Z višanjem cen električne energije se vedno več pozornosti posveča vprašanjem varčevanja z energijo, ki postajajo še posebej pomembna za zasebne odjemalce. Med znanimi načini varčevanja z električno energijo so avtomatske naprave, ki nadzorujejo vklop in izklop razsvetljave v nadzorovanih prostorih. Senzor uličnega gibanja je posebna občutljiva naprava, ki vam omogoča, da luči prižgete le, ko je to nujno potrebno.
Aplikacije
Prvi vzorci senzorjev gibanja (MS) so bili uporabljeni predvsem pri varovanju objektov. Z njihovo pomočjo je bil ustvarjen alarmni signal, ki je opozoril na vstop nepooblaščenih oseb na ozemlje. Sčasoma so se proizvajalci odločili razširiti zaščitne funkcije senzorja, ki je po spremembi lahko vklopil svetlobne naprave.
Ker se v odprte prostore vgrajujejo najrazličnejši osvetljevalniki, je področje uporabe brezžičnih senzorjev zelo široko.
Skupaj s svetlobno napravo se uporabljajo v naslednjih situacijah:

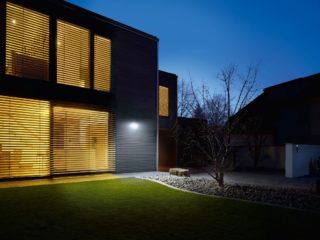

- Po potrebi prižgite reflektor pred hišo ali na izhodu iz garaže.
- Za varnostno osvetlitev vrtnih površin (kot del sistemov krajinskega oblikovanja).
- Za osvetlitev fasad stavb.
- Na vseh objektih, kjer je možna zaščita pred vdorom z nenadnim vklopom močnega osvetljevalca.
Poleg tega se zunanji senzorji gibanja uporabljajo v hotelih in pisarnah, pa tudi v izobraževalnih ustanovah, športnih objektih, na parkiriščih in v nakupovalnih območjih.
Principi delovanja in vrste senzorjev
Bistvo delovanja uličnih senzorjev gibanja za vklop luči: ko je zaznan nenehno premikajoč se predmet, se občutljivi element sproži in pošlje signal aktuatorju, ki za določen čas prižge luč. Po preteku se svetilka ali reflektor izklopi do naslednje operacije.
Kot občutljivi senzorji v takem sistemu se uporabljajo različne naprave, ki delujejo v povezavi s svetlobno opremo. Obstajajo štiri vrste detektorjev gibanja, ki se razlikujejo po vgrajenem senzorskem elementu:
- IR senzorji;
- sodobne ultrazvočne naprave;
- mikrovalovni ali mikrovalovni elementi;
- hibridni senzorji, ki združujejo zmogljivosti več vrst.
Zunanji infrardeči DD

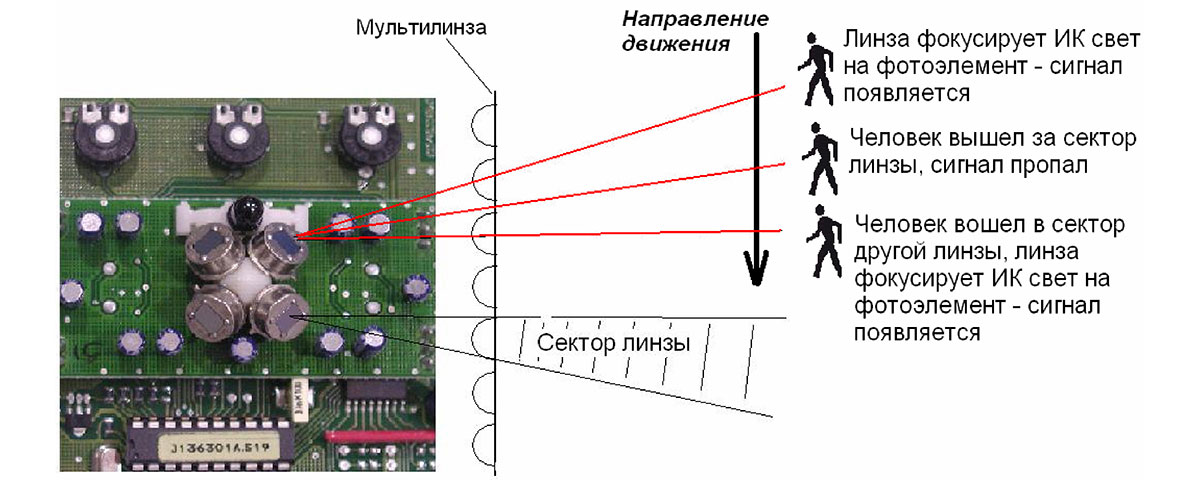

IR senzorji so med najpogostejšimi tipi detektorjev, katerih princip delovanja temelji na zaznavanju gibanja v nadzornem območju. Vklopijo se lahko med preobrazbo celotne fizične slike zaradi toplote, ki jo proizvaja živi organizem. Vse spremembe v temperaturnem stanju ali položaju predmeta beleži občutljiva naprava.
Od dveh znanih vrst IR senzorjev (aktivnih in pasivnih) se le slednji uporabljajo v povezavi z osvetljevalci.
Kljub slabi občutljivosti, manjšem dometu in veliki napaki so pasivni izdelki zelo povprašeni, kar je razloženo z njihovo primerjalno poceni.
Ultrazvočni
Naprave tega razreda delujejo zaradi učinka odboja zvoka, ki ga oddajajo od premikajočega se predmeta. Po prejemu odbitega signala senzor prepozna spremembe v njegovem spektru in ustvari impulz za vklop osvetlitve. Frekvenca ultrazvoka, ki ga ustvari senzor, je v območju 30-40 kHz in ga človeško uho praktično ne zazna.
Te frekvence imajo še vedno določen fizični učinek na človeško telo in največkrat niso varne za zdravje. Zato je ultrazvočne senzorje priporočljivo uporabljati samo na prostem.
Mikrovalovna pečica
Delovanje teh naprav temelji na Dopplerjevem učinku, ki svoj učinek razširi na mikrovalovne signale. Ko se kateri koli predmet premakne, frekvenca signala, ki se odbija od njega, spremeni svojo vrednost. Velikost te spremembe je sorazmerna s hitrostjo gibanja osebe, ki vstopi v območje občutljivosti senzorja. Ta metoda ima tudi svoje pomanjkljivosti, ki se kažejo v tem, da kakršne koli naključne ovire motijo delovanje sistema.
Dejavniki, ki se upoštevajo pri izbiri in konfiguraciji
Preden izberete senzor, se morate takoj odločiti, kje bo ta naprava uporabljena, in naslednje pomembne točke:
- način pritrditve;
- stopnja varnosti;
- skupna moč preklopne svetlobne opreme.
Na trgu so modeli z najrazličnejšimi lastnostmi, ki se razlikujejo ne le po videzu, ampak tudi po funkcionalnosti. Sposobni so opravljati zaščitne funkcije v različnih pogojih vidljivosti in veljajo za vse vremenske razmere. Te naprave se razlikujejo po naslednjih parametrih, ki se upoštevajo pri nastavitvi:

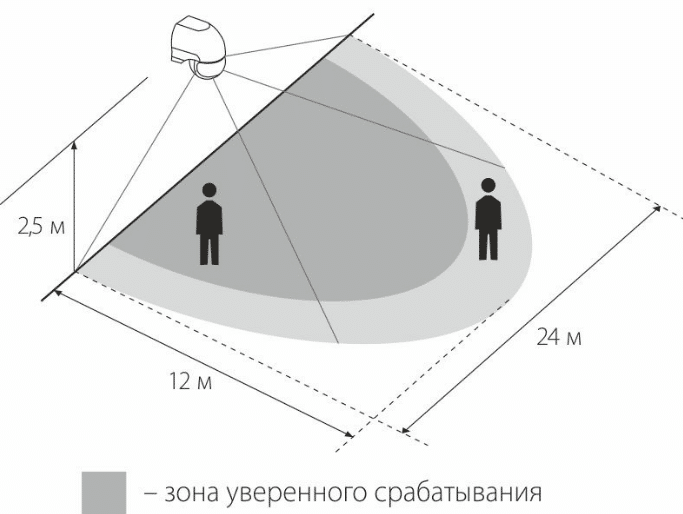

- konfiguracija območja gledanja, katere pravilna izbira določa zanesljivost naprave (brez lažnih alarmov);
- možnost natančne nastavitve trenutka vklopa in izklopa svetlobnega vira;
- različni koti gledanja, od 180 do 360 stopinj.
Senzorji z vidnim kotom 180 stopinj so nameščeni v conah "vhod-izhod" in nameščeni na površini sten.
Montaža naprav
Pri namestitvi senzorjev običajno ni posebnih težav. Za njihovo namestitev je izbran kraj, s katerega delovni element zanesljivo beleži premike predmetov, ki spadajo v območje delovanja. Izbran je tako, da je ob prižganem reflektorju zagotovljena popolna pokritost nadzorovanega prostora.
Številni modeli DD omogočajo uporabo rezervne baterije, ki je priključena v primeru izpada električne energije.
V tem primeru boste morali pri namestitvi izdelka zagotoviti ločeno mesto za baterijo (če uporabljate zunanjo baterijo), zanesljivo zaščiteno pred slabim vremenom.
Povezava in nastavitev
- neposreden vklop osvetljevalnika;
- uporaba stikala, nameščenega vzporedno;
- kombinirana možnost, v kateri je vklopljenih več senzorjev ali osvetljevalcev (zaradi visokih stroškov se uporablja zelo redko).
V prvem primeru je osvetlitev mogoče priključiti le, ko se oseba pojavi v območju občutljivosti - lučka zasveti po sprožitvi DD. Druga možnost velja za bolj univerzalno, saj omogoča izbiro glede na želje uporabnika. Napravo lahko pustite delovati v samodejnem načinu (stikalo je zaklenjeno) ali osvetlitev vklopite ročno. V slednjem primeru se vezje preklopi vzporedno (na tak ali drugačen način - vaša izbira).
Nastavitev sistema z DD poteka v skladu z navodili, ki so priložena vsaki napravi. Vključuje naslednji postopek:
- Pravilna smer oddanega ali odbitega signala je izbrana tako, da ga sprejemnik čim bolje zazna.
- Senzor je konfiguriran tako, da ga ne sprožijo naključne motnje.
- Na zadnji stopnji skušajo združiti obe nastavitvi, dokler sistem ne deluje enakomerno, da bi dobili dobro statistiko.
Pri nastavitvi meje občutljivosti je senzor v odprtih prostorih nastavljen na minimum.
Pri nizki osvetljenosti nadzorovanega območja se natančna vrednost izbere eksperimentalno. Na zadnji stopnji nastavitve se dodatno prilagodi.
