Pri vgradnji domofona je posebna pozornost namenjena kvaliteti kabla – ali ustreza vsem standardom in zahtevam. To je posledica dejstva, da niso vse vrste žic primerne za vzpostavitev komunikacije med obiskovalcem in naročnikom.
Zahteve za interkom žico
Vsaka vrsta gradbenih del ima svoje specifične in splošne obratovalne zahteve. Za domofonske žice so naslednji:
- Za napajanje zunanje enote in elektronske ključavnice napetost ne sme preseči 24V.
- Če opazite pogosta nihanja napetosti, je priporočljivo, da napravo začasno izklopite, sicer se poveča verjetnost kratkega stika in požara.
- Domofon in vsi pomožni elementi so postavljeni stran od virov vlage in okolij z visoko vlažnostjo.
- Zahteve za izolacijsko plast veljajo samo za tiste žice, ki se nahajajo na prostem. Njihova površina mora biti ovita s polietilensko izolacijo.
- Če pride do poškodbe kabla zaradi mehanskih, kemičnih ali toplotnih vplivov, zamenjajte poškodovan del tokokroga ali celoten kabel.

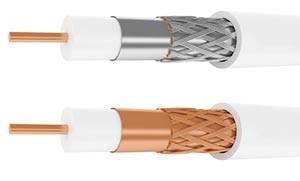

RK-75 - Koaksialni kabel za povezavo video domofona z bakrenim centralnim vodnikom - Elektromagnetno polje, ki izhaja iz nekaterih vrst žic, lahko izkrivlja delovanje domofona, zato je bolj priporočljivo dati prednost modifikacijam, opremljenim z ločeno zaščito.
- Če je vrednost upora 20 Ohmov, se naprava uporablja za vzpostavitev komunikacije na dolge razdalje.
Za nemoteno delovanje elektromagnetne ključavnice električarji priporočajo, da nanjo priključite ločen kabel.
Dolžina žice je neposredno odvisna od razdalje, od katere se nahaja klicna plošča. Če razdalja ni večja od 15 metrov, uporabite vse vrste kablov; če je interval bistveno večji, strokovnjaki priporočajo, da razmislite o naslednjih modelih:
- UTP;

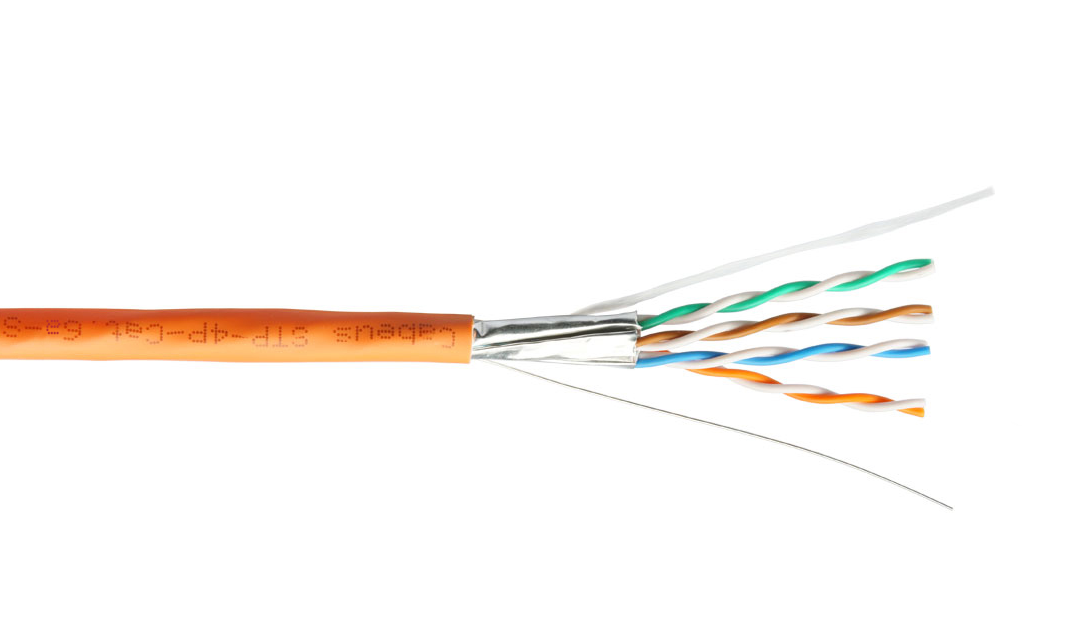

- STP;

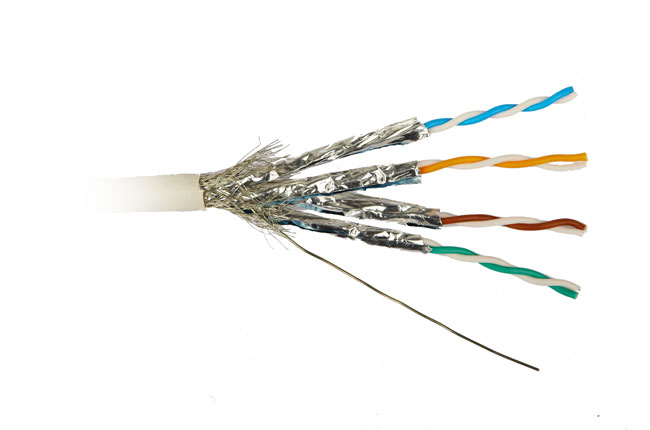

- FTP;
- KSPV-4*0,5;
- SHVEV;
- SHVEP.
Posebnost modelov je njihova kombinirana struktura. Zasnovani so za delo v zaprtih prostorih in na prostem po celotnem obodu.
Opis modelov
Obstaja veliko različnih kablov in vsak od njih se uporablja za posebne namene.
| Znamka kabla | Opis |

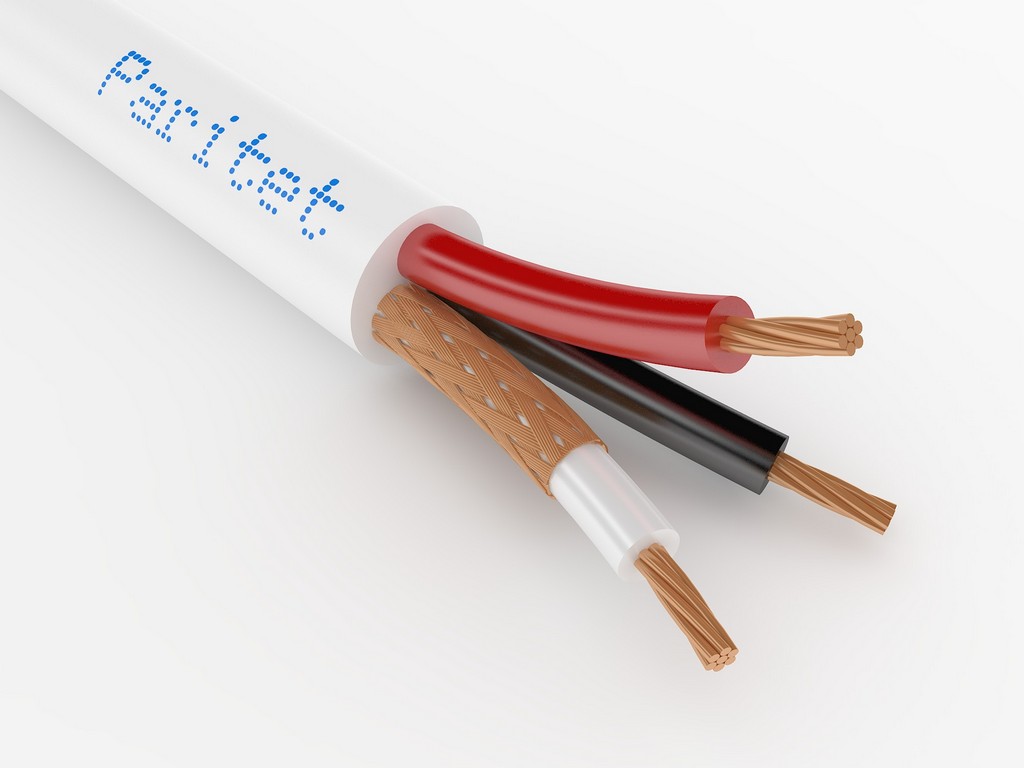

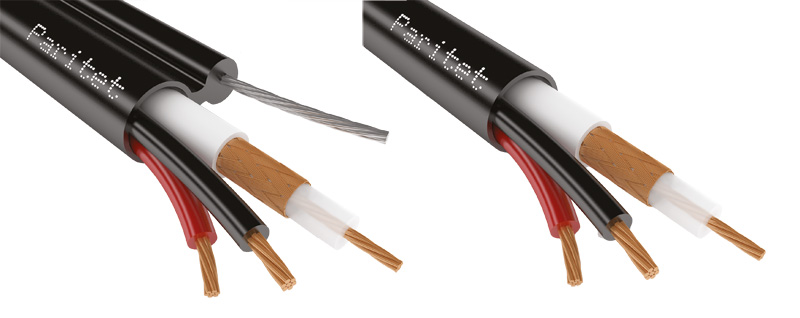

| ShVEP in ShVEV | Posebej zasnovan za priklop video domofonov. To potrjuje prisotnost enega jedra z zaščitno pletenico. Uporabljajo se za povezavo sistema na velike razdalje brez popačenja kakovosti slike in zvoka. |

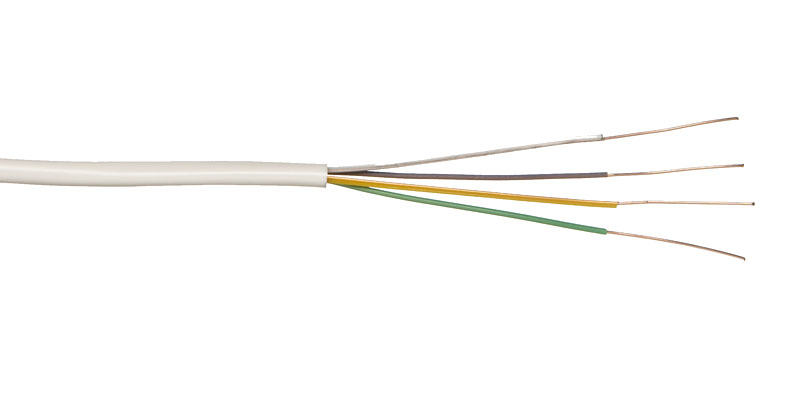

| KSPV | Model je univerzalen. Uporablja se za povezavo avdio in video domofonov, vendar na kratke razdalje. KSPV je običajen tudi za povezovanje sistema v večstanovanjskih stavbah. Strokovnjaki glavnim pomanjkljivostim modela pripisujejo neprijetnosti namestitve zaradi visoke togosti. |

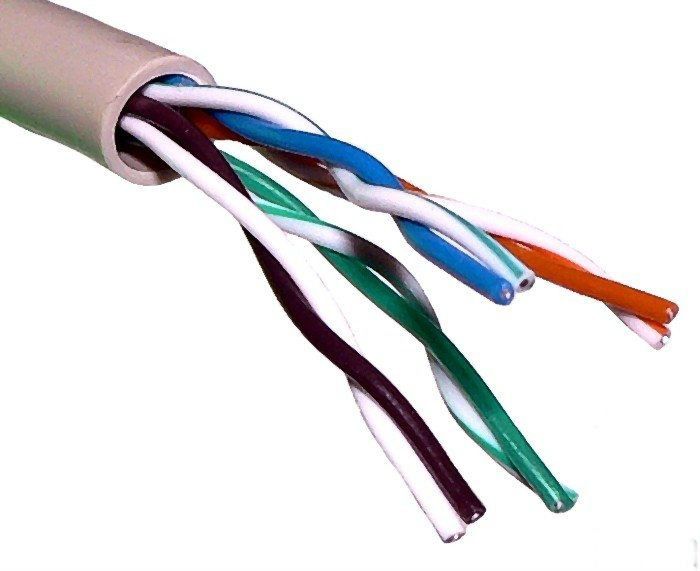

| Sukani par UTP 5e | Uporablja se za povezovanje sistemov na kratkih razdaljah (ne več kot 10-15 metrov).UTP 2 in UTP 4 se dodatno uporabljajo za povezavo. |

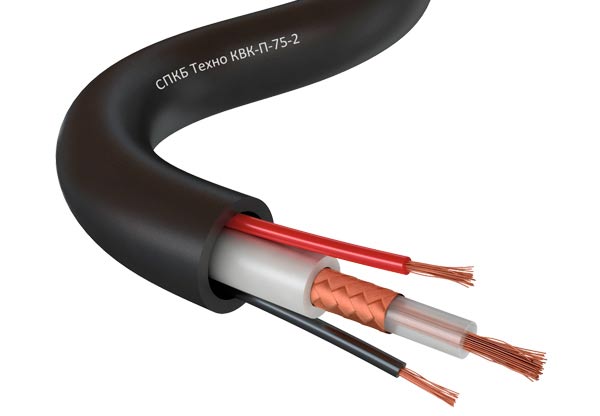

| KVK-2P | Priporočljivo je uporabljati za dachas in podeželske hiše, ko je klicna plošča na ulici. Za zagotovitev, da je kamera stalno napajana z napetostjo, je položen ločen vod. Da bi prihranili denar, je bolje dati prednost kombiniranim modelom. Znotraj navitja sta 2 vrsti vodnikov. Eden od njih je koaksialni, njegov upor doseže 55 Ohmov. Oklopljeno jedro se nahaja v sredini, vzporedno z njim potekata dve liniji za napajanje. |
Ponudba kablov v trgovinah je izjemno velika. Če želite izbrati najprimernejšega, se morate seznaniti z njihovimi značilnostmi in jih primerjati z zahtevami sistema.
Kabel za video domofon
Domofonski sistemi opremljeni z video so precej zahtevni, zato je treba biti pri izbiri pomožnih komponent in izvajanju inštalacijskih del pazljiv.
Za kakovostno in nemoteno delovanje so na sistem priključeni štirižilni kabli. Strokovnjaki svetujejo tudi nakup modelov z ločenim oklopljenim jedrom. To bo izboljšalo kakovost slike. Oklopljeno jedro ščiti signal pred motnjami.

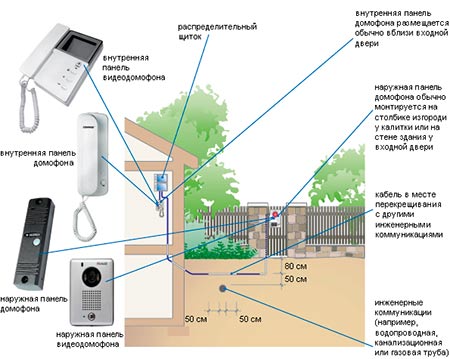

V fazi namestitve so najprej položene žice med monitorji in klicnimi ploščami. Vsaka od teh naprav mora biti vključena v celoten sistem.
Napajanje v vezju je 12 V, kar kaže na popolno varnost uporabe takšnega ožičenja.
Da bi se izognili izrednim in izrednim razmeram, so žice za domofon položene ločeno od napajalnih električnih vodov.
Kako izbrati žico za domofon
Preden nadaljujete z izbiro žic, določite vrsto nameščenega domofona. Če je sistem opremljen z avdio sistemom, se uporablja dvožilna domofonska žica.
Če ima sistem video domofon, bodite še posebej previdni pri izbiri kabla, saj so te naprave zelo zahtevne in muhaste. Zahtevajo najmanj 12 V. V tem primeru se za komunikacijo s ploščo, vgrajenim monitorjem in za ozemljitev strukture uporabljajo štirižične žice.
Pri izbiri žice je zelo pomembna razdalja, na katero se bo signal prenašal. Večja kot je, daljša mora biti žica in njen presek, saj bo od tega odvisna kakovost signala.
Priporočila za polaganje in namestitev
Preden začnete z delom, morate pripraviti delovno opremo in potrošni material.
- gradbeni nož;
- samorezni vijaki (njihovo število je odvisno od števila priključenih naprav);
- gumijaste rokavice;
- kiti;
- izolacijski trak;
- kabel (dolžina, velikost preseka in model se izberejo posamično);

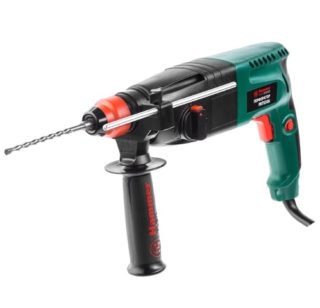

- perforator;
- rezila za žice, izvijač in klešče.
Ko so vsi potrošni materiali in delovna oprema pripravljeni, se začnite seznanjati s priporočili in algoritmom za polaganje žic za domofon:
- Za izvedbo dvosmerne komunikacije morate izračunati posnetek z merjenjem razdalje od interkoma do enote.
- Kabel je izbran glede na dolžino.
- Če je domofon nameščen na vhodu večnadstropne stavbe, je v notranjosti nameščen skupni dvižni vod, po katerem bodo potekale žice.
Posebno pozornost si zasluži vprašanje skrbnega maskiranja žic. To je potrebno za ustvarjanje estetskega videza in omejitev dostopa do njih.Če žice niso skrite, bodo roparji zlahka prerezali kabel in lastniki bivalnih prostorov se ne bodo pravočasno odzvali na morebitno nevarnost.
