Katero shemo ožičenja izbrati za stanovanje

Neodvisna namestitev električnih vodov v stanovanju se začne v grobi zaključni fazi. Shema ožičenja v stanovanju je odvisna od prisotnosti notranjih predelnih sten, gospodinjskih aparatov in razsvetljave. Pri delu se upoštevajo tudi materiali sten, talne obloge in točke namestitve omrežja.

Kje začeti polagati daljnovode v stanovanju

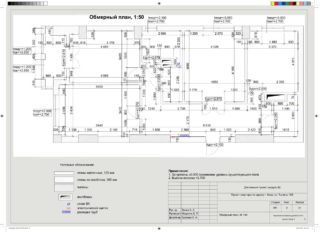

Električna inštalacija se začne z izdelavo načrta, ki bo pokazal končni rezultat. Projekt prikazuje celotno zasnovo, razporeditev pohištva in gospodinjskih aparatov.Med postopkom prevajanja lahko preverite verjetne točke "hladne rezerve" - ​​mesta, kjer so vtičnice verjetno skrite. Po splošni postavitvi je izbrana shema polaganja daljnovoda.

Pravilna zasnova vam bo pomagala preprečiti izgubo časa in denarja.

Zahteve, pravila, norme

Električna napeljava v stanovanju ali hiši se izvaja samo v skladu s predpisi PUE in skladnostjo z varnostnimi standardi.

Izbira kabla

Da bi preprečili požare napeljave, poškodbe ljudi in okvare gospodinjskih aparatov, v skladu z zahtevami PUE uporabite:

• žice VVG-2 ali VVG-5 s prečnim prerezom 6 mm2 - povezava stanovanjskega vhoda s stikalno ploščo;
• Kabel VVG-3 s prečnim prerezom 2,5 mm2 - glavni omrežni vodi in povezave z vtičnicami;
• Žica VVG-3 s prečnim prerezom 1,5 mm2 - stikala in svetlobne naprave.

Prečni prerez žic jim omogoča, da prenesejo največjo dovoljeno obremenitev.

Sedma izdaja PUE poroča, da je treba v stanovanjskih prostorih uporabljati samo trižilni bakreni vodnik z ničelnim, faznim in ozemljitvenim. Glede na ničelno ločilno točko se ozemljitev izvede s sistemom TN-S z ločitvijo delovne ničle N in TN-C-S z ločitvijo zaščitne ničle PE.

Lokacija elementov električnega omrežja

SNiP 23-05-25 navaja:

• stikala so nameščena na razdalji 10 cm od vrat na strani ročaja;
• Ena vtičnica je nameščena na vsakih 6 kvadratov, z izjemo kuhinje;
• v kopalnici se uporabljajo naprave z zaščito pred vlago IP44, povezane preko RCD, na razdalji 60 cm od prhe in umivalnika;
• vtičnice iz plinske cevi se odstranijo za 50 cm, iz drugih komunikacij - za 4 cm.

Najmanjša razdalja vtičnic od okna, vrat, tal je 10 cm, od stropa - 20 cm.

Ožičenje, distribucija, zaščita

SNiP določa naslednje:

• Polaganje kablov se izvaja le vodoravno ali navpično;
• skrite žice so nameščene pod tlemi, v prazninah betonskih plošč, prekrite z ometom ali kovinskim tulcem;
• zunanji vodi se izvajajo v kabelskih kanalih;
• Odklopniki 10 A so priključeni na razsvetljavo, 16 A na vtičnice, 25 A na močne gospodinjske aparate;
• visokokakovosten RCD se mora sprožiti pri tokovnem uhajanju 100 mA;
• Ožičenje se izvaja z uporabo avtobusov, radikalnih in kombiniranih metod.

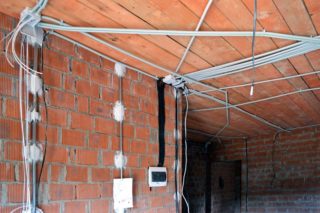

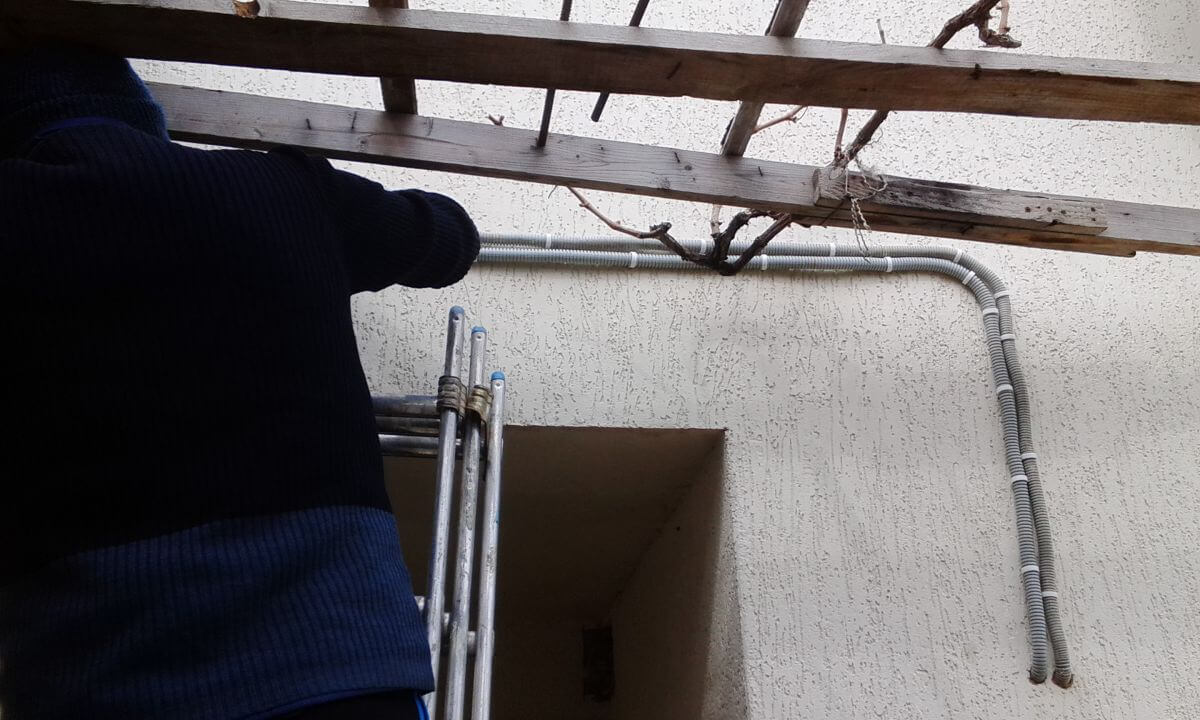

Izpostavljena napeljava v stanovanju ni videti estetsko prijetna, vendar se dobro prilega garaži.

Zakaj potrebujete shemo ožičenja v stanovanju?

Prihodnjo postavitev gospodinjske električne napeljave v hiši ali stanovanju naj sestavijo samo profesionalni električarji. Delo se izvaja pred začetkom popravil. Pravilna risba, ki prikazuje glavne komponente (stikala, vtičnice, RCD, svetlobne naprave), vam bo omogočila izbiro visokokakovostnih materialov.

Diagram prikazuje združevanje žic, značilnosti porazdelitve obremenitve in nadzor električnega omrežja. To zagotavlja varno delovanje in udobno bivanje v stanovanju.

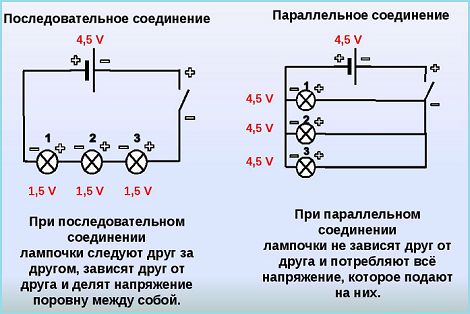

Možnosti povezovanja elementov v električnih tokokrogih

Preden načrtujete ustvarjanje novega daljnovoda ali zamenjavo obstoječega, morate izbrati vrsto povezave delov vezja:

• serijski - vsako vozlišče zaprtega omrežja je povezano z naslednjim, ni kontaktov vozlišča;
• vzporedno - vsi deli omrežja so v ločenih skupinah, če se eno vozlišče pokvari, ostali delujejo normalno;
• mešano - na različnih področjih se uporabljajo različne vrste povezav.

Če se en element v sekvenčnem sistemu pokvari, preneha delovati celotno omrežje.

Značilnosti električne napeljave v prostorih z visoko vlažnostjo

Do leta 1996 je bila prepovedana namestitev vtičnic v kopalnicah in kuhinjah. To je zdaj dovoljeno.

Električni vod v kopalnici

Prostor z zelo vlažnim okoljem, napravami za zajemanje vode in prevodnimi cevovodi je zdaj opremljen z električno varnostno opremo. Vrstica je postavljena takole:

• priključen prek RCD z mejo odziva do 30 mA;
• zaščiten z ozemljitvijo TN-S z električno varno nevtralno;
• zagotavlja vtičnice v ohišju, odpornem na vlago, na razdalji 60 cm od tuš kabine in 130 cm od tal.

Standardne sijalke 220 V niso primerne za kopalnico. Zamenjajo se z analogi 12 A.

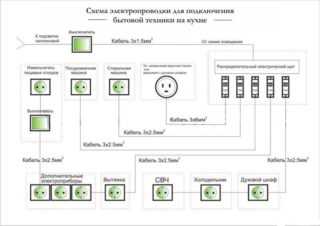

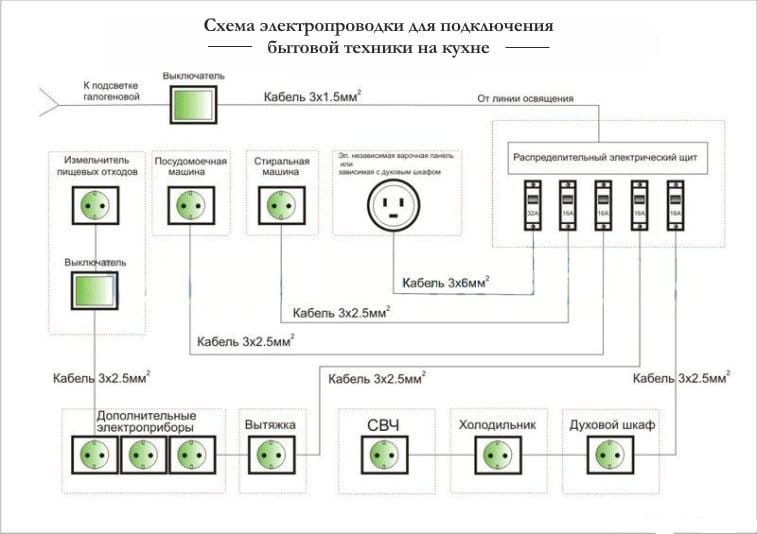

Kuhinjski električni sistem

Kuhinja ni izpostavljena samo vlagi. Nosi največjo obremenitev. Za organizacijo ožičenja veljajo naslednji pogoji:

• namestitev ločenega RCD za močno opremo;
• električni priključek na ločen način;
• polaganje ločenih kablov do visokozmogljivih naprav;
• postavitev vtičnic 50 cm od plinske peči;
• lokacija ožičenja je 40 cm od plinskih cevi in ​​baterij.

Hruščov ne predvideva ozemljitve, zato je v kopalnici, kuhinji in drugih prostorih položen trižilni kabel.

Kako pravilno namestiti električno napeljavo

Za pravilno izvedbo električne napeljave boste potrebovali:

1. Izberite vrsto ožičenja - v razvodni škatli, v obliki zvezde ali zanke.
2. Naredite električni načrt. Izvaja se v 2 izvodih, prvi mora vsebovati načrt stikal in svetlobnih točk, drugi - vtičnice.
3. Izračunajte število porabnikov.
4. Izračunajte število vtičnic.
5. Razdelite porabnike električnega omrežja v skupine, pri čemer navedite porabljeni tok in dodelite ločen odklopnik 25-32 A.
6. Ustvarite razporeditev stikal (90 cm od tal) in vtičnic (levo od vrat, na hodniku - na višini 40 cm, v kuhinji - na višini 95 do 115 cm).
7. Narišite načrt ožičenja s povezavami na električno ploščo. Kabli se ne smejo sekati, biti na razdalji 15 cm od tal in 1 m od okenskih in vratnih odprtin.
8. Izračunajte dolžino kabla in število strojev.

Vsi pomožni odklopniki so priključeni na enega z močjo najmanj 63 A.

Različne sheme električnih napeljav

V stanovanju obstajajo tri vrste shem električne napeljave:

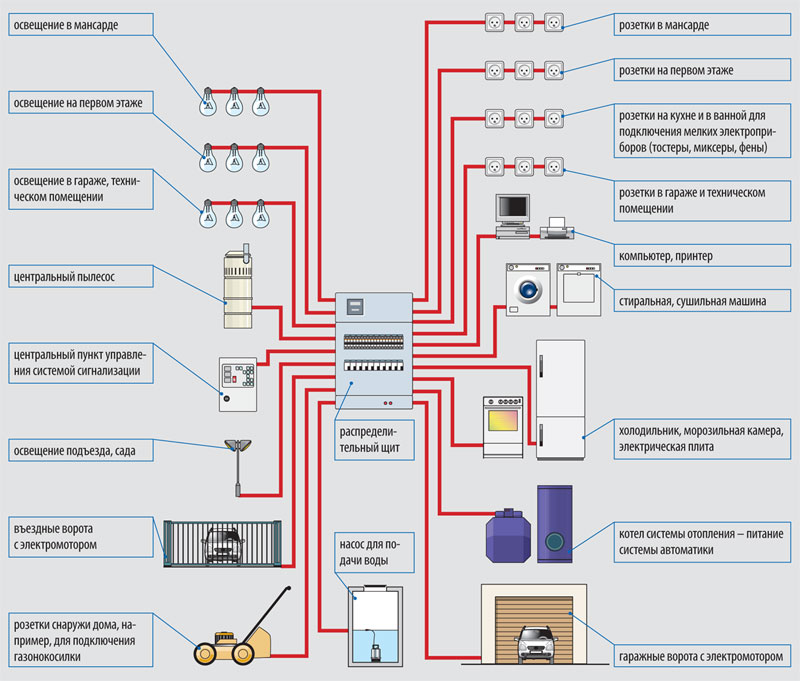

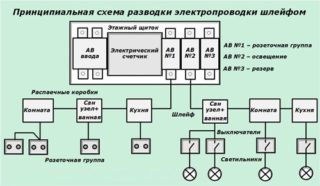

• V razvodni škatli. V vhodnem elektro panoju so nameščeni števec in avtomati. Napajalni kabel je speljan v stanovanje in priključen na razdelilno omarico vsake sobe. Vrsta povezave razdelilnih omar je serijska. Od njih gredo kabli do razsvetljave, stikal in vtičnic.
• Zvezda. Neposredna povezava vsake vtičnice z električnim panelom in prisotnost stroja za vsakega porabnika. Prednosti sistema so popravila na ločenem območju brez izklopa splošnega napajanja v stanovanju. Proti: Potrebovali boste veliko kabla.

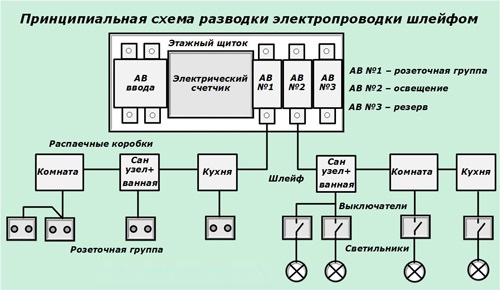

• Zanka. Porabniki so na panel priključeni neposredno. Pred tem se oblikujejo v skupine, pri čemer se od vsake preusmeri ločen kabel.

Za učinkovitost električnega voda kombinirajte vrste ožičenja.

Izračun preseka kabla po moči

Shema električnih vodov nudi tudi informacije o jakosti toka in materialih.

Izračuni

Za izračun optimalnega prereza kabla se uporablja formula I = P / U, kjer je P indikator skupne moči opreme, U pa napetost. Po izračunih lahko uporabite podatke tabele.

Materiali

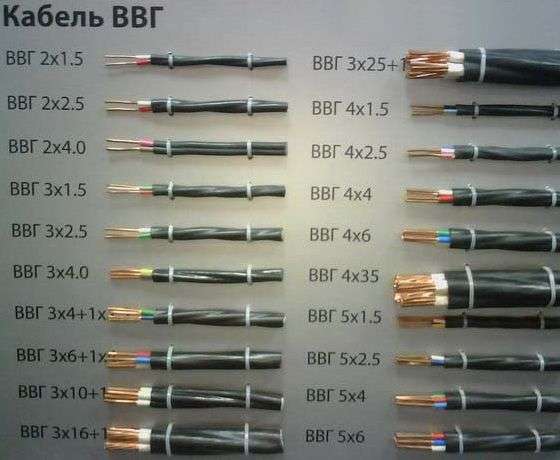

Za organizacijo ožičenja najpogosteje uporabljajo:

• VVG-5x6 - petžilna žica. Potrebno za napajanje električnega panela vhoda in stanovanja v novogradnji s trifazno napetostjo.
• VVG-2x66 – dvožilni kabel za omrežja z dvofaznim napajanjem. Razteza se od vhoda do glavne plošče.
• VVG-3x2,5 - trožilna žica za ožičenje v stanovanju. Povezuje električno ploščo in razdelilne omarice.
• VVG 3x1,5 – trižilni kabel. Povezuje razdelilne omarice z vtičnicami in viri svetlobe.
• VVG-3x4 - visokotonska žica, napaja električni štedilnik.

Vrsta prevodnika je navedena na diagramu.

Tipične sheme

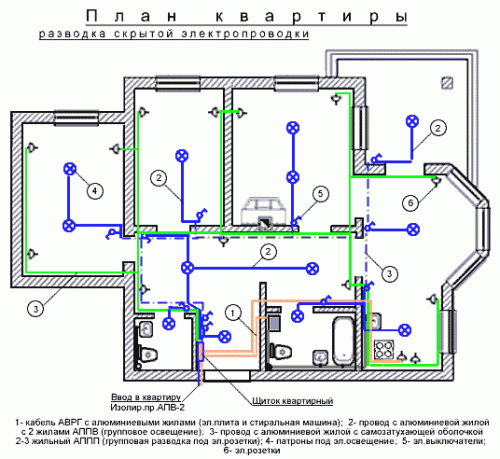

Pri namestitvi daljnovodov upoštevajte standardni diagram za eno- in dvosobno stanovanje.

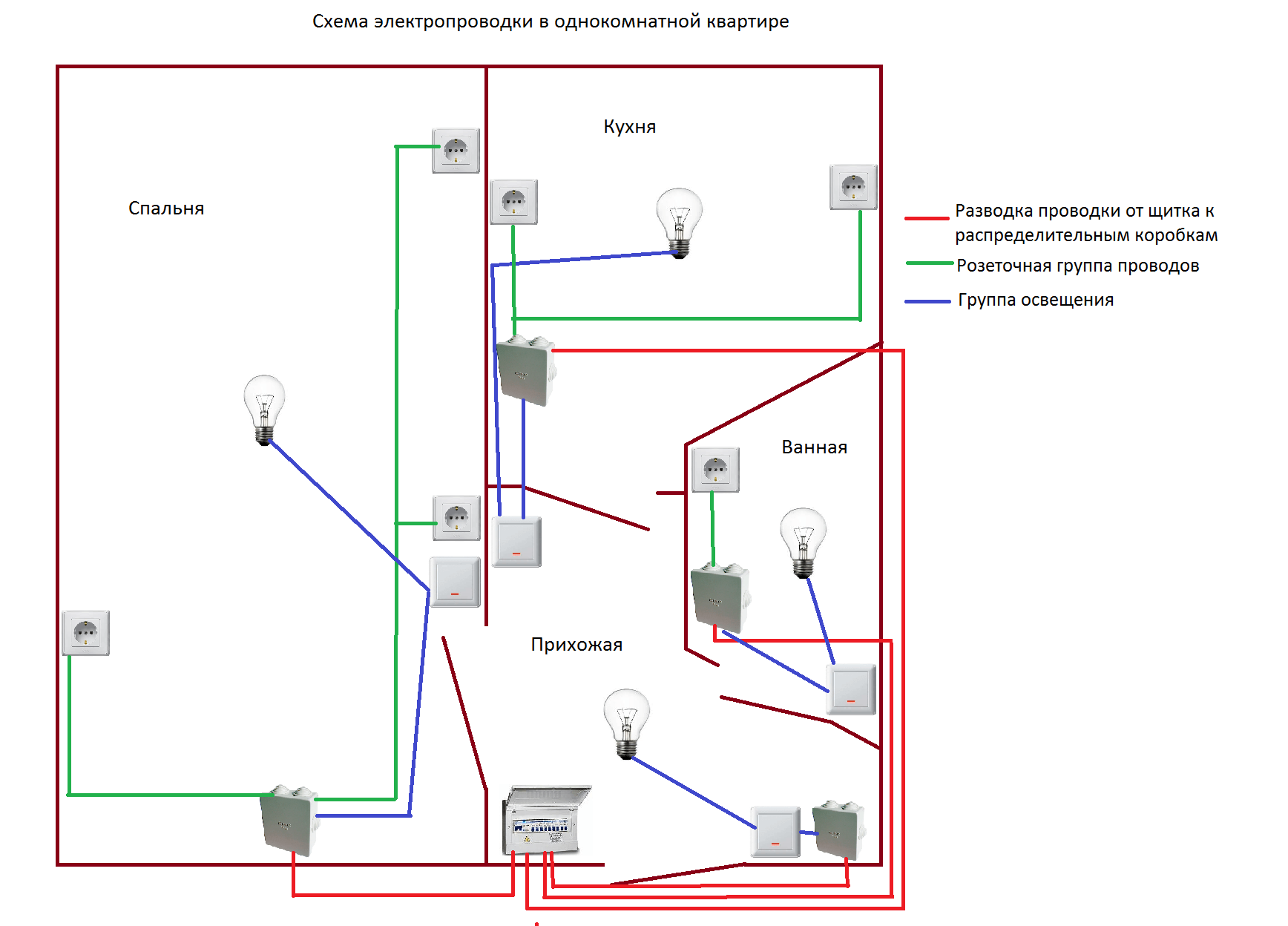

Načrt električne napeljave za enosobno stanovanje vključuje razdelitev omrežja v dve skupini. Prvi obsega kopalnico in kuhinjske aparate, drugi – bivalni prostor in hodnik. Obremenitev je razdeljena na dve omrežji visoke moči. Če ena odpove, druga deluje normalno.

Diagrami, ki odražajo sistem napajanja dvosobnega stanovanja, vključujejo električno ploščo poleg vrat. Ožičenje je razdeljeno na porabniške skupine z ločenim odklopnikom. Zasebna panelna hiša ali dvonivojski dupleks se napaja na podoben način.

Programi za načrtovanje električne napeljave v stanovanju

Če nimate veščin risanja, lahko uporabite posebne storitve.

Visio

Grafični program s preprostim vmesnikom. Za začetnike je priročno delati v njem.Dostop je brezplačen, storitev je rusificirana, vendar je zelo malo funkcij.

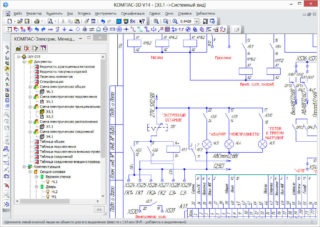

Kompas

Profesionalna programska oprema s simboli in imeni vseh vozlišč električnega omrežja. Uporabnik dela brezplačno. Obstaja različica v ruskem jeziku, možnost je razumljiva za strokovnjaka, vendar težka za začetnika.

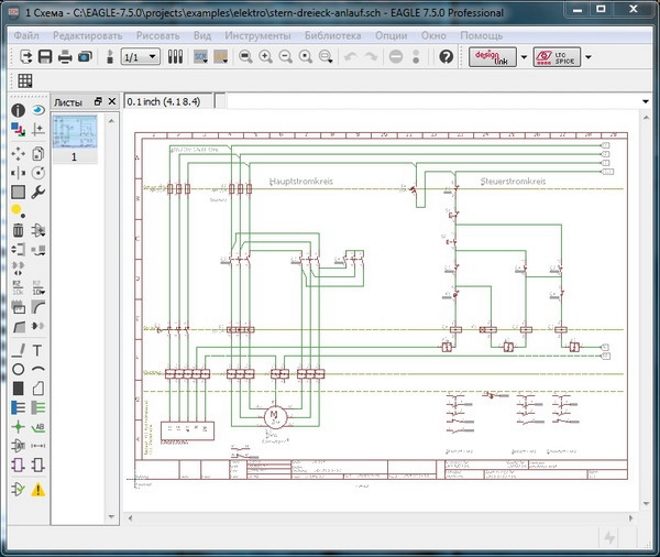

Orel

Grafični urejevalnik za risanje napeljave in tiskanih vezij. Risba se izvede ročno ali avtomatsko. Program ima plačljivo in brezplačno različico. Slednji ima manj možnosti.

1-2-3

Brezplačna storitev z vmesnikom v ruskem jeziku. Urejevalnik je priročen, seznam simbolov pa lahko natisnete in prilepite na električno ploščo.

Autocad

Inženirska programska oprema z veliko različicami. V brezplačnem lahko narišete preprosto in zapleteno ožičenje. Urejevalnik je rusificiran, jasen in preprost.

ArchiCAD

Programska oprema za profesionalne arhitekte, ki gradijo tridimenzionalni model sobe. Posebna "knjiga postavitev" vam omogoča, da shranite svoje delo. Archikad odraža tudi spremembe, ki jih je treba narediti v projektu.

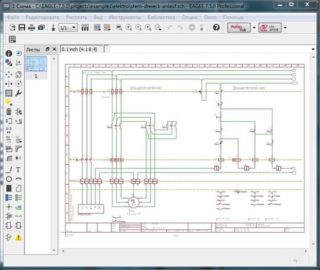

Elf

Programska oprema, s katero oblikovalci ustvarjajo risbe katere koli zahtevnosti. Predmeti so izbrani iz baze podatkov. Jakost toka v tokokrogu izračuna program, predlaga tip stroja.

Samostojno oblikovanje

Pravilno električno vezje je mogoče doseči le, če imate spretnosti in strokovno izobrazbo. Upoštevati boste morali naslednji algoritem:

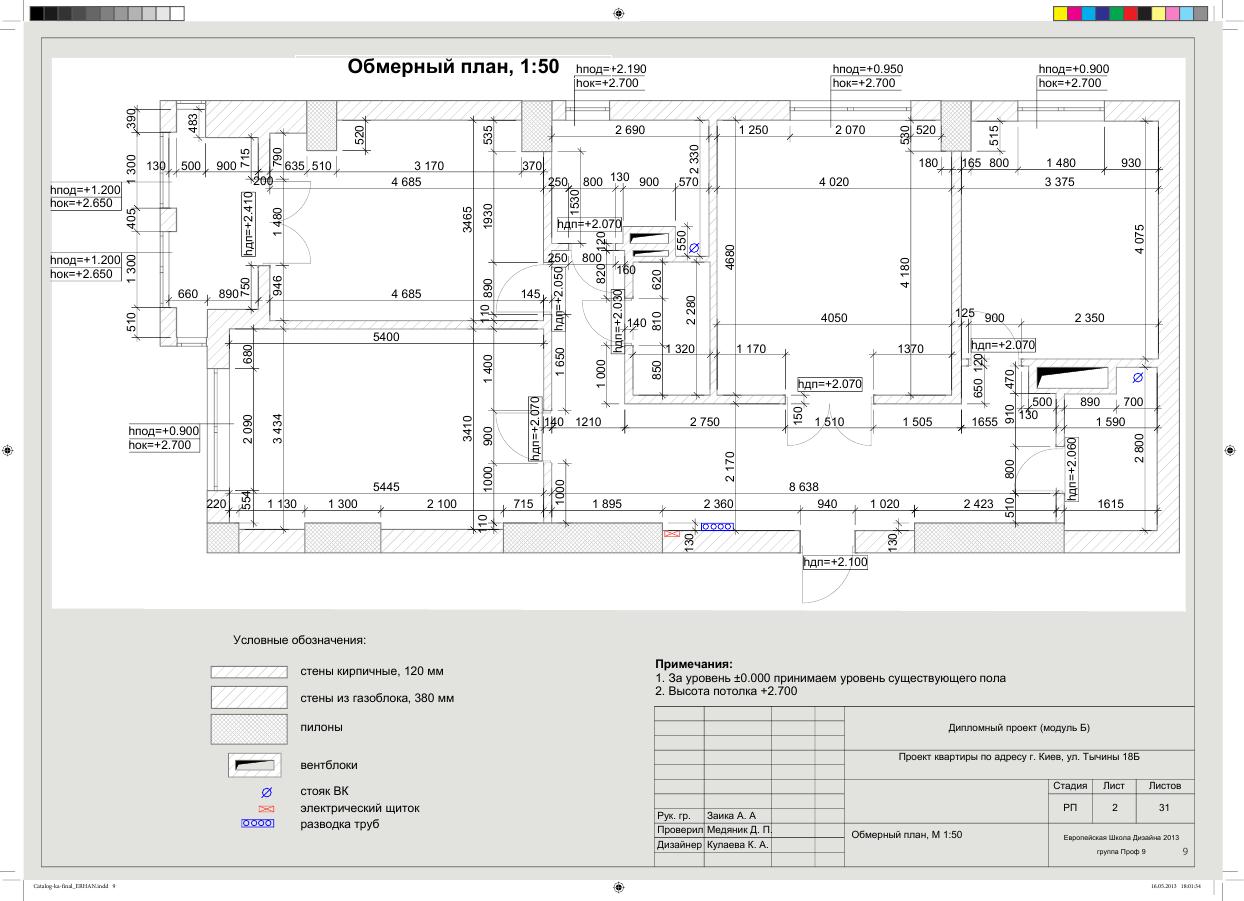

1. Narišite splošno risbo, ki prikazuje postavitev stanovanja.
2. Prenesite vse dele komunikacije na papir z navedbo prepisa.
3. S simboli nariši mesta električnih naprav.
4. Označite območja za namestitev vtičnic, razsvetljave, stikal, povezovalnih kablov, ki jih razdelite na cone.
5. Za poenostavitev naloge položite ožičenje vzdolž tal ali pod oblogo in označite črte s pikčastimi črtami.

6. Izračunajte količino materialov.
7. Izračunajte jakost toka po formuli in prečni prerez kabla po tabeli.
8. Določite dolžino žice z rezervo 3 m.
9. Označite lokacijo stanovanjske plošče za povezavo (na hodniku).
10. Narišite RCD za 16 in 20 A.
11. Navedite število vtičnic in razdelilnih omar.
12. Vključite potrošni material v diagram in naredite seznam.

Če sestavljate diagram za električno napeljavo enosobnega stanovanja, kjer je v kuhinji električni štedilnik, morate dodati RCD 32 A.

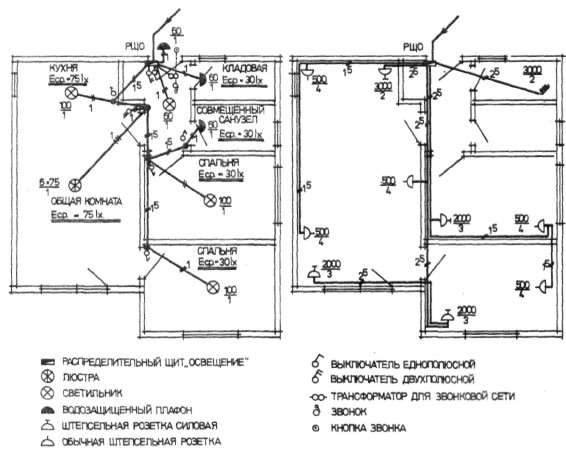

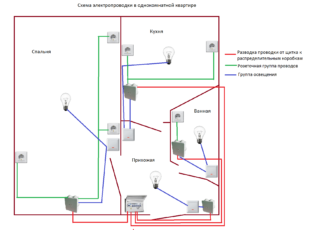

Primeri shem za enosobno stanovanje

Skupna obremenitev električnega omrežja ni večja od 25 A, zato izvedena shema predvideva 1 vezje na 1 stroj. Tako je bila v sovjetskem obdobju povezana stavba Hruščov z električnimi vtičnicami. Trenutno se uporabljajo neodvisna ločena vezja s posameznimi RCD.

Za dvosobno stanovanje

Električni tokokrog stanovanja se od prejšnjega razlikuje po številu tokokrogov. Dvosobni tip stanovanja je najpogosteje sestavljen iz:

• vtičnice - izbrane po številu sob in razdeljene v skupine.
• 3 kuhinjske linije - za svetlobne vire, močne in pomožne gospodinjske aparate.
• 2 skupini v ločenih kopalnicah.

Za sistem kontrole dostopa se polaga ločeno omrežje.

Za trisobno stanovanje

Shema ožičenja stanovanja prikazuje izhod velikega števila kablov iz ene stikalne plošče. V trisobnem stanovanju se uporabljajo ločena napajalna vezja z lastnimi zaščitnimi napravami za 25 in 40 A. Tako je ožičenje razdeljeno na cone in sistem postane priročen za uporabo.

Ureditev ožičenja v stanovanju lahko opravi začetnik, ki razume posebnosti elektrike.Glavni pogoj dela je sestaviti najbolj podroben diagram, upoštevati regulativne in varnostne zahteve.
