Odstranjevanje izolacije z žic naredite sami - pregled orodij

Pogosto je potrebno odstraniti premaz z električnega kabla. To zahteva naprave, ki lahko opravijo nalogo, ne da bi poškodovale notranji vodnik. Uporabite klešče za odstranjevanje žic in druga ročna ali avtomatska orodja. Izbira možnosti je odvisna od premera prevodnika, debeline plašča in količine dela.

Ročno orodje

Priljubljena orodja za odstranjevanje:

• mehanski odstranjevalec;
• pršice;
• nož;
• okrogle klešče za prevodnike;
• klešče;
• nož za odstranjevanje lupin.

Mehanski odstranjevalec

To je naprava za odstranjevanje izolacije s koncev žic. Sestavljajo ga rezalniki za žice in stiskalne klešče, s katerimi se konci zavihajo in zavihajo. Za odstranitev pletenice se žica s krožnimi gibi vpne v luknjo potrebnega premera in odstrani izolacijski premaz. To je preprosto in poceni orodje. Ima kratko življenjsko dobo in se uporablja za preproste operacije.Stiskalne klešče imajo 6-7 lukenj, kar omogoča delo z elementi različnih premerov.

Klešče za luščenje

Klešče (klešče) so univerzalno orodje za odstranjevanje izolacije in druge operacije, ki se izvajajo med električnimi deli. V sprednjem delu je 6 standardnih velikosti snemljivih lukenj, razpon prerezov je od 0,5 do 3 mm. V drugi polovici je dolg cik-cak konektor, s katerim se zavihajo konci, upogne žica in odrežejo tanke mehke žice. To je priročen in poceni odstranjevalec žic.

Klešče za luščenje

Naprava je opremljena z ročaji, ki so prekriti z dielektrično lupino, in nastavitvenim vijakom, ki vam omogoča spreminjanje premera luknje. Za odstranitev ovoja narahlo pregriznite kabel, obrnite orodje in povlecite skozi odrezano oblogo. Žice, nameščene v luknjo klešč, ne smejo biti močno stisnjene ali deformirane. To bo povzročilo praske na jeklenih vodnikih.

Dolgotrajno delo s kleščami je neprijetno, vendar so primerne za domače delo. Uporabljajo se za različne kabelske odseke. Naprava se uporablja na težko dostopnih mestih. Ročaji klešč so prevlečeni z dielektrično prevleko za zaščito pred električnim udarom.

Klešče za odstranjevanje izolacije z okroglih kablov

To je okrogel snemljiv ročaj. Odpre se, vstavi vodnik, vpne in zavrti. Rezilo zareže v krogu; ko ga potegnemo skozi, se lupina odstrani. Naprava je zasnovana za okrogle kable velikega prereza.

Odstranjevalec lupin

Ta nož ima zložljivo rezilo in kovinsko objemko, ki drži kabel na rezalnem delu. Vrtljivi mehanizem vam omogoča rezanje lupine po dolžini in obodu.Rezilo sega do debeline pletenice, kar odpravlja poškodbe samega vodnika.

Nož za odstranjevanje

To je odstranjevalec žic. Rezilo je upognjeno v obliki kljuke. Pletenico odstranimo tako, da se odmaknemo od vas, nož je nameščen pod ostrim kotom, brez poškodb jeklenih pramenov prevodnika. Peta na koncu kavlja omejuje globino reza. Nadzira globino reza z odstranitvijo zgornje lupine. Ni primeren za debele premaze.

Polavtomatsko orodje

Če je potrebno opraviti velike količine dela, se uporabljajo avtomatske naprave za odstranjevanje izolacijskega premaza. Polavtomatski odstranjevalec žic ne zahteva vrtenja okoli vsakega elementa. Vgrajeni mehanizem odstrani pletenico iz več žic hkrati. Izbrati morate luknjo želenega premera, postaviti vodnik in pritisniti ročaj.

Klešče za luščenje

So objemka z vgrajenim rezilom. Ločijo ga in kabel položijo v utore, zaprejo, pritisnejo na gumb, izolacija se odstrani. Odstranjevalci žic previdno odstranijo zunanjo oblogo in predhodno obdelajo koaksialne kable za namestitev v F-priključek. Mehanizem odstrani ovoj na naključnem območju, očisti enožilne, pramenaste in ploščate elemente.

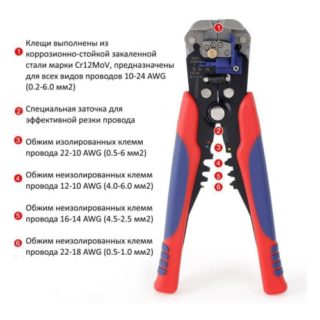

Avtomatske klešče za odstranjevanje žic

Avtomatske klešče ali odstranjevalec poenostavijo odstranjevanje žice. Snemalnik je opremljen z eno vtičnico, njena velikost se samodejno prilagaja premeru položenega kabla. Razpon uporabljenih premerov je od 0,2 do 6 mm.To je večnamensko orodje, njegova uporaba vam omogoča odstranjevanje izolacije, stiskanje čepov, rezanje žic in zvijanje posameznih žic v en snop.

Odstranjevalci žice

Polavtomatski odstranjevalci žice so za razliko od ročnih modelov opremljeni z mehanizmom, ki deluje s pritiskom na gumb. Obstaja vrsta klešč, ki odstranjujejo pletenico s kabla s prepleteno parico.

Priporočila za izbiro orodja

Pri izbiri mehanizmov za odstranjevanje kablov bodite pozorni na naslednje značilnosti:

• Največji in najmanjši premer.
• Razpoložljivost zamenljivih nožev.
• Nastavitev premera in globine reza.
• Dodatne operacije.
• Proizvajalec.

Če orodje občasno uporabljajo za osebne potrebe, se odločijo za preproste naprave, pri čemer upoštevajo parametre uporabljenega kabla. Pri izvajanju električnih del med neodvisnimi popravili izberite naprave s širokim spektrom delovanja, ki režejo žico, stisnejo konce prevodnika in odstranijo izolacijo.

Če je mogoče, uporabite naprave, kjer ni treba izbrati lukenj glede na premer vodnika, mehanizem samodejno prilagodi parametre. Za dolgotrajno uporabo kupite visokokakovostna orodja zanesljivih proizvajalcev.

Proizvajalci

Izdelki nemškega podjetja Knipex v Rusiji veljajo za zanesljive. Avtomatski odstranjevalec žic Knipex KN 1262180 se uporablja za eno- in večžilne žice s presekom 0,2-6,0 mm2. Orodje se samodejno prilagodi premeru in previdno odstrani izolacijo. Dolga glava bo omogočila dostop do osamljenega kotička.

Za gole koaksialne kable uporabite Knipex KN-166005SB. Orodje odstrani zunanji ovoj, zaščito zaslona in izolacijo v enem prehodu. Opremljen s tremi vgrajenimi noži, od katerih je vsak nastavljiv po globini s pomočjo imbus ključa. Izolacija se odreže, ko se odstranjevalec zavrti za 360 stopinj.

Nemško podjetje Jokari proizvaja striper Jokari JK 30140, ki je namenjen za kable s PVC prevleko. Ta avtomatska naprava se uporablja na mestih razvejanja vodnikov.

Samodejni odstranjevalec las Stanley FMHTO-96230 ne zahteva dolgotrajne nastavitve. Dolžina odseka je nastavljena, premer pa se prilagodi samodejno. Uporablja se za okrogle in ploščate večžilne kable, vse žile se čistijo hkrati. Primerno za kable s premerom 0,2-2,6 mm. Njegova teža je 350 g.

Doma ob redki uporabi uporabite univerzalni čistilec žice Greenlee PA1117. Snemalnik je opremljen s 6 luknjami premera od 0,64 do 2,6 mm ter dodatno napravo za rezanje ploščatih kablov. Teža 185 g. Ne uporablja se za oklopne in jeklene kable.

Odstranjevalec Jonard JIC-4366 je opremljen z dvema reziloma, eno za odstranjevanje zunanjega plašča kabla, drugo za odstranjevanje PVC izolacije. Rezila so zamenljiva. Naprava je primerna za delo s togo izolacijo.

Včasih je potrebno odstraniti izolacijo s tankega prevodnika (0,25-0,8 mm) ali odstraniti strjeno prevleko s starih kablov. V ta namen se uporabljajo termični odstranjevalci OK ST-500ESD. Ko se segreje, se pletenica stopi in se zlahka odstrani. Takšno orodje se redko uporablja v vsakdanjem življenju, ni univerzalno in zahteva odstranitev škodljivih snovi iz talilne izolacije.

Kako se striptizer razlikuje od klešča?

Za doseganje popolnega visokokakovostnega stika posameznih elementov električnega tokokroga se uporablja orodje za stiskanje golih in izoliranih vodnikov. Stiskalnik je stiskalna klešča, ki stisne konico in tulec v en sam električni krog. Postopek je naslednji:

1. Kabel namestimo v rezalni del in odstranimo plašč.
2. Očiščen odsek vodnika se vstavi v tulec in položi med matrice zahtevane velikosti.
3. Stiskanje ročajev stisne povezavo.

Po potrebi se postopek večkrat ponovi, pri čemer se klešče premikajo po konici. Ukrepi klešče se razlikujejo od dejanj striptizerja. Glavni namen stiskalnice je ustvariti zanesljivo povezavo med kablom in porabnikom električne energije.

Paket klešč vključuje komplet matric. Zagotavljajo razlike v velikosti prereza konic in funkcionalnosti. Najbolj uporabljene plošče za stiskanje konic so znamke NShVI in NShV. Matrice imajo digitalno oznako prereza tulca in konice.

Za stiskanje večžilnih kablov in prerezov 16 mm2 se uporabljajo masivne klešče PK-16U. Posamezne žice pri tem modelu niso stisnjene - močna sila na čeljusti matrice prispeva k njenemu zlomu.

Računalniške žične povezave uporabljajo polimerne konektorje RJ-45, ki povezujejo sukane parice. Za stiskanje se uporabljajo stiskalnice s posebnimi matricami;

Še posebej pomembno pri stiskanju končnih ovojov, kjer spajkanje delov ni mogoče uporabiti - likalniki, mikrovalovne pečice, električni kotlički in druge grelne naprave. Namesto klešče lahko uporabite univerzalni striper, s katerim odstranite izolacijo in stisnete konce okroglega vodnika.
