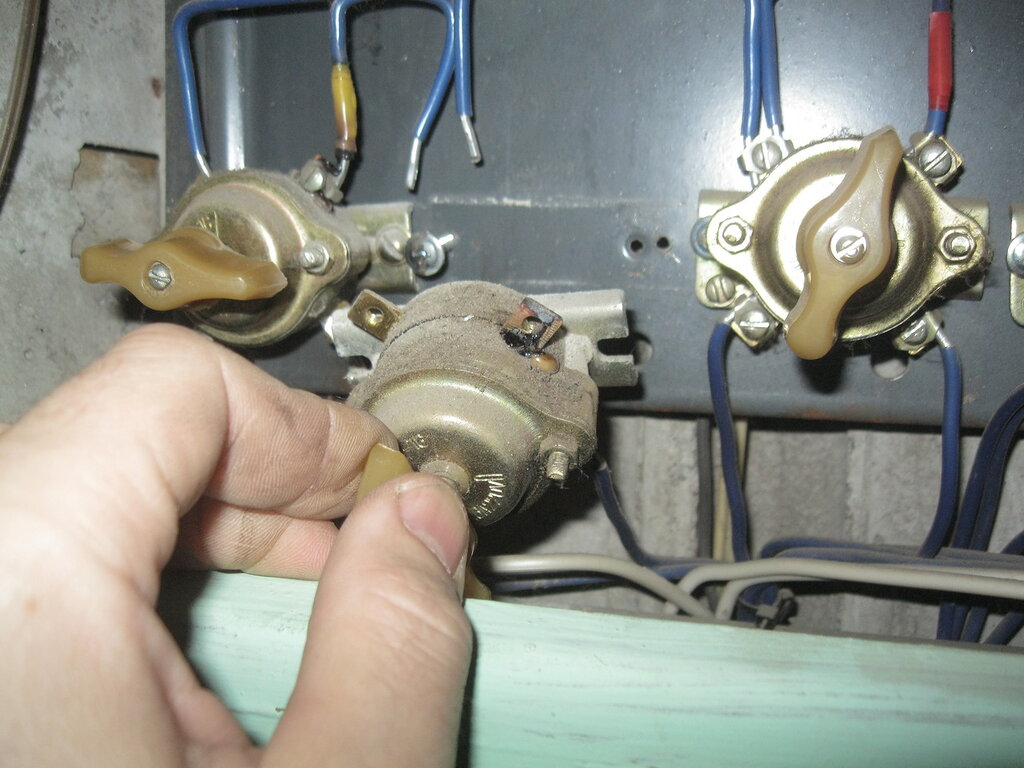

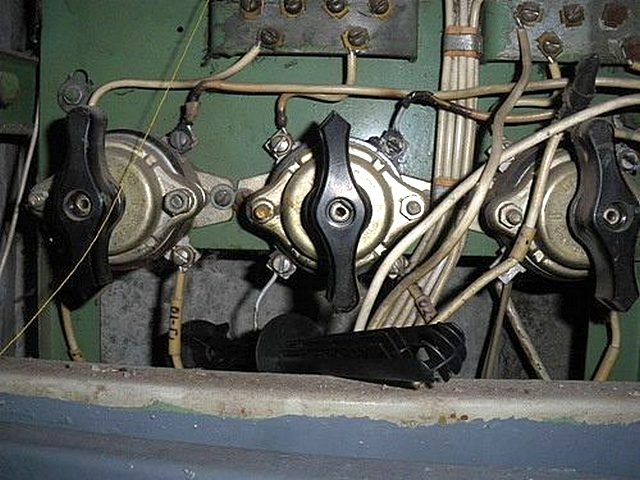

V starih hišah, zgrajenih v času ZSSR, je bilo v stanovanjih neposredno pod električnim števcem paketno stikalo ali preprosto paketno stikalo. Pri nekaterih lastnikih ta naprava še vedno deluje pravilno in se uporablja za predvideni namen. S pomočjo električnih paketov sta fazna napetost in nič povezana z električnim števcem in nato porazdeljena po celotnem stanovanju prek linearnih odklopnikov. Ta naprava podvaja funkcije vhodnega odklopnika, zaradi česar se je mogoče izogniti namestitvi v stikalno ploščo, priključiti fazo in nič neposredno na sponke števca.
Kaj je paketno stikalo
Kljub navidezni arhaičnosti se paketno stikalo še vedno uporablja v električnih vezjih. Po svoji zasnovi je popolnoma mehanska naprava, ki se z nekaj truda upravlja ročno. Zapletenost njegovega preklopa je razložena z močnimi vzmeti, ki pritrdijo gibljivi del v vsakem delovnem položaju.
Pri obračanju v poljubno smer se dve skupini mehanskih kontaktov zapreta, z nadaljnjim polovičnim obratom pa se odpreta.Pri priključitvi stanovanja na primer en par konektorjev prekine (zapre) fazni napajalni tokokrog do električnega števca. Istočasno drugi par naredi enako z ničelnim jedrom. Zato je paket, ki je nameščen pred električnim števcem, po svoji zasnovi in funkcionalnem namenu v bistvu vhodna naprava.
Razvrščanje in označevanje

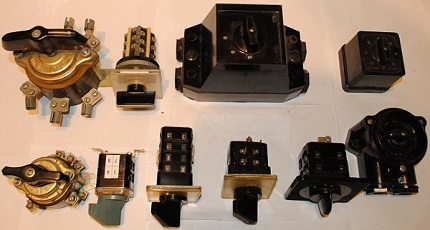

Znani vzorci paketov se razlikujejo po naslednjih značilnostih:
- z načinom povezovanja napajalnih vodnikov;
- glede na stopnjo zaščite podnebja;
- glede na značilnosti preklopnega mehanizma.
V skladu z lokacijo žične povezave ima takšno stikalo dve različici: s sprednjo ali zadnjo povezavo. Glede na stopnjo zaščite notranjih prostorov obstajajo odprti modeli, pa tudi delno ali popolnoma zaprti izdelki. Glede na konstrukcijske značilnosti so stikalni mehanizmi razdeljeni na šaržne (odmične) in bobnaste naprave.
Ne glede na zasnovo imajo takšna stikala skoraj podobne tehnične parametre in enake pomanjkljivosti. Na primer, vir vzmetnega mehanizma večine modelov ni več kot 103 komutacije.
Obstajajo vzorci, odporni proti obrabi, zasnovani za širši razpon preklopov (200-1000). Glavni pogoj za podaljšanje življenjske dobe kontaktnih vzmeti je, da pogostost njihove uporabe ne sme presegati 50-krat na uro.

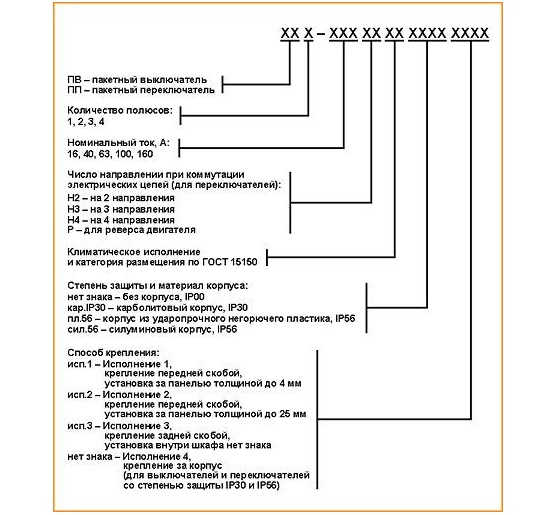

Pri označevanju izdelkov tega razreda se uporabljajo naslednje črkovne in številčne oznake:
- prisotnost ikone "B" pomeni stikalo;
- če je na ohišju znak "P", to pomeni stikalo (ali serijo);
- črka "G" pomeni zapečateno;
- številke 1-4 ustrezajo številu polov;
- "H" je smer s položaji 2, 3, 4, "R" pa je obratna.
Oznaka naprave mora vsebovati stopnjo zaščite, pa tudi vrsto, značilnosti namestitve in nazivni tok. Pri nekaterih modelih so uporabljene ikone, ki označujejo material ohišja izdelka: toplotno odporna plastika ali silumin.
Značilnosti oblikovanja

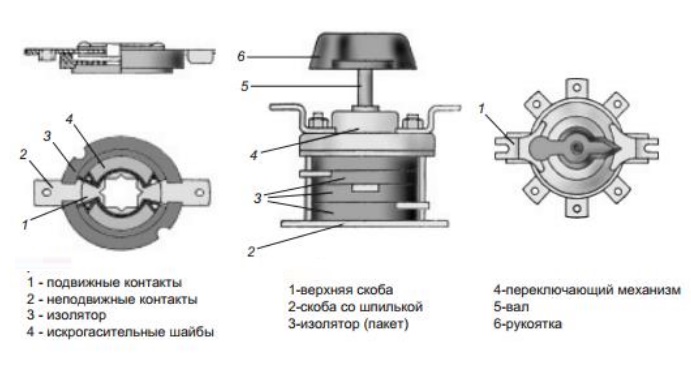

Električne torbe so zasnovane zelo preprosto. Vključujejo naslednje enote:
- telo izdelka;
- kontaktna mehanska skupina;
- preklopni mehanizem;
- vrtljivi ročaj.
Pri obravnavi podrobnosti stikala je treba upoštevati njegovo zasnovo, po kateri je lahko odmikalo ali disk. Delovne enote prve od teh modifikacij imajo fiksne kontakte, pritrjene na kvadratni substrat, izoliran od telesa. Gibljiva enota kontaktne skupine je izdelana v obliki nožev, ki se med preklapljanjem premikajo noter in ven s pomočjo ročno vodenega ročaja.
Telo električnega paketa stroja je izdelano v obliki montažne konstrukcije, sestavljene iz električno izolacijskih podložk, ki so med seboj pritrjene s pomočjo posebej oblikovanih čepov. Pri vstavljanju nožev se kontaktne sponke prilegajo vzmetnim utorom preklopnega mehanizma. Ko je ročaj obrnjen za četrt obrata, sta fiksni in gibljivi del stikala med seboj povezana. Njihov hod je omejen s posebnim omejevalnikom, ki se nahaja na pokrovu naprave.
Stikalo diska, za razliko od zgoraj obravnavanega odmičnega mehanizma, deluje na drugačnem principu. Vklopi se in izklopi z enim obratom kontrolnega gumba za natančno 90 stopinj.Posebnost te naprave je lokacija krmilnega ročaja, ki je vedno v enem od dveh položajev (to ga načeloma razlikuje od sorte cam).
Zaradi enostavnosti mehanizma in primerjalne enostavnosti preklapljanja se paketna stikala in odklopniki še vedno pogosto uporabljajo na naslednjih področjih:
- kot vhodna stikala;
- za preklapljanje krmilnih verig;
- kot čiste distribucijske stikalne naprave;
- v zagonskih tokokrogih elektromotorjev za različne namene (na primer v prezračevalnih sistemih).

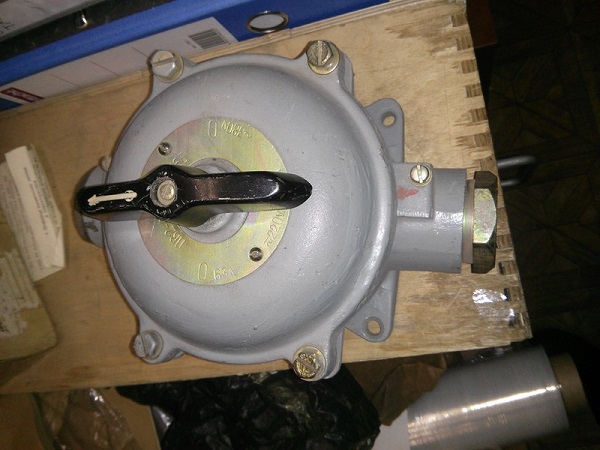

Obstaja več vrst šaržnih strojev, zasnovanih za delovanje v najrazličnejših podnebnih razmerah, vključno z različicami, odpornimi proti eksploziji. Nameščeni so v posebej mokrih prostorih, pa tudi v tehnoloških nišah in dovodnih ploščah, ki jih predvideva razvojni projekt.
Prednosti in slabosti
Privlačnost stikalnih naprav je razložena s številnimi njihovimi prednostmi:
- kompaktnost, ki močno poenostavi namestitev naprave in enostavnost delovanja;
- hitro ugasnitev električnega obloka v 380V trifaznih električnih vrečah, ki je razloženo z racionalno zasnovo delovne komore;
- enostavnost vzdrževanja;
- mehanska stabilnost;
- vsestranskost uporabe.
Stroji za pakiranje v vreče lahko delujejo v pogojih močnih temperaturnih sprememb (od -40 do 70 stopinj). Izdelki z zaprtim ohišjem so zanesljivo zaščiteni pred prahom in vlago.
Pomanjkljivosti vključujejo kratek vir v smislu števila največjih preklopov in popolno neprimernost za popravilo.Če se pokvarijo, jih enostavno zamenjamo z novimi izdelki.
Posodobljeni analogi naprave
Zastarele modele pakirnikov, nameščenih v električnih ploščah, povsod nadomeščajo bolj priročni in zanesljivi avtomati. To je posledica dejstva, da so se zahteve glede učinkovitosti delovanja takšnih naprav spremenile. Kombinirati morajo zmogljivosti RCD-jev, preprostih in diferencialnih odklopnikov in včasih kontaktorjev, ko so nameščeni v 380-voltnih napajalnih tokokrogih. Preden priključite zaščitno napravo, se morate seznaniti s funkcijami vsake od označenih funkcij.
RCD in avtomatsko
Pri delovanju v načinu RCD naprava zagotavlja zaščito ljudi pred poškodbami zaradi visoke napetosti. Reagira na diferenčni tok, ki nastane, ko pride do puščanja v zasilnih tokokrogih, kar lahko povzroči kratek stik, pa tudi požar električne napeljave. V nevarni situaciji naprava preprosto izklopi električno omrežje in prepreči nadaljnji razvoj nezaželenih dogodkov. Za spremljanje njegove učinkovitosti je na ohišju poseben gumb z oznako »Test«.

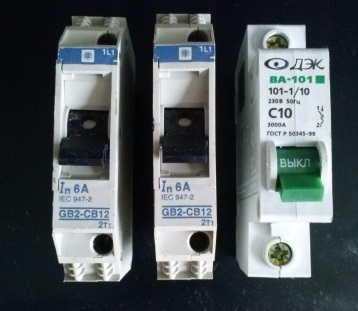

Avtomatski vrečarji so danes popolnoma nadomestili stara stikala. Opravljajo podobne funkcije, vendar so bolj priročni za uporabo, trpežni in imajo večjo odpornost proti obrabi. Ob pravilni uporabi lahko selektivno opravljajo svoje funkcije in zagotavljajo hitro zaustavitev nevarnega tokokroga z minimalno časovno zakasnitvijo.
Difavtomat
Difavtomat je univerzalna naprava, ki združuje funkcije RCD in običajnega AV. Popolnoma nadomešča paketna stikala, nameščena ne samo v gospodinjskih električnih omrežjih, ampak tudi v podjetjih. Z drugimi besedami, difavtomat je "2 napravi v eni", združeni v skupnem ohišju.Ta naprava se dobro spopada z obema funkcijama, saj je majhna in enostavna za uporabo.

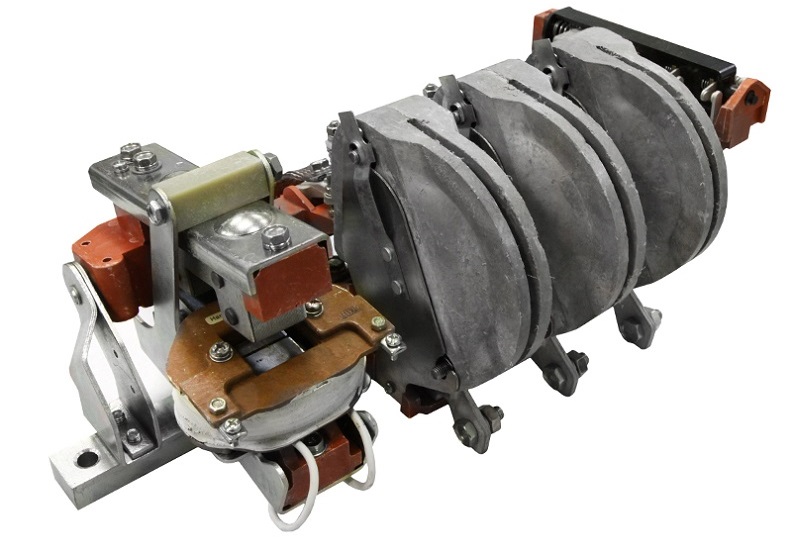

Kontaktor (močan e/m rele)
Naprave, kot so kontaktorji, se uporabljajo, kadar je potrebno preklopiti električne tokokroge s tokovi do sto amperov. Posebnost teh naprav je možnost nadzora preklopnih načinov na oddaljenih razdaljah. Elektromagnetni releji se ne odzivajo na tokove uhajanja, saj so zasnovani samo za njihove nominalne vrednosti. Zaradi tega se bistveno razlikujejo od običajnih odklopnikov. Takšne naprave so tradicionalno nameščene v mehanizmih dvigal, električnih vozilih in industrijski opremi.
V sodobnih razmerah ni smiselno nameščati zastarelih modelov paketnih stikal namesto vhodnih odklopnikov. Za te namene so bolj primerne zanesljive in enostavne avtomatske naprave z večjo funkcionalnostjo. Vendar pa je ta znamka stikalnih naprav nepogrešljiva na drugih mestih, kjer je na primer med namestitvijo potrebno ročno odstraniti napajanje.
