Ko vtičnica postane neuporabna ali jo morate postaviti na novo mesto, morate narediti vdolbino za škatlo vtičnice. Škatla za vgradnjo vtičnic in stikal za skrito ožičenje vam omogoča, da varno pritrdite mehanizem in ga varno "skrijete" globoko v notranjost. Pomembno je, da takšno zaščito namestite v lesene hiše - ustvari lokalno požarno zaščito med kratkim stikom ali okvaro.
Značilnosti oblikovanja

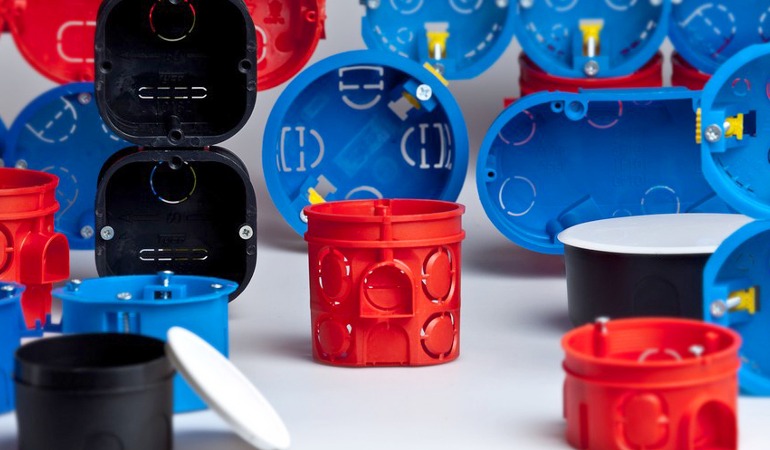

Električarji imenujejo škatlo za vtičnice "kozarec" zaradi njene značilne oblike. Izdelki so izdelani za različne namene, naprave in stene, zato imajo več možnosti oblikovanja. Na primer, če morate v mavčno steno namestiti napajalno točko ali stikalo, uporabite kozarec z "nogami", ki so pritisnjene na površino.
Uporabljeni materiali so plastika in kovina, po obliki in videzu se ne razlikujejo, vendar so slednji močnejši in trpežnejši. Dovoljena je vgradnja v gazirani beton, opeko, penaste bloke in beton. Preprosti predmeti so pritrjeni znotraj žepa z ohlapnim alabastrom.
Vtičnice se razlikujejo po načinu namestitve:
- nad glavo - primeren za vtičnice v bližini podstavkov ali drugih štrlečih elementov;
- skrite – klasične baud socket boxe (z in brez “ušes”).
Zunanja oblika je lahko okrogla, kvadratna, ovalna, pravokotna. Prvi se uporabljajo pogosteje. Če morate namestiti velik mehanizem ali veliko žic, bo primeren kvadratni izdelek. Ovalne se uporabljajo, če je treba v bližini postaviti dve napravi, na primer vtičnico in stikalo.
Glede na globino izdelkov, odvisno od vrste mehanizma, izberite klasično različico, globoko ali ozko. V nekaterih primerih se kot okvir za razdelilno omarico uporabljajo nestandardne vtičnice.
Velikosti izdelkov

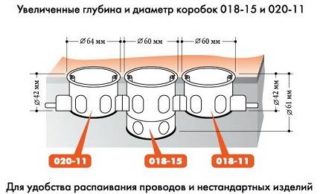

Dimenzije zabojev so različne in odvisne od proizvajalcev in namembnosti. Očala s premerom 4,5 cm in globino 6,8 cm so običajna, ob upoštevanju sten izdelka v notranjosti se izkaže, da imajo ozki modeli globino 2,5 cm, globoki pa 6,5 ali več. Takšne standarde uporablja podjetje IEK - visokokakovostna in razširjena elektrotehnika.
Za kvadratne in ovalne vtičnice ni standardov. Najpogostejše velikosti so 7,0x7,0 cm, 6,0x6,0 cm. Zato je pri nakupu priporočljivo vzeti rezervne. Če se med popravilom uporablja ena vrsta opreme, je rezultat varnejši in bolj premišljen.
Izbira škatle za vtičnice in stikala
Električarji svetujejo hkratni nakup vtičnic in doz, da lahko takoj primerjajo dimenzije in tehnično združljivost izdelkov.
Vgradnja v suhomontažne plošče
Stene in predelne stene iz mavčnokartonskih plošč se vedno bolj uporabljajo pri prenovah. Lahek, udoben material ima svoje značilnosti. Zato je za namestitev dostopnih točk do električnega omrežja potrebno vzeti posebne škatle za vgradnjo pod vtičnice v suhozidu. Za izbiro lokacije se uporabljajo standardna pravila in zahteve (GOST) - odsotnost virov toplote, vlažnost v neposredni bližini, višina, primerna za uporabnike.
Pred dejansko montažo se izvedejo oznake v skladu z vnaprej pripravljenim načrtom. Luknjo za škatlo za vtičnice in stikala lahko izrežete z žago ali močnim nožem. Težave nastanejo pri rezanju okroglih vdolbin - za dokaj enakomerne robove uporabite električno žago z okroglim nastavkom (rezalnik).
Vtičnica je nameščena znotraj reže in pritrjena z vijaki. Optimalna razdalja med središči sosednjih vtičnic za klasična očala je 7,1 cm.
Značilnost namestitve je potreba po dodatnem zgostitvi dela stene, kjer bo naprava nameščena. Običajno uporabijo majhen sloj materiala, iz katerega so izdelane stene.
Drywall je krhek in precej tanek; če izhod ni ojačan, obstaja velika verjetnost okvare. Na primer, tesno prilegajoče se vilice bodo skupaj s seboj potegnile celoten mehanizem.

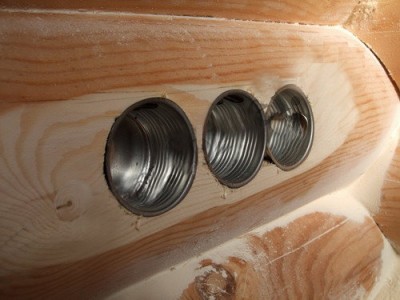

Vgradnja v leseno steno
Prvič, namestitev škatle za vtičnice in stikala je odvisna od vrste ožičenja v hiši: odprta - zunaj, na vrhu sten; skrito - v vdolbinah po zapornici. Slednja je draga in dolgotrajna metoda, ki se redko uporablja: poleg finančnih stroškov profesionalni električarji zahtevajo natančen izračun načrta ožičenja - napake so nesprejemljive.
Za lesene stene ne morete uporabiti plastičnih škatel za vtičnice - samo kovinske. V nekaterih primerih je sprejemljiva posebna negorljiva plastika (redko najdena, draga). Vtičnica ima zaščitno vlogo, če pride do kratkega stika, iskrenja ali vžiga.
Montažna dela se ne razlikujejo od vgradnje v stene iz drugih materialov. Za luknjo vzemite ločeno leseno krono. Ima drugačno strukturo, vrsto vložka. Pritrdite namestitveno omarico za skrito ožičenje z vijaki. Alabaster ali druge mešanice niso potrebne.

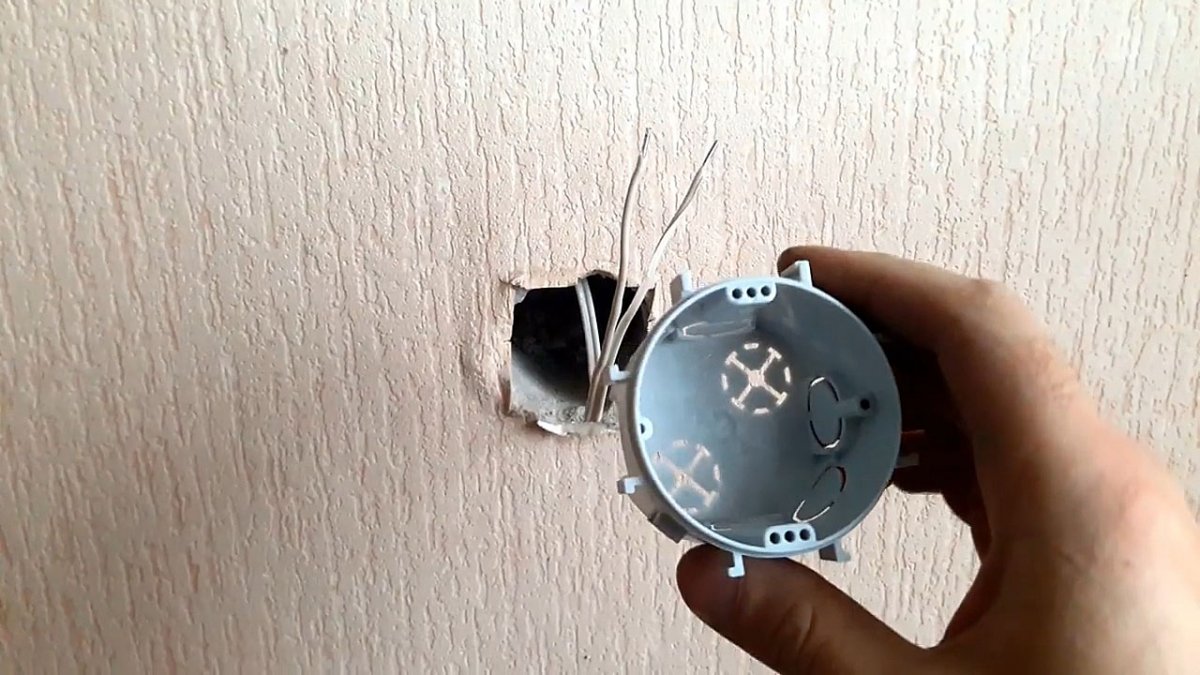

Nameščanje nove vtičnice namesto stare
Večina stavb je bila zgrajena v času Sovjetske zveze. Standardi električnih napeljav so bili drugačni, naprave pa tudi. Sovjetske škatle za stikala in vtičnice so večje od sodobnih, slabo so pritrjene in se premikajo v notranjosti - kremplji in ušesa niso pravilno pritrjeni.
Postopek dela
Pri delu s starimi škatlami za vgradnjo vtičnic se morate držati splošnih pravil in načel dela z električnimi omrežji: izklop energije, uporaba gumijastih rokavic itd. Faze dela:
- Odklopite območje tako, da izklopite odklopnike na hišni plošči.
- Preverite dejansko oskrbo z energijo – poskusite prižgati svetilko ali drugo napravo.
- Odstranite zastarelo ali pokvarjeno vtičnico: odstranite pokrov in odvijte pritrdilne elemente.
- Ločite sponke od "nepotrebne" vtičnice.
- Ocenite videz in tesnost izhodne škatle.
- Če je steklo v redu, je novi mehanizem za stabilnost pritrjen s samoreznimi vijaki.
- Če je škatla v okvarjenem stanju, jo odstranite in pritrdite novo.
Pri delu z žeblji in vijaki morate skrbno spremljati žice, da se jih ne dotaknete ali poškodujete. Električarji svetujejo zadušitev ali skrajšanje ostrih koncev.

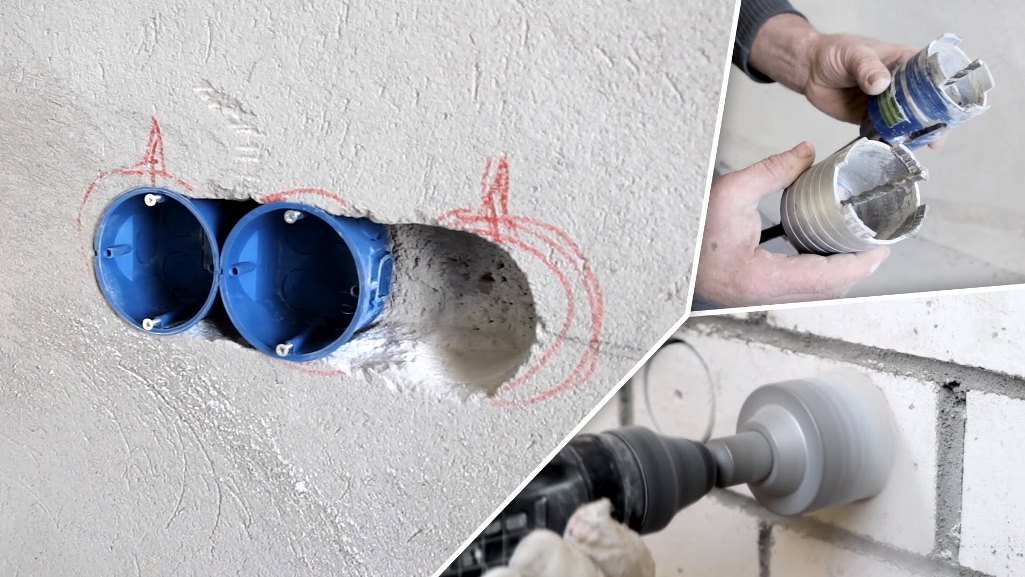

Namestitev bloka kozarcev
Če želite namestiti več vtičnic eno poleg druge (blok), morate uporabiti posebne oznake in vrtalnik s šobo s premerom 8 cm. z žico) in upognjen v levo. Oznake se uporabljajo na desni - pogosto se uporablja preprost svinčnik. Pomembno je upoštevati lokacijo - kable je treba usmeriti v škatlo iz kota v diagonalni smeri.
Obstajata dve vrsti blokov:
- Gotova - kupljena sestavljena, škatle za stikala in vtičnice imajo točne mere za označevanje.
- Zložen - pripravljen iz več ločenih vtičnic, zahteva natančen izračun razdalje med središči očal. Vnaprej je sestavljena risba z dimenzijami, pri označevanju pa se uporablja raven.
Blok vtičnic in stikal mora biti natančno poravnan - dolžina izdelka bo pokazala celo rahlo odstopanje in težko bo popraviti situacijo. Za klasične škatle je optimalna medcentrična razdalja 71 mm. Za posamezne velikosti so potrebni predhodni izračuni in načrti.
S svedrom z nastavkom, primernim za material stene, naredimo luknje ustrezne globine. Pregrade med njimi so izdolbene (na primer z dletom).Žice se preizkušajo. Če je vse pravilno, nadaljujte z neposredno namestitvijo in povezavo.
Namestitev stekla za vtičnico ali stikalo je enostavna. Pomembno je upoštevati vrsto materiala stene, debelino, velikost naprav in njihovo združljivost. Pri delu z nestandardnimi stenami - ploščicami, ploščicami itd. - dodatno izračunajte globino minus debelino zgornje obloge. Če upoštevate nianse, preučite opise in zahteve, pravočasno izklopite napajanje delovnih območij, vam ni treba skrbeti za varnost in namestiti škatle v poljubnih količinah.
