Obremenitveni odklopniki so eden od načinov preverjanja pravilnega delovanja te vrste naprav in njihove skladnosti z uveljavljenimi državnimi standardi. Stikalo je mogoče naložiti z namestitvijo, sestavljeno po posebnem diagramu.
Osnove nakladalnih strojev
Glavne funkcije avtomatskih stikal so aktiviranje in odpiranje električnih tokokrogov. Slednji postopek se sproži, ko napetost resno pade pod normalno, vezje postane preobremenjeno ali pride do kratkega stika. Ko tehniki nalagajo stroje, je njihov cilj preveriti pravilno delovanje sprožilcev tako, da skoznje spustijo električni tok, ki prihaja iz posebej zasnovane instalacije.
Situacije, v katerih je ta postopek priporočljiv, vključujejo:
- remont stikala ali druge električne opreme;
- nakup nove naprave;
- dokončanje popravil elektroinštalacij.
Načrtovana preventivna obremenitev se izvaja tudi z določeno frekvenco, ki jo določi podjetje. Mehanizem postopka temelji na delovanju elektromagneta na sprožilec, zaradi česar se slednji aktivira in naprava preneha delovati. Pravilno organiziran postopek bo omogočil ugotoviti, ali je naprava sposobna zaščititi omrežje pred različnimi vrstami neprijetnih dogodkov. Varovati mora pred požarom in prevelikimi obremenitvami (pogosti pojavi zaradi poškodbe izolacijskega materiala žic in sprememb tlaka) ter pred električnim udarom uporabnika v kratkem stiku. Če je naprava uspešno opravila preizkuse, se šteje, da je v dobrem delovnem stanju in primerna za rutinsko uporabo.
Glavne značilnosti odklopnikov
Odklopniki spadajo v kategorijo zaščitnih naprav. Ščitijo električni tokokrog pred posledicami kratkega stika: ko pride do incidenta, se mora naprava takoj izklopiti, da se izognemo iskrenju ali gorenju. Za električno opremo se uporabljajo različne vrste strojev, ki ustrezajo tehničnim značilnostim. Za delovanje z napetostmi, nižjimi od 1000 V, se uporabljajo stikala z oblikovanim ohišjem (vzdržijo tok do 3,2 kA), stikala za zračno napajanje (kritični indikator - 6,3 kA), pa tudi naprave z modularno strukturo.
Vsa stikala so opremljena z dvema zaščitnima sprožilcema, ki se nahajata znotraj ohišja električne naprave. Elektromagnetna ščiti pred kratkim stikom, toplotna pa zaščito opreme in električnih tokokrogov pred prekomerno obremenitvijo.
Glavne značilnosti naprav vključujejo:
- delovni tok - vrednost, pri kateri se stikalo aktivira v primeru preobremenitve ali kratkega stika;
- časovni interval, po katerem se naprava sproži;
- nazivna vrednost toka, pri kateri lahko naprava deluje v normalnem načinu.
Med postopkom nalaganja se ti kazalniki merijo. Postopek ni mogoče imenovati preprost, le visokokvalificirano osebje električnega laboratorija ga lahko izvaja po posebnem usposabljanju.
AB nakladalna naprava
Metoda obremenitve odklopnikov vključuje umetno ustvarjanje zaprtega tokokroga z možnostjo postopnega prilagajanja indikatorja električnega toka. To načelo uporablja vsak komercialno dostopen nakladalnik prodajnih avtomatov. Obstajajo naprave, zasnovane za različne nazivne tokove.
Namestitev lahko sestavite sami. En primer je zasnova s tremi vrstami transformatorskih naprav: ena od njih je odgovorna za obremenitev, druga deluje z električnim tokom, tretja pa je laboratorijska avtomatska naprava. Vezje vključuje tudi shunt ampermeter, krmilno stikalo, štoparico in kable. Naloga slednjega je povezava preizkušanega stikala s sponkami za krmiljeni tok. Ta zasnova lahko ustvari tok približno 50 A na sekundarni tuljavi obremenitvenega transformatorja. Uporablja se lahko tudi za testiranje stikal, zasnovanih za visoke tokovne vrednosti, vendar bosta takrat potrebna vir energije in naprava z visoko močjo.
Način nalaganja strojev
Nalaganje strojev poteka po enem samem algoritmu. Najprej morate preučiti tehnično dokumentacijo naprave in določiti značilnosti, ki jih je treba preveriti.Nato se preizkusi delovanje sprožilcev: najprej vedno delujejo z elektromagnetno enoto, nato s toplotno. Nato se rezultati zapišejo v pripravljen zapisnik o opravljenem delu.
Primer
Postopek lahko prikažemo na primeru stikala domačega proizvajalca BA47-29. Zaščitni razred te naprave je C, kar ustreza potrebi po petkratnem nazivnem toku (ki je tukaj 6 A) za delovanje elektromagnetne zaščite. Ta stopnja zaščite je najpogostejša za stikala, ki se uporabljajo v običajnih gospodinjskih omrežjih.
Pred priključitvijo naprave na testno instalacijo morate preučiti tehnično dokumentacijo, ki je priložena napravi. Vsebuje grafični prikaz karakteristike odziva čas-tok. Abscisna os predstavlja obremenitveni tok, ki presega nazivno vrednost. Y-os je časovno obdobje, po katerem se toplotna zaščita aktivira.
Ko ste preučili graf, lahko razumete, da območje, v katerem se sproži elektromagnetni sprožilec, pokriva območje preseganja nazivnega električnega toka (6 A) za 5-10 krat. Tako bo za vklop te vrste zaščite potreben tok 30-60 A. Ta mehanizem deluje skoraj v trenutku: če deluje pravilno, čas ne sme preseči 0,02 s. Za praktične izkušnje lahko vzamete osemkratni presežek (48 A), v tem primeru je treba stroj izklopiti iz omrežja najpozneje po 0,01 s.
Kar zadeva mehanizem toplotne zaščite, graf omejuje preklopni interval na par krivulj, ki predstavljata normalno in vroče stanje stikala.Za testiranje bo uporabljen trikratnik nazivnega toka (18 A). Uporaba električnega toka tega frekvenčnega razmerja za testiranje je tradicionalni indikator, razen če v potnem listu naprave ni navedb drugačnega priporočenega frekvenčnega razmerja. Časovna vrednost, po kateri se stroj izklopi, mora biti v območju od 3 do 80 s (to najdete na urniku).
Če katera od sprostitev ne izklopi naprave v zahtevanem časovnem okviru, se stikalo šteje za okvarjeno in ni dovoljeno za nadaljnje delovanje. Za lažje nalaganje naprave lahko nanjo namestite dolge napeljave iz žebljičkov. Na njih so povezani kabli.
Protokol in pogostost nalaganja

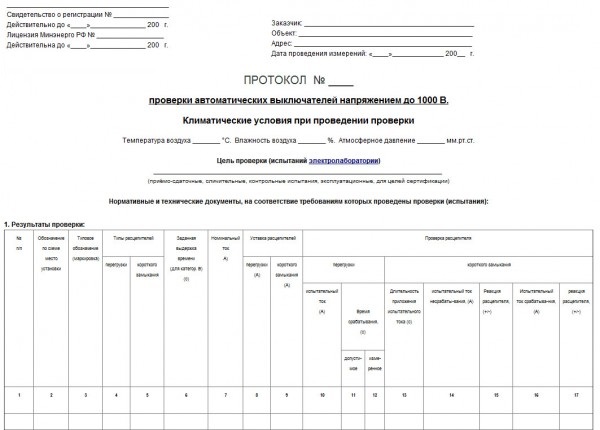

Pred začetkom testiranja je priporočljivo narediti glavo protokola, v katero bodo zapisovani rezultati. Dokument določa naslednje parametre:
- določene vrednosti časovnega zamika;
- vrste testiranih izpustov;
- odzivni čas vsake od proučevanih zaščit;
- vrednosti toka kratkega stika in preobremenitve;
- čas izpostavljenosti vsakega toka;
- trenutne vrednosti, pri katerih naprava deluje in ostane statična;
- značilnosti obrambnih reakcij med preskusnimi dogodki.
Če pridobljeni podatki ustrezajo uveljavljenim standardom, se naprava priporoča za zagon. Če se med natovarjanjem odkrijejo okvare, se pripravi poseben dokument, ki navaja naravo kršitev in priporočila za njihovo odpravo v skladu s PUE.
Periodičnost
Pravilnik o izvedbi električnih inštalacij, kot tudi Pravilnik o tehničnem obratovanju električnih inštalacij potrošnikov, v ničemer ne urejata pogostosti načrtovanih preskušanj. Vendar je priporočljivo redno polnjenje v rednih intervalih, saj stroji sčasoma izčrpajo svoj vir. V potnem listu ali drugi dokumentaciji, priloženi napravi, proizvajalec navede priporočene intervale med preskusi. V proizvodnji takšna obdobja določi tehnični vodja. Najpogosteje se elektivni posegi priporočajo vsaka tri leta. To velja za naprave, ki so nameščene v industrijskih električnih omrežjih in se uporabljajo za domače potrebe. Dodatni pregledi se izvajajo ob vgradnji nove opreme ali remontu stare opreme.
Redno nalaganje teh strojev vam bo omogočilo hitro ugotavljanje okvare naprave. S tem preprečimo motnje v delovanju električnih omrežij.
