Pri namestitvi električne napeljave glavni kabel vstopi v razdelilno ploščo, iz nje pa se razteza več vodnikov. Da bi preprečili pregrevanje žic in zagotovili zanesljiv stik, se za napeljavo žic v plošči uporablja električni križni modul.
Opredelitev in namen križnega modula

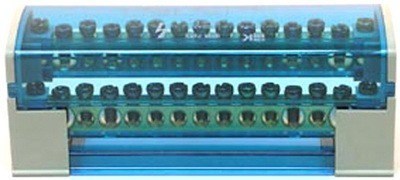

Križni modul je naprava, ki vsebuje izolirane kovinske vodila. Namenjeni so povezovanju odhodnih žic različnih prerezov z uporabo vijačnih sponk.
Križna vodila so izdelana iz električnega bakra ali medenine, kar zagotavlja požarno varnost. Vsi elementi naprave so v zaščitnem plastičnem ohišju. Za dostop v notranjost je pokrov na tečajih.
Uporaba modularne stikalne naprave vam omogoča, da se izognete nezanesljivemu in požarno nevarnemu zvijanju kablov v razdelilni plošči in bistveno poenostavite namestitev. Naprava je majhna in jo je mogoče kompaktno namestiti v samo ploščo.
Ožičenje in povezovanje žic traja nekaj minut; vijačna sponka zbiralke zagotavlja zanesljiv stik med nevtralnim in napajalnim jedrom. To je še posebej pomembno za industrijska podjetja, kjer se lahko od razdelilne plošče razteza na desetine podružnic.

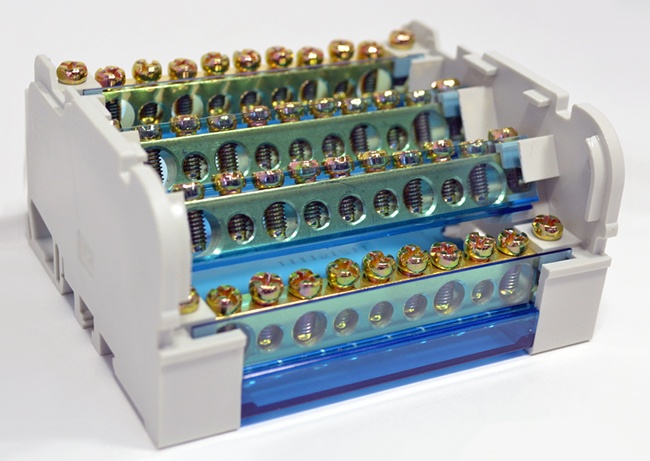

Trifazni križni modul
Trifazna enota je opremljena s 4 kovinskimi zbiralkami za povezavo nevtralne žice in treh močnostnih faz A, B, C. Število izhodnih priključkov je lahko od 7 do 15. Izhodne žice se lahko uporabljajo kot enofazne za razsvetljavo in vtičnice ali trifazni za priklop industrijskih motorjev.
Če obstaja veliko število odhodnih kablov, bo križni modul na DIN tirnici pomagal razbremeniti sistem, katerega 3 faze bodo kompaktno nameščene za lažjo montažo. Poleg tega lahko na DIN letev postavite več naprav.
Prednosti modularnega razdelilnega bloka
Uporaba navzkrižnih modulov pri namestitvi električne napeljave ima številne prednosti v primerjavi s konvencionalnim zvijanjem. So naslednji:
- Najprej je to požarna varnost. Zanesljiva pritrditev žic na kovinske vodila preprečuje nastanek isker zaradi ohlapnega stika. Prisotnost vodila ničelne faze preprečuje nastanek kratkega stika.
- Enostavna montaža električne napeljave. Tovrstno delo je mogoče opraviti tudi brez veliko izkušenj. Celoten postopek namestitve, ožičenja in povezovanja žic je hiter.
- Možnost povezovanja kablov različnih odsekov.
- Z velikim številom priključkov lahko na eno DIN letev namestite več med seboj povezanih naprav.
- Odsotnost nereda snopov zvitih žic, privlačen videz razdelilne plošče, možnost vizualnega ogleda stanja vseh povezav.
Te lastnosti prispevajo k široki uporabi distribucijskih blokov pri namestitvi električne napeljave v industrijskih podjetjih.
Stroški nakupa naprav in napeljave električne napeljave se bodo zaradi nemotenega delovanja sistema v daljšem časovnem obdobju hitro povrnili.

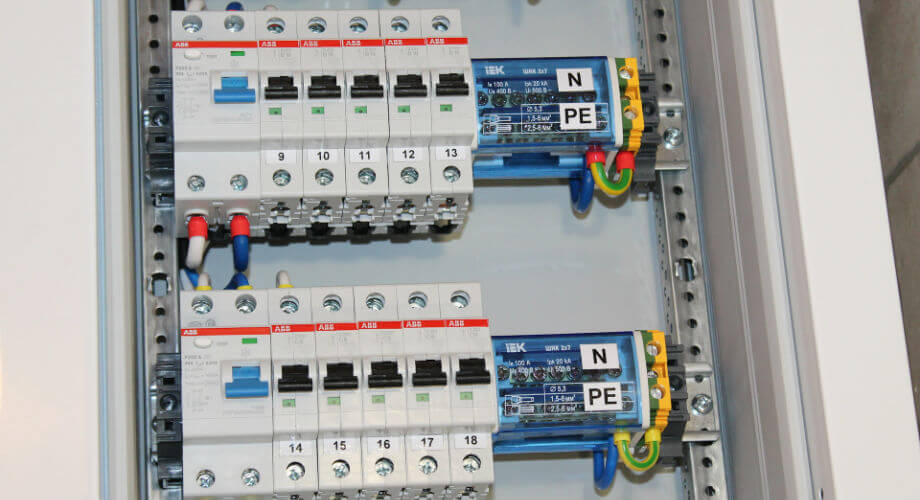

Namestitev navzkrižnega modula
Križni moduli so nameščeni na steno na dva načina: z vijaki ali na DIN letev. Prva metoda se uporablja precej redko, ko je treba namestiti samo ločeno enoto. Pri montaži na tirnico lahko hkrati namestite več različnih električnih naprav, ki so med seboj povezane z žicami, kar je zelo priročno in kompaktno.
Montažna DIN letev je pritrjena s samoreznimi vijaki na mestu, kjer naj bi bila enota nameščena. Dolžina tirnice se razreže glede na število naprav, ki jih nameravate namestiti. Križni moduli imajo posebne utore za pritrditev, zato je montaža hitra in zanesljiva.

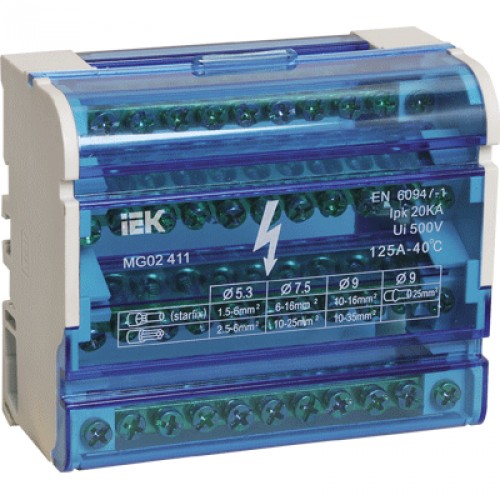

IEC križni modul
Predhodni diagram razdelilne plošče je sestavljen ob upoštevanju dejstva, da mora biti za inštalacijska dela prost dostop do enote. Izbira poteka ob upoštevanju številnih dejavnikov: preseka in števila priključenih žic, skupnih dimenzij modela, največje obremenitve v amperih in možnosti namestitve enote na DIN tirnico skupaj z drugimi električnimi napravami.
Eno od glavnih meril, na katere morate biti pozorni pri izbiri modela razdelilnega bloka, je največja tokovna obremenitev v amperih, za katero je naprava zasnovana. Če preseže vrednost, navedeno v tehnični dokumentaciji, se žice segrejejo in kabel se lahko vname.
Da bi preprečili takšne primere, so v sistemu nameščene posebne zaščitne naprave, kot sta MZN ali MZT. Križni modul IEK zagotavlja dodatno zaščito: vsi avtobusi znotraj bloka so izolirani drug od drugega. To omogoča, da z določenimi veščinami povežete žice, ne da bi celo odstranili napetost iz enote. Zahvaljujoč tej zasnovi IEC navzkrižni modul velja za eno najbolj uporabljanih naprav.

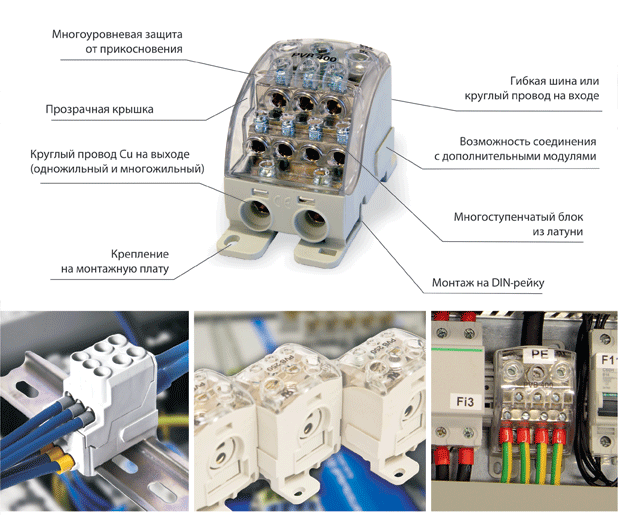

Oblikovalske značilnosti, vrste navzkrižnih modulov
Odvisno od števila kovinskih vodil se lahko razdelilni bloki uporabljajo v enofaznih ali trifaznih omrežjih. Razlikujejo se po številu priključkov in vrednosti obremenitve. Poleg tega so na voljo tri vrste modelov za preklapljanje žic za različne namene:
- Nič. Plastični kovček vsebuje eno pnevmatiko s sponkami. Priključitev žic z uporabo vijačnih sponk.
- Faza. Navzven podoben ničli, le vodilo je zasnovano za visoko obremenitev pri napetosti 1000 voltov in toku 500 amperov. Telo takšne naprave je izdelano iz toplotno odporne plastike.
- Kombinirani tip, ki vsebuje vodila za povezovanje faz in ničelnih žic. Za industrijska omrežja z velikim številom podružnic je tak navzkrižni modul najprimernejša možnost.
Industrija proizvaja modele distribucijskih blokov za informacijska omrežja. Uporablja se za povezovanje kablov z optičnimi vlakni in prepletenimi pari.
Uporaba stikalnih naprav lahko znatno pospeši montažna dela pri polaganju električnih omrežij. Velik izbor izdelanih modelov bo zadovoljil vse potrebe kupcev.
