Da bi električni aparati delovali nemoteno in dolgo časa, je pomembno zagotoviti zanesljiv stik in tesno prileganje kabla na električno omrežje. V ta namen se uporabljajo posebni žični nastavki, namenjeni stiskanju. Za učinkovito opravljanje dela se morate seznaniti s posebnostmi dogodka in pripraviti posebno orodje.
Namen in področje uporabe
Glavni namen čepov je zagotoviti zanesljiv stik med več vodniki, zbiralko in žico ter objemko in žico. Uporabljajo se tudi za poenostavitev namestitvenih del, povezanih z električno opremo, pri izvajanju kakršnih koli tehnoloških operacij.
Kabelski čevlji služijo kot visokokakovosten analog različnih zavojev in vseh vrst domačih povezav, ki so še vedno zelo pogoste. Ta poceni in enostavna naprava zagotavlja visokokakovostno fiksiranje žice znotraj tulca.

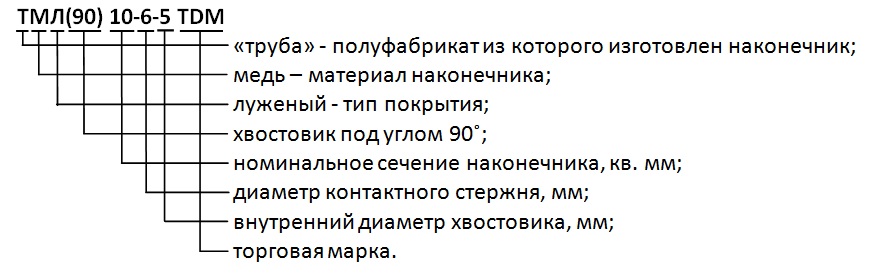

Označevanje žičnih čepov
Oznake izdelkov se razlikujejo glede na proizvajalca, ki je specializiran za proizvodnjo konic. Nekateri imajo raje polne alfanumerične oznake, drugi pa samo številčne vrednosti.
Oznake in oblikovne značilnosti so odvisne od standarda, po katerem je bil izdelan. Najbolj priljubljeni in razširjeni so domači in evropski standardi, kot so GOST 23981-80, TU in din.
Črkovne oznake:
- Vrste konic: tulec - G, obroč - K, cevast - T, zatič - W.
- Oblika: deljena - R, moški - P, ženski - M.
- Dodatna oprema z vinilno izolacijo: kombinacija VI ali V.
Digitalna oznaka vključuje prerez in površino konice, premer luknje, namenjene za povezavo s kabelskim jedrom. Vsebuje lahko tudi podatke o velikosti luknje za vijak.
Možnosti izvedbe

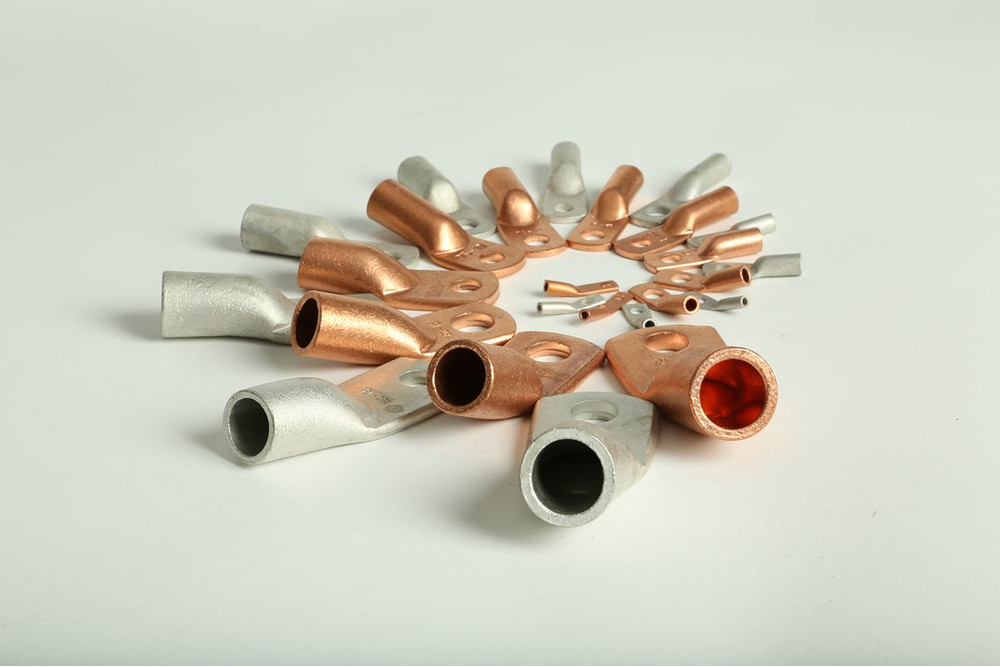

Po zasnovi delimo konice na vijačne in tiste, ki zahtevajo stiskanje. Posebnost prvega je, da je kabel vpet s sorniki. Priporočljivo je, da uporabite drugo vrsto, če bo delo opravljeno z enožilnimi žicami. Doma in v vsakdanjem življenju se pogosteje uporablja druga možnost, saj so primerne tudi za gibljiv večžilni kabel.

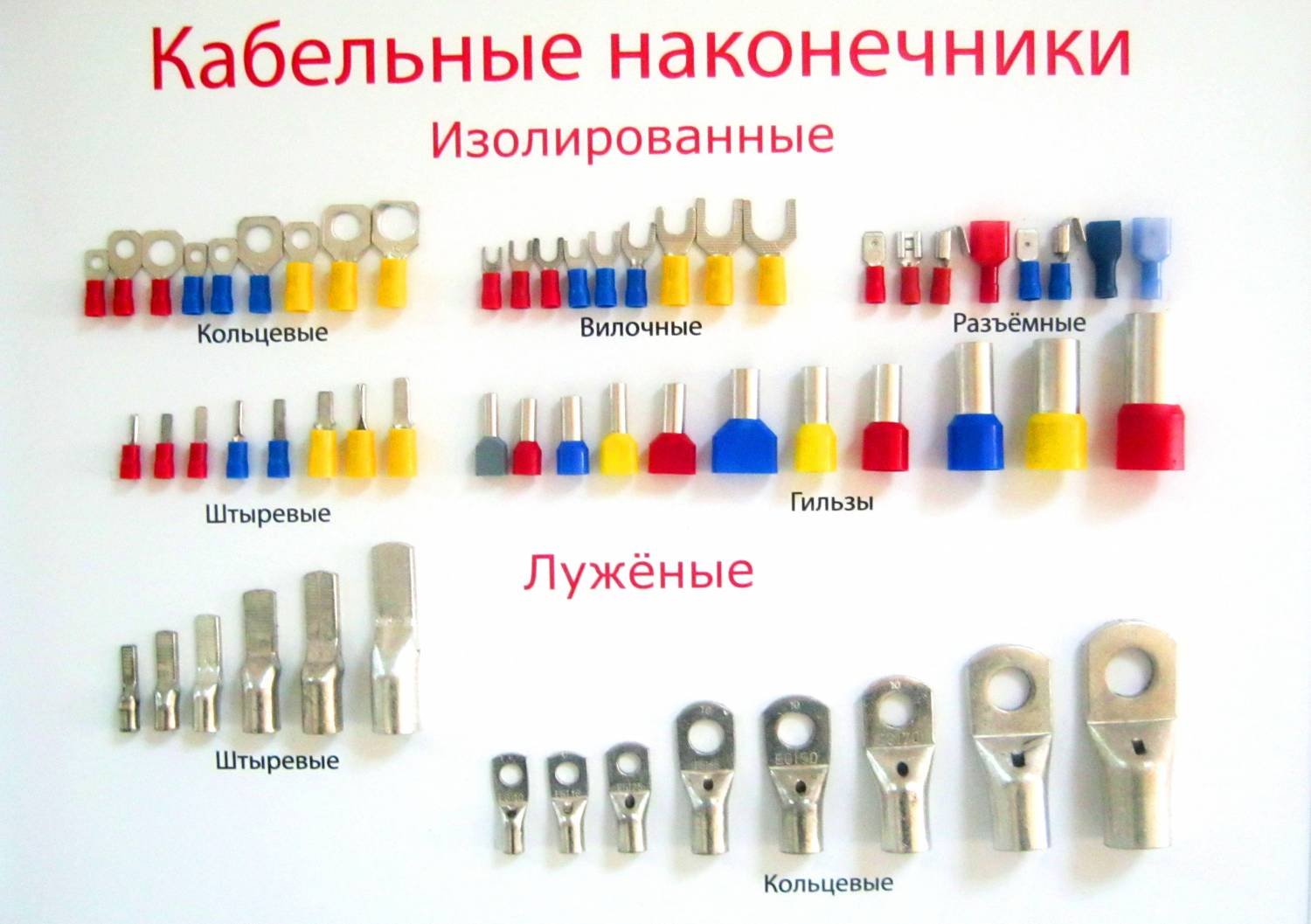

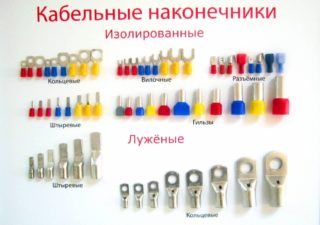

Tudi deli so glede na način povezave razdeljeni na več vrst: kotni, vilice in ravne, obroči, puše.
Izbira čepov za stiskanje žic
- Eden najpomembnejših vidikov je presek kabla. Če je večji od premera luknje za konico, se kabel preprosto ne bo prilegal v tulec; če je manj, povezava ne bo tesna.
- Tudi načini povezovanja z opremo se lahko razlikujejo. Če preklop z neposrednim priključkom ni mogoč, je potrebno uporabiti elektroinstalacijski del.
Za zagotovitev kakovostne povezave je treba upoštevati fleksibilnost konic.

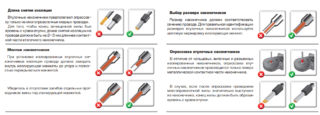

Osnovna pravila za stiskanje
Za kakovostno stiskanje žic s čepi je pomembno upoštevati naslednja pravila in priporočila:
- Izberite pravi električni del.
- Temeljito očistite jedra žice.
- Za visokokakovostno stiskanje uporabite posebno opremo.
- Izberite pravo matriko.
Pomemben dejavnik, od katerega je odvisen rezultat, je strogo upoštevanje zaporedja dejanj med stiskanjem.
Da ne poškodujete veznih elementov, je potrebno dodatno nastaviti premer na stiskalnih čeljustih.

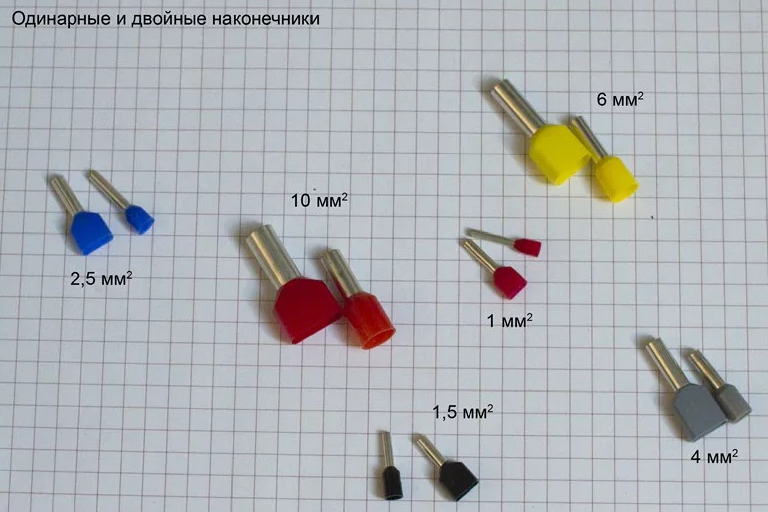

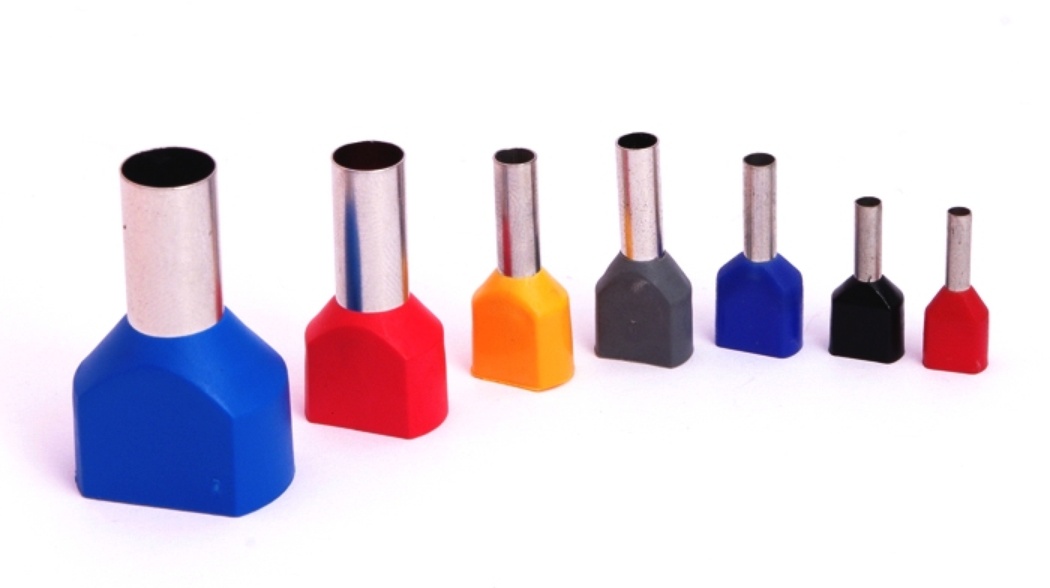

zatiči NShVI
NSHVI so zatiči električni inštalacijski deli tipa tulca. Izdelane so iz elektrolitskega bakra, hrbtna stran je prekrita z izolacijskim materialom. Material je obdelan z galvanskim kositrenjem.
V industriji in doma se takšni deli uporabljajo za stiskanje kablov s prečnim prerezom najmanj 0,25 mm2. V primerjavi z analogi ima ta vrsta strukture veliko prednosti, glavna pa je pomemben prihranek časa, porabljenega za stiskanje.
Stiskanje nasedle žice NSHVI se izvede na naslednji način:
- Analizirajte površino prečnega prereza žice in izberite pravo znamko konice. Pomembno je, da žile gladko vstopajo s strani krila.
- Priporočljivo je, da rokave kupite z majhno rezervo. Na primer, 1,25 mm žico je treba stisniti s tulko 1,5 mm2, prečni prerez krila pa ne bo večji od 2,5 mm2.
Za kakovostno delo je priporočljiva uporaba posebnih stiskalnih ali hidravličnih klešč, orodja znamke PK1 ali PK1M.
Nasveti se uporabljajo ne samo za pravilno in dolgoročno delovanje električnih naprav, ampak tudi za varnostne namene. Zrahljane povezave lahko povzročijo kratke stike in požare ter povzročijo veliko škodo zdravju in lastnini.
