Zunanje vtičnice: dvojne, z ozemljitvijo, montaža

Nemogoče si je predstavljati sodoben dom brez električnih naprav. Zato mora biti vsaka hiša, stanovanje, sobe in nestanovanjske prostore opremljena s precejšnjim številom dostopnih točk do električnega omrežja - vtičnic. Z razvojem tehnologije se proizvajajo novi, naprednejši modeli, ki nadomestijo prvotne različice - zunanje, dvojne, z zagotovljeno ozemljitvijo.

Kdaj lahko namestite nadzemne vtičnice?

Da bi se odločili in izbrali prave naprave, morate razumeti, katere so glavne razlike med površinsko nameščenimi (zunanjimi) napravami in notranjimi. Najpomembnejše točke:

1. Pri prvem tipu vtičnic so vsi ključni deli znotraj plastičnega ohišja.
2. Nadzemni modeli ne zahtevajo površinskega zarezovanja.
3. Zunanje naprave ne potrebujejo dodatne niše ali vtičnice.

Pri razvoju začetnega načrta takšne dostopne točke običajno niso predvidene, če je mogoče narediti vgrajene, manj opazne naprave. Pomanjkljivost je znatna "izboklina" glede na steno. Vendar pa je v nekaterih primerih zunanja vtičnica edina možnost:

1. Zaključna dela so končana, vendar je potrebna dostopna točka do elektroenergetskega omrežja na novi lokaciji.
2. Premaz ne zahteva prehodov: ploščice, ploščice, plošče.
3. Debelina sten onemogoča skrivanje naprav in žic.

Uporabniki in strokovnjaki med delovanjem opazijo nekatere pomanjkljivosti. Na primer hitra obraba in izguba prvotnega videza opreme. Če je poškodovan, lahko doživite električni udar - vsi ključni elementi so zunaj.

Priporočila za lokacijo in uporabo

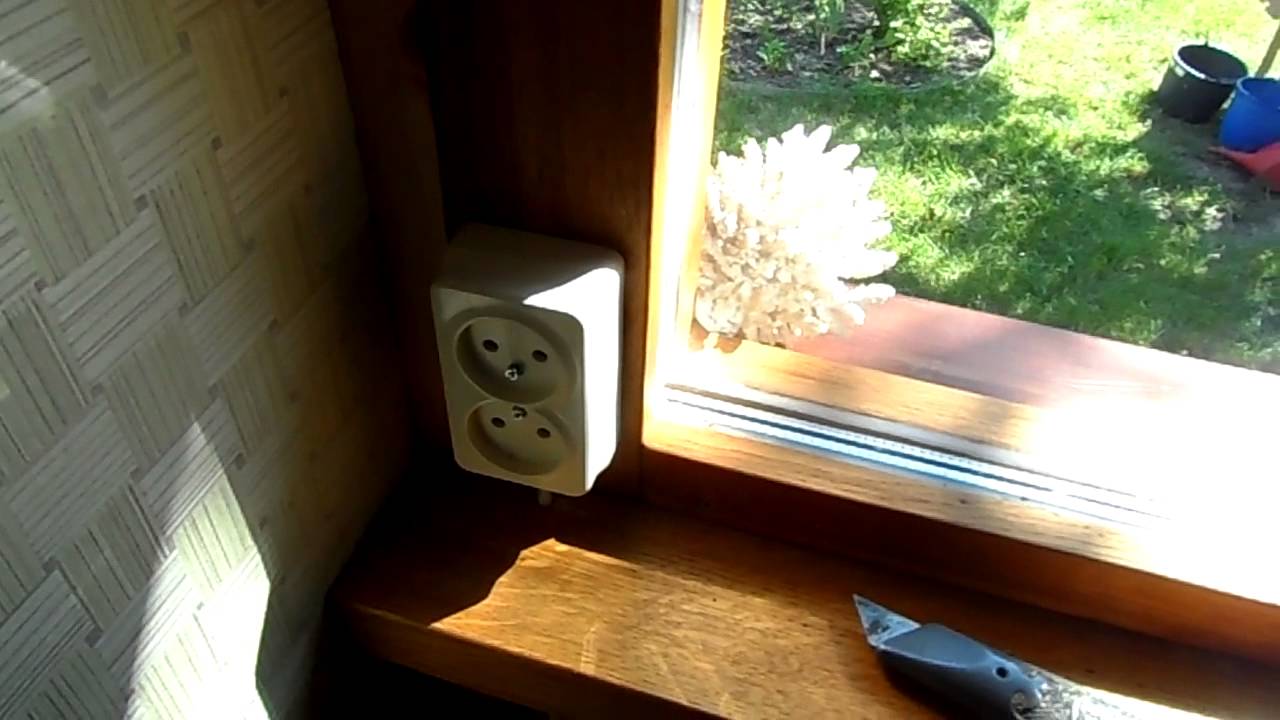

Zunanji izhod velja za odlično možnost za zasebne stanovanjske zgradbe in gospodarska poslopja: hlev, garaža, rastlinjaki, zunanja kuhinja, druge odprte površine). Za takšne strukture ni smiselno položiti ločenega kabla in izvesti električne napeljave. Naprave in žice so pritrjene na majhne žeblje.

Pri nameščanju zunanje ozemljene vtičnice je treba upoštevati prometni tok prostora. Naprave ne smete pritrditi v bližini okvirjev vrat, priporočljivo je, da jo "pokrijete" s pohištvom: na primer za pisalno ali jedilno mizo - dostop in dodatna zaščita.

Naprava za električno vtičnico

Nadzemna vtičnica ima preprosto strukturo, ki se pri različnih modelih malo razlikuje. Zahtevani elementi:

• Ohišje je zunanji zaščitni del, narejen iz plastike: hitro gori, je poceni in pri segrevanju sprošča toksine; polikarbonat: najboljša možnost - toplotno odporen, vzdržljiv; keramika: bolj zanesljiva, se ne segreje, minus – krhkost. Na notranji strani so pritrjeni tokovodni elementi.
• Neposredni mehanizem so elementi iz medenine ali brona v kompleksu. Slednji so izjemno redki, a bolj zanesljivi. Obvezen del - ozemljitev: ščiti opremo in uporabnike pred električnimi udari.
• Panel je zunanji del, ki definira dizajn. V večini primerov so izdelani iz polikarbonata; dragi "dizajnerski" modeli so lahko izdelani iz stekla, lesa, kovine in drugih materialov.

Dvojna zunanja vtičnica nima izrazitih elementov. Zahvaljujoč preprosti napravi brez potrebe po zazidkih in zaključnih delih je možna samostojna namestitev brez sodelovanja profesionalnih električarjev.

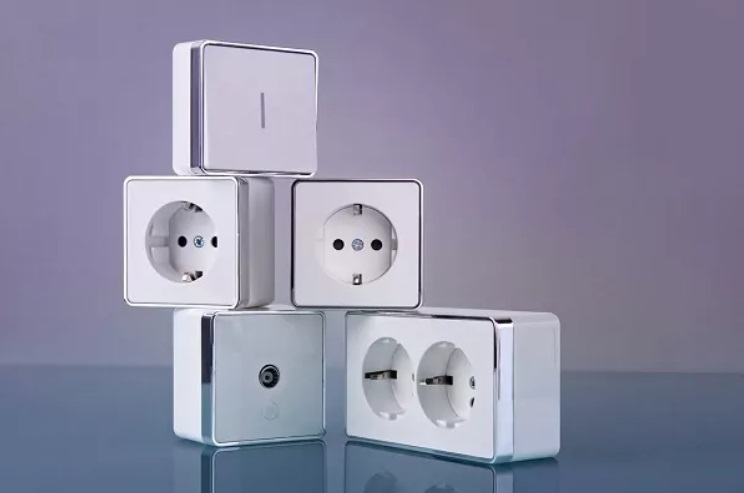

Oblikovalske sorte

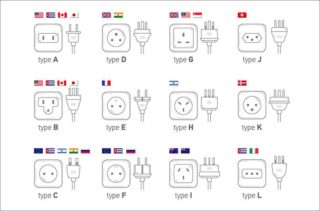

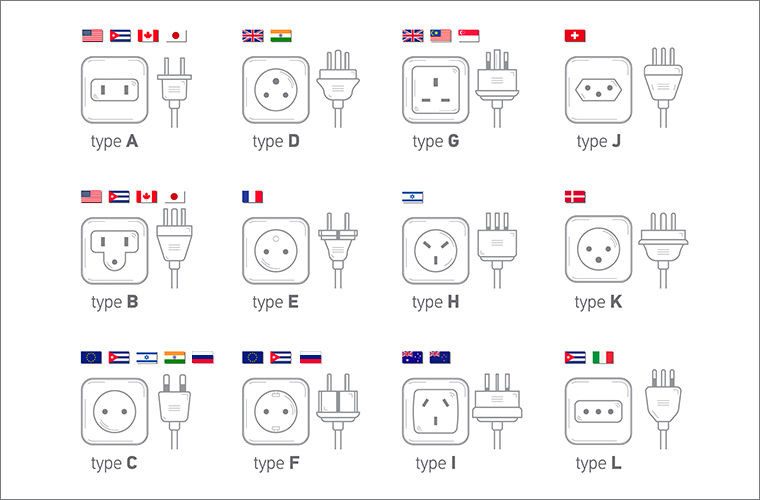

Različne vrste opreme zahtevajo ustrezno število vrst nadometnih vtičnic z ozemljitvijo. To je še posebej presenetljivo za popotnike - obstaja dvanajst standardov za proizvodnjo takšnih naprav. Naprave z vtiči iz Rusije na primer ni mogoče uporabljati v Izraelu, Angliji, Švici in mnogih drugih državah.

Pomembna točka so tehnične značilnosti: napetost, frekvenca. Klasična izvedba - nadometna dvojna električna vtičnica z nazivno močjo 220 voltov - je namenjena napravam z močjo do 3,5 kW. Omejitev je posledica dejstva, da se gospodinjska oprema ne more spopasti s tokovno jakostjo nad 16A.

Tudi dostopne točke za napajanje se razlikujejo po številu na modularno enoto.Pogosto se uporabljajo enojne in dvojne vtičnice, manj pogosto trojne in štirikratne.

Sodobne naprave dopolnjujejo sorodne funkcije. Na primer, vgradijo RCD ali ga opremijo s posebnimi zavesami, ki skrivajo luknje pred otroki in prahom.

Stopnja zaščite

Stopnja zaščite za vtičnice v zaprtih prostorih in na prostem je različna. Na ohišju je označen s črkami IP in številkami. Prvi je zaščita pred trdnimi onesnaževalci, drugi pa pred tekočimi onesnaževalci. Te parametre je pomembno upoštevati pri nameščanju naprav na prostem, v prostorih z visoko vlažnostjo (savna, kopalnica). Primerni podatki segajo od IP44 do IP68.

Nadometna vtičnica s pokrovom je bolj primerna za namestitev zunaj zgradbe, še posebej, če je predvidena redka uporaba. Prepovedano je kupovati poceni možnosti - materiali nizke kakovosti z nizko varnostno rezervo lahko povzročijo požar, kratek stik in druge težave.

Izbira vtičnice

Pred nakupom morate ugotoviti vrednosti napetosti in toka v obstoječem omrežju. Pomembna točka je način pritrditve kablov. Vijačne so bolj trpežne, tipkovnice hitro oslabijo. Kategorije naprav:

• enojna – velikost višina/širina do 7/5 cm, en čep;

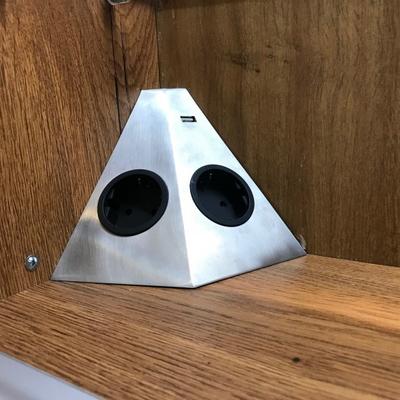

• kotiček;
• dvojni – priključki za dva vtikača;
• vtičnice z dodatno zaščito: zavese, ki samodejno zapirajo vhode;
• okrasni modeli - tanki, različnih oblik, barv, materialov.

Dvojne vtičnice z ozemljitvijo so izbrane v skladu s pogoji uporabe in zmogljivostjo električnega omrežja.

Montaža vtičnic

Žice so napeljane do zunanje enote brez vrezovanja v stene in pritrjene z majhnimi žebljički s kavlji. Posebni plastični kanali ščitijo pred poškodbami.Na dnu so pritrjeni s podstavki z vdolbinami za namestitev kablov. Priporočila za polaganje:

• ni mogoče namestiti v bližini grelnih naprav ali peči;
• od vodnih virov - najmanj 30 cm;
• višina se izračuna ob upoštevanju potreb uporabnikov.

V zadnjem času so vtičnice pogosto nameščene v bližini stikal.

Izpad elektrike

Skladnost z varnostnimi standardi in zahtevami je prva točka. Območje, kjer bo vtičnica priključena in nameščena, mora biti brez napajanja. Napajanje je izklopljeno na podestu; če se namestitev izvaja v stanovanju, se stikala stroja preklopijo v položaj "izklop".

Če ste v dvomih glede pravilnega vtiča, morate vsakega posebej izklopiti in preveriti prisotnost električne energije v obstoječih vtičnicah in stikalih.

Označevanje lokacije in pripravljalne dejavnosti

Pripraviti morate vtičnico: odstranite zgornji pokrov, odstranite zapahe (na primer z izvijačem). Nato je naprava razdeljena na dele - ploščo, glavni mehanizem in telo.

Najprej so na steni označena mesta za pritrditev lukenj. Lahko ga poravnate s posebno napravo - nivojem. S svinčnikom se naredijo oznake, nato se izdelajo konektorji (sveder, sveder). Za betonske stene se uporabljajo mozniki-žeblji, za lesene obloge pa vijaki.

Pritrditev delovnega dela

Ko pripravite luknje, lahko začnete neposredno pritrditi vtičnico. Mehanizem je nameščen in poravnan, pritrjen z mozniki in vijaki. Preverite tesnost podlage - potegnite, premaknite. Ne sme biti razdalj ali premikov.

Priprava žic

Kabel - pritrditev in ožičenje - je ena najbolj kritičnih faz pri priključitvi vtičnice. Žice v notranjosti je treba odstraniti vsaj 1 cm, dokler se ne pojavi kovinsko jedro. Naprava ima tri vrste žic:

1. faza - rdeča, včasih črna ali rjava;
2. nič - modra, modra in bela;
3. za ozemljitev - zelena in rumena.

Pripravljene kable napeljemo skozi utore v ohišju in jih po potrebi skrajšamo na želeno dolžino.

Značilnosti zasnove terminala

Sponke so posebne sponke ali vijaki, ki pritisnejo izpostavljeni del kabelskega izdelka na prevodno ploščo. Bolje je izbrati vtičnice z vijačnimi sponkami. Vpenjalne naprave hitro odpovejo - zaradi stalnega pritiska oslabijo, kar povzroči izgubo kontakta. Takšne vtičnice ni več mogoče popraviti; potrebna je popolna zamenjava.

Priključitev mehanizma

Če sta v ožičenje stavbe nameščena samo dva vodilna kabla - fazni in nevtralni - tretji ostane nezahtevan. Vtičnice ni mogoče ozemljiti. Če obstaja trižična žica, je treba določiti ozemljitveno žico in jo izolirati.

Kabli so povezani po barvah. Pravilno povezavo lahko preverite z multimetrom ali drugimi podobnimi napravami.

Namestitev pokrova

Zunanja plošča je pritrjena drugače, odvisno od vrste nameščene vtičnice. Klasično različico - bel plastični blok - je treba položiti na telo in pritisniti, dokler ne klikne.

Preverjanje dela je zadnja faza. Vklopijo odklopnike na skupnem hišnem transformatorju, preverijo kontakte s posebno napravo ali z neposrednim vklopom opreme. V drugem primeru, če je priključen nepravilno, lahko naprava izgori.

Namestitev vtičnice je preprost postopek.Če se najprej seznanite s pravili in varnostnimi zahtevami, preučite strukturo naprave, lahko vsakdo priključi dodaten zunanji vir napajanja.
