Namen in vrste razdelilnih omar za ožičenje

Razvodna omarica spada v kategorijo izdelkov za distribucijo električne energije, ki se uporabljajo pri namestitvi žičnih vodov v zaprtih prostorih in na prostem. Njegov funkcionalni namen izhaja iz imena, ki pomeni napravo za odklop posameznih vodnikov. Prisotnost odstranljivega pokrova na škatli omogoča servisnemu osebju prost dostop do notranjih delov ožičenja, če je treba spremeniti vrstni red preklopa. V gospodinjskih omrežjih se ta naprava uporablja za sestavljanje električnih vodil in njihovo kasnejšo distribucijo do določenih potrošnikov v stanovanju.

Vrste razdelilnih omar

Različni vzorci razdelilnih doz za električno napeljavo se razlikujejo po načinu namestitve, pa tudi po vrsti materiala, uporabljenega pri njihovi izdelavi, in po številnih drugih značilnostih. V skladu s prvim od teh meril so izpolnjeni v naslednjih spremembah:

• za notranjo ali skrito namestitev;
• za zunanjo montažo (nadzemne omarice).

Prva vrsta vgradnih izdelkov je nameščena v vnaprej pripravljenih nišah, izvrtanih v steno s posebnim nastavkom tipa "krona". Prevodniki, ki so mu dobavljeni, so prav tako nameščeni na skrivaj v posebej za ta namen pripravljenih utorih. Za zunanjo montažo je razdelilna omarica nameščena neposredno na steno ali na posebno plastično vtičnico (vezan les). Za stene, obložene s ploščami iz mavčnih plošč, se najpogosteje uporablja skrita metoda namestitve.

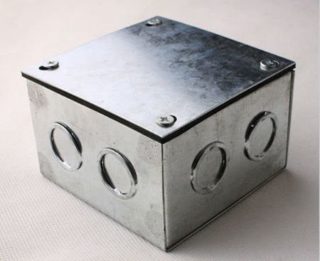

Glede na vrsto uporabljenega materiala so vse znane vrste razdelilnih omaric za električno napeljavo razdeljene na plastične in jeklene izdelke. Za izdelavo druge vrste se uporabljajo kositrane jeklene pločevine ali aluminijeve zlitine, ki niso podvržene koroziji. Škatle, ki imajo najbolj varno zasnovo, so opremljene s hermetično zaprto izolacijo iz tesnil in tesno privitim pokrovom.

Kovinsko ohišje zagotavlja varnost vodnikov, nameščenih vanj, v primeru požara za čas, ki je dovolj za delovanje zaščitnih naprav.

Plastična ohišja električnih razdelilnih omaric niso tako zanesljiva kot njihova kovinska ohišja. Kljub temu imajo naslednje pozitivne lastnosti:

• odpornost proti oksidaciji;
• dobre izolacijske lastnosti (ne prevajajo električnega toka);
• lahkotnost in poceni.

Podstavki so različnih oblik in so lahko kvadratni, okrogli ali pravokotni. Razvodna omarica okrogle konfiguracije je optimalna za linije z majhnim številom priključkov in odprto namestitev. Z velikim številom jeder je bolj priročno uporabljati pravokotne plastične ali kovinske izdelke.

Če je potrebna notranja namestitev, se okrogla škatla šteje za bolj priročno, saj je zanjo lažje izbrati nišo v steni.

Geometrijske dimenzije žičnih škatel so odvisne od skupnega števila vodnikov in njihovega preseka.

Prednosti uporabe priključnih doz

Tipsko pravilno izbrana razdelilna omarica in pravilno nameščena na izbrano mesto uporabniku nudi številne prednosti.

• S tem pristopom k organiziranju montažnih enot ni treba iskati prostih jeder za izvedbo potrebnih preklopov.
• Če veste, kje se nahajajo električne zunanje razvodne omarice, ostane le še priključitev nove naprave na obstoječo električno napeljavo z njihovo notranjo napeljavo.
• Iskanje mesta za skrito namestitev je prav tako enostavno - za to boste morali pregledati del stene nad vtičnico.
• Običajno na razdalji približno 3-5 cm od stropa najdete pobeljen plastični pokrov škatle, ki ga morate preprosto odpreti.
• V notranjosti lahko ustvarite zanesljivo povezavo vodnikov, kar zagotavlja visokokakovostno preklapljanje.

Zaradi uporabe skrite namestitve razdelilne omarice njegova prisotnost ne moti celotne notranjosti prostora. Pri odprti montaži se snop iz kompleta priključnih vodnikov položi v dekorativni kabelski kanal.

Notranja struktura in princip preklopa

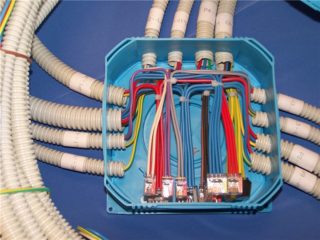

Notranji prostor tipične škatle je konvencionalno razdeljen na 4 cone z zunanjimi stenami, ki mejijo nanje.Vsak od njih ima perforirano luknjo (običajno okroglo), v katero so vstavljeni snopi kablov. Eden od njih prihaja iz razdelilne plošče z linearnim strojem in vsebuje fazne in ničelne vodnike.

Če je preklop potreben, se ožičenje začne z dveh sosednjih strani, ki prihajata iz stikal in vtičnic, ki se nahajajo v tej veji. Po izvedbi vseh potrebnih povezav se žile kablov zankasto napeljejo proti sosednjemu delu prostora.

Če so končne škatle nameščene v slepih prostorih, je lahko število vpletenih lukenj manjše.

Dimenzije notranjih prostorov razdelilne naprave omogočajo namestitev elementov standardnih konektorjev.

Metode povezovanja žic v razvodni omarici

Obstaja veliko znanih možnosti povezovanja inštalacijskih vodnikov v razdelilni omarici. Izbira določenega preklopnega načina je odvisna od materiala dobavljenih vodnikov (baker ali aluminij), okoljskih pogojev in tudi od preseka vodnikov.

Ob upoštevanju navedenih dejavnikov je povezovanje odklopljenih žic znotraj škatle dovoljeno na naslednje načine:

• preprosto zvijanje, ki mu sledi spajkanje oblikovanega kontakta;
• prek posebnih priključnih blokov;
• vijačna povezava;
• samoizolacijske sponke ali "matice" OZO;
• vzmetne sponke tipa "Wago".

Primitivno zvijanje, ki mu sledi spajkanje, se uporablja samo v primerih, ko so povezani vodniki iz homogenih materialov. Bakrenih in aluminijastih vodil ni dovoljeno kombinirati na ta način.

Sukanje z uporabo spajkanja zagotavlja kakovostne spoje in se običajno uporablja, kadar je v notranjosti škatle omejen prostor zaradi nezmožnosti namestitve veznih elementov. Prednosti te metode so enostavnost in nizki stroški oblikovanja zasuka, slabosti pa so zapletenost demontaže in potreba po dodatnem orodju - električnem spajkalniku.

Priključni bloki so optimalno primerni za ureditev zanesljive povezave žic iz različnih materialov znotraj kovinske razvodne omarice, na primer. Izdelki, ki se uporabljajo za te namene, so izdelani iz plastike in imajo v notranjosti kontaktno medeninasto pušo z vijaki. Po vstavitvi žic na obeh straneh za 5-7 mm so varno pritrjene z vijačno sponko. Plastično ohišje zagotavlja zanesljivo izolacijo kontaktov od kovinskega ohišja škatle.

Vijačna povezava je dokaj preprost, a učinkovit način povezovanja vodnikov brez njihovega neposrednega stika. Za namestitev potrebujete samo vijak, tri podložke in matico. Pripravljen je takole:

1. Na navoj vijaka se namesti podložka, nato pa se privije jedro enega od vodnikov, očiščeno izolacijskega plašča.
2. Na vrhu je nameščena še ena podložka, na katero je na enak način privit goli konec druge žice.
3. Za popoln stik je na jedro nameščena tretja podložka, nato pa je celoten sklop pritrjen s pritrdilno matico.

Za klasično vijačno povezavo so značilni nizki stroški pritrdilnih elementov, enostavnost namestitve povezav in možnost kombiniranja bakrenih in aluminijastih vodnikov.Pomanjkljivosti vključujejo slabo kakovostno pritrditev koncev različnih vodil in potrebo po prekrivanju povezave s plaščem iz izolacijskega materiala. Poleg tega ga je težko namestiti v stensko škatlo, kar je razloženo z veliko velikostjo uporabljenega izdelka z vijaki.

Samoizolacijski kontakti so izdelani v obliki plastične kapice, v kateri je nameščena posebna vzmet za pritrditev izpostavljenih koncev vodnikov. Prednosti teh konektorjev so relativno nizki stroški in prisotnost ognjevarne plastike v zasnovi. Opozoriti je treba tudi na enostavnost ureditve kontaktne povezave in velik izbor barvnih odtenkov za pokrovčke. Slabosti PPE vključujejo nizko zanesljivost pritrditve, pa tudi nezmožnost uporabe aluminijastih in bakrenih vodnikov za kombiniranje.

Vzmetni bloki Wago vam omogočajo enostavno oblikovanje zanesljivega stika med različnimi vodniki s pomočjo posebne vzvodne sponke. Pred njihovo uporabo bo treba odstraniti izolacijo na stičišču z vodniki. Ta metoda praktično nima pomanjkljivosti, razen visokih stroškov samih terminalov.

Značilnosti namestitve škatel v nevarnih razmerah in njihova oznaka v diagramih

Naslednje situacije veljajo za nevarne pogoje za namestitev priključnih omaric in urejanje notranjih povezav:

• postavitev v kopalnici;
• polaganje električne napeljave v kletnih prostorih;
• namestitev priključne omarice blizu tal ali v pogojih visoke vlažnosti (na primer pri priključitvi potopne črpalke);
• uporaba za ulično razsvetljavo.

V tem primeru so vodniki povezani samo s spajkanjem.Dovoljeno je zvijanje in kositranje nastale povezave.

Kabelski vhod v škatlo je posebej skrbno zatesnjen in največkrat zapolnjen s silikonom. V zemljo položen vod skupaj z razvodno dozo je nameščen v kovinski cevi, ki preprečuje uničenje izdelka s strani glodalcev. Poleg tega morajo biti v skladu z zahtevami PUE takšne linije ozemljene. Obravnavani varnostni ukrepi se nanašajo predvsem na kovinske razdelilne omarice, v katerih neposredni stik s fazno napetostjo ogroža uporabnika z električnim udarom.

Oznaka na diagramu

Za označevanje polj na električnih diagramih se uporabljajo posebni simboli, običajno v obliki kroga ali kvadrata z ravnimi črtami, ki vodijo do njih. Glede na povezavo z grafičnimi simboli jih delimo v naslednje kategorije:

• uvodni okvirji;
• podružnični izdelki;
• direktni razdelilniki;
• priključne (slepe) omarice.

Vsak od elementov, označenih z eno ali drugo ikono, opravlja svojo funkcijo, ki se kaže v razliki v njihovih grafičnih prikazih (po GOST 2.755-87).
