Žica znamke PV-3 s prečnim prerezom 6 mm velja za univerzalno rešitev tako za povezovanje napajalnih enot in naprav kot za organizacijo ozemljitvenih vodov. Da teh komunikacij ne bi zamenjali med seboj, so na voljo barvne razlike. Prednost žice PV-3 1x6 je povečana fleksibilnost, kar olajša namestitev na težko dostopnih mestih.
Konstrukcijske značilnosti in razlaga oznak
Žica PV-3 je enodelna struktura iz vijačnega bakrenega jedra in izolacije iz polivinilklorida. Hkrati GOST dovoljuje enožično zasnovo, vendar je ni v trgovinah zaradi številnih pomanjkljivosti, vključno z nizko prožnostjo in povečano krhkostjo.
Označevanje:
- P - žica;
- B - PVC izolacija;
- 3 - razred prožnosti jedra bakrene žice.

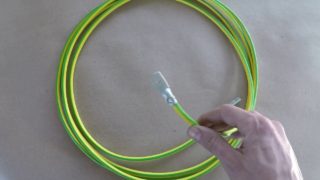

Izolacija je lahko enobarvna ali dvobarvna. Pogosta vrsta mešane barve je rumeno-zelena. Tako so označene žice, namenjene organizaciji ozemljitvenih zank. Zahvaljujoč večžični strukturi jedra ima izdelek visoko prevodnost.
Specifikacije
Rumeno-zelena žica PV-3 1x6 ima zadostno vzdržljivost za uporabo v ekstremnih pogojih. Njegova izolacija lahko prenese temperature od -60 do +70 stopinj Celzija. Odporen je na učinke pare ali kondenzacije.
Polivinilklorid, iz katerega je izdelana izolacija, ni dovzeten za plesen. Ne gori, ampak se topi, kar omogoča izogibanje požaru, če je prekoračena dovoljena obremenitev in se jedro pregreje. Prednosti izolacije so moč, odpornost proti obrabi in neprivlačnost za glodavce. Standardna življenjska doba je 15 let, po kateri se lahko lastnosti žice spremenijo na slabše in jo je treba zamenjati.
S presekom jedra 6 kvadratnih metrov. mm. PV-3 lahko prenese tok do 46 A, če je položen ločeno, in do 35 A, če gredo štirje vodniki drug poleg drugega. Teža enega metra takšne žice s prečnim prerezom 6 mm2 je 0,07 kg.
Jedro je samo iz bakra. V skladu z GOST je uporaba bimetalnih jeder nesprejemljiva.
Področje uporabe
PV-3 se lahko uporablja pri organizaciji gospodinjskih in industrijskih električnih omrežij. Njegova vsestranskost in nezahtevnost omogočata uporabo pri namestitvi stanovanjske električne napeljave, tovarniških komunikacij, za priključitev električne opreme v garaži itd. Odpornost na paro, vlago in kondenzacijo omogoča uporabo te žice v kopelih, savnah in drugih prostorih z visoko temperaturo in vlago.
Dvojna izolacija vključuje uporabo žice PV3 1x25 pri polaganju omrežij z napetostjo do 1000 V samo v zaprtih prostorih.Ni sposoben sprejemati toplote iz bakrenega jedra, zato je verjetnost, da se med preobremenitvijo stopi, enaka ničli. Njegova pomanjkljivost je premajhna odpornost na neposredno sončno svetlobo, zato je namestitev na prostem prepovedana.
Ločeno je treba omeniti možnost uporabe žic med montažo električnih omaric. Njegova fleksibilnost in temperaturna odpornost sta idealni za ustvarjanje kratkih mostičkov med električnimi bloki. V tem primeru je treba konce stisniti s konicami, ki ustrezajo prečnemu prerezu, da se prepreči segrevanje jedra na mestu stika. Pri uporabi priključkov s sponkami so na robovih žice nameščene zanke.
Razlike med PV-3 in PuGV
Oznake se med seboj razlikujejo le po tem, da so opisane v različnih GOST-ih, od katerih je eden zastarel. Zato sta PV-3 in PuGV ista žica, ki imata različna imena. Prvi je opisan v GOST 6323-79, ki je že odpravljen. Drugi ga je nadomestil, njegove značilnosti so vključene v GOST R 53768-2010. Glavna razlika med žico PuGV in PV-3 se lahko šteje za višji razred fleksibilnosti (peti), ki se je pojavil v novem PuGV. PV-3 postaja vse manj pogost v trgovinah, ker ga podjetja ne proizvajajo več.
Ko se PuGV sprosti, se v izolacijski sestavi naredijo nekatere spremembe, ki povečajo njegovo zanesljivost. Nova modifikacija ima dodatne komponente, ki imajo oster kemični vonj, ki odbija podgane in miši.
PVC je pridobil dodatno odpornost proti obrabi, kar omogoča uporabo te žice v nekaterih premičnih strukturah za kratka obdobja uporabe.
Pogoji za polaganje žice
Glede na vsestranskost PV-3 je težko govoriti o kakršnih koli omejitvah pri njegovi namestitvi. Uporabljati ga je treba v stacionarnih sistemih, saj lahko nenehno premikanje in upogibanje poškodujeta bakreno jedro. Montaža se lahko izvede v posebnih kabelskih kanalih, rokavih, pladnjih in utorih. Zavoji do 90 stopinj so dovoljeni s polmerom 5d. Pri namestitvi več žic PV-3 s presekom 6 mm2 se največji dovoljeni tok hkrati zmanjša. To točko je treba upoštevati pri načrtovanju komunikacij.
Žica se lahko uporablja za organizacijo začasnih omrežij brez dodatne zunanje zaščite. V tem primeru ga je treba pritrditi z nosilci ali sponkami na fiksne dele opreme ali steno. Dolgotrajno delovanje v tem načinu lahko povzroči poškodbe izolacije in motnje njenih lastnosti, kar lahko povzroči okvaro.
Preverite ob nakupu
Zaradi poplave trga s ponarejenimi kabelskimi izdelki je treba pred nakupom skrbno preveriti žice PV-3. Če želite kupiti kakovosten izdelek, morate upoštevati nekaj preprostih nasvetov:
- Izberite izdelke, ki so označeni z ustreznim GOST in ne TU. Proizvajalci si prizadevajo prilagoditi tehnične pogoje lastnim potrebam, da bi zmanjšali stroške, in dajo v prodajo izdelke, ki ne ustrezajo standardom.
- Podatki, natisnjeni na izolaciji, morajo biti enaki tistim na etiketi tuljave. Če obstajajo neskladja, so lahko izdelki ponarejeni ali neskladni z GOST.
- Prerez je treba preveriti s čeljustjo, saj nekateri proizvajalci namerno proizvajajo "prirezano" žico.
- Prodajalec je dolžan predložiti potrdilo o skladnosti, ki bo vsebovalo podatke o testiranju žice na preboj, kot tudi na odpornost jedra.
Po želji lahko dodatno preverite upor z visoko natančnim ohmmetrom. Če poznate dolžino žice, določite skladnost z deklariranimi značilnostmi ne bo težko.
