Za ureditev napajanja so potrebni osnutki. Če želite razumeti risbo in jo prebrati, morate poznati simbole. Odklopnik je na diagramu označen drugače, kar pogosto vodi do nesporazumov in napak pri sestavljanju električnih plošč in namestitvi ožičenja.
Simboli električnih elementov in vrst vezij
Začetno vprašanje, s katerim se običajno sooči vsak električar, je projektna dokumentacija prostora ali objekta, ki ga je treba elektrificirati. Preden nadaljujete z namestitvijo opreme, mora usposobljeni strokovnjak prebrati priložene dokumente.
Oprema in elementi na diagramu so lahko označeni s črkami ali grafičnimi slikami. Risbe so razvite v skladu z GOST in pravili za označevanje opreme in elementov na risbah in načrtih. Podroben opis in zahteve za električna vezja so podani v GOST 2.702-2011 ESKD. Na diagramih so poleg grafičnih in črkovnih simbolov navedene nazivne mere.
Obstaja veliko vrst različnih shem.V elektrotehniki se najpogosteje uporabljajo tri glavne vrste. Funkcionalni prikazujejo glavne komponente naprave brez podrobnih podrobnosti. Videti so kot niz ločenih blokov, ki so med seboj povezani na določen način. Diagram daje splošno predstavo o delovanju objekta.
Shematski diagram vsebuje podrobna navodila za vsak element, njegove kontakte in povezave. Opisuje lahko tako posamezno napravo kot električno omrežje. Enočrtni diagrami označujejo napajalna vezja. Način kontrole in kontrola sta opisana na posebnem listu. Če naprava ni kompleksna, je vse postavljeno na en dokument.
Sheme ožičenja prikazujejo elemente in njihovo natančno lokacijo. Če gre za ožičenje v stanovanju ali hiši, navedite mesto namestitve stikal, svetilk in vtičnic. Navedene so tudi razdalje in poimenovanja. Označite položaj delov, vrstni red in način njihove povezave.
Naprava na diferenčni tok (RCD) in avtomatski odklopnik na diagramu nimata posebne geometrijske zasnove. Za njihovo grafično izvedbo se uporabljajo slike blokov in dinamičnih blokov. Vsaki napravi na diagramu je dodeljena črkovna oznaka in označena je številka položaja.
Poleg tega so navedeni parametri elementov, ki so na risbi. Opišejo osnovne podatke o elementu, da ne pride do napak pri montaži in izberejo ustrezno napravo. Ti simboli se uporabljajo za izdelavo risb električnega napajanja, električne opreme in električne razsvetljave. In tudi v osnovni enočrtni shemi električnih plošč.

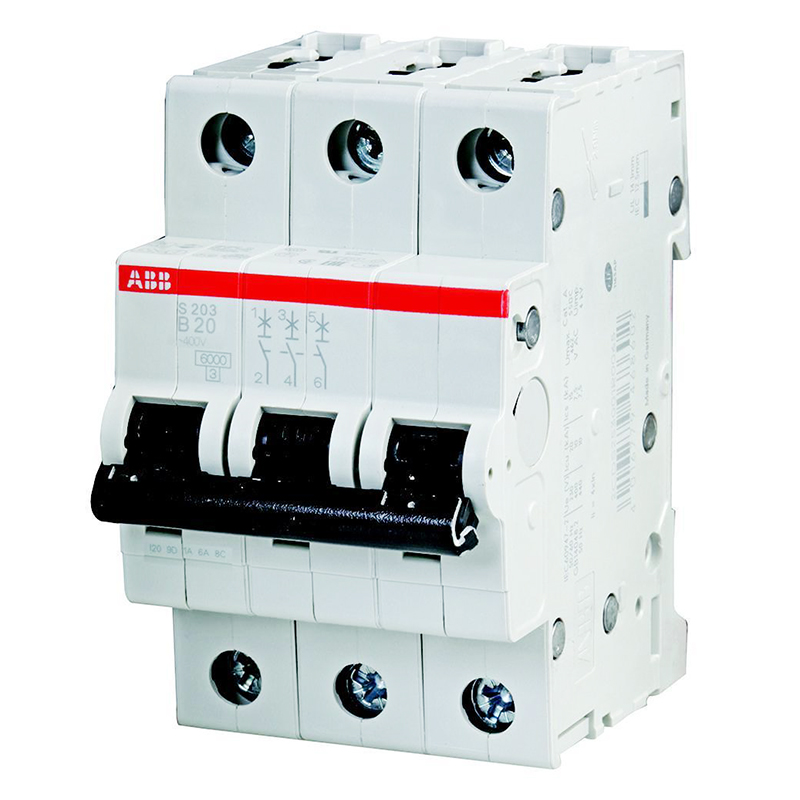

Oznaka odklopnika na diagramu
Konvencionalna grafična oznaka stroja v diagramu je določena z GOST 2.755-87 ESKD, alfanumerično - GOST 2.710-81 ESKD.Za označevanje ni posebnih zahtev, zato električarji pogosto uporabljajo lastne vrednosti in oznake. Najdete lahko dokumentacijo, kjer se definicija stikalne naprave v različnih projektih razlikuje.
Vsak oblikovalec lahko pri izvedbi vezja upodablja RCD po lastni presoji. Dovolj je, da v pojasnilih k diagramu navedete UGO (simbolične grafične simbole) in njihovo razlago.

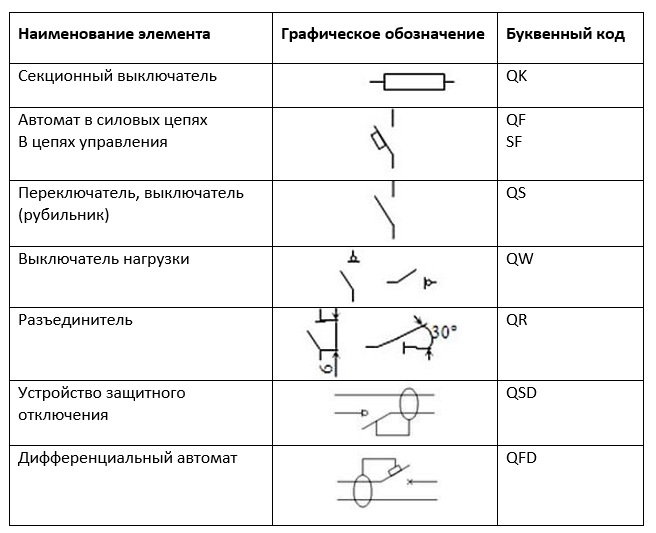

Glede na značilnosti naprave imajo elementi različne črkovne simbole, kot tudi naslednje grafične simbole na električnih shemah.
Priporočljivo je postaviti odklopnike kot QF1, QF2, QF3. Ločilna stikala – QS1,QS2,QS3. Varovalke na diagramih so prikazane kot FU s serijsko številko, kjer kodiranje črke Q pomeni stikalo ali stikalo močnostnih tokokrogov, F pa zaščitno. Ta kombinacija je zelo uporabna ne samo za običajne stroje, ampak je lahko oznaka za diferencialni stroj v diagramu.
Za RCD se uporablja kombinacija QSD; oznaka diferencialnega odklopnika na diagramu izgleda kot QFD.
Oznaka RCD na enovrstičnem diagramu

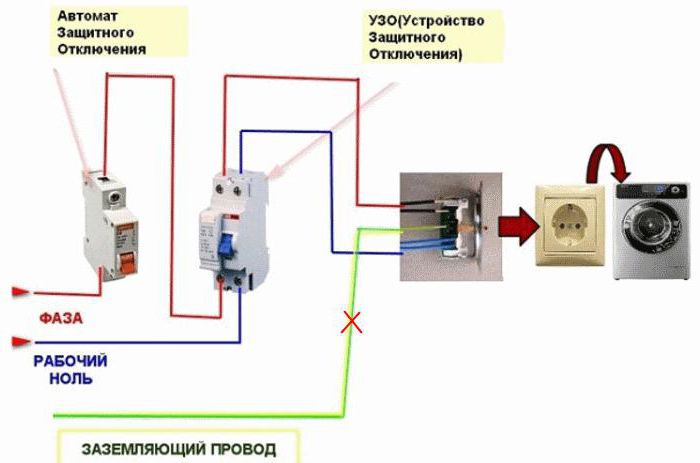

To je vrsta stikalne naprave, katere funkcije vključujejo odklop omrežja ali njegovega dela, ko je presežena določena raven diferenčnega toka. Naprava izboljšuje električno varnost in preprečuje izredne razmere, tako v industrijskem sektorju kot doma. Diagram povezave RCD je preprost, vendar lahko napake v namestitvi povzročijo resne težave.

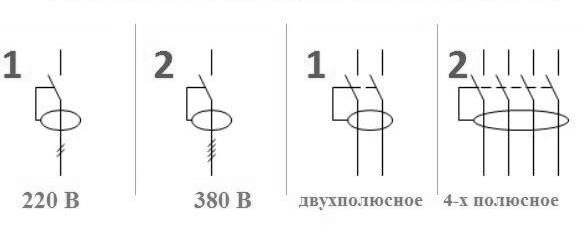

Tako lahko na diagramu vezja označite RCD.
RCD se skupaj z drugimi elementi v projektni dokumentaciji najpogosteje izvajajo pogojno, zaradi česar je težko razvozlati načelo delovanja celotnega vezja in posameznih elementov.Slika varnostne naprave je lahko videti kot običajno stikalo. Toda v nelinearnem diagramu predstavlja dve stikali, ki se nahajata vzporedno. V eni vrstici so simbolično upodobljeni elementi, žice in drogovi.
Vsak shematski prikaz mora biti pravilno sestavljen in nato prebran. Najmanjša napaka lahko povzroči okvaro RCD ali celotnega sistema. Pomembno je upoštevati naslednje pogoste napake:
- Po zaščitni napravi sta priključena ničla in ozemljitev. Če je diagram napačno interpretiran, je lahko nevtralni vod priključen na odprt del električne napeljave ali na nevtralni zaščitni vodnik.
- Če naprava ni priključena v polni fazi, pride do napačnega delovanja stroja.
- Nepravilna povezava vodnikov v vtičnicah vodi do sprožitve naprave, tudi če v vtičnico ni ničesar vstavljenega.
- Povezava ničelnih vodnikov dveh strojev vodi do nenadzorovanih izklopov.
- Pogosta napaka je situacija, ko se pomešajo faze in ničle, ki pripadajo različnim napravam.
- Neupoštevanje polarnosti vodi do gibanja tokov v eno smer. Pred namestitvijo se morate natančno seznaniti z lokacijo terminalov.
Vedno se izvede idejni projekt, pri čemer se upoštevajo morebitne napake, ki se pojavljajo v omrežju. Če je dokument pravilno sestavljen, je delovanje zaščitne naprave učinkovito.
Pomembno je, da se spomnite varnostnih ukrepov. Občasno je treba pregledati žice; če so poškodovane, se sproži RCD in se napajanje ustavi. Zato je bolje, da ne odlašate s popravili.
Primer pravega projekta
Enovrstični shematski diagram (OSD) ni nič drugega kot risba načrta, na primer stanovanja. Navesti mora distribucijske skupine. Če želite to narediti, morate izmeriti vse stene in narisati risbo v merilu. Potrebovali boste več izvodov, da na vsakem prikažete ločeno skupino.
Razdelilne skupine so točke, ki bodo priključene na eno stanovanjsko stikalno napravo. Vsega ožičenja ni mogoče povezati v eno skupino. V nasprotnem primeru boste potrebovali močan kabel, ki bo prenesel obremenitev vseh naprav.
Odvisno od števila sob in prisotnosti naprav, ki porabljajo energijo, lahko distribucijske skupine izgledajo takole.
- osvetlitev sobe, hodnika in kuhinje;
- luč in vtičnice v stranišču;
- vtičnice v dnevni sobi;
- vtičnice na hodniku in v kuhinji;
- električni štedilnik.
Prostore z visoko vlažnostjo je priporočljivo povezati kot ločeno skupino, kar zahteva namestitev RCD. Če so v stanovanju majhni otroci, je na vsako skupino priključena zaščitna naprava.

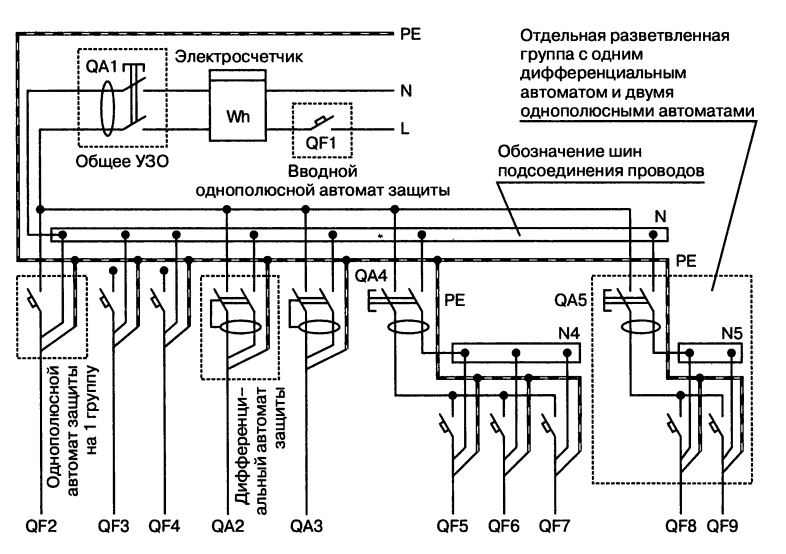

Za pravilno povezavo stikalne plošče in razdelilnih skupin je potreben shematski ali enočrtni diagram.

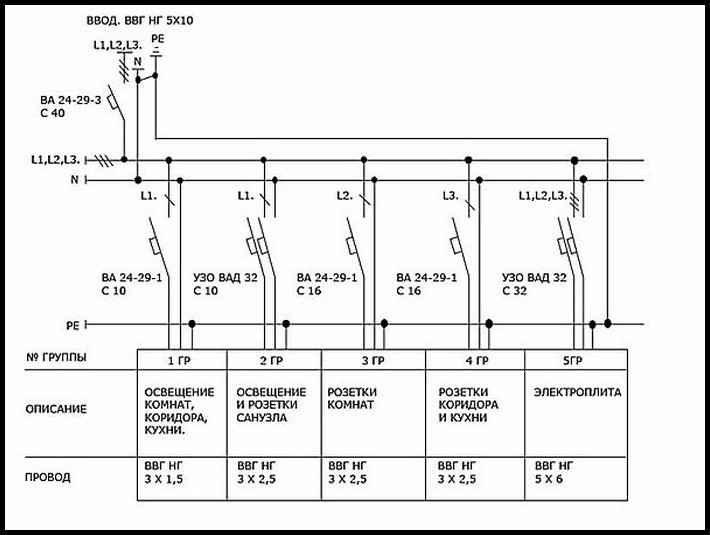

Ta primer prikazuje povezavo s trifaznim napajanjem. Celotno stanovanje se napaja iz vhodnega kabla 5 žil, preseka 10 mm2. Faze so oštevilčene kot L1, L2, L3, ozemljitev je PE, ki je zaprta na nič. Vnosna naprava (IA) izklopi vse skupinske naprave, ki so označene na enak način.
Risba omogoča določitev števila in znamke potrebnih zaščitnih naprav.Izračunajte število stikal in vtičnic ter koliko metrov kabla boste potrebovali.
Vse žične povezave morajo biti v razvodnih omaricah. Za vsako sobo je priporočljiva ločena škatla. Če je na primer v kuhinji plinski kotel in druge električne naprave, bosta potrebni dve razvodni omarici.
Za vgradnjo vtičnic in stikal ni posebnih zahtev. Nameščeni so tako, da je priročno. V kuhinji in na delovnem mestu so vtičnice nameščene nad mizo.
Stacionarni gospodinjski aparati, kotli, nape, sušilniki za brisače so priključeni neposredno preko priključnih blokov. Internetne in TV vtičnice je mogoče kombinirati z električnimi vtičnicami.

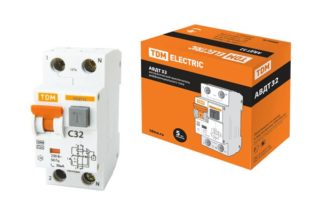

Oznaka diferencialnega stroja na diagramu

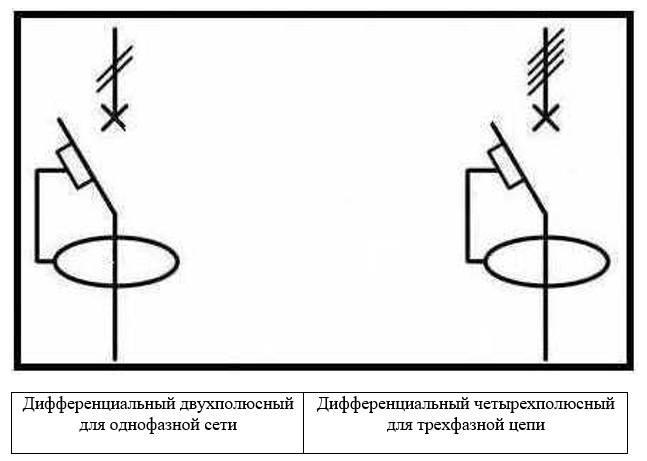

Diferenčni odklopnik združuje napravo za diferenčni tok in odklopnik v eni napravi, po čemer se razlikuje od RCD. V tem primeru je grafični prikaz na diagramu videti takole.
Če so alfanumerične oznake Q1 sprejete za RCD, potem za RCBO (odklopniki na diferenčni tok) - QF1. Črke označujejo funkcije naprave, številke pa njeno serijsko številko v vezju. Druga kombinacija črk je QF1D, kjer D pomeni "diferencial".
Glavna značilnost takšnih naprav je nazivni obratovalni tok, pri katerem je stroj dolgo časa vklopljen. Ti indikatorji so strogo standardizirani, tok pa ima lahko naslednje vrednosti: 6 amperov; 10; 16; 25; 50 itd.
Druga pomembna lastnost je zmogljivost. Indikator toka je označen s črkami B, C, D, ki stojijo pred vrednostjo nazivnega toka. Na primer, kombinacija C16 pravi, da je odklopnik C, zasnovan za nazivni tok 16 A.

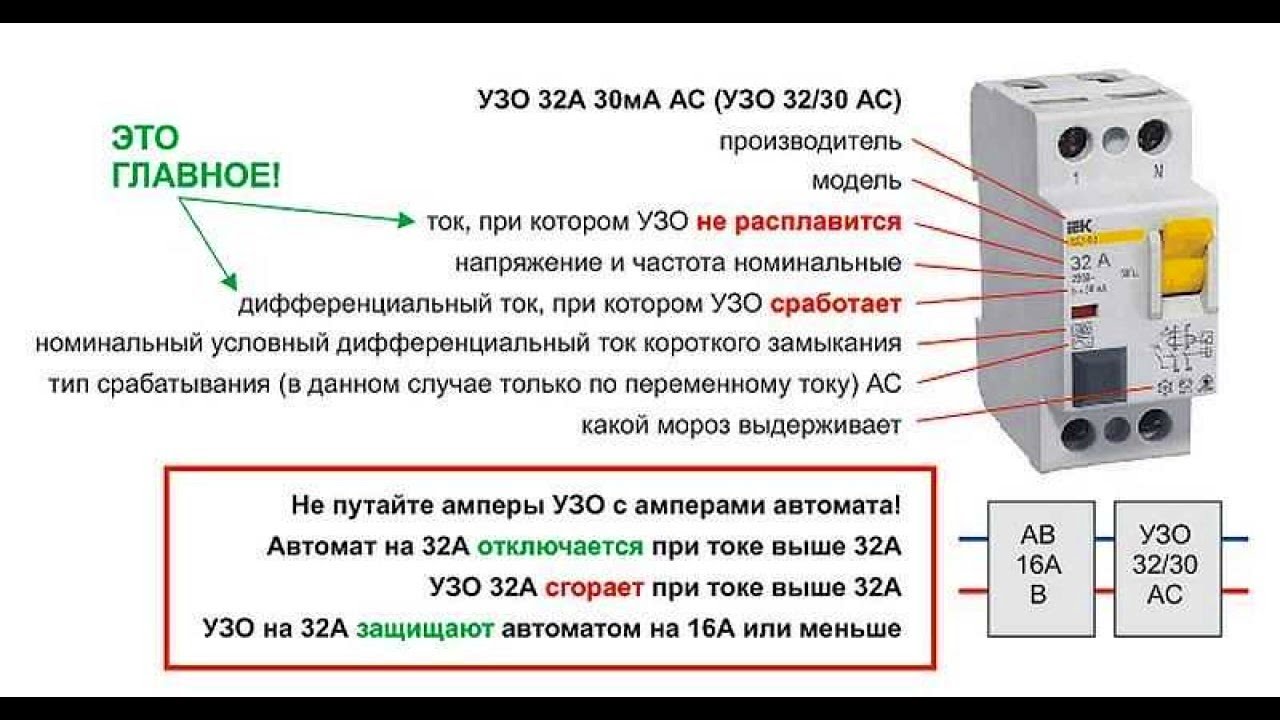

Diferencialni dovoljeni indikator se ujema z naslednjimi serijami: 10; 30; 100; 500 miliamperov. Na ohišju naprave je označen z znakom "delta" s številko, ki ustreza toku uhajanja.
Delovne zmogljivosti stroja so zasnovane za nazivno napetost 220 voltov za enofazno vezje in 380 za trifazno.

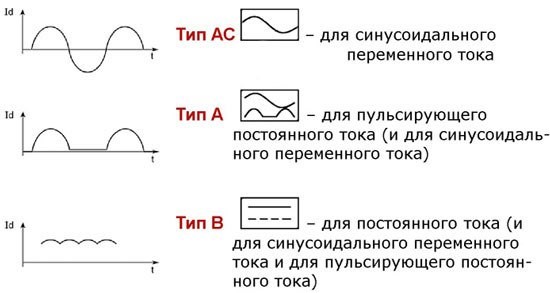

Difavtomati se razlikujejo po vrsti, odvisno od toka uhajanja in so označeni z naslednjimi črkovnimi indeksi:
- A – odziv na uhajanje izmeničnega ali enosmernega pulzirajočega toka;
- AC – zasnovan za delovanje v primeru puščanja s konstantno komponento;
- B – tip naprave, ki vključuje obe prejšnji možnosti.
To značilnost lahko označite z majhno sliko, ki označuje vrsto toka.
Naprave delujejo selektivno in imajo možnost zakasnitve odzivnega časa. S tem je zagotovljen selektivni izklop naprave iz omrežja in stabilnost zaščitnega sistema. Ta značilnost je označena s črko S in daje zakasnitev 200–300 milisekund. Oznaka G ustreza 60–80 milisekundam.
Ker zagonski tokovi presegajo delovno vrednost, je zaščita zasnovana tako, da elektromagnetno neodvisni sprožilec izklopi napravo, ko je tok nekajkrat višji od nazivne vrednosti.
Regulativni dokumenti vsebujejo veliko posebnih kod in znakov. Večina jih se praktično ne uporablja v vsakdanjem življenju. Če želite pravilno prebrati električni diagram, morate poznati osnovne simbole in upoštevati nekatere nianse. Eden od njih je država izvora opreme, kablov ali napeljave, saj obstajajo razlike v oznakah in simbolih, kar otežuje pravilno interpretacijo risbe.
