Avtomatski odklopnik AP-50 se uporablja za zaščito elektromotorjev in drugih električnih inštalacij pred preobremenitvijo in kratkim stikom. Uporabljajo se tudi za zagon in zaustavitev motorjev in električnih tokokrogov.
Naprava za jurišno puško AP-50
Izdelki v tej seriji so na voljo z dvema in tremi poli. Naprave iz prve skupine so zasnovane za enosmerni tok z nazivno napetostjo do 220 V in izmenični tok - do 500 V (50-60 Hz). Modeli s tremi poli delujejo samo z izmeničnim tokom (parametri so enaki kot pri dvopolnih napravah). Električna vsebina stroja je nameščena v plastičnem ohišju, ki vključuje odstranljivo sprednjo ploščo, dno in glavni del.
Stikalo ima 4 tehnološke enote:
- krmilni mehanizem, ki temelji na prostem sproščanju, s takojšnjim aktiviranjem gumbov za vklop in izklop;
- komore, ki ugasnejo električni oblok (nahajajo se na dnu naprave);
- ultravisoki tokovni sproščalci - toplotni (na vrhu prekriti z zaščitno ploščo iz tekstolita) in elektromagnetni;
- kontaktni sistem, vključno s stacionarnimi in gibljivimi elementi.
Magnetni sprožilec je odgovoren za ultra hiter neuspel vžig v območju tokov kratkega stika, toplotni sprožilec pa se aktivira v preobremenitvenem območju, višji kot je tok, krajši je odzivni čas. Tovarniška kalibracija izpustov se izvaja pri temperaturi zraka 35 °C. Naprava ima tudi vhode in izhode za kabelsko napeljavo. Montira se na navpično ali vodoravno podlago s pomočjo para vijakov. V notranjosti ohišja je dovolj prostora, kar vam omogoča namestitev dodatnih elementov - na primer sprožilca za izjemno nizko napetost (čeprav so na voljo modeli, v katerih je tovarniško vgrajen) ali blok kontaktov. Pod gumbi krmilnega mehanizma je vzvod, ki uravnava občutljivost izpustov.

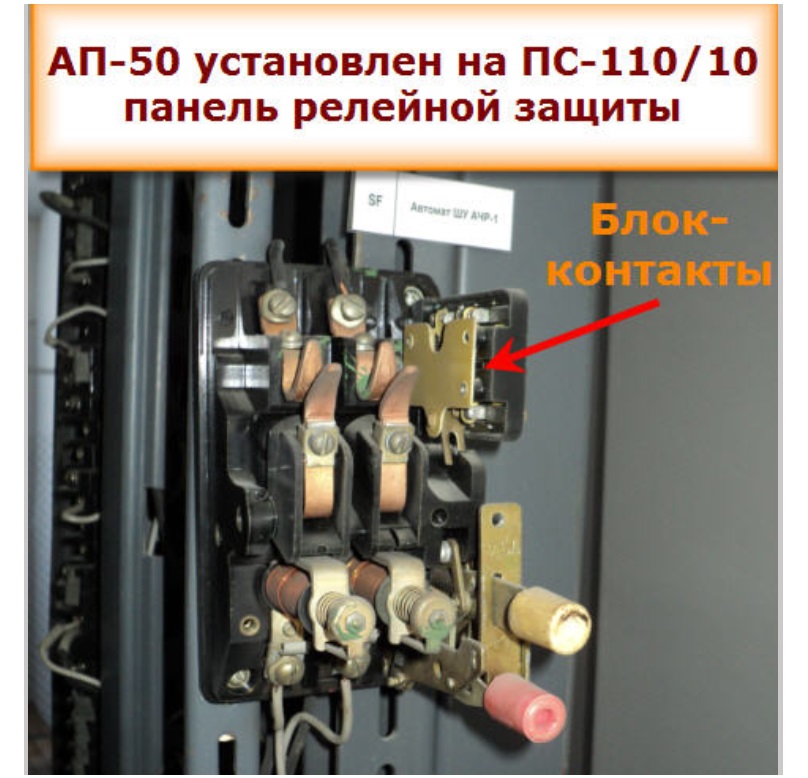

Med modeli AP-50 so tisti, ki sploh niso opremljeni z blok kontakti, ampak tisti z enim ali dvema kontaktoma. V napravah, ki niso opremljene s takšno komponento, jo lahko namestite sami.

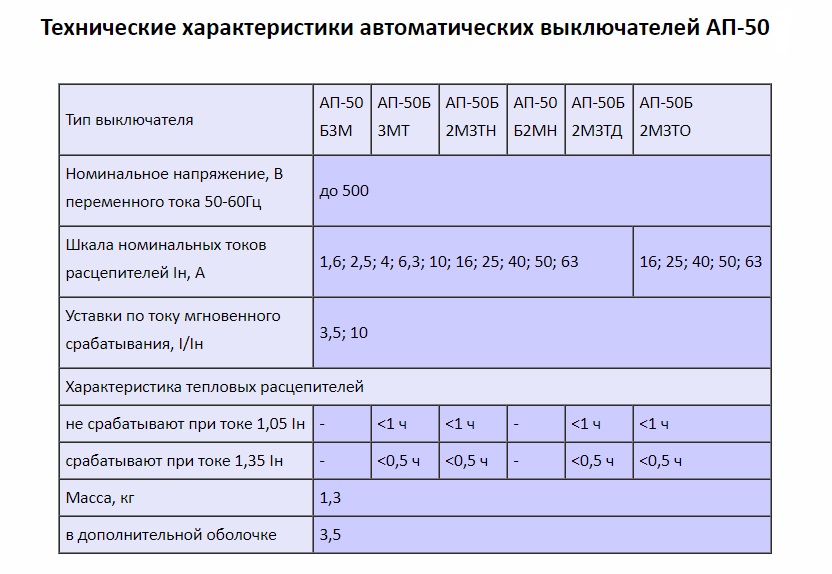

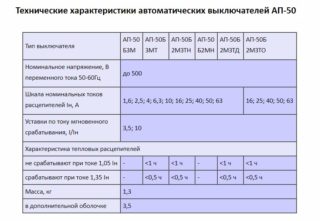

Specifikacije
Pri sobni temperaturi (15-25 °C) so značilnosti delovanja termičnega sprožilca naslednje:
- s tokom 1,05 In ne pride do izklopa eno uro;
- kontakti se odprejo v pol ure pri toku 1,35 In;
- če je obremenitev 6 In poslana na enega od polov, se sprostitev preobremenitve aktivira v 2-15 sekundah;
- po izklopu lahko napravo naslednjič vklopite po 2 minutah (v tem času se mehanizem ohladi).
Stroji so zasnovani za omejeno število vklopov in ustavitev (50.000). Največja preklopna zmogljivost za tokove do tokov do 10 A je 50.000, za 16-25 A - 25.000, za višje vrednosti - 20.000. Največji tok, pri katerem se naprava vklopi, je 10 A.
Občasno morate napravo očistiti pred prahom in umazanijo, preveriti položaj kontaktov (ne sme biti neporavnanosti). Potrebno je redno odstranjevati prah iz okolice naprave. Prah ima močne prevodne lastnosti in lahko zlahka povzroči okvaro stikala.
Razred omejitve toka (hitrost izklopa)
Tehnična dokumentacija, ki je priložena napravi, ne vsebuje podatkov o odzivni hitrosti prekinitve. Toda ta parameter je mogoče določiti med praktičnimi preizkusi v organizacijah za zagon. Pravilno delujoče stikalo ustvari izklop v 0,01–0,015 s. Če čas preseže 0,2 s, se naprava šteje za okvarjeno. Ob upoštevanju pomembnega giba jedra je trenutni mejni razred za to skupino naprav v območju enotnosti. V primerih, ko ima ta parameter pomembno vlogo, je bolje kupiti stroj druge znamke z večjo hitrostjo.
Sprožilne lastnosti

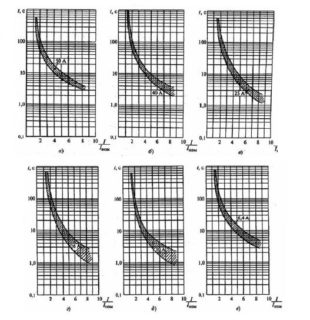

Časovno-tokovne karakteristike serije naprav AP-50 se razlikujejo glede na jakost toka.Za In 1,6, 2,5 in 4 A je odzivni čas pri majhnih večkratnikih toka (2-4) manjši kot pri velikih vrednostih In, pri visokih preobremenitvah pa je, nasprotno, nekoliko daljši. Toplotni sprožilci pri vseh trenutnih vrednostih se sprožijo s preobremenitvijo 1,5-3-krat, odzivni čas pa se giblje med 70-300 s. Magnetni sprožilci pri 3,5 In se vklopijo počasneje (do 60 s), pri 10 In pa se aktivirajo pri osemkratni ali več preobremenitvi v enomestnem številu sekund.
Princip delovanja
Proizvajalci avtomatskih odklopnikov AP-50
Stroji so izdelani v ruskih in ukrajinskih podjetjih. Med prvimi sta največja proizvajalca Kursk Electrical Apparatus Plant (njeni izdelki nosijo oznako AP50B) in Elektrokontaktor iz Čeljabinska, ki uvaja nekaj sprememb v zasnovi: kvadratni gumbi namesto okroglih, kontakti za priklop v omrežje so nameščeni na površino ohišja. V Ukrajini stikala proizvaja UPP UTOS, ki se nahaja v regiji Žitomir v mestu Korosten.
Testiranje jurišne puške AP50
Ta postopek vključuje preverjanje delovanja dveh glavnih sprostitev. Postopek uporablja tok z različnimi stopnjami preobremenitve.
Preverjanje toplotnega sprožilca AP50

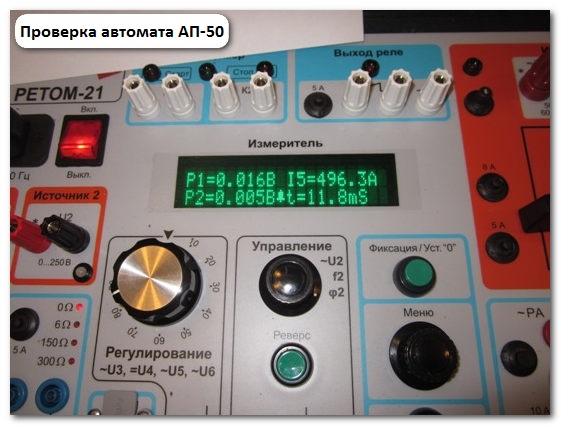

Kot testirano napravo lahko uporabite na primer RETOM-21. Po zaporedni povezavi polov je povezan s skrajnimi poli stikala. Testiranje se izvaja s tremi vrstami toka:
- 1,05 * In ali 1,1 * In (kjer je In nominalna vrednost) – pri dovajanju takega toka naprave ne smete izklopiti eno uro;
- 1,35 * In – tok, pri katerem naj bi prišlo do izklopa v pol ure;
- 6 * In – ko se uporabi taka preobremenitev, se zaustavitev zgodi v 2-15 sekundah.
Postopek vam omogoča, da preverite uporabnost stroja, ko se odziva na različne stopnje preobremenitve.
Preverjanje elektromagnetnega sprožilca AP50
Ta sprostitev se sproži, ko pride do desetkratne preobremenitve (10 * In, to je 500 A). Izklop se mora zgoditi v 0,1-0,2 s; če odziv traja dlje, se naprava šteje za okvarjeno.
Naprave serije AP-50 so zelo primerne za zaščito omrežij pred prekomerno obremenitvijo in preprečevanje kratkih stikov. Če pa je razred omejitve toka zelo pomemben, je bolje izbrati stroj s hitrejšim delovanjem. Pomembno je tudi upoštevati pogoje delovanja - ne dovolite, da bi prekomerna zračna vlaga in voda prišla na ohišje ali v notranjost stikala
