Določanje faze in ničle v električni napeljavi z in brez orodja

Razumevanje električnih napeljav je bistvena veščina za vsakega domačega mojstra. Če želite popraviti in zamenjati ožičenje, popraviti gospodinjske električne aparate, namestiti vtičnice in stikala, morate določiti fazo in ničlo. Fazne in nevtralne žice v enofaznem ali trifaznem omrežju najdete na različne načine - vizualno, z uporabo posebnih orodij. Izbira metode je odvisna od samega prevodnika in pogojev testiranja.

Identifikacija z barvnim označevanjem

Pravo jedro najlažje poiščemo po barvi izolacije. Barva žic v električni napeljavi in ​​njena oznaka urejajo državni standardi. V skladu z mednarodnim standardom IEC morajo proizvajalci izolacijo vsakega jedra pobarvati v drugo barvo. V enofaznem omrežju je barva žic v električni napeljavi 220 V naslednja: nič mora biti modra ali svetlo modra, ozemljitev mora biti rumeno-zelena (včasih v obliki črte), faza lahko ima kateri koli drug odtenek. Običajno je barva faznega jedra rjava.V dvožilni žici je nič modra, faza je druge barve. Kakšna je barva faze v večfaznem omrežju, je odvisno od proizvajalca. Ponavadi je črna, rjava, rdeča.

Ta metoda določanja ni zanesljiva. Vsi proizvajalci ne upoštevajo uveljavljenih zahtev, zato so lahko jedra označena drugače. Še posebej nevarno je iskanje po barvnih oznakah v starih hišah - tam so bile vse žile bele.

Uporaba indikatorskega izvijača

To je eden najpogostejših gospodinjskih načinov iskanja faze. Indikatorski izvijač lahko za malo denarja kupite v kateri koli trgovini s strojno opremo ali električnim materialom. Je klasičen ploščat izvijač z indikatorjem na ročaju. Ohišje je izdelano iz dielektrika za varno delo mojstra.

Konica indikatorskega izvijača je kontaktna konica. Takšne naprave ni priporočljivo uporabljati pri kompleksnih popravilih. To bo skrajšalo življenjsko dobo izdelka, zaradi česar ne bo mogoče določiti faznega vodnika.

Če želite najti fazo, se morate s konico indikatorja dotakniti ogoljenega vodnika. Nato se morate s prstom dotakniti kontaktne ploščice. Če lučka na izvijaču sveti, se je konica dotaknila faze. V nasprotnem primeru nič ali maso. Če oba prevodnika pokažeta fazo, je mogoče oceniti resno okvaro.

Opisani algoritem je primeren za najpreprostejše izvijače. V prodaji lahko najdete izboljšane izdelke, ki vam omogočajo zvonjenje verige in izvajanje drugih operacij. Navzven so podobni običajnim indikatorskim izvijačem, vendar se namesto neonske žarnice uporablja LED. Metoda določanja se bo v tem primeru nekoliko spremenila.Tehniku ​​se ni treba dotikati kontaktne ploščice - samo dotaknite se izvijača do jedra.

Določitev z uporabo multimetra

Vsak domači električar bi moral imeti v svoji škatli z orodjem multimeter. To je univerzalni tester, ki vam omogoča preverjanje delovanja elektronskih komponent, merjenje napetosti in toka ter testiranje tokokrogov. Poceni in kakovostno napravo s preprosto funkcionalnostjo lahko kupite za 300-500 rubljev. Profesionalni električarji uporabljajo dražje naprave z dodatnimi možnostmi in minimalno napako.

Glede na način delovanja obstajata dve vrsti multimetrov - elektronski in analogni. Kazalec ali analog je preprosta naprava s puščico. Digitalni multitester prikazuje vrednosti v številkah. Metoda določanja je enaka za obe vrsti naprav.

Pravila za delo z multimetrom:

• Meritev ni mogoče izvajati pri visoki vlažnosti.
• Okvarjene sonde se ne uporabljajo.
• Merilna meja mora presegati izmerjeno vrednost.
• Pri meritvah je prepovedano vrteti gumbe ali nastavljati druge omejitve.

Trenutno se aktivno uporabljajo digitalni multimetri. Algoritem preverjanja se lahko razlikuje.

Ožičenje treh žic brez oznak

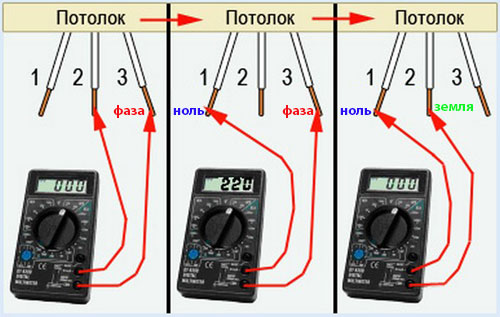

Izberete lahko način izključitve. Za iskanje faze je treba sestaviti multimeter in postaviti sonde na levo in desno - črno v COM konektor, rdeče v konektor za merjenje napetosti. Stikalo naj bo v sektorju izmenične napetosti V~ ali ACV. Puščica izbere mejo napetosti - preseči mora napetost omrežja. Na testerju lahko vidite vrednosti 500, 600, 750 W, odvisno od modela.

Nato se opravijo meritve napetosti med ogoljenimi vodniki. Obstajajo lahko 3 možnosti:

• Med ničlo in fazo mora biti napetost blizu omrežne napetosti 220 V.
• Med fazo in ozemljitvijo je lahko tudi 220 V. Če je vod zaščiten s sistemom RCD, se lahko stroj sproži. Če ni RCD ali obstaja minimalni tok uhajanja, bo prikazana napetost znotraj nominalne napake.
• Med ničlo in zemljo je nična napetost.

Po končanih meritvah se tester izklopi, konci vodnika se izolirajo in označijo. To lahko storite z barvnim trakom ali lepilnim trakom z ustreznimi napisi.

Preverjanje kontakta v vtičnici z neposrednim merjenjem napetosti

Pripravimo multimeter in izvedemo kontrolno meritev napetosti v vtičnici. To vam omogoča, da preverite, ali na liniji ni prekinitev in ali naprava sama deluje. Če so številke, prikazane na zaslonu, pravilne, je povezava pravilna.

Rdeča sonda se mora dotakniti prevodnika, ki se preskuša. Pri preverjanju vtičnice je sonda nameščena v vtičnico. Če preizkušate oluščeni konec kabla, je priporočljivo, da ga povežete s krokodilsko sponko. Druga sonda se dotakne prstov. Odčitki se beležijo na zaslonu. Če je črna sonda nastavljena na nič, bo napetost enaka nič ali blizu nič. Ko doseže fazo, bo napetost dosegla desetine ali stotine voltov.

Pri tej meritvi je dotikanje sonde z roko varno. Naprava je bila predhodno preizkušena za uporabnost, tako da oseba ne bo šokirana zaradi električnega udara, ki je nevaren za življenje. Toda kljub varnosti postopka vsi ne morejo prestopiti psihološke ovire. Nato se lahko s sondo dotaknete ometa, stropa ali tapete.Imajo malo vlage, zato bodo odčitki na testerju vidni. Nižje bodo od zahtevane vrednosti, vendar je realno določiti fazo na ta način. Kot drugi kontakt lahko uporabite tudi katero koli ozemljeno napravo (ogrevalni radiator, vodovod) ali kovinski okvir brez ozemljitve.

Iskanje ničle in tal

Določanje faze ni težko. Težje je ločiti ničlo od tal. Obstajajo različne metode določanja, vendar so vse nezanesljive. Namen jedra lahko natančno določite s profesionalnimi instrumenti iz arzenala strokovnjakov.

Eden od načinov je preverjanje z multimetrom. Če se RCD sproži, je mogoče oceniti, da je bil tester priključen med fazo in ozemljitvijo. Ob stiku s faznim in ničelnim vodnikom zaščitna naprava ne deluje. To je posledica dejstva, da pri merjenju med faznim in ozemljitvenim vodnikom nastane majhen tok uhajanja, ki morda ne bo dovolj za sprožitev zaščitnega sistema.

Druga metoda je klicanje z multitesterjem. Multimeter se preklopi v stanje merjenja upora. Območje je mogoče nastaviti na 200 Ohmov. Prepričajte se, da ste izklopili napetost na plošči. Po tem morate preveriti napetost med vodniki in ozemljenim predmetom. Vrednost upora na ozemljitvenem vodniku mora biti nižja kot pri nič.

Opisane metode so približne in ne dajejo 100% garancije za pravilno določitev ničle in tal. Povezave so lahko različne, razlika v meritvah pa je v vseh primerih minimalna. Po potrebi je treba uporabiti posebne naprave za določanje.

Ozemljitveno vodilo v razdelilni omarici

Bolje je, da te metode ne uporabljate, saj njena učinkovitost in varnost nista na ustrezni ravni. Zanesljivost rezultatov je odvisna od načina ožičenja, kot tudi preklopa v razdelilni plošči.

Ozemljitveno vodilo je treba odklopiti od napajalnega tokokroga ali pa iz njega odstraniti žico, ki jo bomo testirali. Po tem so vodniki obročani. Posledično se zaznata nič in zemlja.

Prepovedane in nevarne metode

Natančnost identifikacije prevodnika neposredno vpliva na varnost uporabe gospodinjskih naprav. Zato mora biti metoda iskanja faz zanesljiva. Obstajajo tradicionalne metode za določanje faznega vodnika, ki jih je prepovedano uporabljati. Ti vključujejo ustvarjanje domačega sistema z žarnico z žarilno nitko. Med delovanjem lahko doživite električni udar.

Nekateri iščejo fazo v trižilni in dvožilni žici s pomočjo krompirja. Tudi to je metoda, ki ni zanesljiva in ni varna. Ne bo mogoče natančno ugotoviti namena jeder.

Namen vodnikov je mogoče določiti le s posebnimi napravami. Vizualno iskanje ali uporaba tradicionalnih metod lahko povzroči negativne posledice za varnost doma, zdravje in življenje ljudi.
