V velikih stavbah in objektih so nameščeni posebni mehanizmi za nadzor električne energije, ki so zasnovani za indikatorje volumetričnega toka (nad 100A). Zato je treba namestiti padajoče transformatorje. Za pravilno odčitavanje vseh naprav potrebujete izračunan faktor merjenja električne energije.
Kaj je transformacijsko razmerje
Transformacijsko razmerje števca električne energije je tehnični parameter, ki določa natančnost odčitkov iz naprav za merjenje porabe energije.
Števci električne energije večjih objektov (industrijskih, gospodarskih itd.) niso priključeni neposredno na splošno stavbno omrežje, ker klasične naprave ne zagotavljajo zahtevane napetostne ravni. Za zmanjšanje verjetnosti okvare je potrebno zmanjšati podatke o vhodni moči preko nameščenih transformatorjev.
Izračunani koeficient merjenja električne energije je indikator, ki odraža razmerje med jakostjo toka in podatki števca.Če je količina porabljene električne energije velika, naprave ne odražajo dejanske količine, zato se uporabi dodaten izračun. Številka koeficienta je več točk višja od ena. Z množenjem dobimo vrednost dejansko porabljene električne energije.
Druga točka je raven transformatorja v smislu napake. Merilniki energije ustrezajo 0,5 ali 0,2. Višja kot je vrednost, manj natančno prikazujejo naprave.
Formula za določanje CT
Izračun odčitkov električnega števca s tokovnimi transformatorji in ustreznimi koeficienti se izvede po določeni formuli. Rezultat odraža zahtevano skaliranje - podatke navzgor ali navzdol. Z drugimi besedami, transformator spreminja nivo napetosti in prikazuje nihanja v številkah.

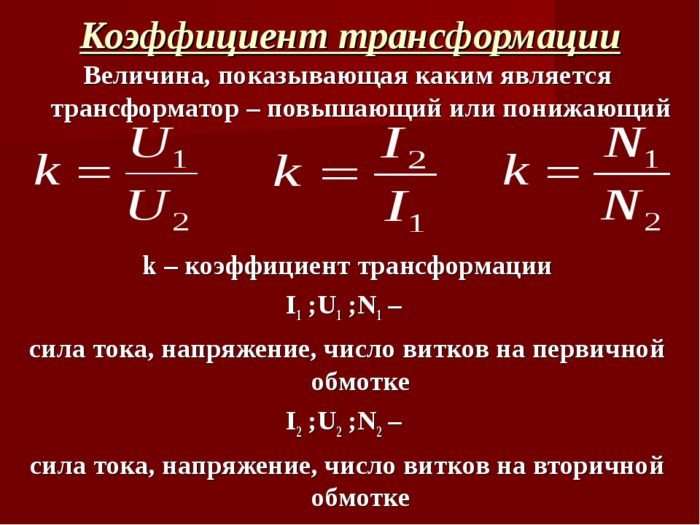

Da bi razumeli, kako pravilno odčitati števec električne energije s tokovnimi transformatorji, je vredno razumeti uporabljeno formulo. V večini primerov je koeficient transformacije šifriran z angleškima črkama k in n (drugi znaki so manj pogosti). Če je oznaka na transformatorju k ˂ 1, potem naprava deluje v načinu povečanja, če je k ˃ 1 - v načinu znižanja.
Splošna formula je naslednja:
kjer je: U1 – nivo vhodne napetosti, U2 – nivo izhoda, N1 – primarno navitje (število ovojev), N2 – sekundarno navitje (število ovojev).
Ta formula se uporablja, če je izgube v navitjih mogoče zanemariti. V nasprotnem primeru uporabite naslednje izračune:
kjer: R1 in R2 - podatki o upornosti primarnega in sekundarnega navitja, I1 in I2 - raven električne moči na ustreznih obratih.
Za velike objekte so lahko formule bolj zapletene od navedenih, tako da izračuni upoštevajo vse nianse in podrobnosti porabe električne energije.

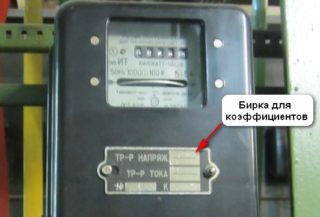

Transformacijski (merilni) koeficient električnega števca je vrednost, s katero se pomnožijo odčitki števca, da se dobijo pravilnejši podatki. Na primer, za domača omrežja - 20 enot. Če uporabite koeficient in številke z zaslona števca, lahko dobite količino dejansko porabljene energije.
Vrste naprav za merjenje električne energije
Naprave za merjenje električne energije so večnamenski mehanizmi, ki lahko odražajo trenutni položaj podatkov, shranjujejo in prenašajo pomembne informacije. Danes se uporabljajo tri različne vrste mehanizmov za štetje.
Mehanski ali indukcijski merilniki
Klasična vrsta naprave, ki se najpogosteje pojavlja. Zasnova je sestavljena iz dveh običajnih tuljav. Eden od njih omejuje podatke o izmenični napetosti, preprečuje popačenje in sprejem električnega toka. Drugi pretvori tok izmenične napetosti.
Glavne prednosti so enostavnost delovanja in vzdržljivost naprav. Življenjska doba merilnikov te vrste je dolga, stroški pa nizki. Slaba stran so dimenzije mehanizma.
Mehanske naprave imajo veliko napako, kar je zelo opazno pri uporabi v omrežjih z nizko napetostjo.
Elektronski števci
Naprave imajo višjo stopnjo natančnosti pri izračunih, vendar je njihova cena višja. Dodaten plus je možnost delovanja v več načinih (na primer zjutraj in ponoči, dvo- in tri-tarifne naprave).
Elektronski števci pretvorijo vhodne analogne odčitke v posebno digitalno kodiranje, ki jih nato pretvori majhen mikrokrmilnik. Prejeti podatki so vidni na zaslonu.Takšne naprave poskušajo vse pogosteje namestiti in nadomestiti zastarele mehanske modele.
Druge prednosti so kompaktna velikost in možnost daljinskega upravljanja.

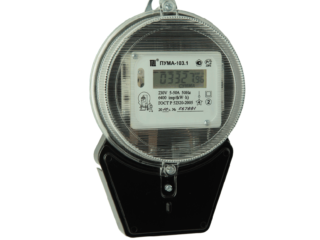

Hibridni števci
So srednja možnost med elektronskimi in mehanskimi števci. Po eni strani so naprave za udobje opremljene z digitalnim zaslonom. Po drugi strani pa uporabljajo klasično induktivno metodo pridobivanja in obdelave podatkov.
Hibridne naprave so redko nameščene, raje analogni ali elektronski mehanizmi.
Koristni nasveti
Števci električne energije vam omogočajo vpogled v količino porabljene energije za ustrezno oceno porabe in izračun končnega plačila. Naprave se razlikujejo po razredu točnosti, moči in stopnji dopustne napake. Za pridobitev natančnih podatkov se odčitajo in izračunajo dejanska poraba s koeficientom in kalkulatorjem.
Za stanovanjske zgradbe v mestnih območjih in vaseh se uporabljajo majhne naprave - enofazni števci (na primer Mercury 230 ART-03 CN, izdelani v Moskvi) ali večtarifne naprave, primerne za omrežje 220 voltov ali 120 amperov.
Pomembno je, da ima vsaka nova naprava žig državne inšpekcije. Brez tega odčitki števca električne energije ne bodo veljali za zanesljive in jih regulativni organi ne bodo sprejeli. Izberete lahko ustrezen števec in izračunate dejanske kazalnike sami ali prek krmilnikov.
