Posebna stikalna naprava se uporablja za prevajanje toka v normalnih pogojih in avtomatski izklop napetosti v primeru preobremenitve ali kratkega stika. Dvopolni stroj je električni aparat z avtomatsko fazo in ničlo, to je z dvema poloma. V trenutku izklopa sta nevtralni in faza istočasno odklopljena. Oprema se uporablja za enofazna omrežja.
- Značilnosti delovanja enopolnih in dvopolnih AV
- Zasnova in princip delovanja
- Princip delovanja
- Označevanje odklopnikov
- Zmogljivosti in namen večpolnih odklopnikov
- Namen naprav
- Slabosti dvopolnih odklopnikov
- Namestitveni in povezovalni diagrami
- Uporabljena vezja
- Kako izbrati dvokončno omrežje
- Varnostni ukrepi pri nameščanju dvopolnih odklopnikov
Značilnosti delovanja enopolnih in dvopolnih AV
Razlika med enopolno napravo in dvopolnim odklopnikom je v številu nadzorovanih omrežij. Enopolni modeli so zasnovani za izklop toka na eni liniji. Dvoterminalna omrežja so odgovorna za dve liniji, primerjajo indikatorje pretoka elektronov in ugotavljajo ujemanje vrednosti za normalno delovanje omrežja.
Naprave se bodo razlikovale tudi po zasnovi izdaje.Na bipolarnih je nameščen sprožilni element, ki takoj izklopi ničlo in fazo v avtomatskem in ročnem načinu. Druga razlika je možnost uporabe v povezavi s kompleksno opremo. Enopolno vezje je mogoče priključiti na enokrožno napajalno omrežje, dvopolno vezje je mogoče priključiti, če so na isti liniji gospodinjski aparati, ki niso dovoljeni.
Pravila PUE prepovedujejo delovanje enopolnih modelov na vhodu.
Zasnova in princip delovanja

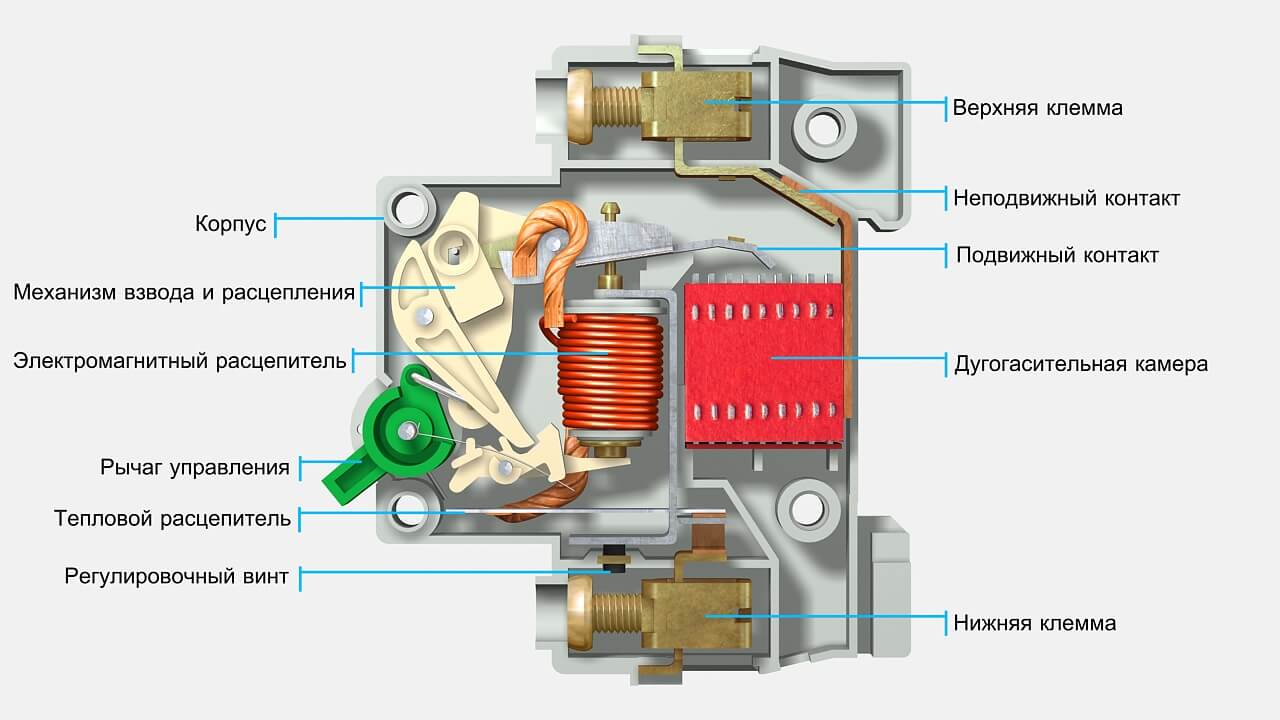

Dvopolni odklopnik je izdelan v obliki plastičnega ohišja, ki je na zunanji strani opremljen s kontakti in ročajem za izklop/vklop. Ročaj je povezan z vodom, ki zagotavlja gibanje močnostnih kontaktov. Zaprejo se, ko je gumb obrnjen na "Vklop". Zaprto ohišje preprečuje vdor prahu in vlage v notranjost.
Delovne enote se nahajajo znotraj. Gre za dva razdelilnika - elektromagnetnega in termičnega, ki skrbita za zaustavitev naprave v primeru izpada omrežja. Gašenje požarov zagotavlja obločna komora. Zgorevalni plini se iz notranjosti odvajajo skozi poseben kanal. Za povezavo morate v sponke namestiti zaščitene žice in jih priviti z vijakom.

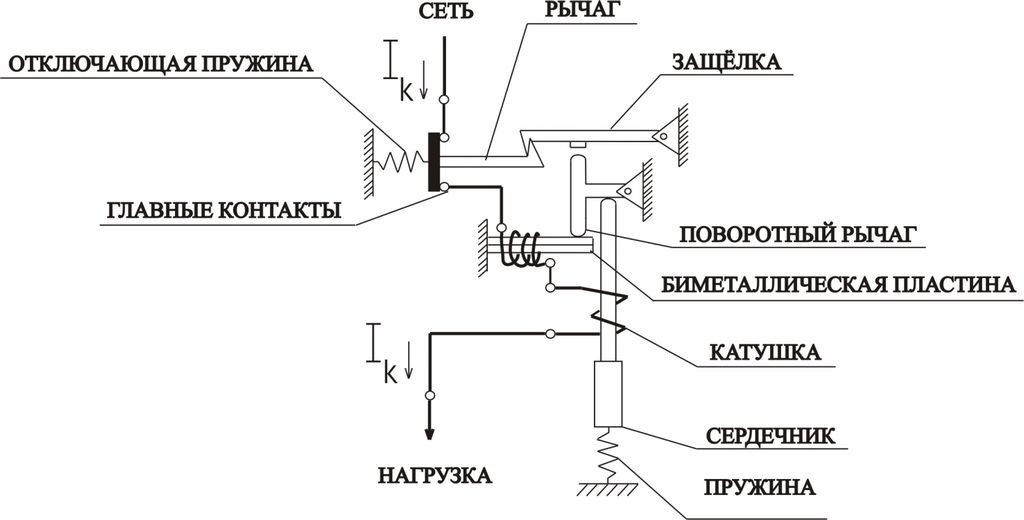

Princip delovanja
Dvopolni avtomat deluje na principu elektromagnetne indukcije. Merilni transformator-senzor reagira na razlike v tokovih, ki jih imajo vhodni in izhodni kabli. Tako naprava nadzoruje pretok diferenčnega toka in izklopi električni tokokrog v primeru nenormalnih odčitkov.
Navitja transformatorja so zasnovana kot povezave "back-to-back", pri čemer vsaka ustvarja svoj magnetni tok v jedru.Če je tok enak, bo tok sekundarnega navitja enak nič. Prisotnost magnetnega toka v jedru aktivira pojav toka sekundarnega navitja, kar prispeva k delovanju zaščitnega mehanizma.
Ko je zaščitno vozlišče aktivno, se odprejo pogodbe stroja.

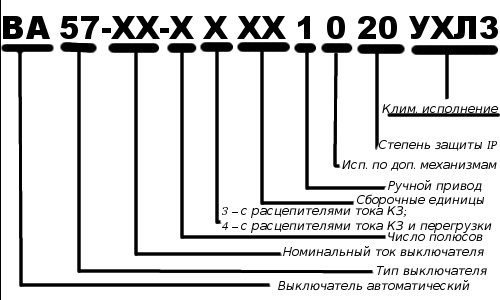

Označevanje odklopnikov
Na električnih tokokrogih je dvojni odklopnik označen s standardiziranimi simboli. Ikone na telesu naprave omogočajo potrošniku, da pridobi popolne informacije o modelu:
- Proizvajalec – navedite blagovno znamko.
- Serija - alfanumerična oznaka je odvisna od linije proizvajalca.
- Časovno-tokovna karakteristika - najpogostejši so B, C, D. V pogojih aktivne induktivne obremenitve in delovne elektronike se uporabljajo modeli K in Z Univerzalni gospodinjski aparat - C.
- Nazivni tok – največja vrednost toka, pri kateri naprava ne bo izklopila omrežja. Na primer, pri temperaturi +30 stopinj se uporabljajo modeli 16 A, ko se temperatura poveča, je lahko nazivni tok manjši od 16 A.
- Nazivna napetost - označena kot V/V, je lahko konstantna (»-«) ali izmenična (»~«).
- Mejni izklopni tok - meja tokov kratkega stika v amperih, ki jih difavtomat lahko prenese.
- Razred tokovne omejitve – 1. razred (brez markerja, 10 ms), 2. razred (6-10 ms), 3. razred (2,5-6 ms). Oznaka je videti kot številka v črnem kvadratu.

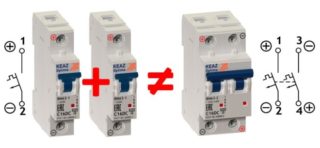

- Diagram povezave je še ena razlika med omrežji z enim in dvojnim terminalom. V prvem primeru se številki 1 (zgoraj) in 2 (spodaj) uporabljata za označevanje stikov. V drugem - 1 in 3 (zgoraj), 2 in 4 (spodaj);
- Artikel – črtna koda ali QR koda omogoča izbiro določenega modela v katalogu proizvajalca.
Po oznaki napetosti lahko ugotovite, za katero omrežje je naprava primerna. 230/400V~ – za enofazni tip, 400/400V~ – za trifazni tip.
Zmogljivosti in namen večpolnih odklopnikov
Dvopolna AB instalacija je namenjena krmiljenju:
- neodvisne linije - v primeru težav se izklopijo istočasno;
- indikatorji vsake linije - če so napake, sta oba izklopljena;
- omrežja z enosmernim tokom - razlogi za zaustavitev so podobni.
Vhodna naprava bo izklopila napetost v celotnem stanovanju ali hiši, če pride do okvare vsaj na enem območju. Vreča je priročna, ker se lahko izklopi ročno.
Namen naprav
Za enokrožno vezje z enofaznim ožičenjem (ozemljena ničla, nevtralni elementi v kratkem stiku na nevtralnih vodilih) dvopolno omrežje ni primerno. V tem primeru je nameščeno enopolno stikalo.
Če več naprav ni mogoče povezati v skupno omrežje, uporabite omrežje z dvema terminaloma. Stroj je nameščen, ker na izhodu transformatorja ni nevtralne in faze. Električni tok, prekinjen na eni žici, lahko ostane na drugi. Dvopolna naprava nadomešča diferencialne zaščitne sisteme in RCD, kar odpravlja stroške nakupa diskretnih naprav.
Štiri- in trifazni modeli delujejo na podoben način.
PUE omogoča namestitev 2-polnega odklopnika na vhodu, vendar nanj ni mogoče priključiti ozemljitvenega kabla.
Slabosti dvopolnih odklopnikov
Večpolne zaščitne naprave za daljnovode imajo več pomanjkljivosti:
- prekinitev kabla z električnim tokom med hkratnim kratkim stikom dveh omrežij;
- izklop napajanja vseh napeljav, če toplotna sprostitev odpove;
- nezmožnost vklopa napajanja po popravilu AV v primeru izredne okvare na eni liniji;
- občutljivost na mehanske poškodbe.
Kljub seznamu negativnih lastnosti so priljubljeni modeli za zagotavljanje krmiljenja na dveh linijah. Zagotavljajo varnost splošnega omrežja v primeru okvar na liniji, na katero je priključena oprema visoke moči.
Namestitveni in povezovalni diagrami
V skladu z načrtom elektrifikacije je nameščen dvopolni odklopnik. Telo naprave se pred namestitvijo preveri glede poškodb in deformacij. Ročaj za zaustavitev mora delovati dobro, če ga zaženete ročno. Namestitev se izvaja samo na ravno površino.
Med postopkom dela se upoštevajo:
- vrsta povezave bakrenih vodnikov s prečnim prerezom 16-25 mm2 - z uporabo kabelskih čevljev (GOST 9688-82);
- značilnosti priključnih aluminijastih kablov - s končnimi deli, podobnimi TAM-7 (GOST 9581-80);
- povezovanje vodnikov iz vira napajanja z zgornjo skupino stacionarnih stikal brez napora na avtomatskih sponkah;
- zaključek vodnikov - izveden z uporabo izolacijskih cevi in zaščitnega traku;
- najmanjša razdalja od kovinskih delov distribucijske opreme - od 30 do 50 mm na vrhu, od 5 do 10 mm ob strani;
- Možnost postavitve v dodatno škatlo - ščit brez pokrova, preveri se vstavitev pogonske enote.
Po namestitvi preverite dvopolno vezje glede kakovosti vklopa in izklopa.
Uporabljena vezja
Stroj je nameščen na DIN letev.Nosilec zapaha na vrhu ohišja se odstrani s ploščatim izvijačem, nato se naprava položi na tirnico in pritrdilni elementi se sprostijo.

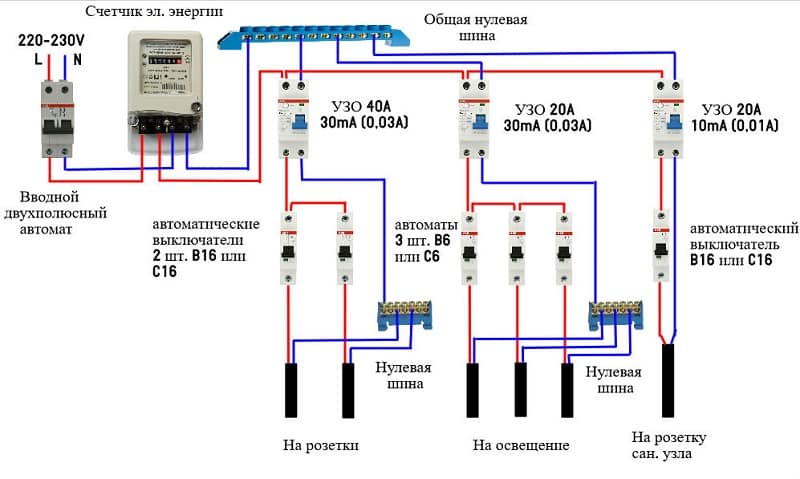

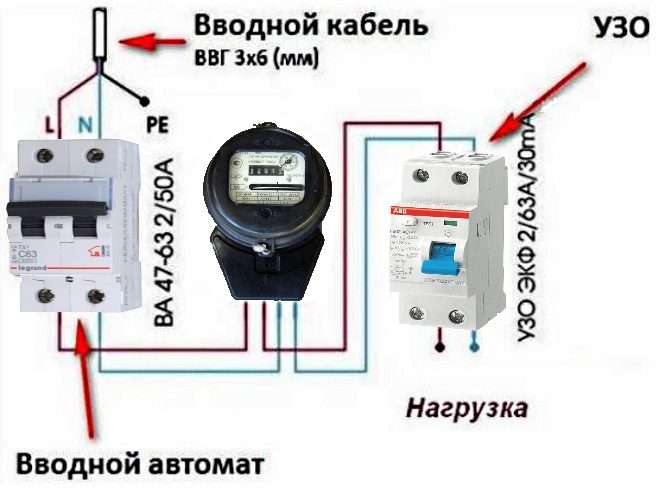

Med postopkom namestitve se uporablja standardna shema:
- Vhodno stikalo je nameščeno pred števcem.
- Po števcu z vhodom je na eni fazi nameščena dvopolna naprava.
- Ničelni in fazni vhodi so povezani na vrhu, vodniki pa so speljani v vezje na dnu.
Za povezavo več naprav se uporabljajo mostički iz bakrene žice. Njihovi konci so očiščeni z ostrim predmetom in stisnjeni s kleščem. Druga možnost je, da konce pocinkate s kositrom in kolofonijo s spajkalnikom.
Trdno privijte vijake, da preprečite poškodbe napeljave zaradi vročine.
Kako izbrati dvokončno omrežje
Če želite izbrati dobro zaščitno napravo, se osredotočite na površino prečnega prereza priključne žice. Če želite to narediti, morate izračunati vrednost.
Najprej morate izračunati moč in tok opreme na daljnovodu iz stroja. Za tok v tokokrogu se uporablja formula I=P/220, kjer je 220 nazivna napetost, I je tok (A), P je moč (W).
Nato na podlagi tabele izberite vrsto žice.
Moč toka, A | Omrežna moč, W | Prerez bakrene žice | Prerez aluminijaste žice |
1 | 0,2 | 1 | 2,5 |
2 | 0,4 | 1 | 2,5 |
3 | 0,7 | 1 | 2,5 |
4 | 0,9 | 1 | 2,5 |
5 | 1,1 | 1 | 2,5 |
6 | 1,3 | 1 | 2,5 |
8 | 1,7 | 1 | 2,5 |
10 | 2,2 | 1,5 | 2,5 |
16 | 3,5 | 1,5 | 4 |
20 | 4,4 | 2,5 | 6 |
Na podlagi pridobljenih podatkov lahko izberete stroj ob upoštevanju toplotne vztrajnosti med ogrevanjem.
Tok v žicah mora biti večji od toka difavtomata, slednji pa mora biti večji od trenutne obremenitve.
Varnostni ukrepi pri nameščanju dvopolnih odklopnikov
Dvopolni odklopnik mora biti nameščen v skladu z varnostnimi navodili:
- Delajte skupaj s pomočnikom, da nadzirate proces.
- Napravo namestite samo po dovoljenju stanovanjskega urada ali Energonadzorja.
- Zaščitite roke z gumijastimi rokavicami in stojte na gumirani podlogi.
- Montaža se izvede na DIN letev ali ploščo.
- Pritrdilna točka ne sme biti poškodovana.
- Napajalni kabel do zaščitne naprave mora biti pritrjen na fiksne kontakte.
- Pred namestitvijo izklopite elektriko v stanovanju in preverite napetost z multimetrom ali izvijačem.
Dvopolni odklopnik ustvarja zanesljivo zaščito električnih vodov in opreme v primeru nastanka prevelikega toka zaradi kratkega stika. Z razumevanjem namena, konstrukcijskih značilnosti in upoštevanjem namestitvenega diagrama lahko zaščitite gospodinjske aparate in kompleksno industrijsko opremo.
