Križna stikala - povezovalna shema

Če je treba v dolgih prostorih nadzorovati svetlobne napeljave z dveh točk, se tradicionalno uporabljajo tako imenovana "prehodna" stikala. Namestitev teh izdelkov bistveno poveča udobje delovanja industrijskih in gospodinjskih električnih omrežij. Veliko težje je rešiti vprašanje upravljanja električne razsvetljave, če jo želite preklapljati s treh različnih mest. V tem primeru boste potrebovali posebno vmesno napravo, katere neuradno ime je "križno stikalo".

Uporaba križnih naprav

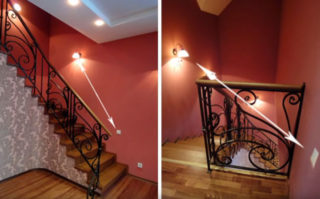

Pogosto se pojavijo situacije, ko je treba osvetliti stopnišče na vhodu z možnostjo vklopa in izklopa žarnic na vsakem njegovem podestu. To je v primeru, ko težave ni mogoče rešiti brez uporabe navzkrižnih stikal skupaj z dvema prehodnima napravama.Podobna situacija nastane, če morate nadzorovati razsvetljavo v treh prostorih hkrati, ne da bi se nenehno vračali na izhodišče.

Mesta, kjer je priročno organizirati preklapljanje razsvetljave s križnimi stikali, vključujejo tudi:

• kleti zasebnih hiš in podeželskih dvorcev;
• podstrešja lesenih in mestnih zgradb;
• dolgi hodniki, ki jih pogosto najdemo v servisnih prostorih.

Ta metoda je uporabna tudi, ko je treba urediti sistem za vklop in izklop svetlobnih vodov na velikih območjih (na primer v razstavnih dvoranah). Če so na voljo, vam za nadzor svetlobnih naprav z oddaljenih točk mesta ni treba prečkati z enega konca na drugega večkrat na dan. Dovolj je, da greste do križnega stikala z dvema tipkama, ki se nahaja na priročnem mestu, in z njim izvedete potrebna preklopa.

Princip delovanja

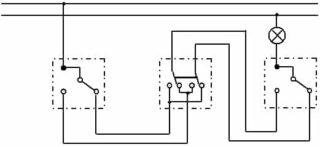

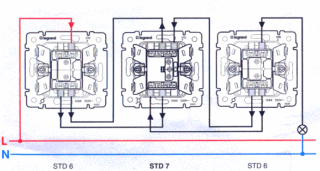

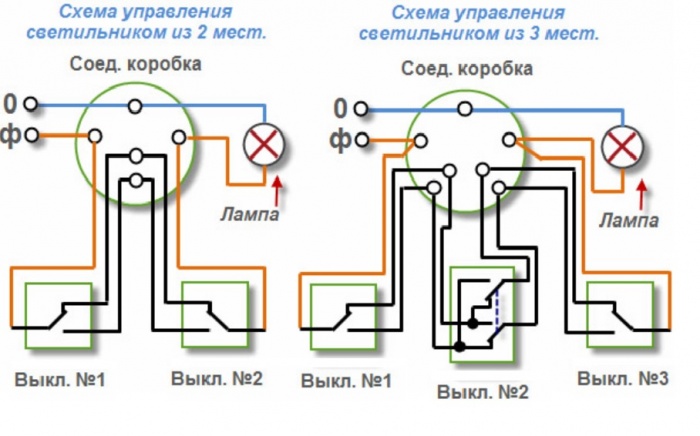

Če želite razumeti, kako deluje križno stikalo z dvema ključema, se seznanite s diagramom potrebnih povezav. Naprava je povezana z omrežjem razsvetljave na naslednji način:

• vezje uporablja tri stikalne naprave - dve prehodni stikali na robovih in eno križno stikalo, ki se nahaja med njimi;
• ozemljitveni vodnik ali ničelni vodnik iz razdelilne omarice je položen neposredno na svetilko;
• fazna žica je najprej priključena na vhodni priključek enega od prehodnih stikal;
• nato se raztegne od izhodnih sponk do vhodnih kontaktov križnega dvoključnega stikala;
• iz nje se ista žica preklopi na izhodne sponke drugega prehodnega stikala;
• nato gre na svetilko (svetilka ali lestenec).

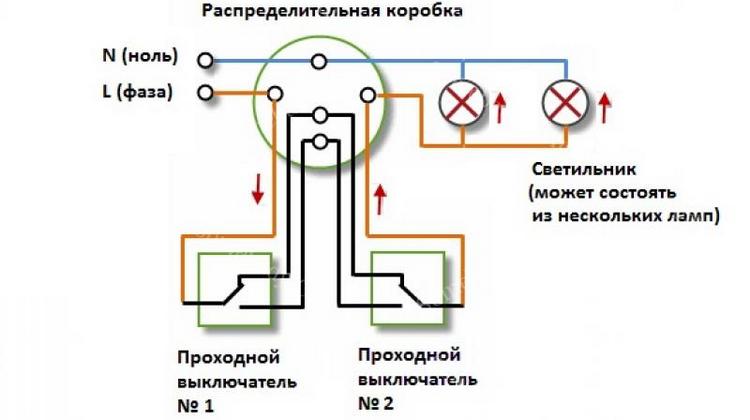

Za priključitev dveh prehodnih stikal so potrebne tri žice, za namestitev križne naprave pa bo potrebna še ena.

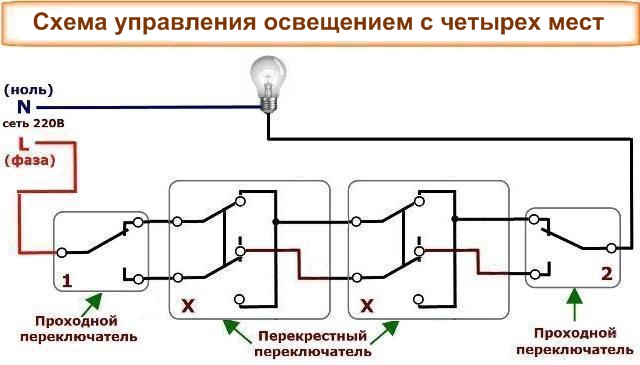

Nadzor osvetlitve s 4 mest

Če želite upravljati svetilko s 4 mest, boste morali uporabiti bolj zapleteno preklopno shemo. Vsebovati mora dve prehodni stikali in dve križni stikali.

Vmesne naprave omogočajo preklop črte iz ene smeri v drugo ali šele nato izvedejo preklope, značilne za tri točke.

Za skrito ožičenje je mogoče križna in prehodna stikala namestiti v standardne vgradne omarice. Njihova mesta namestitve so izbrana glede na primernost, pa tudi ob upoštevanju enostavnosti delovanja in vzdrževanja. V vsakem primeru pa mora biti prvi nameščen na sredini, drugi pa na robovih celotne sheme.

Vrste stikal

V praksi obstaja več vrst križnih stikal, ki se razlikujejo po vrsti krmilnega elementa in načinu namestitve. V skladu s prvo značilnostjo imajo ti izdelki naslednje oblike:

• tipkovnice;
• vrtljive naprave.

Če želite razumeti razlike med temi možnostmi, se morate podrobneje seznaniti z vsako od njih.

Naprave s tipkovnico

Izdelki tega razreda so med potrošniki zelo povprašeni, saj so enostavni za uporabo in izgledajo precej estetsko. Z njihovo pomočjo je mogoče prekiniti eno verigo in hkrati povezati drugo.

Običajne ali standardne tipkovnice preklapljajo samo eno vezje.

Glede na število vključenih gumbov so lahko z enim ključem (najenostavnejša možnost), z dvema in s 3 tipkami. Ko se seznanite s shemo ožičenja, se naprave razlikujejo po številu žic, priključenih na vtičnico:

• prehodno stikalo z enim ključem ima dve kontaktni povezavi;
• preprosto križno stikalo jih ima 3;
• Križna naprava z dvema ključema je zasnovana za 4 kontakte in žice.

Križna stikala s tremi in dvema ključema vam omogočajo preklapljanje več neodvisnih tokokrogov s svetlobnimi napravami. Z uporabo naprave z enim ključem je mogoče krmiliti samo eno vezje.

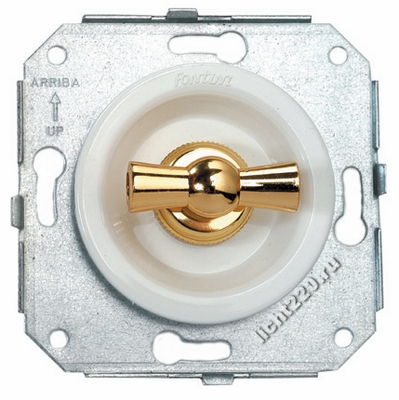

Rotacijski križni instrumenti

Stikala te vrste niso posebej priljubljena in se najpogosteje uporabljajo v industrijskih objektih. Povpraševanje po njih je tudi v skladiščih in ko je treba nadzorovati ulično razsvetljavo.

V domačih razmerah se uporabljajo le v izjemnih primerih, na primer pri visoki vlažnosti.

Te naprave uporabljajo poseben vzvodni mehanizem za zapiranje in odpiranje kontaktov.

Nadzemni in vgradni

Glede na način vgradnje delimo stikala na vgradna in nadometna. Prva vrsta izdelkov je nameščena med gradnjo objekta ali pri zamenjavi električne napeljave. V tem primeru so priključne žice položene v debelino sten ali pritrjene v kabelske kanale.

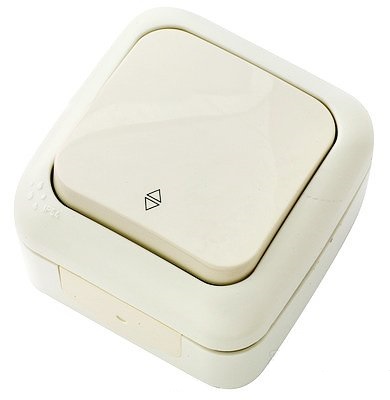

Nadometna stikala so pritrjena neposredno na stenske površine, tako da kabelski kanali niso potrebni. Slabosti teh naprav vključujejo obratovalne stroške zaradi možnosti hude kontaminacije.Po drugi strani pa se odlično prilegajo sodobnim interierjem.

Značilnosti navzkrižne naprave

Domači trg ponuja veliko modelov električnih naprav, ki se uporabljajo za nadzor svetlobe s treh mest. Proizvajajo jih ruski in tuji proizvajalci in se razlikujejo predvsem po stroških. Ne glede na znamko in različico izdelka so njegove glavne značilnosti predstavljene z naslednjimi parametri:

• Preklopna napetost - 220 voltov.
• Jakost toka v tokokrogu je do 10 amperov.
• Material ohišja - plastika, termoplast ali polikarbonat.
• Zaščitni razred (izbran glede na pogoje delovanja).

Pri izdelkih, nameščenih v prostorih z visoko vlažnostjo, je stopnja zaščite izbrana z največjo vrednostjo.

Navodila za namestitev sistema

Krmilni sistemi s prečnim stikalom so nameščeni v naslednjem zaporedju:

1. Najprej se položi dvožilna žica, ki je potrebna za priključitev prek (križnih) stikal in nato pritrjena na priročen način.
2. V bližini ostanejo majhne zanke, oblikovane na trdnih žicah, po katerih sta obe napravi nameščeni na izbranih mestih.
3. Prej oblikovani konci vodnikov (nič ali faza) so priključeni na dovodne naprave.
4. Električno omrežje se preveri glede zmožnosti nadzora razsvetljave z dveh mest.
5. Če je rezultat pozitiven, se napetost odstrani z linearnega stroja.
6. V breznapetostnih tokokrogih se na območju, kjer je nameščena križna naprava, naredi prekinitev položene žice, v katero se nato vgradi samo stikalo.
7. Po tem ostane le vklop napajanja in preverjanje delovanja celotnega sistema.

Pri namestitvi je potrebno uporabiti kabel, katerega presek žile ustreza pričakovani obremenitvi. Pri polaganju krmilnih vezij na vhodu ali na ulici je priporočljivo izbrati dvojno izolirano žico.

Značilnosti povezovanja stikala z dvema ključema

Za namestitev dvojnega stikala bo v vsakem primeru potrebna trižilna žica, tudi če električna napeljava v stanovanju nima zaščitnega ozemljitvenega vodnika PE. Po nakupu je treba izdelek najprej razstaviti, za kar je dovolj, da razstavite tipke naprave. To lahko storite ročno tako, da najprej povlečete eno in nato drugo stikalno ploščo proti sebi. Če nič drugega ne pomaga, morate vzeti izvijač in s konico potisniti ključ s strani. Po tem morate s stikala odstraniti okrasni okvir - pritrjen je z zapahi ali privit z vijakom.

Priključitev preklopne naprave

Kot posledica demontaže je od stikala ostalo ohišje s stranskimi pritrditvami in notranji preklopni mehanizem. Njegova vključitev v krmilno linijo se zmanjša na dovajanje napajalne napetosti na skupni kontakt. Ko je vsaka tipka zaprta, bo faza povezana v eno od dveh smeri, v katerih so žice speljane v različna svetlobna vezja.

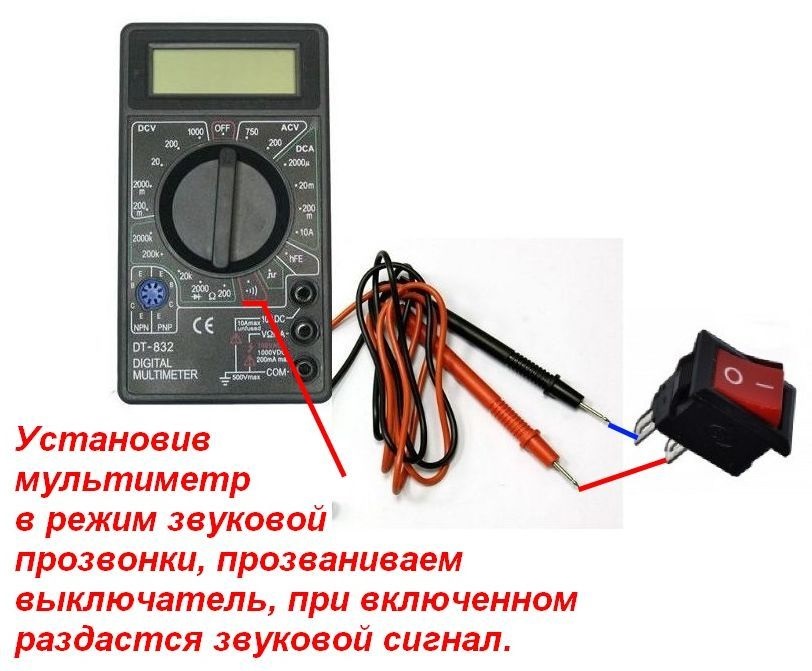

Če na ohišju naprave ni oznak, boste morali uporabiti tester ali multimeter (način "Klicanje"). Z njihovo pomočjo lahko preverite delovanje preklopnih kontaktov in določite vhodne in izhodne sponke.

Ko smo se ukvarjali s kontakti stikala, nadaljujemo z urejanjem povezav, za katere bo potreben trižilni kabel VVGng 3x1,5 z žicami različnih barv.Vse nadaljnje operacije se izvajajo v tem vrstnem redu:

1. Fazni vodnik, ki prihaja iz razdelilne omarice, je priključen na skupni kontakt stikala. Lahko ima rdečo, rjavo ali sivo izolacijo.
2. Nadaljujte s pritrditvijo dveh vodnikov, ki potekata od naprave do kontaktov.
3. Ohišje je nameščeno v montažni škatli in vanj pritrjeno z montažnimi vijaki.
4. Sama škatla (steklo) je nameščena na svoje mesto, ki je pritrjeno z dvema dolgima distančnima vijakoma.

Na končni stopnji namestitvenih del je treba okrasni okvir vrniti na svoje mesto in namestiti predhodno odstranjene ključe.

Montaža priključkov v razdelilni omarici

V razdelilni omarici je pomembno razlikovati med naslednjimi vrstami žičnih jeder:

• napajalna (fazna) žica, ki se napaja iz linearnega stroja;
• izhodni vodnik s fazo, ki gre do stikala;
• ena ali več žic, napetih do osvetljevalnika.

Da se ne bi zmedli v diagramu križnega stikala, je treba upoštevati strog vrstni red povezav. V skladu s splošno sprejetimi pravili je najprej položeno nevtralno jedro, ki gre neposredno do osvetljevalnika. Nadaljnje operacije se izvajajo v tem vrstnem redu:

1. Začeti morate s priključitvijo faznega vodnika, raztegnjenega iz linearnega stroja.
2. Na isti terminal je priključeno jedro, raztegnjeno iz skupnega faznega kontakta križnega stikala z dvema ključema.
3. Od štirih preostalih prostih žic sta dve preusmerjeni na lestenec ali svetilko.
4. Preostanek sega do dveh izhodnih kontaktov stikalne naprave.

Pri povezavah v razvodni dozi je treba upoštevati zaščitni ozemljitveni vodnik v rumeno-zeleni izolaciji.

Ozemljitev se ne upošteva le v primeru, ko v stanovanjskem električnem omrežju ni ustrezne žice. Če je v škatli dovolj prostega prostora, se vse povezave izvedejo z uporabo orehovih ali Wago sponk. V odsotnosti prostih prostorov so žice iste vrste povezane z zvijanjem, ki mu sledi spajkanje.

Priključek na lestenec ali svetilko

V stanovanjski svetilki, lestencu ali svetilniku se za povezavo krmilnih žic običajno uporabljajo posebni povezovalni bloki. Žice kabla, ki prihajajo iz razvodne omarice, so navite nanje, povezane v skladu z barvnimi oznakami.

Na kateri koli tovarniški svetilki imajo prevodna jedra barvno izolacijo, ki ustreza splošno sprejetemu standardu.

Običajno je fazna žica označena s sivo ali rdečo izolacijo, ozemljitveni vodnik pa z modro ali cianovo. Faza se napaja na osrednji kontakt običajne žarnice, ničla pa na njeno podnožje.

Pri urejanju križnih stikal je nujno potrebno upoštevati vse zahteve za njihovo namestitev. Samo v tem primeru ste lahko prepričani, da bo sistem za nadzor osvetlitve deloval normalno.
