Situacije, ko je treba spremeniti položaj vtičnice, vgrajene v steno ali odprto nameščene na njeni površini, v vsakdanji praksi niso tako redke. Pojavljajo se zaradi različnih razlogov, ki jih je mogoče razložiti z naključnim spletom okoliščin. Najpogosteje je premikanje vtičnice v stanovanju bolj zapleten postopek, kot se zdi na prvi pogled.
Razlogi za premestitev
Glavni razlogi, zaradi katerih morate spremeniti lokacijo vtičnice v zasebni hiši ali skupnem stanovanju, so:
- Načrtovanje postavitve vzorca novega pohištva ali na novo kupljenih gospodinjskih aparatov (na primer električni štedilnik) blizu odseka stene z vtičnico na njem.
- Želja po podaljšanju napajalne žice ali skrajšanju za določeno količino.
- Izvedba večjih popravil, povezanih z zaključkom sten v prostorih.

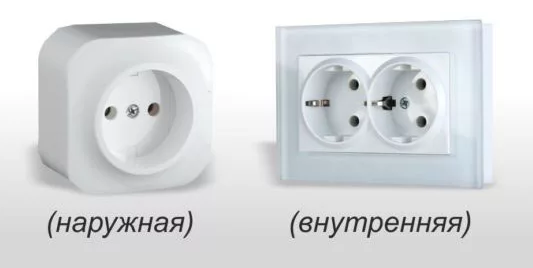

- Spreminjanje vrste namestitve vtičničnega izdelka iz skrite metode v odprto namestitev ali obratno.
Obstaja več možnosti za premikanje vtičnic v stanovanju, ki se razlikujejo po načinih njihove namestitve v oskrbovanih prostorih.Pri odprti postavitvi (na vtičnico) je podaljšek položen čez površino stene. V primeru skrite lokacije izdelka se boste morali ukvarjati z zapiranjem - izdelavo posebnega utora v ometu ali betonu, v katerega se nato položi raztegljiva žica.
Zahteve PUE in varnostni ukrepi
Preden premaknete vtičnico z enega mesta na drugega ali spremenite način njene pritrditve, se morate seznaniti z določbami PUE glede posebnosti teh postopkov. V skladu s temi dokumenti je dovoljeno prenašati izdelke z vtičnicami v skladu z naslednjimi pravili:

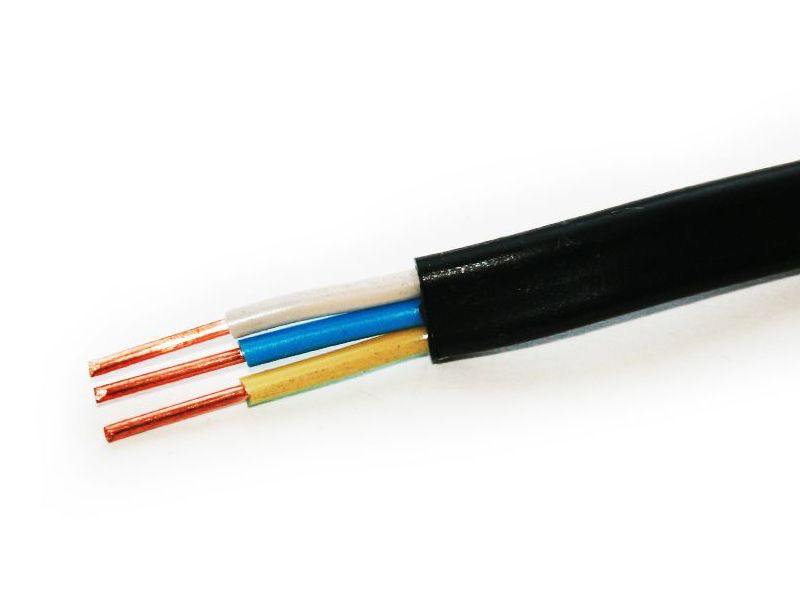

- Za razširitev električne napeljave je priporočljivo uporabiti trižilni napajalni kabel znamke VVGng s prečnim prerezom jedra najmanj 1,5 mm2.
- Na priključni točki je priporočljivo namestiti razdelilno omarico (če je tesnilo odprto, ga lahko opustite).
- Vtičnice lahko namestite na višini približno 30-50 centimetrov od tal, največja dovoljena raven je do enega metra.
- Nekatere posebne vrste izdelkov je mogoče vgraditi v posebne podstavke s kabelskimi kanali iz ognjevarnih plastičnih materialov.
Z nadzemnim ožičenjem električnih žic je možno postaviti standardne izdelke na višino do 1,5 metra.
- Preden vtičnico premaknete na drugo mesto, izklopite odklopnik, skozi katerega se v to linijo napaja visoka napetost.
- Nato se morate še enkrat prepričati, da na faznem kontaktu ni 220 (380) voltov, za kar boste morali uporabiti indikatorski izvijač.
- Pred začetkom del na podaljšanju voda se izvedejo ukrepi za preprečitev možnosti nenamernega vklopa odklopnika. V ta namen je na njegovem telesu nameščen opozorilni znak.
Po PUE je sprejetje posebnih ukrepov za zaščito osebe pred električnim udarom obvezno ne le na delovnem mestu, ampak tudi doma.
Potrebna orodja in materiali
Če morate na primer premakniti vtičnico, nameščeno odprto na steno iz vlaknene plošče, boste potrebovali stranske rezalce, izvijač za njeno razstavljanje in vrtalnik s kronskim nastavkom. Prvi dve poziciji sta potrebni za razstavljanje same vtičnice in pripravo podaljškov. Za vrtanje luknje s premerom, ki ustreza velikosti iztoka, na novem mestu v dekorativnem premazu (na primer mavčne plošče) bo potrebno električno orodje. Iz materiala za delo morate pripraviti:
- Kos plastičnega kabelskega kanala.
- Kos 3-žilne žice zahtevane dolžine, ki ustreza razdalji do novega mesta.
- Sintetično lepilo ali komplet vijakov za pritrditev plastičnega surovca na steno.
- Komplet električnih konektorjev, ki zagotavljajo zanesljiv stik starih žic z novimi odseki.

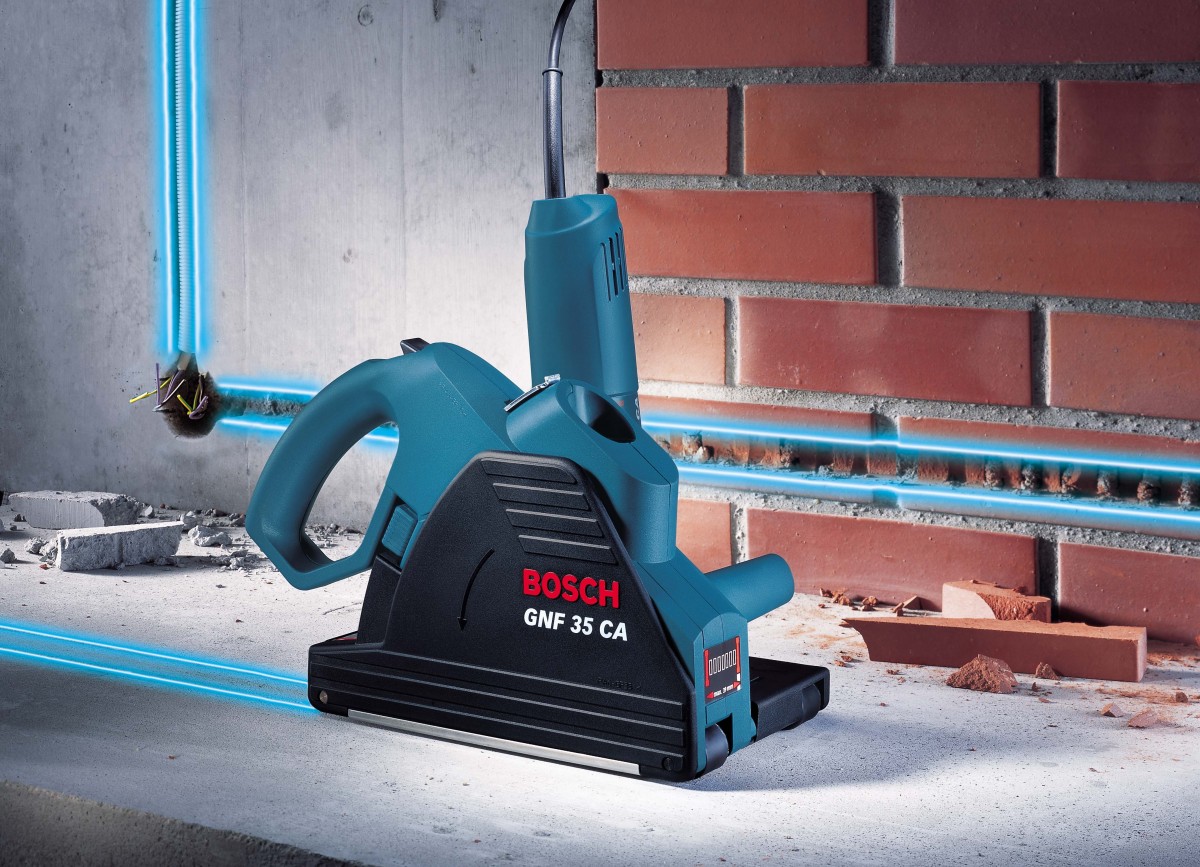

Preden razširite vtičnico v betonskih monolitnih stenah, se boste morali založiti s posebnim orodjem, imenovanim zidni rezalnik. Če ga ne dobite ali je predrag, lahko uporabite navaden brus, s katerim v steno izrežete utor.
Če nimate brusilnika, se morate preprosto zateči k stari "staromodni" metodi, ki je sestavljena iz uporabe kladiva in dleta. Zaradi težkega dela preklopa je metodo mogoče izvesti le s kratko dolžino podaljšane linije.
Značilnosti prenosa v hišah različnih konstrukcij
Razlike v metodah podaljšanja ali krajšanja ožičenja, povezanega z vtičnico, se kažejo predvsem v materialu njegovih sten. Na podlagi tega so mestne hiše razdeljene na panelne zgradbe, ki so modularne konstrukcije iz standardnih armiranobetonskih plošč in opečnih zgradb. Z vidika prenosa so lahko še posebej pomembni zidovi:
- Čisto betonske površine, prekrite s tapetami, na primer.
- Obdelana z mavčnimi ali mavčnokartonskimi ploščami.
- Z dekorativno prevleko iz vlaknene plošče.

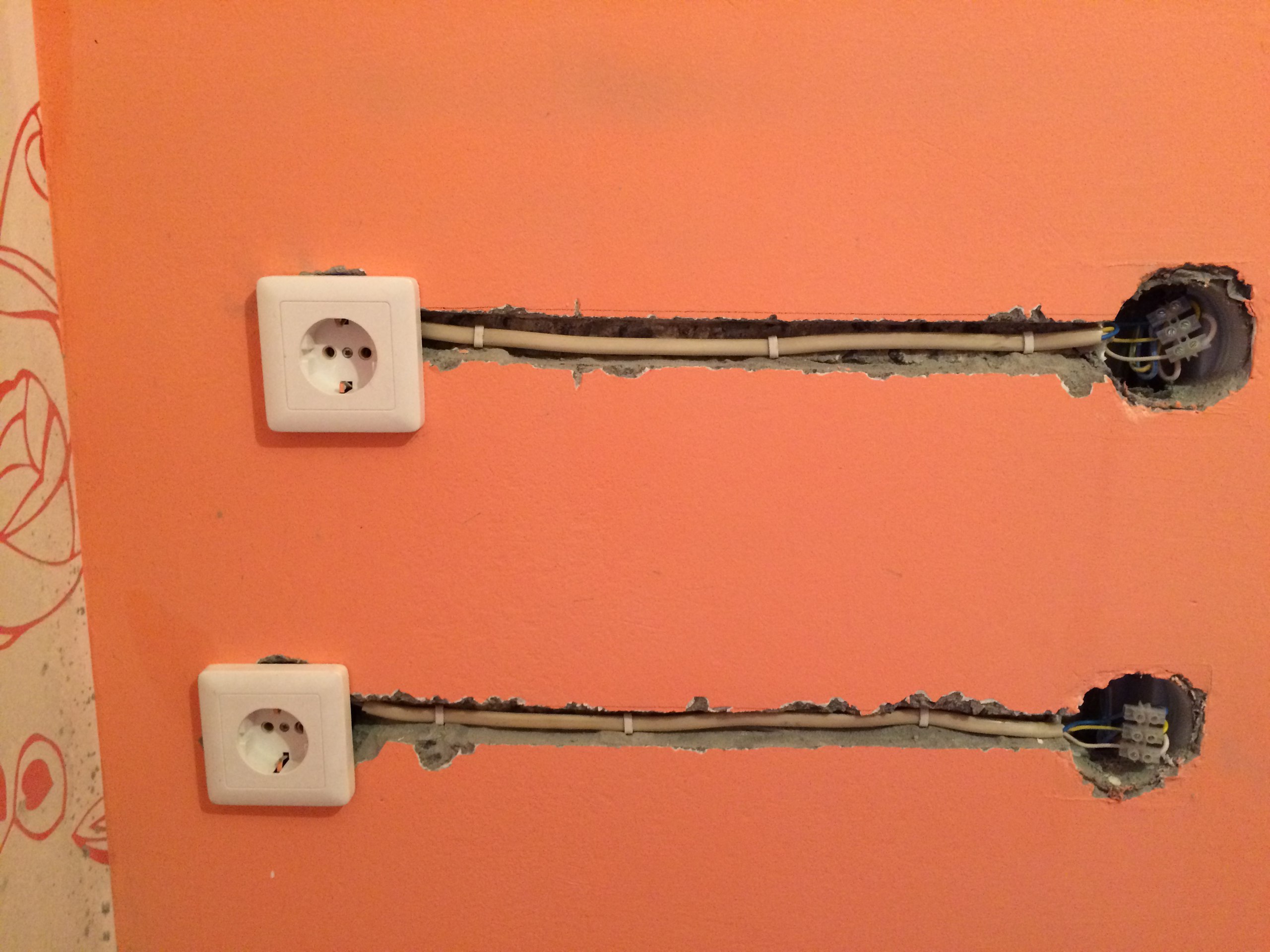

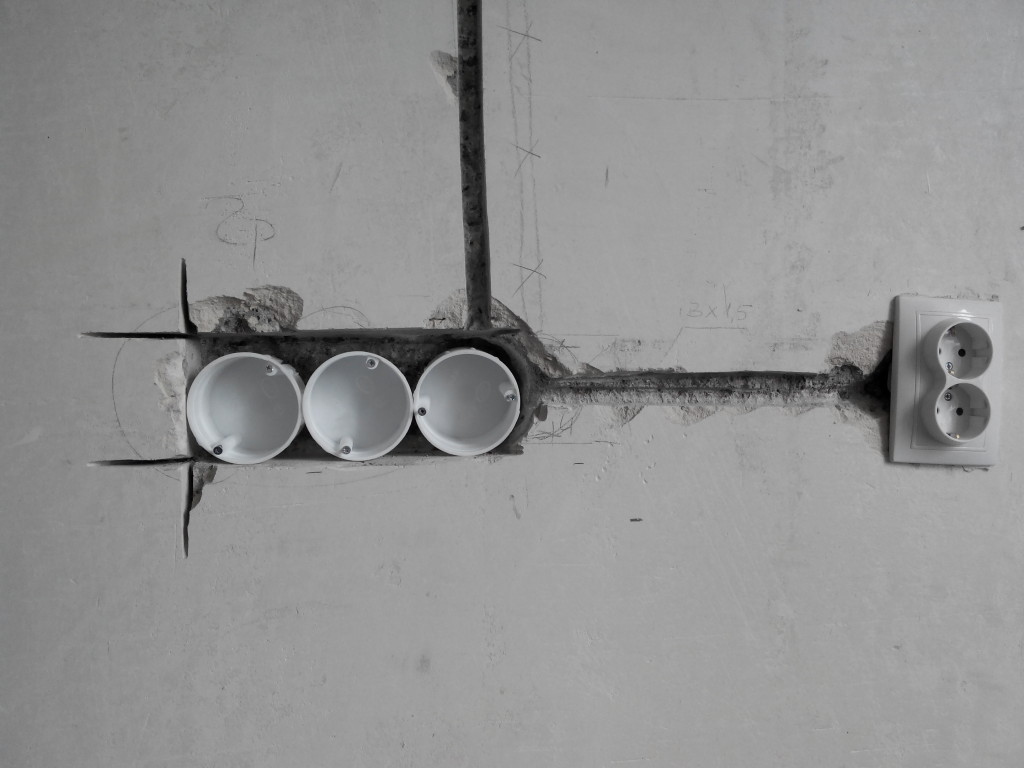

Za vsako od pogojev stene je primeren drugačen način polaganja kabelskih žil. Pri betonskih in ometanih površinah bo treba, če je potrebno podaljšati električno napeljavo, vanje narediti utore, v katere nato položimo dodaten kos kabla.
Pravilen pristop k polaganju podaljška v prisotnosti okrasnih oblog vključuje polaganje pod zaključnim materialom. Na novem mestu se izvrta luknja do premera prenesene vtičnice. Trenutni predpisi ne prepovedujejo zunanjega polaganja neposredno preko dekorativnega materiala, kar se včasih naredi, če želite ožičenje oblikovati v "retro" slogu.
Metode žične povezave

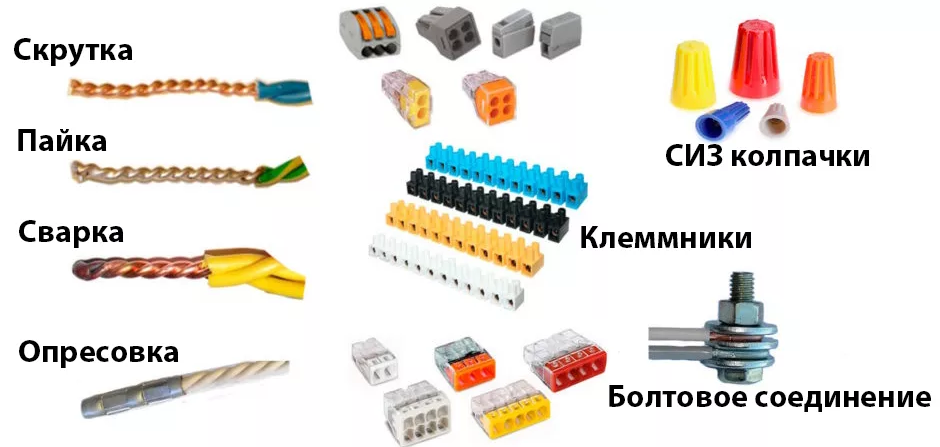

Kakršna koli električna povezava med žicami, ki napajajo stikalo ali vtičnico, se lahko izvede z naslednjimi standardnimi metodami:
- Uporaba posebnih vijačnih adapterskih sponk.
- S konvencionalnim zvijanjem, ki mu sledi varjenje.
- Pritrditev s plastičnimi pokrovčki.
- Oblikovanje istega zasuka, vendar s spajkanjem.
- Uporaba priključnih blokov znamke Wago.
Pri izbiri določenega načina povezave je prva stvar, ki jo morate upoštevati, material žic. Če so izdelani na osnovi različnih kovin (baker in aluminij), nastali spoj ne sme imeti neposrednega stika, ki lahko sčasoma oksidira in pokvari. V tem primeru sta primerna prva in zadnja metoda, pri katerih terminali delujejo kot adapter.
Zvijanje je dovoljeno le, če sta materiala začetnega in podaljška homogena.

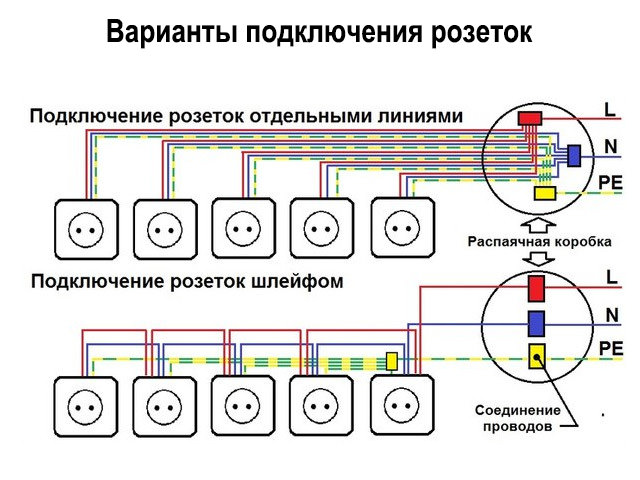

Sheme povezav
- Z oblikovanjem nekakšne zanke, v kateri so žice položene od prejšnjega mesta namestitve do nove točke s preprostim vgradnjo faznih in ozemljitvenih zbiralk.
- Polaganje popolnoma posodobljene linije, ki se začne od linearnega stroja in konča na želenem območju stene v kuhinji, na primer.
Prva od teh tehnik se uporablja, ko je nova točka namestitve nekoliko odmaknjena od stare lokacije, druga pa - če razdalja presega 5-7 metrov.
Druga možnost namestitve bo zahtevala veliko dela v zvezi s pripravo načrta prihodnje poti, pa tudi izbiro vrste žice in načina njenega ožičenja.Toda v tem primeru je mogoče storiti brez neželene vmesne povezave, ki lahko poslabša delovanje celotnega napajalnega sistema. Če je kljub temu izbrana razširitvena shema, je treba upoštevati naslednje pomembne točke:
- Za izvedbo te možnosti je najbolje uporabiti žice iz istega materiala in z enakim presekom jedra kot prvotni kabel, priključen na staro lokacijo. To bo izboljšalo kakovost povezav in odpravilo potrebo po posebnih priključnih blokih.
- Zanesljivost zanke več vzporedno povezanih vtičnic je zelo nizka v primerjavi s polaganjem nove linije.
- Nenamerna prekinitev na samem začetku bo povzročila izklop celotne verige vtičnic, povezanih z njo.
V skladu z zahtevami PUE se podaljšek lahko uporablja za priključitev močnih gospodinjskih električnih aparatov, kot so električni štedilniki, hladilniki, mikrovalovne pečice in pralni stroji.
Pri izbiri diagrama povezave podaljška za nove vtičnice morate izhajati iz posebnih pogojev delovanja gospodinjske opreme in kakovosti stenskih površin. Upoštevanje teh dejavnikov vam omogoča, da se uspešno spopadete z nalogo in odpravite težave, ki se pogosto pojavljajo v električnih tokokrogih.
