Plačilo za porabljeno električno energijo se izvaja na podlagi odčitkov električnih števcev. Namestitev naprav je obvezna za vse uporabnike in prostore, ki uporabljajo ustrezen vir. Obstaja več možnosti in modelov, ki se razlikujejo po vrstah povezav in stopnji največje obremenitve. Priključitev tokovnih transformatorjev na trifazni števec se izvaja na različne načine - izbira vezja je odvisna od prostora in napetosti.
Splošne zahteve
Tokovni transformatorji so oprema, ki je nameščena za zmanjšanje (pretvorbo) indikatorja na normalno raven za delovanje merilnih in krmilnih mehanizmov (števcev).
Z drugimi besedami, te naprave (proizvajalci Mercury, Lenelectro in drugi) so nameščene na območjih z veliko močjo v primerih, ko je neposredna povezava zaradi visokih tokov nemogoča.Neposredna povezava brez ustrezne varovalke povzroči pregorelost magnetnih tuljav in okvaro opreme.
Priključitev tokovnih transformatorjev praviloma izvajajo strokovnjaki iz posebnih inštalacijskih in zagonskih organizacij. Velike industrije imajo ločene delavnice in laboratorije.
Najprej se izvede revizija opreme - zunanji pregled, testiranje delovanja in največje moči. Poleg tega se izmeri tangens notranje izolacijske žice in upora. Na podlagi prejetih podatkov se izbere povezovalni diagram, naredijo oznake in izvrtajo potrebno število lukenj.

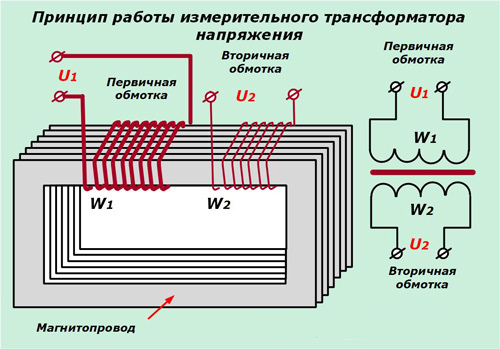

Načelo delovanja merilnih transformatorjev
Da bi to zmanjšali, se uporablja razmerje transformacije, zaradi katerega se v sekundarno navitje dovaja manj električne energije. To zagotavlja normalno delovanje števca, izhodne odčitke pa je treba pomnožiti s številom koeficienta, da dobimo pravo vrednost porabljene napetosti.
Tako transformatorski mehanizem pretvori visoko napetost na vhodu v sprejemljivo napetost za merilnik. Oprema deluje pri frekvenci 50Hz in toku 5A. na primer, če ima naprava omejitev obremenitve 100 A, se izhodni podatki pomnožijo z 20 (100 deljeno s 5).
Zahvaljujoč adapterjem so števci zaščiteni pred napetostnimi sunki, kratkimi stiki in preobremenitvami. Poleg tega, če transformator pregori, ga je lažje zamenjati kot električni števec.
Pri povezovanju je vredno upoštevati nekatere pomanjkljivosti. Najpogostejša možnost je, da se začetna vrednost toka števca ne upošteva. V tem primeru števec preprosto ne bo mogel začeti delovati.
Neupoštevanje polarnosti pri povezovanju je še ena pogosta napaka. Na vhodu tuljave primarnega navitja sta dve sponki - ena za fazo L1, druga za obremenitev L2. Tudi merilno navitje tuljave je opremljeno z dvema sponkama (I1 in I2). Kabel mora biti priključen na ustrezne kontakte, po predhodnem izračunu največje obremenitve.
Če mikrokontakte in žice priključite nepravilno, pride do kratkega stika. To lahko povzroči okvaro naprave in požar.
Sheme povezav
Električni števci in transformatorji so povezani ob upoštevanju varnostnih zahtev in pravil delovanja ter značilnosti same naprave. Minimalna temperatura vgradnje je +5˚ Celzija. V nasprotnem primeru pravilna tehnična povezava ne bo delovala - naprave, ki delujejo z napetostjo in tokom, slabo prenašajo nizke temperature.
Če morate v hladni sezoni priključiti transformator na prostem, morate zgraditi posebno omarico - izolirano in zatesnjeno. Sama naprava je običajno nameščena na višini 1-1,7 metra.
Vgradnja števca s tokovnimi transformatorji
Ni vedno mogoče meriti porabljene električne energije preko števca, priključenega neposredno na napajanje (v vtičnico).V tokokrogih z napetostjo 380 V in tokovnimi omejitvami nad 100 A - zato se poraba poveča na 60 kW - je potrebna namestitev merilnega tokovnega transformatorja. Mojstri takšno povezavo imenujejo posredno, vendar ta metoda zagotavlja najbolj natančne podatke. Poleg tega obstajata še dve metodi:
- pol posredno;
- zvezda.
Prvi se uporablja v industrijskih podjetjih in velikih tovarnah s porabo energije nad 0,4 kW in tokom nad 100 A.
Shema "zvezda" je lahko popolna ali nepopolna. Za polno zvezdo so primerne naprave z enakomerno porazdelitvijo obremenitve in simetričnim pretokom toka. Transformator je nameščen na vseh fazah, navitje releja pa je povezano zvezdasto.
Nepopolno - dvofazno dvorelejno vezje s tvorbo zvezdnega dela. To vezje se hitro odzove na kratke stike (razen ozemljitve), možno pa ga je namestiti tudi na medfazne plošče.
Montaža večobratnega števca
V večžilnih omrežjih se uporablja merilnik trifazne transformatorske povezave. Za večobratne povezave se primarno navitje tuljave zamenja s kabelskim. Naprava nadzoruje gibanje toka skozi sekundarno navitje. V nasprotnem primeru transformator deluje po istem principu kot druge vrste opreme.
Desetžično vezje
Ta način povezave je primeren za uporabo v močnih napajalnih tokokrogih, katerih delovanje zagotavljajo transformatorji. Galvanska izolacija je primerna za industrijske in domače potrebe ter zagotavlja varno delovanje opreme. Zaporedje povezav po terminalih (od prvega do zadnjega):
- faza, vhod (A);
- fazni mehanizem merilno vezje, vhod;
- merilni pogon, izhod (A);
- terminal, faza, vhod;
- merilno vezje faznega mehanizma, izhod (B);
- faza, izhod (B);
- faza, vhod (C);
- vezje, merjenje faze - vhod.
Desetžično vezje ne zahteva izklopa napajanja pri zamenjavi merilnika ali opravljanju drugega dela. Tokovna vezja so zanesljivo ozemljena, kar odpravlja možnost kopičenja neželenega potenciala. Vsaka faza je sestavljena neodvisno druga od druge – če se katera pokvari, bodo ostale delovale naprej.
Sedem žično vezje
Ta povezovalna shema ima številne prednosti in nekaj slabosti. Nekoliko drugačen od desetih žic. Delo z merilnikom je priročno - pri delu s ploščo, merilnimi napravami in transformatorji ni treba popolnoma izklopiti sistema.
Zahvaljujoč ozemljenim tokovnim tokokrogom se nevarni potencial ne kopiči na izhodih sekundarnih navitij, kar pogosto vodi do kratkega stika in izgorevanja opreme. Preskusna škatla je priključena na splošno omrežje, kar vam omogoča varen odklop napajalnih tokokrogov.
Sedemžična metoda je ena od zastarelih in se redko uporablja. Električni inštalaterji iz profesionalnih podjetij ne priporočajo povezovanja z uporabo sodobnejših metod.
Shema s kombiniranimi vezji
Ta shema se bistveno razlikuje od prejšnjih. Tokovni transformatorji s kombiniranimi vezji so povezani s posebnimi skakalci (pot je od L1 do L2).
Ta shema za priključitev transformatorja na števec ni v skladu s posodobljenimi varnostnimi predpisi, ki veljajo danes. Zato je uporaba kombiniranih vezij prepovedana - tako v proizvodnji kot v domačih razmerah.
Drugi povezovalni sistemi
Poleg navedenih obstajajo tudi druge sheme za priključitev števca na transformator. Uporaba testnega bloka v povezavi - v skladu s klavzulo 1.5.23 Pravil o električni namestitvi - je potrebna pri aktiviranju modelnega števca. To je dodatna oprema, ki vam omogoča obhod in odklop tokovnih tokokrogov, aktiviranje števcev brez zmanjšanja napetostne obremenitve. Druga točka je možnost odčitavanja v fazah.
Osnova povezave preko testne škatle je desetžično vezje. Razlika je v vgradnji med merilno napravo in transformatorsko strukturo prehodnega bloka s potrebnimi zaščitnimi in razdelilnimi funkcijami.
Merjenje električne energije s tokovnimi transformatorji

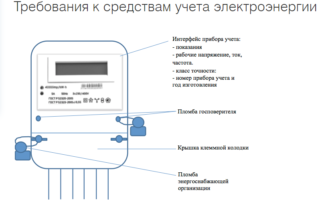

Števec električne energije je glavna naprava, ki prikazuje trenutno porabo energije. Sodobni modeli zagotavljajo odčitke z večjo natančnostjo; Strokovnjaki priporočajo namestitev elektronske opreme namesto indukcijske opreme. Prvi so veliko dražji, vendar odražajo natančnejše podatke.
Prva stvar, na katero so ljudje pozorni, je število faz v omrežju. Števci in transformatorji morajo imeti enako število faz kot električno omrežje.
Trifazne naprave so dovoljene v enofaznih omrežjih (ne obratno), vendar stanejo večkrat. Ta možnost se uporablja, če je na voljo tak transformator.
Pomembna točka je razred točnosti transformatorjev. Večina objektov uporablja oznako 2.0; to zadostuje za povprečne proizvodne in gospodinjske potrebe. Za velike tovarne, transformatorske postaje, zgradbe je potreben višji razred - 1,0. Najboljša možnost je, če je oznaka dopolnjena s črko S, kar pomeni največjo natančnost naprave.
Elektrika je dobrina, za katero je treba plačati določeno dajatev. Za različne situacije - industrija, stanovanja, družbene ustanove itd. - so na voljo ločene tarife. Za pravilno plačilo porabljene energije je potrebno pravilno in natančno merjenje.
Če števec deluje pravilno in ga zapečatijo ustrezne službe, se njegovi odčitki prenesejo na organizacijo, s katero je bila sklenjena pogodba o dobavi električne energije. Nato se v skladu z električnim števcem izračuna plačilo.
Za velike objekte, ki uporabljajo visoko napetost, je potrebna vgradnja transformatorjev. V nasprotnem primeru ne bo mogoče uporabljati števcev električne energije, odčitavati in spremljati trenutne porabe.
