Priključitev glavnega stikala za celotno stanovanje - diagram

Funkcijo takojšnjega ugašanja luči v vašem domu lahko implementirate brez namestitve tako imenovanega »pametnega doma«. Dovolj je, da vaš električni panel opremite s kontaktorjem, ki bo takoj, ko prejme signal od zunaj, ugasnil luči v hiši. Upravlja se s posebno napravo, imenovano glavno stikalo.

Kaj je glavno stikalo

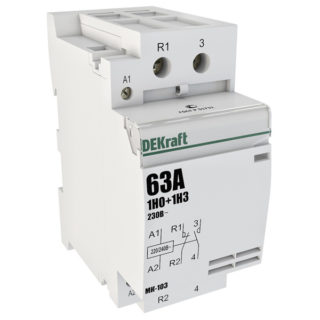

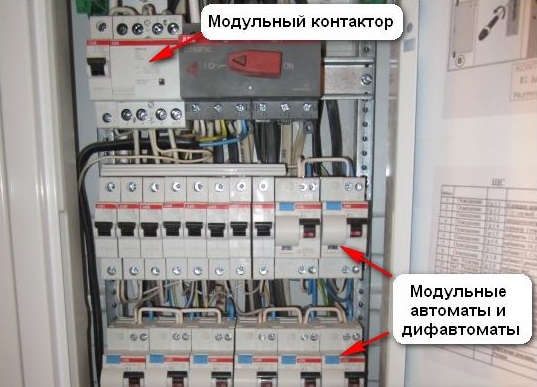

Kontaktor je modularni element, nameščen na DIN letev in omogoča priročno preklapljanje bremena v domačem električnem sistemu. Njegove karakteristike delovanja so odvisne tudi od izbranega kontaktorja. Na primer, če je nameščeno glavno stikalo s štirimi skupinami kontaktov, bo največja dovoljena preklopna moč vsakega od njih okoli 24 amperov. V veliki večini primerov je takšno stikalo dovolj, da brez težav izklopite elektriko v vašem stanovanju ali podeželski hiši.

Če prostor uporablja enofazno napajanje z močjo do 20 amperov, bo povsem dovolj, da namestite dvopolni kontaktor.

Najenostavnejša možnost za krmiljenje kontaktorja je uporaba glavne odklopne naprave, ki bo nameščena v zaprtih prostorih.Ta naprava izgleda kot običajno stikalo, ki deluje v dveh položajih - "vklopljeno" in "izklopljeno". Ob izklopu luč takoj izgine v celotnem prostoru, ne glede na položaj ostalih stikal, ob ponovnem vklopu pa se bo luč prikazovala samo tam, kjer je bila prižgana.

Ni potrebno uporabiti enega samega glavnega stikala, ki bo hkrati krmililo stropno luč in vtičnice. V hišah se uporablja predvsem možnost z dvema ločenima aparatoma za vsak namen. Poleg tega velike koče uporabljajo stikala, ki uravnavajo oskrbo z električno energijo v različnih nadstropjih ali sobah.

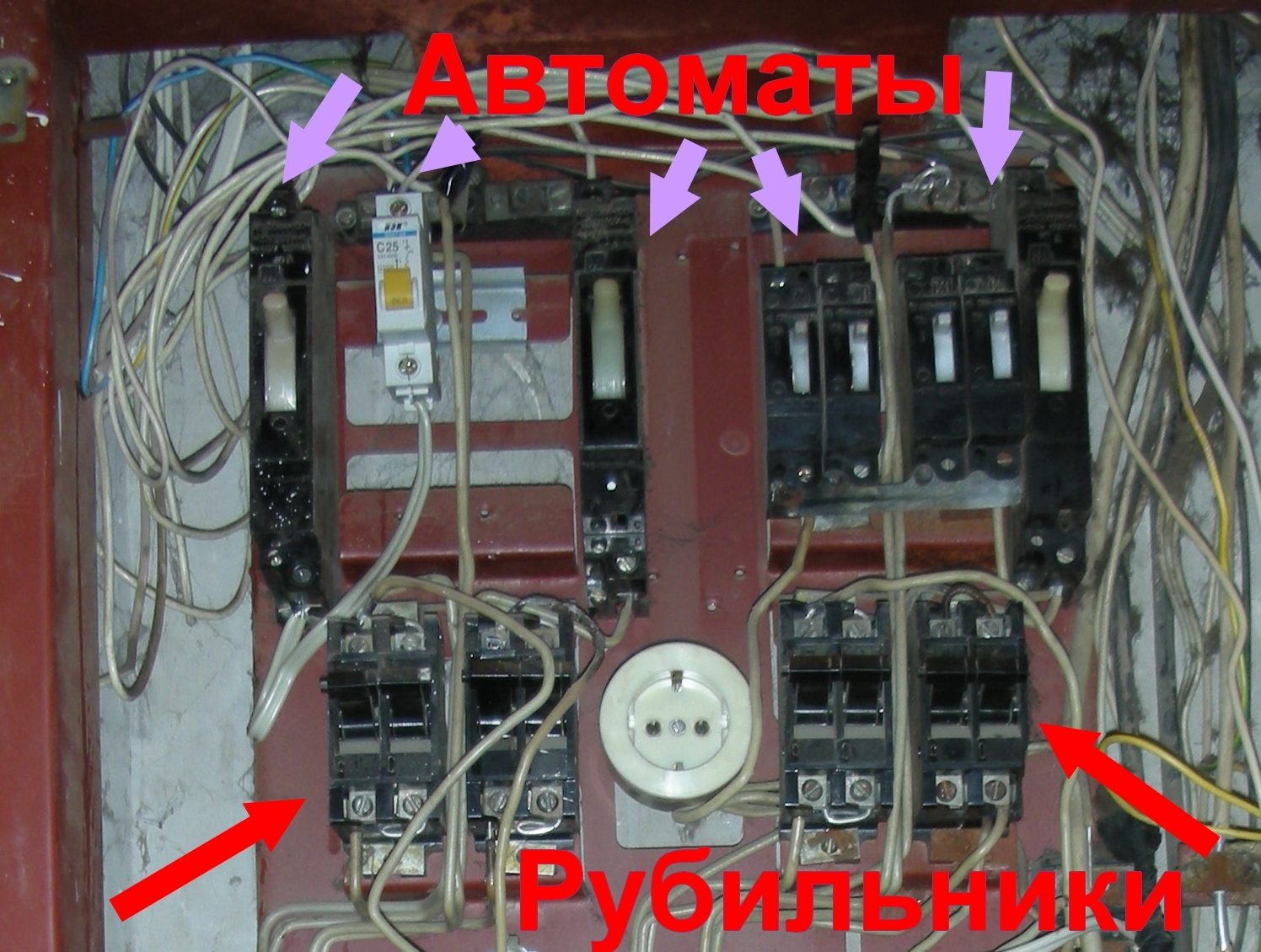

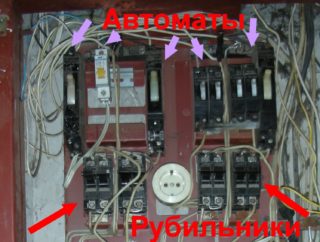

Glavno stikalo ali stikalo

Uporaba stikala je najpreprostejša in najpogostejša možnost, ki jo najdemo povsod. Prednosti te rešitve:

• Preprostost. Opremljanje električne plošče s stikalom izvajajo ljudje z minimalnim znanjem in veščinami na področju oskrbe z energijo.
• Zanesljivost. Enostavnost izvedbe in najmanj elementov v zasnovi naredi stikalo zanesljivo možnost.
• Kompaktnost. Uporabna površina električnega panela ni v ničemer omejena.
• Cena. Cena vgradnje stikala je nižja v primerjavi s podobnimi opcijami.

Na splošno je stikalo trajna in zanesljiva rešitev, ki ne ovira opreme električnega panela, za razliko od vgradnje glavnega stikala za celoten bivalni prostor. Hkrati pa stikalo ni tako priročno za uporabo, saj je glavno stikalo v stanovanju lažje uporabljati v primerjavi s stikalom, ki je nameščen na sami plošči. Poleg tega bo potrebna dodatna vgradnja razsvetljave na nepreklopne vode vzdolž celotne poti do električnega panela.

Ker mora biti stikalo nameščeno znotraj same električne plošče, se morate za enostavno zaustavitev vseh naprav približati in vse operacije izvesti ročno, da regulirate dovod električne energije. Poleg tega se morate prepričati, da je pot iz prostora, kjer je naprava nameščena, osvetljena, sicer boste morali priti do stikala v temi, kar povzroča nelagodje.

Glavno stikalo je univerzalna možnost, ki nudi vse, kar potrebujete. Ni treba uporabiti gumba, ki se nahaja v stanovanju in takoj ugasne luči v hiši. Namesto tega obstajajo možnosti za popoln sistem nadzora dostopa, oddaljeni izklop, dostop s kartico in druge. Ta rešitev je priročna, ne zahteva dodatne namestitve neizklopljive razsvetljave na ploščo, prav tako ni težav pri opremljanju stroja, ki bo deloval ob pravem času.

Obenem, ker oprema za normalno delovanje kontaktorja zahteva vključitev številnih komponent, posledično postane sistem nezanesljiv, saj če katera od komponent odpove, preneha delovati celoten sistem. Poleg tega veliko število elementov povzroči podražitev in obsežnost takšne rešitve, zaradi česar zavzame veliko prostora v plošči, vendar je ta problem delno rešen z namestitvijo releja za izbiro faze.

Izbira med glavnim stikalom in stikalom mora biti narejena glede na vaše potrebe in želje, saj ima vsako od njih svoje prednosti in slabosti.

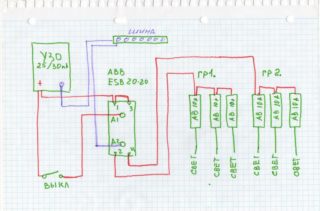

Kako opremiti glavno stikalo

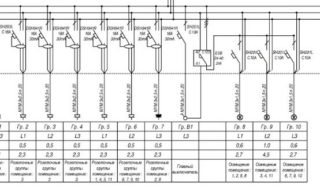

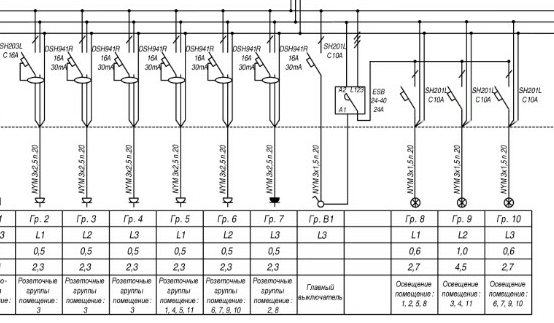

Odvisno od tega, kje nameravate uporabiti glavno stikalo, se spremeni tudi njegov diagram povezave s stanovanjem.Različni objekti in prostori imajo svoje rešitve, ki zagotavljajo vse potrebne potrebe, zato jih morate izbrati pametno.

Stroj

V električnem sistemu je stroj nameščen na samem začetku tokokroga in je fizično blizu števca. Načelo delovanja te sheme je, da uporabnik nastavi največjo dovoljeno moč električne energije, ki jo lahko skupaj porabijo vse naprave v prostoru. Če je prekoračen, bo stroj čez nekaj časa deloval in popolnoma prekinil napajanje prostora. Zaradi nepazljivosti lahko takšna odločitev lastnika le zmoti z ugašanjem luči v najbolj neprimernem času, po drugi strani pa poskrbi za požarno varnost.

Če se zazna uhajanje toka ali pride do kratkega stika, se lučka brez zakasnitve izklopi.

Shema "Hotel".

Če se v zaprtih prostorih hkrati uporablja pet ali več električnih naprav, kar lahko povzroči samodejni izklop luči, ga morate opremiti z več ločenimi tokokrogi, od katerih bo vsak imel svojo funkcijo. Vsako vezje je povezano z določeno skupino naprav in tudi hkratna uporaba več naprav ne bo presegla dovoljene moči, ne glede na to, koliko energije porabijo. Takšna električna vezja se v strokovnih krogih imenujejo "hotelska".

Ključna značilnost takšne sheme je potreba po dodatnem nakupu več deset metrov žice ali kabla, strojev v zahtevani količini, pa tudi glavnega stikala, s katerim bodo regulirani vsi stroji.Tako lahko preprosto prižigate in ugašate luči v celotnem stanovanju ali pa izključite napajanje želene skupine naprav.

Glavno stikalo je enostavna in priročna rešitev, ki ne le poenostavi regulacijo svetlobe v prostoru, ampak tudi poskrbi za požarno varnost, tako da se lastnik počuti mirno, ko zapusti svoj dom.
