Pojem in metode merjenja svetlobnega toka

Za določitev količine svetlobe na kvadratni meter površine se uporablja koncept svetlobnega toka. Vrednost se meri v lumnih in vam omogoča, da pojasnite, koliko svetlobe proizvaja določena svetilka ali sistem osvetlitve.

Kaj je svetlobni tok

Svetlobni tok se nanaša na moč sevanja, ki ga lahko oseba vidi, ali svetlobno energijo, ki prihaja s površine (sijaj ali odboj žarka). Skupni tok, brez pavšalne učinkovitosti svetilk, vendar vključno z izgubljeno svetlobo, se meri v lumnih sekundah.

Svetlobna količina ni analogna energijski količini, ki označuje svetlobo brez vizualnih občutkov. Svetlobno ali sevalno energijo lahko merimo v joulih. Merska enota za svetlobni tok je lumen, kar pomeni sij iz enega vira z jakostjo 1 kandela. Prostorni kot je v tem primeru 1 steradian.

Število lumnov sevanja je odvisno od svetlosti vira.

Kako je osvetlitev povezana s svetlobnim tokom?

Osvetlitev in svetlobni tok sta različna, čeprav podobna pojma. Osvetlitev se meri v luksih in ne v lumnih. 1 luks pomeni 1 lumen na 1 m2 površine.

Zaradi jasnosti lahko primerjate silo in pritisk. Z uporabo majhne igle in minimalne sile se ustvari visok koeficient specifičnega tlaka za določeno točko. Podobno lahko šibek snop svetlobe osvetli ločeno območje.

Interakcija svetlobnega toka in osvetlitve je preprosta za razumevanje na primeru namizne svetilke s svetlobnim tokom 1000 lm. Da bi bila osvetlitev popolna, jih vodijo standardi SNiP 52.13330. Za delovno mesto se uporablja vrednost 350 luksov, za manipulacije z majhnimi deli - 500 luksov. Na osvetlitev vpliva tudi oddaljenost vira svetlobe, barva tujkov in prisotnost ogledala ali okna. To pomeni, da bo miza ob beli steni prejela več luksa kot miza ob temni.

Za merjenje osvetlitve uporabite merilnik luksov ali aplikacijo za merjenje na pametnem telefonu.

Razlika med osvetlitvijo in svetlobnim tokom

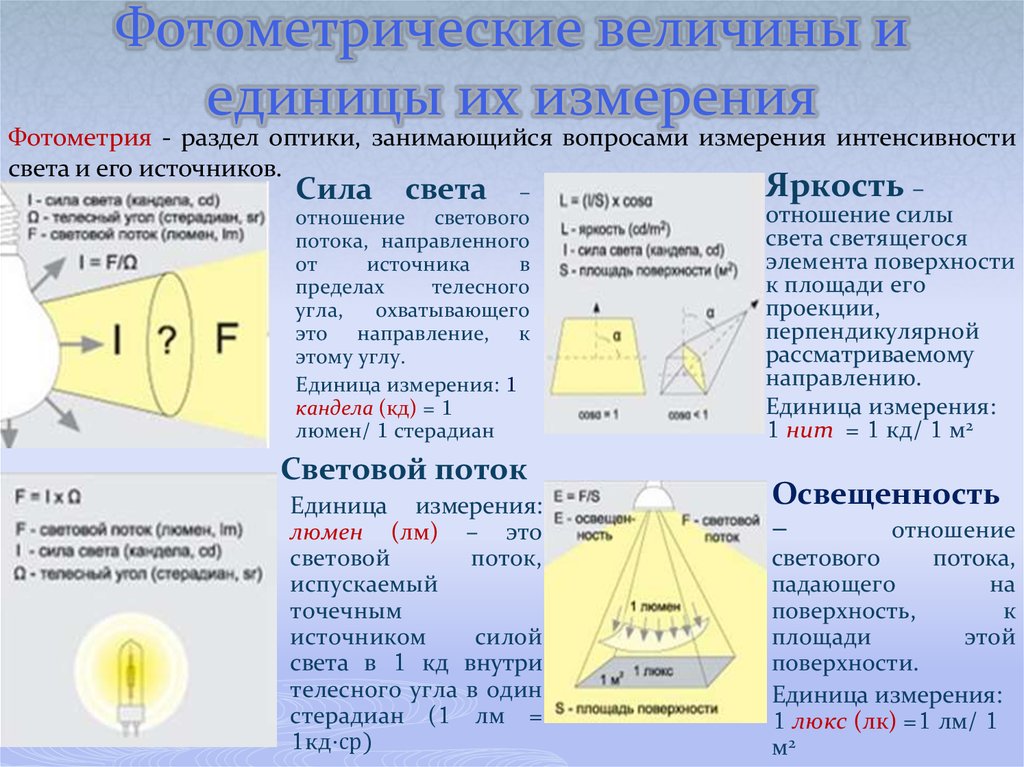

Osvetlitev je površinska gostota, ko svetlobni tok zadene območje. V pogojih vodoravne ravnine je površina osvetljena, ko je vodoravna. Črka E se uporablja za označevanje parametrov osvetlitve (Lux) se lahko izračuna po formuli E = Ф/S, kjer je:

• F – svetlobni tok v lumnih;
• S – površina v mm2.

Razlika med fizičnima količinama je 1 luks enak 1 lumnu na m2 osvetljene površine.

Če želite določiti osvetlitev, boste morali svetlobno jakost povezati z razdaljo do določenega območja. Ko svetloba zadene površino pod pravim kotom, je območje izhodne svetlobe manjše.Ko se kot poveča, se odstotek osvetlitve zmanjša.

Manj svetlobe bo doseglo predmet, ki je oddaljen od virov sevanja.

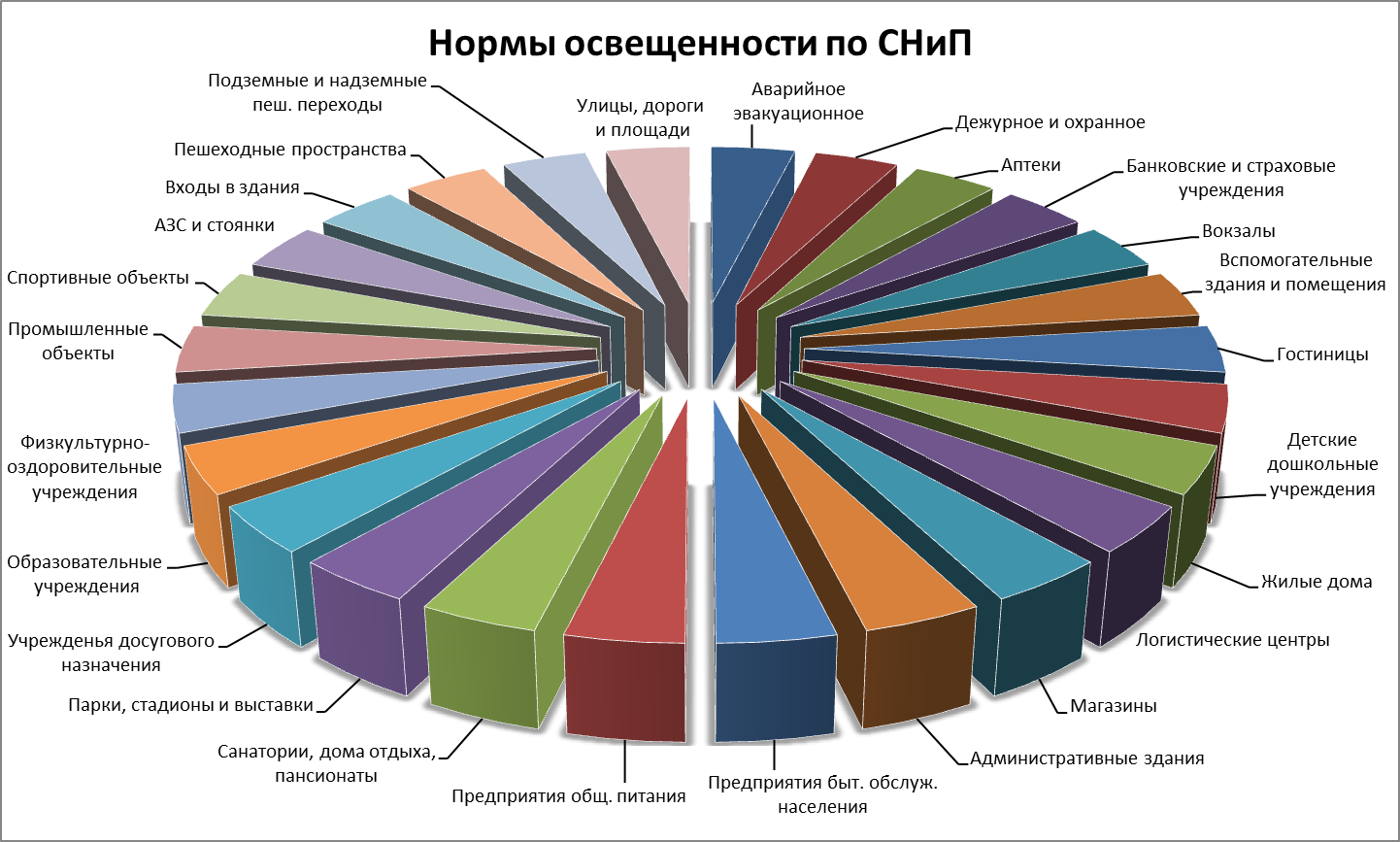

Standardi za notranjo razsvetljavo za uporabo (SNiP)

Standard osvetlitve je treba upoštevati pri urejanju upravnih, izobraževalnih, prostočasnih ustanov, gospodinjskih podjetij, nakupovalnih objektov, stanovanjskih stavb, lokalnih območij, hotelov, podjetij, pa tudi con za pešce in vozila v mestih in vaseh.

Pri izbiri sistema razsvetljave jih vodijo dokumenti SNiP 23-05-95 iz leta 1995 in njegova posodobljena različica SP 52.13330 iz leta 2011 za naravne in umetne vire svetlobe.

Razsvetljava v pisarni

Od stopnje osvetlitve bo odvisna odpornost na stres, koncentracija in duševna aktivnost osebja. V tabeli se lahko seznanite z regulativnimi zahtevami.

Tip sobe	Osvetlitev, lux
Velika pisarna z računalniško opremo	200-300
Velika pisarna odprtega tipa	400
Pisarna za delo z risbami	500
Konferenčna soba	200
Lestev	50-100
Dvorane, hodniki	50-75
Arhivski prostori	75
Pomožni prostori	50

Intenzivnost svetlobe v proizvodnji

Za določitev indikatorja se upošteva vizualna obremenitev.

Vizualno delo, kategorija	Naprezanje oči	Kombinirana razsvetljava	Splošna razsvetljava
1	Najvišja natančnost	1500-5000	400-1250
2	Zelo visoka natančnost	1000-4000	300-750
3	Visoka natančnost	400-2000	200-500
4	Povprečna natančnost	400-700	200-300
5	Minimalna natančnost	400	200-300
6	Grobo		200
7	Nadzor proizvodnje (nadzorni sistemi)	400	200-300

Razsvetljava v skladiščih

Intenzivnost svetlobnih virov je odvisna od vrste skladišča in vrste svetilke.

Shranjevanje	Svetilke
	Izpust plina	Žarnica z žarilno nitko
Na tleh	75	50
Na policah	200	100

Parametri razsvetljave v stanovanjskih zgradbah in centrih za prosti čas

Za pisarno, biljardnico, knjižnico je standardna višina mize 0,8 m od talne linije.

Tip sobe	Osvetlitev, lux
Jaški dvigal	5
Hoja po nadstropjih, podstrešjih, hodnikih	20
Prostori za komunikacijsko opremo	20
Prostori za otroške vozičke in kolesa	30
stopnice	20
Concierge točke	150
Kopalnice, tuši, kadi	50
Sobe za biljard	300
Telovadnice	150
Slačilnice, bazeni, savne	100
Garderobe	75
Pomožni prostori	300
Hodniki in veže v stanovanjih	50
Knjižnice, pisarne	300
Otroška soba	200
Kuhinja	150
Stanovanjski prostori	150
Preddverje	30

Ti standardi se upoštevajo pri urejanju električne napeljave in namestitvi svetlobnih naprav.

Izračun svetlobnega toka

Za izračun svetlobnega toka lahko uporabite posebno merilno napravo ali se osredotočite na indikator svetlobne učinkovitosti glede na tok:

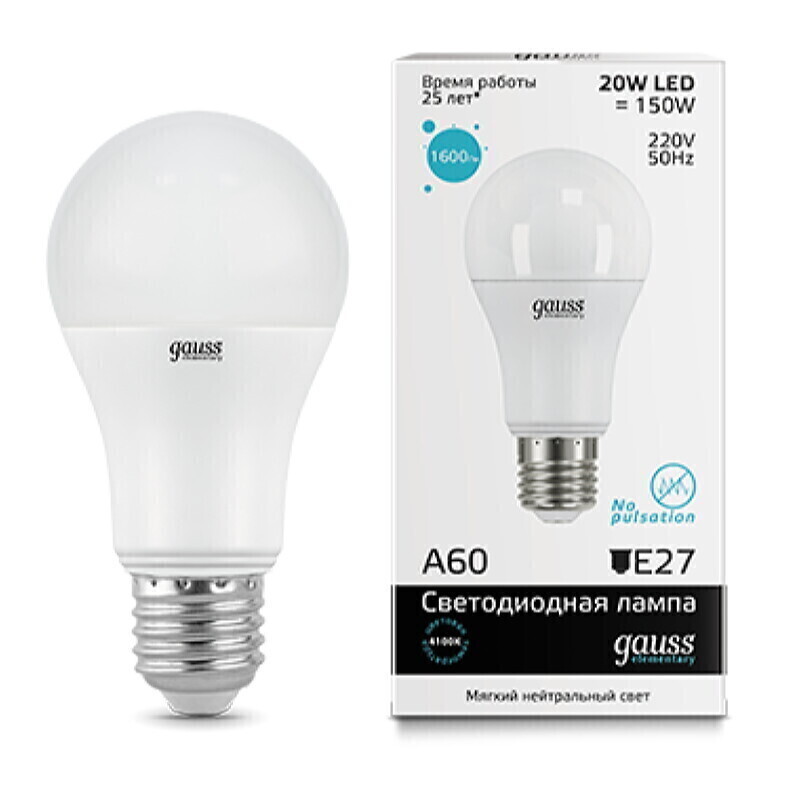

• LED žarnica v matirani žarnici - moč naprave, pomnožena z 80 lm / W, bo vrednost svetlobnega toka;
• viri z žarilno nitko - moč žarnice se pomnoži s 100 lm/W;
• energetsko varčne CFL naprave – pomnoženo s 60 lm/W;
• DRL - moč je treba pomnožiti s 58 lm/W.

Učinkovitost metode je odvisna od jakosti svetlobnega toka v sijalki, standardov osvetljenosti, varnostnih dejavnikov (čistoča objekta in vrste vira), uporabe svetlobnega toka, korekcijske luči, števila svetilk in površine. sobe. Pri izračunih se osredotočajo tudi na zasnovo naprave in prisotnost zaščitnega premaza.

Napaka teoretičnih izračunov je približno 30%.

Moč svetlobe

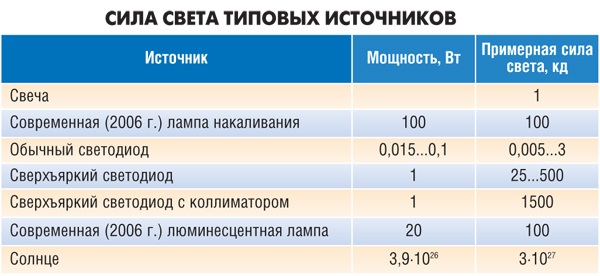

Svetlobno jakost razumemo kot velikost svetlobnega toka, deljeno s prostorskim kotom, znotraj katerega se nahaja. Če je svetlobni žarek nastavljen na volumen, bo sila prostorska gostota. Indikator se meri v kandelah (Cd).

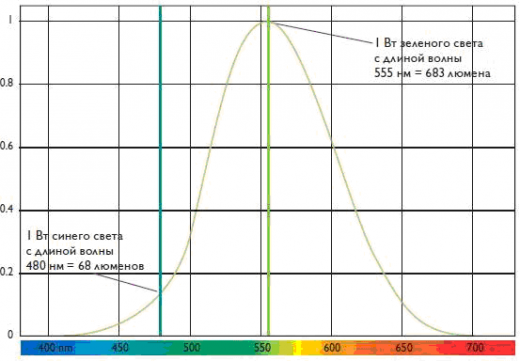

Kandela je merska enota za svetlobno jakost pulziranja voščene sveče.Enak je 1/683 W pri frekvenci od 540 do 1012 Hz, kar ustreza zelenemu odtenku. 1 kandela je enaka 1 lumnu le, če se svetlobni žarek širi pod stožčastim kotom 65 stopinj. Milikandele se uporabljajo za označevanje usmerjevalnih naprav - indikatorskih LED, majhnih svetilk.

Vati in lumni

Do nedavnega smo se pri izbiri žarnic osredotočali na moč oziroma število vatov. Večja kot je, višje je bila osvetlitev boljša. Dandanes se kakovost osvetlitve označuje v lumnih.

Toda Watt ni mogoče preprosto pretvoriti v lumen, saj je prva oznaka moč, druga pa prostornina svetlobnih žarkov iz virov. Za preoblikovanje je potrebno poznati svetlobno moč (lm/W), pa tudi tip sijalke, učinkovitost reflektorja, izgube ob prisotnosti difuzorja in odstotek uhajanja svetlobnega toka.

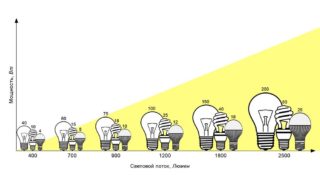

Namesto dolgotrajnih izračunov se raje osredotočite na vrtilno tabelo.

Moč, W	Svetlobni tok, Lm
Žarnice z žarilno nitko
20	250
40	400
60	700
75	900
100	1200
150	1800
Fluorescentne sijalke
5-7	250
10-12	400
15-16	700
18-20	900
25-30	1200
40-50	1800
LED viri
3-4	250-300
4-6	300-450
6-8	450-600
8-10	600-900
10-12	900-1100
12-14	1100-1250
14-16	1250-1400

Če želite prihraniti denar, zamenjajte 1000 W žarnico z žarilno nitko s fluorescentno (25-30 W) ali LED (12-15 W) napravo.

Kako in v kakšni količini se meri svetlobni tok?

Svetlobna vrednost - DP se meri v lumnih. En lumen je enakovreden DP izotropnega svetlobnega vira z jakostjo 1 kandele in kotom 1 steradiana.

V proizvodnji se za meritve uporabljajo posebni instrumenti. Ta metoda vam omogoča natančno določitev SP:

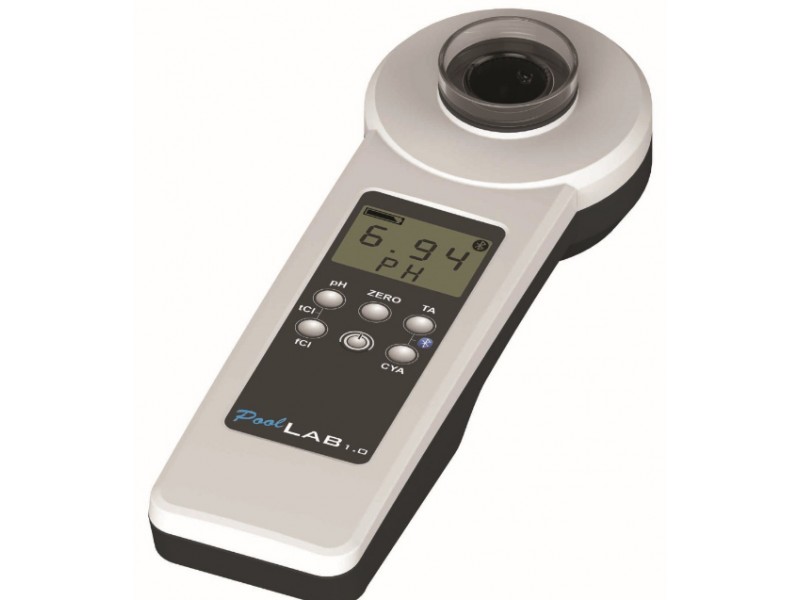

• Fotometer je naprava s kroglo kamere. Odbojnost notranjosti je 1. Meritev izvedemo tako, da v sredino komore postavimo žarnico in vzpostavimo difuzni svetlobni žarek.

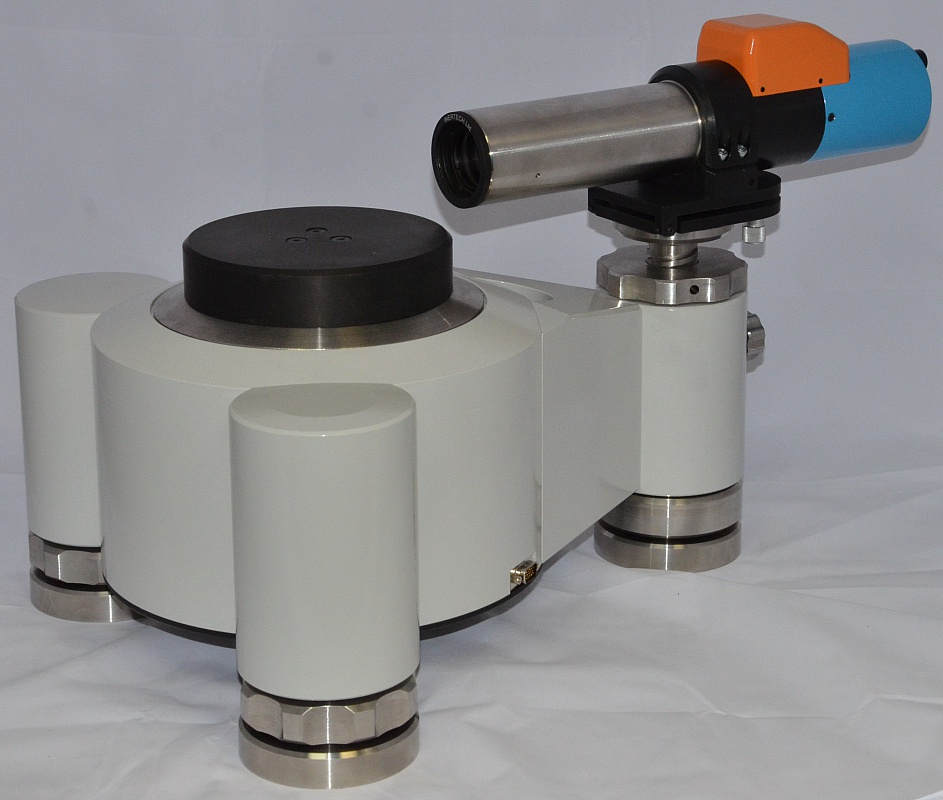

• Goniometer je fotometrična naprava z vgrajenim merilnikom luksov, ki se lahko premika po krogli. Med postopkom integracije osvetlitve se prikaže vrednost v lumnih.

Luxmeter je umerjen v absolutnih vrednostih: 1 lm/m2 je enak 1 luksu.

Običajni osebi se pri izbiri svetilke ali svetilke ni treba poglobiti v natančen merilni sistem. Pri zamenjavi naprave z žarilno nitko s halogensko je treba zapomniti, da vati niso lumni. Prvi se uporabljajo za določanje moči, drugi - od osvetlitve, med delovanjem pa standardna svetilka izgubi 15% svoje svetlosti, fluorescenčna sijalka - 30%, LED - od 5 do 10%.
