Električna napeljava v hiši mora biti varna v kateri koli sobi, tudi s posebnimi podnebnimi razmerami. Kopalnica ima zapleteno mikroklimo, ki je nevarna za ožičenje - visoka vlažnost, brizganje vode in visoke temperature postavljajo posebne pogoje za opremo. Obstaja posebna vodotesna avtomatizacija in oprema, ki lahko deluje v vseh pogojih. Pravilna montaža in izbira najboljših izdelkov bosta zagotovila varnost električne napeljave v kopalnici.
Zahteve, navedene v uradnih dokumentih
Glavna pravila za ožičenje v kopalnici so predpisana v GOST R 50581.7.701-2013. Dokument se imenuje "Nizkonapetostne električne instalacije. Del 7-701." Iz nje lahko prepoznamo številne osnovne zahteve, ki jih morate poznati med namestitvijo.
Najprej mora mojster razumeti, da je v kopalnici prostor razdeljen na električne varnostne cone. Samo 4 jih je:
- 0 – mesta, kjer se nahaja voda.To je kopalna kad, umivalnik, tuš kabina in drugi viri tekočine.
- 1 – cona okoli 0. Sem sodijo stene ob kopalni kadi, umivalniku in drugih virih vode.
- 2 – na razdalji 60 cm od roba kopalnice.
- 3 – pogojno varna cona izven prejšnjih treh.
Obstajajo tudi zahteve PUE, v skladu s katerimi:
- Odprto in skrito ožičenje je sprejemljivo. Izolacija kabla mora prenesti temperature od 170°C.
- V conah od 0 do 3 je nameščena oprema z različnimi zaščitnimi razredi IPxx. S posebnimi tabelami lahko izberete ustreznega. Za 0 con IPx7, za 1 IPx5, za 2 IPx4, za 3 IPx1. V tem primeru je samo v tretji coni dovoljena namestitev krmilnih naprav, razvodnih omaric in razdelilnih naprav.
- Prepoved vgradnje vtičnic v prhe. Namestijo se lahko samo v coni 3, vtičnica pa mora biti priključena prek razdelilnega transformatorja ali zaščitena z RCD.
Vse različice PUE ne označujejo cone 3. To je posledica njegove pogojne varnosti in standardnih pravil namestitve in namestitve.
Zahteve za vtičnice, skupino razsvetljave in stikala
Obstajajo tudi določene zahteve za stikala, vtičnice in svetlobne naprave.
- Največja napajalna napetost za svetilke v tuš kabini ali kopalni kadi ne sme presegati 12 V. Za dodatno varnost je priporočljiva uporaba takšnih naprav z izjemno nizko napetostjo.
- Zaščitni razred vtičnic in stikal ne sme biti nižji od IPx4.
- Ohišja električnih naprav, dvižnih vodov, kopalne kadi in ozemljitvenega vodila je treba združiti v skupni sistem za izravnavo nivoja potenciala.
- Kopalnica se napaja prek ločenega avtomatskega odklopnika ali RCD.
- Žice so položene v valovito cev.
- Vtičnice in regulatorji svetlobe niso nameščeni bližje kot 0,7 m od kopalnice, cevi, umivalnikov in na višini najmanj 0,9 m od tal.
PUE ne nalaga posebnih zahtev glede pravil namestitve. Pomembno je, da je izbrana kopalniška elektrika primerna za delo v težkih pogojih.
Za varnost lahko namestite sodobno zaščito pred uhajanjem. Modul naprave je priključen prek ločenega kabla in zanesljivo ščiti lastnika doma in sosede pred poplavami.
Priprava orodja
Za delo boste potrebovali profesionalno opremo z dobro izoliranimi ročaji:
- vrtalnik, vrtalno kladivo ali rezilo za stene;
- indikator ali multimeter;
- izvijači;
- ruleta;
- svinčnik;
- nivo zgradbe;
- nož ali orodje za odstranjevanje izolacije;
- klešče;
- izolacijski trak.
Če v domačem arzenalu orodij nimate vrtalnika ali rezalnika sten, lahko delo opravite ročno z dletom in kladivom.
Navodila za namestitev po korakih
Montaža električne napeljave v kopalnici se lahko izvede, če imate znanje, veščine in sposobnosti na področju elektrotehnike. To je mogoče storiti neodvisno, če je oseba prepričana v svoje sposobnosti, ali pa se obrne na strokovnjake. Pri nepravilni priključitvi obstaja nevarnost električnega udara, požara ali drugih negativnih posledic, ki lahko povzročijo veliko škodo zdravju.
Algoritem povezave je sestavljen iz več korakov. Shema električne napeljave v kombinirani kopalnici ne bo veliko drugačna.

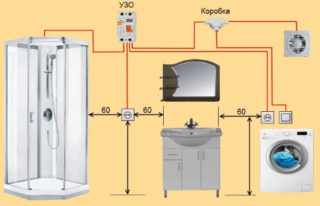

Izbira sheme ožičenja v kopalnici

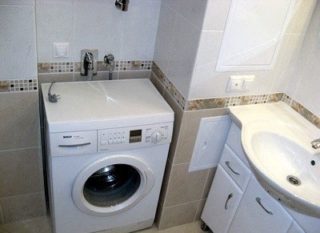

Upoštevati je treba vrsto uporabljenih naprav, način osvetlitve in sisteme ogrevanja. Razvodno omarico je priporočljivo postaviti zunaj prostora.Če ima kopalnica bojler, pralni stroj ali električni kotel, so v celotnem prostoru nameščene vsaj 3 vtičnice. Priporočljivo je tudi, da stikalo premaknete izven prostora. Vse žice so položene v steno pod stropom pod pravim kotom.
Pred ožičenjem v kopalnici morate izklopiti napajanje v sobi.
Izbor materialov

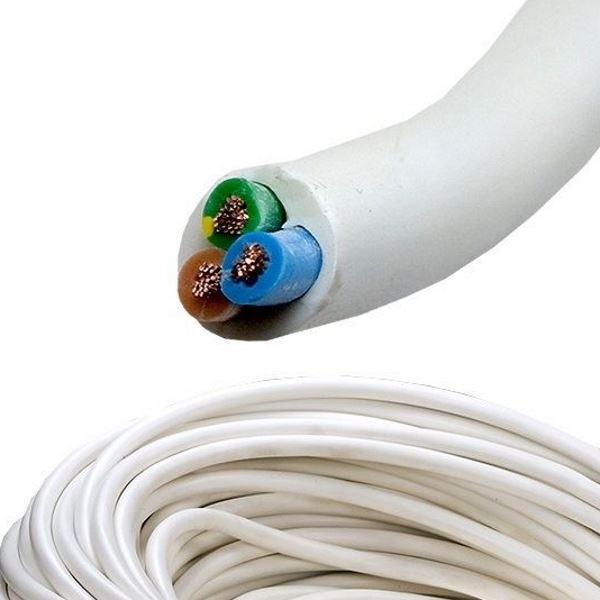

Izbrane so komponente z optimalnimi tehničnimi lastnostmi. Priporočljivo je, da vzamete trižilni kabel s presekom 2,5 kvadratnih mm za vtičnice in 1,5 kvadratnih mm za svetlobno skupino. Za močno opremo je izbrana debelejša bakrena žica. Kabel je pritrjen na steno s sponkami.

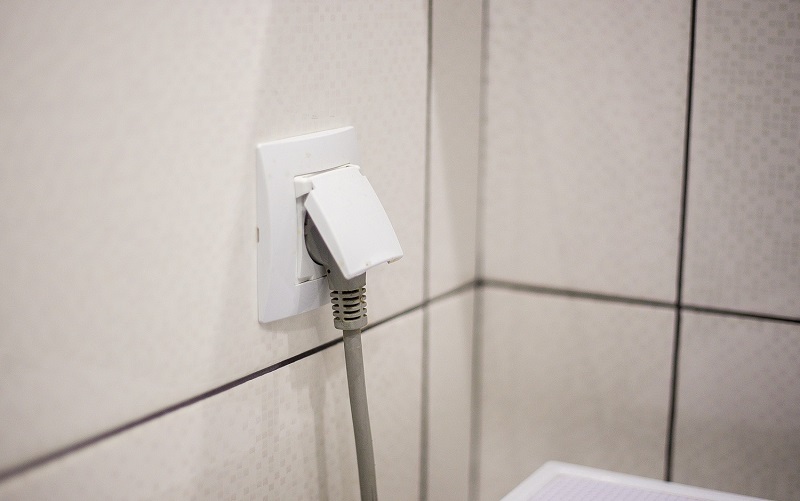

Vtičnice in stikala morajo biti zaščiteni pred škropljenjem (poseben pokrov), IP44 ali višji in imeti ozemljitveni kontakt. Za vodoodporne svetilke je bolje vzeti reflektorje 12 V.
Za izenačitev potencialov izberemo napajalni kabel PV-3.1.*6 in dodatno čepke.
Montažna dela
V skladu z razvito shemo so v panelni hiši izdelani utori in vdolbine za vtičnice, razdelilne omarice in stikala. Nato so nameščene vtičnice in škatla. Ožičenje je pritrjeno v utorih. Žice so priključene na vtičnice. Nato se jedra namestijo v vtičnice in mesta za stikala. Zaščitna plošča električne vtičnice je nameščena po preverjanju ožičenja. Po pritrditvi električne napeljave na steno se priključijo odklopniki in RCD.
Zadnji korak je preveriti funkcionalnost ožičenja v kopalnici. Če želite to narediti, z multimetrom preverite linijo za kratek stik. Če ga ni, lahko namestite okrasne pokrove na vtičnice in opravite zaključna dela in popravila.

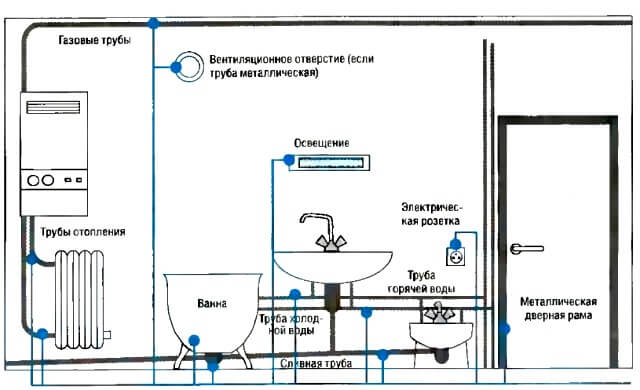

Izdelava sistema izravnave potencialov
Po namestitvi električne napeljave v kopalnici in stranišču morate začeti ustvarjati sistem za izravnavo potencialov. Če želite to narediti, boste potrebovali enožilni bakren kabel, ki bo med seboj povezal pralni stroj, dvižne cevi, umivalnike, kopalne kadi, kotle in druge električne naprave. Vse točke so povezane z ozemljitvenim vodilom v panelu.
Varnost
V skladu s sodobnimi standardi in predpisi mora ožičenje vsebovati 3 žice - fazo, ničelno in ozemljitev. V starejših hišah morda ni ozemljitvenega kabla, zato je treba posodobiti električno napeljavo v celotnem stanovanju.
Zaščito zagotavljajo tudi RCD - naprave za diferenčni tok. Zasilno ustavijo dobavo električne energije. Namestitev takšnih naprav mora opraviti strokovnjak, saj je življenje in zdravje ljudi neposredno odvisno od pravilne namestitve.
Skupaj z RCD so nameščeni tudi avtomatski odklopniki, ki prekinejo napajanje toka med preobremenitvami in kratkimi stiki. Za razsvetljavo so nameščene avtomatske naprave z zmogljivostjo 10 A, za močne naprave pa do 25 A. Avtomatske naprave, kot so RCD, so nameščene v razdelilni plošči. Vsi stanovalci v stanovanju se morajo naučiti uporabljati te naprave, da v nujnih primerih rešijo življenja in lastnino.
