LED svetilke hitro pridobivajo na priljubljenosti zaradi številnih prednosti v primerjavi z analogi: stroškovna učinkovitost in okolju prijaznost uporabe, dolga življenjska doba. Za vsakodnevno uporabo so svetlobne naprave izdelane z delovno napetostjo 220 in 12 voltov.
Kako priključiti LED svetilko na 220V
Glavna prednost takšnih svetilk v primerjavi s tistimi, ki delujejo na 12 voltov, je v tem, da se lahko napajajo direktno iz stikala. Posledično ni dodatnih finančnih stroškov za nakup napajalnika, prav tako je enostavna montaža. Obstaja več načinov za namestitev LED svetilk:
- serijska povezava;
- vzporedno;
- radialno
Vsak se uporablja v različnih situacijah in ima svoje prednosti in slabosti.
Zaporedna
Serijska povezava se uporablja, ko je potrebno shraniti kabelske posnetke in ni posebnih zahtev za prostore. Izvedba bo zahtevala več dvojnih ali trojnih žic.V enem krogu ni mogoče namestiti več kot šest LED žarnic, sicer bo svetilnost nizka. Če ena svetilka odpove, boste morali preveriti delovanje vsake, da odpravite okvaro.
Sama povezava ne bi smela biti težavna. Od stikala do prve svetilke se potegne faza, nato se od prvega stikala potegne kabel do naslednje naprave. Na zadnjo svetilko, ki prihaja iz razdelilne omarice, je postavljena ničla.
Če pride do napake v tokokrogu in se moč in ničla zamenjata, bodo svetilke pod konstantno napetostjo, kar ni varno.

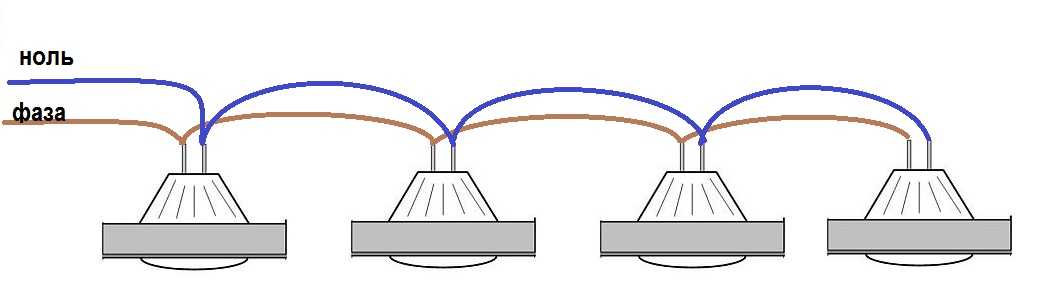

Vzporedno
Vzporedna povezava je bolj praktična in se pogosteje uporablja. Med postopkom izvajanja bo vsaka svetilka proizvajala svetlost, ki jo je navedel proizvajalec. Edina pomanjkljivost, ki jo lahko ugotovimo, je povečana poraba prevodnika v primerjavi s serijsko povezavo.
Priporočljivo je dati prednost kablu VVG ng 2 * 1,5 ali 3 * 1,5. Oznaka označuje prisotnost PVC lupine - visokokakovostnega izolacijskega materiala. V oznaki oznaka "ng" označuje negorljivost modela. Če obstajajo posebne zahteve za prostor, se včasih uporabljajo žice z dodatno oznako "ls", kar pomeni, da se pri vžigu sprosti majhna količina dima.
Za priključitev svetilke se kabel potegne skozi stikalo iz razdelilne omarice. Po vrsti je priključen na vsako svetilko. Po prvi svetilki se kabel prereže in napelje na naslednjo, dokler niso vse naprave povezane v en skupni sistem.
Prednost metode vzporedne povezave je, da tudi če ena svetilka odpove, bo tokokrog popolnoma deloval.

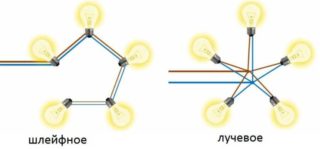

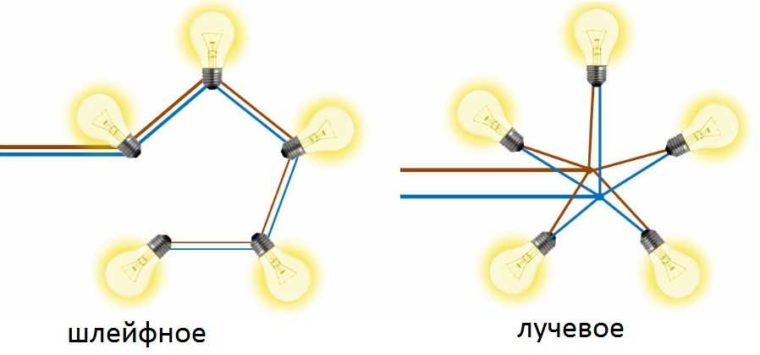

Radialno
Po svoji naravi se žarkovno vezje nanaša na vzporedno povezavo, ki se pogosto uporablja za lestence. Načelo izvedbe je polaganje kabla do vsake svetilke posebej. Ta metoda je najbolj delovno intenzivna in zahteva velike finančne stroške zaradi velike količine uporabljene žice. Da bi prihranili denar, je kabel iz razdelilne plošče napeljan v sredino prostora in od tam do vsake svetilke. Nato so enožilne žice priključene na fazo in ničlo, ki so položene na svetilke.
Tudi v fazi načrtovanja je pomembno, da se odločite, kako bodo jedra povezana z ločenim kablom. Če je svetilk malo, je dovolj zvijanje. Iz varnostnih razlogov je varno stisnjen s kleščami in zvarjen skupaj s spajkalnikom. Obstaja alternativa tej metodi - nakup terminalov z določenim številom izhodov. Na vsako žico se namesti konektor in šele nato se žice potegnejo do svetil.

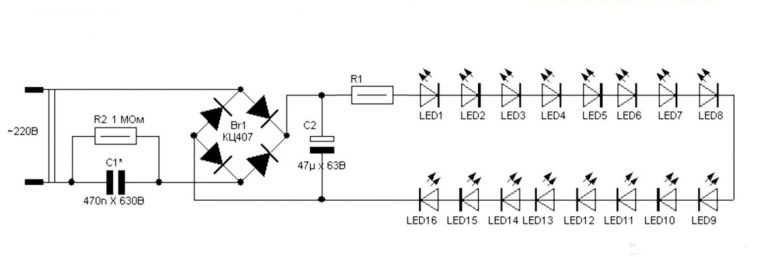

Priključni diagram za LED svetilke v vseh primerih nima bistvenih razlik.
Zahtevana orodja
Za priključitev svetlobnih naprav z lastnimi rokami boste potrebovali naslednja delovna orodja:
- komplet izvijačev (ploski in Phillips);
- orodje, namenjeno razkrivanju žic (odstranitev izolacijske plasti);
- klešče.
Kot kaže praksa, samostojna namestitev naprave ne traja več kot 10-15 minut.
Značilnosti pritrditve in povezovanja stropnih svetilk

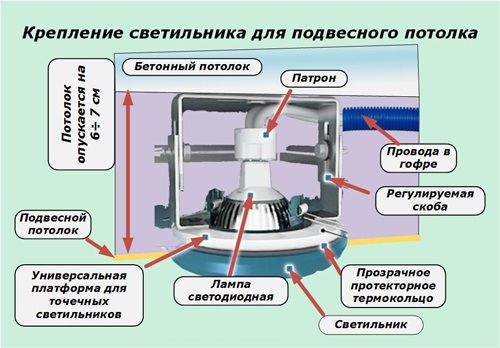

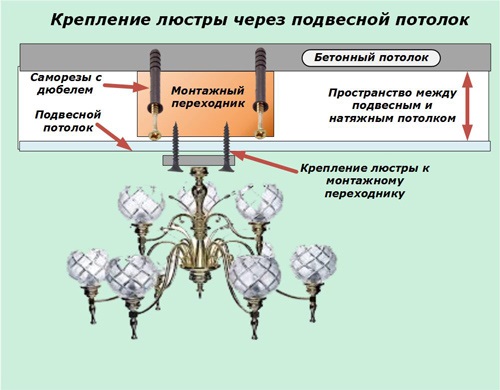

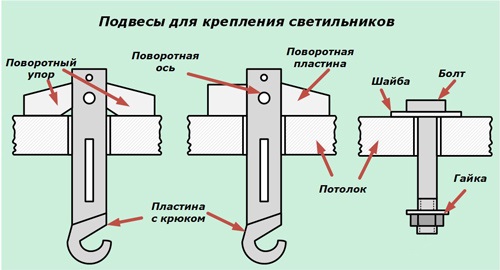

Namestitev določenega modela na strop se lahko razlikuje glede na videz in oblikovne značilnosti. Algoritem za namestitev svetilke na strop:
- Na mestu, namenjenem za senčnik, v bližini izhoda žice, so narejene luknje za montažno ploščo.
- Luknje za pritrditev je treba narediti samo v trdni podlagi. Če pri delu z vrtalnim kladivom montažna plošča pade v prazno, morate narediti luknje na drugem mestu in ustrezno premakniti svetilko.
- Montažna plošča je varno pritrjena v enem položaju.
- Če LED svetilka ni pritrjena na trdno podlago, morate najprej zagotoviti, da je varno pritrjena.
- RCD ali električni števec je brez napajanja, kontakti svetlobne naprave pa so priključeni na električno omrežje.
- Že priključena svetilka se namesti na uho montažne plošče in varno pritrdi s pritrdilnimi elementi.
- Na fiksno LED svetilko se namestijo prozorni deli, kot je zaščitno steklo ali pokrovček.
Končna faza je obvezno preverjanje delovanja svetlobnih naprav.
Previdnostni ukrepi
Med delom ne pozabite upoštevati osebnih varnostnih ukrepov.
Potrebno je izklopiti napetost v prostoru in na vtičnici, kjer je treba opraviti delo, preveriti napetost z indikatorskim izvijačem. Prav tako je pomembno zagotoviti prost prostor okoli svetilke.Če zanemarite to pravilo, se bodo svetilke močno pregrele, kar bo povzročilo njihovo hitro odpoved ali požar.
