Postopek namestitve in priključitve LED traku

LED trak se aktivno uporablja pri razsvetljavi stanovanj. Nameščen je na strop, stene, pohištvo. Uporaba takšne naprave je enostavna in priročna, LED diode pa varne in učinkovite. Zaradi teh in številnih drugih razlogov so ljudje začeli prehajati na diodno razsvetljavo. LED trak ne zahteva posebnih veščin pri povezovanju in namestitvi, vendar morate še vedno poznati nekatere funkcije.

Naprava LED traku

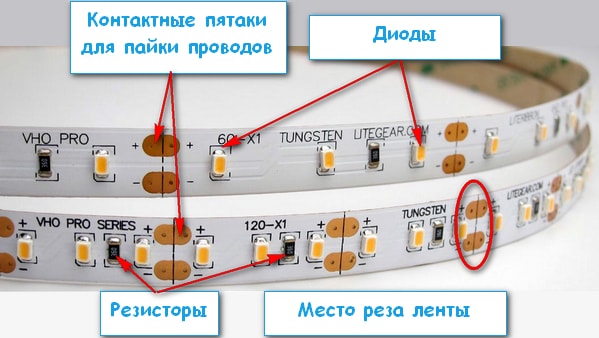

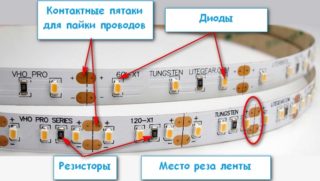

LED trak se imenuje tudi duralight. Gre za upogljivo tiskano vezje, na katerem so nameščene LED diode in upori za omejevanje toka. Za lažjo namestitev je na voljo lepilna plast, s katero lahko trak namestite na katero koli ravno površino, tudi na težko dostopnih mestih. Vklopite jo lahko kot običajno svetilko.

Svetleče diode, nameščene na plošči, imajo različne barve:

• bela različnih barvnih temperatur;
• zelena;
• rdeča;
• modra;
• rumena;
• večbarvna.

Trak ima tudi standardne dimenzije - debelina 2-3 mm, širina 8-10 mm.Dolžina je različna, vendar se svetila običajno prodajajo v 5-metrskih kolutih.

Kriteriji izbire

Pred nakupom traku morate vnaprej določiti zahteve. Odvisni bodo od lokacije namestitve, podnebnih razmer in dodeljenih nalog. Odločite se tudi o proračunu, ki ga je kupec pripravljen porabiti za nakup svetilke.

Glavne značilnosti traku:

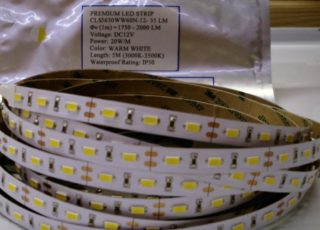

• Svetlost sijaja.
• Vrsta (enobarvno, večbarvno).
• Načini delovanja.
• Število LED na linearni meter.
• Kakovost LED, vrsta uporabljenega kristala.

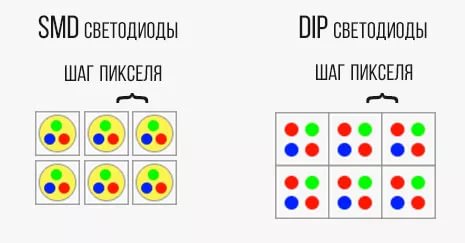

• Dip ali smd diode. LED diode za površinsko montažo so cenejše.
• Samolepilna ali ne podlaga.
• IP stopnja zaščite pred prahom in vlago.
• Odporen na agresivne vplive okolja.

Pri izbiri se morate vnaprej odločiti, ali bo trak zagotovil dodatno osvetlitev ali pa je od njega potrebna večja svetlost.

Prednosti LED trakov

Svetlobne naprave iz LED diod odlikujejo pozitivne lastnosti v primerjavi s klasičnimi svetlobnimi viri. Zaradi tega je prehod na bolj donosne svetilke.

Glavne prednosti duralight:

• Nizka poraba energije.
• Trajanje dela. V pravilnih pogojih delovanja lahko zdržijo od 5 do 13 let.
• Polaganje po kateri koli poti je zagotovljeno zaradi fleksibilnosti plošče.
• Možnost rezanja traku na manjše kose.
• Visoka učinkovitost.
• Brez ogrevanja.
• Hitri začetek.

• Ni utripanja, kar negativno vpliva na zdravje. Pulzacije opazimo le pri poceni izdelkih nizke kakovosti neznanega proizvajalca.



• Odpornost na omrežne prenapetosti.
• Brez ultravijoličnega sevanja.
• Široka izbira barv.
• Požarna varnost.
• Prijaznost do okolja.
• Enostaven za namestitev.
• Garancija proizvajalca.

Pomanjkljivost LED izdelkov je precej visok strošek enega izdelka. Toda zaradi nizkih stroškov energije se hitro povrne.

Pravila namestitve

Trajanje delovanja duralight je neposredno odvisno od skladnosti s pogoji delovanja in pravilne namestitve. Najbolj ugodna mesta za namestitev svetlobnega traku so naslednja mesta v prostorih:

• Niše v stenah in stropu. Nato se trak položi v posebno škatlo.
• Površina sten in stropov znotraj vogalov je izdelana iz plastike.
• Za podstavki na stropu.

V vseh teh primerih so splošne zahteve za namestitev enake.

• Priključek se izvede samo preko pretvornika - napajalnika, ki zniža napetost na delovno 12 ali 24 V. Direktna povezava duralighta na vir napetosti 220 V v vtičnici je prepovedana.



• Trakovi so pritrjeni in povezani s posebej izbranimi konektorji in vtičnicami. Možna je tudi povezava s spajkanjem.

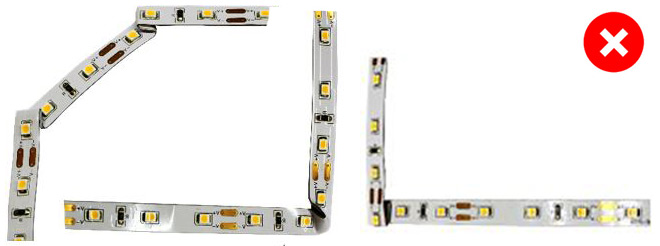

• Ne upogibajte duralight in dovolite mehanske obremenitve.

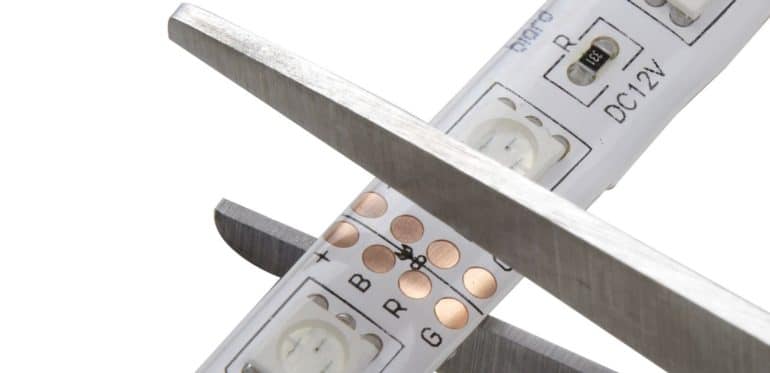

• Ploščo lahko odrežete samo na posebej označenih mestih, da ne poškodujete prevodnih poti. V nasprotnem primeru duralight ne bo deloval. Podobno ne smete poškodovati tirov, če morate povezati segmente.
• Nujno je treba paziti na razred zaščite IP. Trakovi IP66 so primerni za uporabo v vodi; če jih nameravate uporabljati na prostem, mora biti razred IP55.

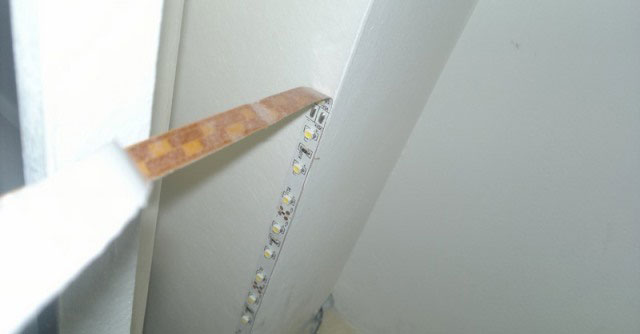

• Trak lahko pritrdite samo na gladko in čisto površino. Potem plošča ne bo poškodovana ali onesnažena.



• Lepilna površina vam omogoča, da duralight pritrdite samo enkrat. Zato je priporočljivo, da vnaprej izberete in pripravite sistem osvetlitve, da ne zapravite denarja in poškodujete svetilke. S svinčnikom lahko na površino narišete pot, po kateri lahko prilepite napravo.
• Če se uporabi kos traku, večji od 4A, je bolje, da dele povežete s spajkanjem. To je bolj zanesljivo kot uporaba priključkov.
• Priporočljivo je, da zaporedno povežete največ 5 metrov traku. V nasprotnem primeru bo svetlost LED nižja in sistem bo preobremenjen.
• Moč transformatorja - napajalnika mora biti 20-30% večja od skupne obremenitve.

Pri priklopu na napajanje je priporočljivo poiskati strokovno pomoč. Če sistem namestite sami, morate upoštevati varnostne ukrepe. Prav tako ne smete delati z okvarjenim trakom. V tem primeru ga je treba zamenjati v okviru garancije.

Smernice za oblikovanje

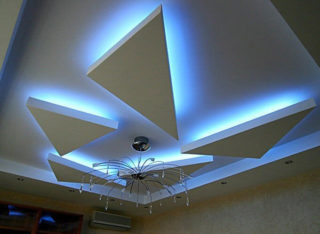

Duralight ne opravlja le svetlobne funkcije, ampak tudi dekorativno. Zmagovalno notranjo opremo lahko dobite, če upoštevate nasvete strokovnjakov. Z uporabo traku lahko dosežete različne učinke - na primer zoniranje kuhinjskega prostora ali vizualno povečanje stropov.

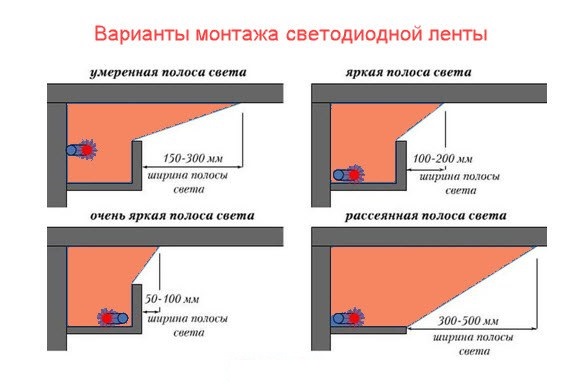

Če nameravate ustvariti večnivojski sistem, mora biti razdalja med nivoji 20 cm, sicer obstaja nevarnost neenakomerne porazdelitve svetlobe. Optimalna globina je 2-3 cm.

Če hiša uporablja spuščene sijajne stropove, je bolje zavrniti razsvetljavo. Diode na taki površini se bodo odsevale kot v ogledalu.

Pri ustvarjanju postavitve svetilk je pomembno, da ne pozabite na enostaven dostop do njih. Če so potrebna popravila, mora tehnik brez težav doseči pokvarjen del.

Načini pritrditve in namestitev

Obstaja več načinov za namestitev traku na strop.

• Namestitev v osnovno ploščo. Ta metoda ima najpomembnejšo prednost - mojstru ni treba preurediti stropa. Podnožje je nameščeno na razdalji 8-10 cm od stropa in se po namestitvi lahko prilepi na podstavek. Trak je prilepljen na posebno lepilno podlago.
• Vgradnja v karniso iz mavčnih plošč. Ta metoda je bolj zapletena, vendar vizualno izgleda bolj impresivno.

Navodila po korakih za namestitev duralight na strop:

1. Določitev dolžine traku in njegovih značilnosti. Nakup ustreznega profila.
2. Nakup krmilnika za nadzor osvetlitve ozadja in svetlosti. Prilagoditev se izvaja z daljinskim upravljalnikom.



3. Nakup posebnih konektorjev. Odvisne so od vrste duralight in proizvajalca. Razlikujejo se po obliki.
4. Izbira napajalnika.
5. Sestavljanje sistema z zaporednim polaganjem in lepljenjem LED filamenta.
6. Priključitev na napajanje.

Napajalnik je najpomembnejši del sistema. Izbira je odvisna od številnih značilnosti, ki jih morate najprej razumeti.

Izbira napajalnika

Napajalniki se razlikujejo po moči - obstajajo izdelki od 6 do 400 W. Izbrano glede na polno obremenitev pasu, ob upoštevanju rezerve 20-30%.

Primer izračuna moči je naslednji. Obstaja trak z dolžino 5 m in močjo 9,4 W, za katerega je izbran napajalnik. Skupna obremenitev traku je 5*9,4=47 W.Napajalnik mora imeti moč 47 * 1,25 = 58,75 W z rezervo moči 25%. Dobljeno vrednost lahko zaokrožite na 60 W - za to vrednost je izbrana enota, ki naj napaja LED trak. Napačna izbira lahko povzroči okvaro sistema.

Izbira profila za namestitev

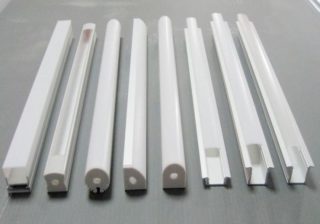

Montažni profili se razlikujejo glede na material in obliko. Običajno so izdelani iz naslednjih materialov:

• Aluminij. To je zanesljiv in vsestranski sistem, ki se prilega vsaki notranjosti. Uporablja se za hitro in enostavno izvedbo sistema razsvetljave. Dobro odvajajo toploto.
• Plastika. Plastična škatla je izdelana iz visokokakovostnega in zanesljivega materiala, ki je odporen na temperaturna nihanja, visoko vlago in mehanske obremenitve. Lahko je mat ali prozoren. Uporablja se v javnih zgradbah, razsvetljavi izložb, razsvetljavi pohištva in komercialne opreme.

Profili se razlikujejo glede na napravo:

• Kotni. Uporablja se, kadar standardni profil ni primeren. Primeri uporabe: osvetlitev izložb, prodajnih prostorov, omar, namesto stropnih podstavkov. S tem profilom lahko neodvisno pripravite originalne postavitve LED filamentov.
• Vgradna. Ta model izgleda kot navaden kovinski profil. Je precej obsežen in ima številne prednosti. Ti vključujejo odpornost na agresivne vplive okolja, zanesljivost in trdnost pritrditve. Priporočljivo je, da sistem namestite s pomočjo specializiranega lepila ali pritrditve. Potem bo zasnova kakovostna in zanesljiva.
• Mortise. Tovrstni profili so nameščeni za osvetlitev različnega pohištva - na primer kuhinjskih elementov, postelj, omar.Barva profila je običajno zlata in srebrna. Dolžina - 1-2 metra. Za razpršitev svetlobe je mogoče namestiti dodaten mat svetlobni filter. To vam omogoča, da pohištvo postane bolj privlačno.

Profil ne opravlja samo vloge škatle za polaganje, temveč tudi funkcijo odvajanja toplote. Zato ne morete kupiti poceni plastičnih izdelkov, ki niso odporni na vročino traku.

Shema povezav za spuščeni strop

Najprej se določi dolžina niti. Zahtevano velikost lahko dosežete s spajanjem več trakov s posebnimi oznakami. Celoten razvit sistem se sestavi na tleh, nato se preveri kakovost stikov in stabilnost delovanja.

Če se uporablja barvni RGB trak, je povezava s krmilnikom izvedena v skladu z oznakami. Za enobarvni trak skladnost z oznakami ni potrebna. Krmilnik mora biti priključen na napajanje, pri čemer je treba upoštevati tudi oznake. Tukaj ne morete mešati žic, sicer bo duralight izgorel. Zadnji korak je priključitev stikala.

Sestavljena konstrukcija je priključena na omrežje in testirana. Po tem se lahko pritrdi na strop. Nato se ponovno preveri delovanje stropa, po katerem je platno popolnoma sestavljeno.

Priporočila za namestitev in povezavo

Pred lepljenjem LED traku morate vnaprej pripraviti površino za namestitev. Razmastiti ga je treba z alkoholom in nato obrisati s suho, čisto krpo.

Izdelke z močjo nad 10 W/m montiramo v kovinske in aluminijaste profile. Plastika ne more zagotoviti optimalnega odvajanja toplote. Lahko se uporabi tudi aluminijasta podlaga.

Če je duralight nameščen na prevodnih površinah, je treba trak izolirati.Če želite to narediti, ga lahko postavite v okvir.

Med montažo ne sme biti poškodovana celovitost prevodnih poti. V nasprotnem primeru trak ne bo deloval.

Priporočljivo je, da daljše odseke povežete vzporedno. Pri zaporedni povezavi bo prišlo do preobremenitve in prevodne poti bodo izgorele.
