Pravila in shema ožičenja za stikalo za luči z enim ključem

Vsi uporabniki poznajo običajna stikala za luči, izdelana v obliki ključne naprave, nameščene neposredno na steno. Če želite priključiti stikalo, če ga je treba zamenjati z novim izdelkom ali po popravilu, se boste morali seznaniti z zasnovo in obstoječimi vrstami tipkovnic.

Zasnova in namen

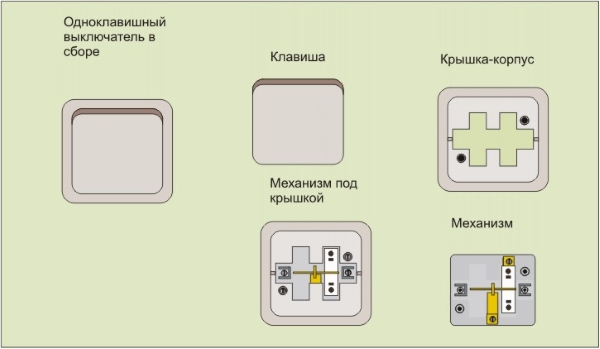

Stikalo za luči z enim ključem ima preprosto zasnovo in je sestavljeno iz naslednjih glavnih delov in sklopov:

• plastično ohišje, oblikovano v obliki okvirja s pritrjenim preklopnim mehanizmom;
• dve jekleni sponki, namenjeni povezovanju dohodnih in odhodnih vodnikov;
• okrasni pokrov in širok ključ (v nekaterih modelih je namesto tega gumb za upravljanje).

Plastični okvir ima dve pritrdilni ušesi z luknjami, ki sta namenjeni za pritrditev naprave v montažno dozo ali direktno na stensko površino.

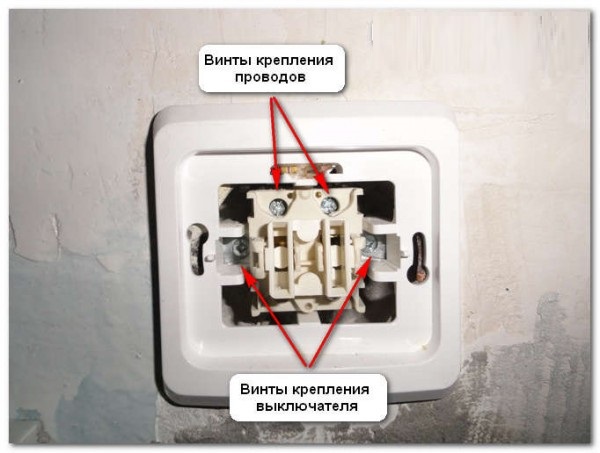

Stikalne sponke imajo vijačne sponke, ki zanesljivo pritrdijo vodnike, ki prihajajo in izhajajo iz razvodne omarice.

Namen stikala na ključ je preklapljanje svetlobnih tokokrogov – prižiganje in ugašanje lestenca ali svetilke. Obseg njegove uporabe ni omejen na eno domačo sfero, saj je takšno stikalo mogoče namestiti v prostore katere koli kategorije.

Vrste in lokacija

Izdelki z enim ključem za uporabo v gospodinjstvu so na voljo v naslednjih različicah:

• za zunanjo namestitev in ožičenje;
• za notranjo namestitev;
• v obliki modularnih struktur.

Glede na stopnjo zaščite pred vlago in prahom so ti izdelki razdeljeni na naprave povečane tesnosti in konvencionalne izvedbe.

Stikala za luči za notranjo namestitev se uporabljajo s skrito metodo ožičenja vodnikov v stanovanju. V slednjem primeru so položeni pod omet ali v votline sten okvirja.

Za zunanjo montažo se ohišje stikala pritrdi neposredno na steno ali na leseno/plastično podlago.

Preden priključite stikalo z enim ključem v živo omrežje, se morate seznaniti s pravili za njegovo varno namestitev v prostoru. V skladu s standardi, sprejetimi v času Sovjetske zveze, mora biti naprava nameščena na razdalji najmanj 1,6 metra od tal. Ta omejitev je bila sprejeta zaradi lažjega upravljanja naprave, ki se nahaja približno v višini oči. Danes so bile te stroge zahteve odpravljene, v skladu z novimi pravili je dovoljeno postaviti električno stikalo na naslednjih območjih:

• na površini stene s strani ročaja vrat na višini približno enega metra od tal;
• na razdalji najmanj 0,6 metra od vrat v kopalnico ali tuš kabino;
• na razdalji najmanj 0,5 metra od plinovodov in drugih nevarnih vodov.

Stikala, ki upravljajo žarnico s kabla, lahko namestite v prostor pod stropom.

Modularne naprave ali "žična stikala" se uporabljajo predvsem v pisarnah, pa tudi v industrijskih in komercialnih prostorih. Ti izdelki so namenjeni izključno za vgradnjo v plastične kabelske kanale. Posebej zasnovane naprave so nameščene v prostorih z visoko vlažnostjo: kopalnice, kleti, podstrešja in drugi pomožni prostori.

Pravila povezave in priprava za namestitev

V skladu z določbami PUE se priključitev stikala z enim ključem na katero koli omrežje izvede samo prek prekinitve faznega vodnika.

Namestitev v prečni prerez ničelnega vodila je strogo prepovedana. V nasprotnem primeru obstaja nevarnost električnega udara, na primer pri popravilu lestence.

Preden priključite stikalo na linearne vodnike, se morate na ta dogodek temeljito pripraviti.

Pripravljalni postopki

V pripravljalni fazi se izvajajo naslednje operacije:

1. Izberite mesto, primerno za namestitev naprave. Glavne zahteve so udobje in varnost.
2. Shema povezave stikala je narisana v vseh podrobnostih.
3. Pripravlja se nabor orodij in materialov, brez katerih je med inštalacijskimi deli nemogoče.

Mesto namestitve je izbrano v celoti v skladu z zahtevami veljavnih predpisov, pri izdelavi sheme povezave s stikalom pa je treba upoštevati smer povezave.

Spodaj in zgoraj sta na telesu puščice, usmerjene navznoter in navzven. Pomenijo vstopne točke faznega vodnika, ki prihaja iz linearnega stroja, in izhod njegovega nadaljevanja.

Če puščic ni, naj vas vodijo drugi znaki, ki kažejo, kje je stikalo gor in kje dol. Žica iz odklopnika se vedno napaja od spodaj. Za notranjo ali zunanjo namestitev in kasnejšo povezavo z omrežjem boste potrebovali naslednji nabor orodij in materialov:

• ploski in križni izvijač;
• montažni stranski rezalniki;
• namestitvena škatla za skrito namestitev;
• vtičnica za odprto namestitev.

Prav tako morate pripraviti izolacijski trak in komplet dodatnih pritrdilnih elementov.

Pri pripravi inštrumenta je pomembno biti pozoren še na eno pomembno podrobnost. Za namestitev stikala na zaprt način boste potrebovali vrtalnik s posebnim nastavkom za vrtanje, ki ga strokovnjaki imenujejo "krona".

Navodila za povezavo

Različni diagrami povezav stikal so si med seboj podobni, vendar se razlikujejo v nekaterih pomembnih podrobnostih. Zato je smiselno razmisliti o treh različnih možnostih, povezanih z zunanjo in notranjo vgradnjo izdelkov, pa tudi načinom preklopa v razvodni omarici.

Namestitev zunanje enote

Najenostavnejši način povezovanja stikala z enim ključem na površini sten je izveden po klasični shemi.Fazni vodnik, odstranjen iz stroja, je priključen na spodnji priključek, fazni vodnik, odstranjen iz zgornjega kontakta, pa gre neposredno na vir svetlobe. V tem primeru ni pomembno, kako sta oba vodnika položena: vzdolž površine sten ali skrito.

Pravilna povezava se šteje za tisto, pri kateri je naprava sama nameščena v žici odprte faze. To pravilo velja enako za vse obravnavane možnosti.

Namestitev s skrito napeljavo

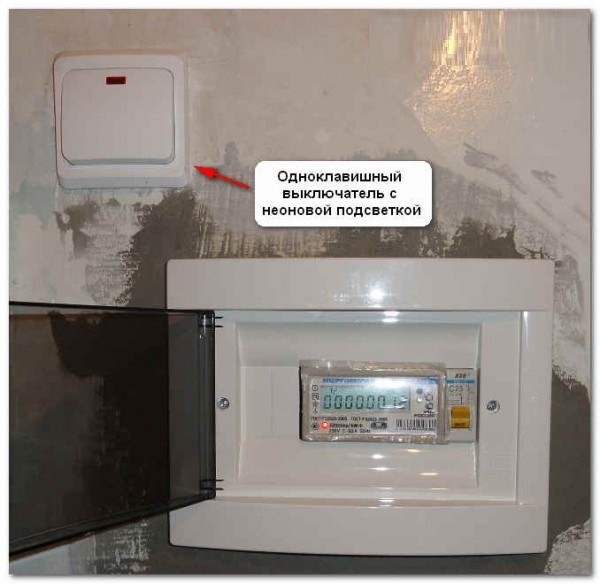

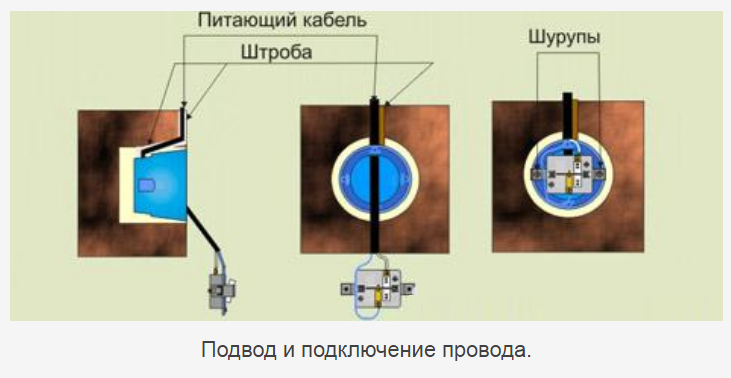

Pri skritem polaganju kablov v debelini sten je ohišje stikala nameščeno v posebej za to zasnovane niše, žice pa se vanj dovajajo skozi plastično namestitveno dozo. Po zaključku njihove povezave s sponkami izdelka je ohišje s škatlo vdolbeno v stensko nišo in tam pritrjeno s posebnimi vijaki. Po tem preostane le, da okvir stikala zaprete z okrasnim pokrovom in na njegovo mesto namestite ključ stikala.

Če želite vse te operacije izvesti čim hitreje, boste morali uporabiti že pripravljene vodnike in niše, ki so ostale od starega stikala. Če dolžina aluminijastega vodnika, ki štrli iz stene, ne zadošča za priključitev, ga boste morali povečati s kosom bakrenega vodnika in miniaturnim adapterjem.

Priključek preko priključne omarice

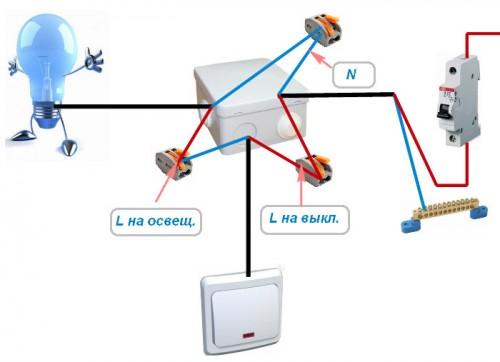

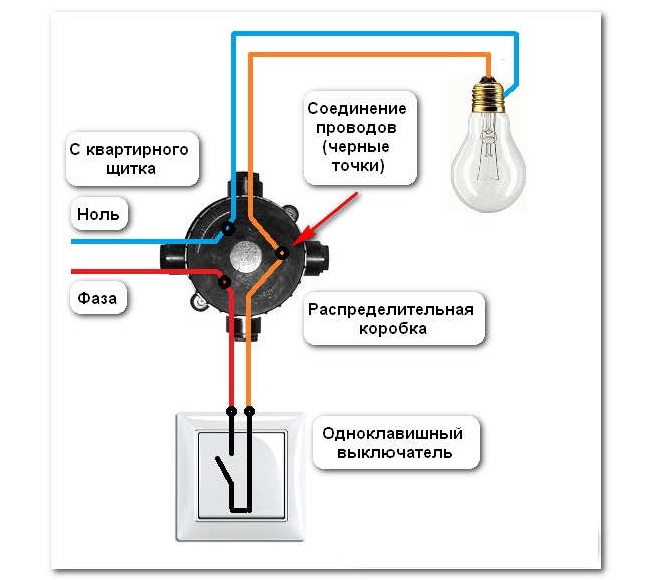

Če želite odpreti stikalo skozi razdelilno omarico, boste morali narediti naslednje:

1. Izvlečeni fazni vodnik se položi na ustrezni kontakt razdelilne enote.
2. Po pritrditvi se na svetilko potegne še ena žica.
3. Nevtralnega vodnika navadno ni treba položiti, saj je predhodno položen v debelini sten ali stropa do druge sponke osvetljevalnika.

Vsi postopki za odpiranje posameznega stikala so podobni že opisanim operacijam.

Kako priključiti napravo z enim ključem na dve žarnici

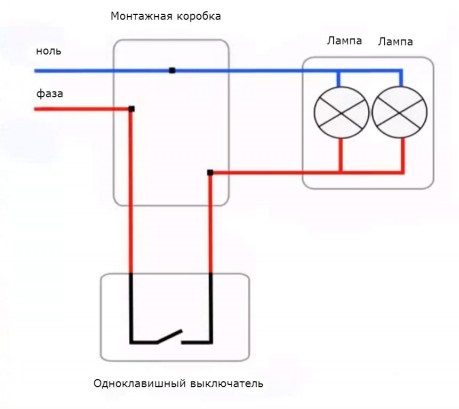

Ko razmišljate o diagramu za priključitev stikala z enim ključem na dve svetilki, nameščeni na različnih mestih, morate biti pozorni na naslednje podrobnosti:

1. En vodnik je speljan od zgornje sponke naprave proti razvodni omarici.
2. Od njega se proti vsakemu od osvetljevalcev raztegne ločena fazna žica.
3. Nazadnje ostane le še vzpostavitev povezav znotraj same škatle, po kateri bosta dve pipi, ki gresta do žarnic, povezani z mostičkom.

Ta metoda je uporabna le, če sta v bližini dva osvetljevalnika - v istem prostoru s skupno razdelilno omarico.

Za polaganje žice na drugo svetilko sploh ni potrebno pripraviti utorov v stenah in stropu. Uporabite lahko navaden plastični kabelski kanal, položen vzdolž iste poti.

Če je v stanovanjski električni napeljavi ozemljitveno vodilo, je ustrezna žica priključena na telo svetilke. Če ga ni, ozemljitveni terminal ostane neuporabljen.
