Naprave za iskanje skritih napeljav v steni

Med popravilom je treba ugotoviti, kje v steni leži električni kabel, da ne bi pri vrtanju prejeli električni udar ali poškodovali napeljave, ki bi lahko bile še uporabne. Pri tem bo pomagala naprava za iskanje skritega ožičenja. Lahko ga kupite v trgovini ali ga sestavite sami - to bo zahtevalo minimalno znanje elektrotehnike.

Kako izbrati detektor skritega ožičenja

Detektor ožičenja ima različne značilnosti. Glavni indikator je globina skeniranja. Ker je kabel redko položen globoko, bi bila optimalna vrednost 5–6 cm.

Kaj še zmore naprava:

• prepoznati prazne prostore v stenah;
• odziv na poškodbe žice;
• prepoznati materiale, ki niso kovina.

Signal ali znak, ko je najdeno ožičenje, je lahko barvni ali zvočni. Hkrati naprava pokaže, na kateri globini se nahaja kabel.Obstajajo naprave z dvema različnima indikacijama, ki se med seboj potrjujeta.

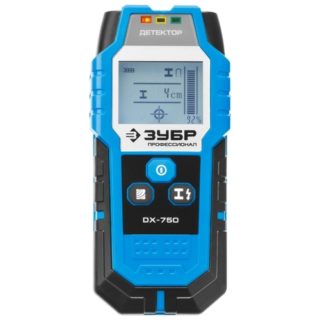

Najbolj priročen je detektor ožičenja z zaslonom s tekočimi kristali, vendar bo stalo več. Če napravo kupujete prvič, je bolje kupiti dražjo. Nekateri mojstri se navadijo na preprostejša branja, zato jih dobro krmarijo.

Pri nakupu je priporočljivo preizkusiti detektor in prositi prodajalca za pomoč pri razumevanju značilnosti delovanja. Preizkušajo predvsem globino kabla.

Ožičenje in detektorji kovin - namen in vrste

V panelnih in opečnih hišah so napajalni kabli položeni z zapornicami in stene pred zaključkom ometane. Pri prenovi, postavitvi vrat na novo lokacijo ali pri rušenju predelnih sten obstaja nevarnost poškodbe napeljave, po kateri jo bo treba v celoti zamenjati. Preden začnete z delom, je priporočljivo natančno poiskati, kje v steni je kabel, da ga obdete pri vrtanju in razstavljanju sten.

Zgodi se, da ob krčenju novogradenj pokajo stene in se poškodujejo v njih nameščene električne komunikacije. Da ne bi popolnoma zlomili sten, lahko kupite napravo, ki lahko zazna poškodbe v tokokrogu in začne delovati na mestu, kjer je to potrebno.

Tudi preprosta dejanja - vrtanje lukenj za polico ali svetilko, namestitev vtičnice - zahtevajo predhodni pregled, da se ugotovi, ali je v bližini kabel, ki ga lahko poškoduje vrtalnik, poleg tega, da prejmete električni udar.

Detektor ožičenja v steni preveri tudi pravilnost priključitve števcev električne energije, določi fazno žico, neozemljene električne naprave in uporabnost varovalk.

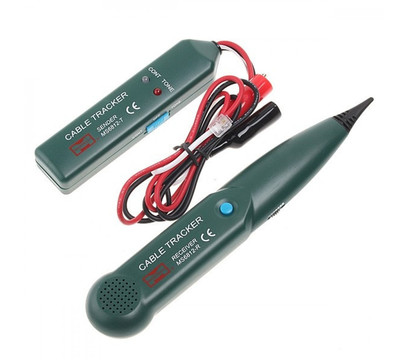

Obstaja več vrst naprav:

• Odziv na statično elektriko. Ti detektorji imajo veliko funkcij, čeprav večina od njih morda ni uporabna. Slaba stran je, da kabla, ki je izključen iz napajanja, ne bo zaznal.
• Elektromagnetne naprave. Natančne naprave, vendar ne zaznajo kablov z obremenitvijo manjšo od 1 kilovata.
• Detektorji kovin. Poleg napeljave lahko v stenah najdejo žeblje in druge kovinske predmete. To vas lahko pri delu ovira ali pomaga, odvisno od cilja. Breznapetostno žico, nedostopno prvima dvema vrstama, bo detektor kovin hitro našel.

Kombinirani detektorji kovin imajo več funkcij in so zato dražji. Z njihovo pomočjo lahko odkrijete neželezne kovine ali zelo globoko zakopano ožičenje. Poceni naprave so običajno zasnovane za eno dejanje.

Značilnosti detektorja

Vsaka naprava za odkrivanje skritih električnih napeljav ima svoje prednosti in slabosti. Na primer, elektrostatični lahko določijo lokacijo žic, ki so pod napetostjo, tudi če skozi njih ne teče tok. Reagirajo tudi na prekinitve tokokroga. Slaba stran naprave je njena občutljivost na električne naprave – usmerjevalnike, mikrovalovne pečice, računalnike in celo mobilne telefone. Delovanje naprave motijo ​​tudi stene, ki so iz kakršnega koli razloga mokre.

Indikatorji elektromagnetnega ožičenja zelo natančno, do milimetra, določijo njegovo lokacijo v steni, vendar ne zaznajo kablov nizke moči, ki so opremljeni s svetilkami - svetilkami ali lestenci.V tem primeru ne morete uporabiti poceni naprav, morali boste kupiti drag detektor, na primer od Boscha, ki je najboljši te vrste.

Detektorji kovin se pogosteje uporabljajo za razjasnitev podatkov iz drugih naprav, na primer elektromagnetnega tipa, če je signal šibek zaradi nezadostne električne obremenitve.

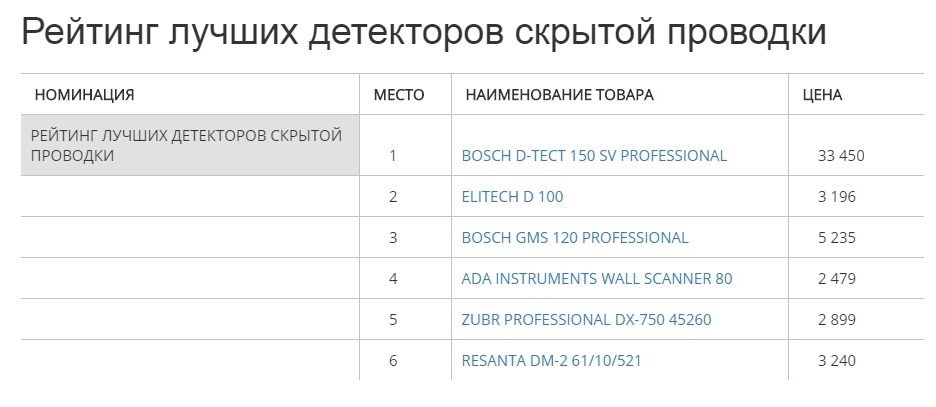

Obstajajo profesionalni in gospodinjski aparati. Profesionalni detektor skritega ožičenja s številnimi funkcijami in visoko natančnostjo lokacije kabla stane okoli 500 - 600 USD. Takšna naprava ima več hkratnih indikacij - barvno, zvočno, grafično.

Po videzu jih ločimo na ploščate detektorje in tiste v obliki valja. Slednji so običajno poceni, vendar so primerni za prepoznavanje izredno plitke napeljave. Če lastnik ve, do katere globine je bil kabel položen ob zadnjem popravilu, zadostuje detektor cilindra. Če je stanovanje novo in ni podatkov o električnem delu, je bolje, da dobite bolj funkcionalno napravo.

Kako preveriti alarm skrite napeljave

Napravo je treba preveriti v trgovini. Na majhnih lokacijah lahko prodajalci preprečijo testiranje, navajajoč pomanjkanje delujočih električnih naprav. To pomeni, da je lahko detektor slabe kakovosti.

Postopek preverjanja je sestavljen iz več stopenj:

1. Vklopite napravo in jo približajte kakršni koli vidni napeljavi.
2. Poskusite ujeti signal iz istega kabla, vendar na razdalji, ki jo je določil proizvajalec.
3. Izklopite napravo, ki porablja elektriko in jo poskusite zaznati brez napetosti.To je potrebno, če prodajalec ne pozna vseh funkcij detektorja.
4. Napravo pokrijte s predmetom, da jo detektor zazna skozi oviro.

Če vsi parametri ustrezajo tistim, ki so opisani v navodilih, je alarm mogoče kupiti.

Postopek za iskanje skritega ožičenja

Pred uporabo detektorja žice ga je treba konfigurirati (kalibrirati). Opis in zaporedje dejanj je navedeno v priloženih navodilih. Po nastavitvi se naprava pripelje na mesto, kjer je kabel točno nameščen. Če naprava signalizira z zvokom ali svetlobo, lahko začnete z delom.

Pomaga lahko običajna metoda polaganja kablov – navpično in vodoravno. Najverjetneje se bo žica dvignila iz vtičnice, večina obrtnikov pa žice položi vodoravno na razdalji 15 cm od tal ali stropa.

Iskanje je treba izvajati na suhi površini z vključeno napeljavo, sicer bodo napake pri določanju velike.

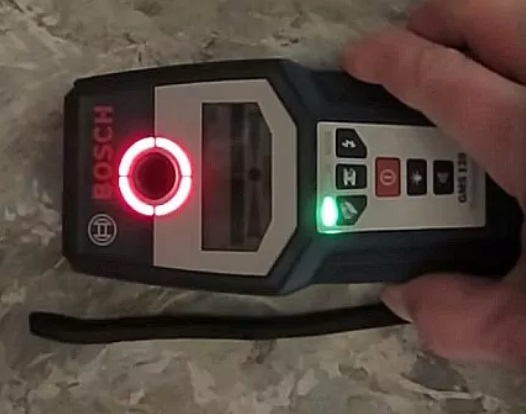

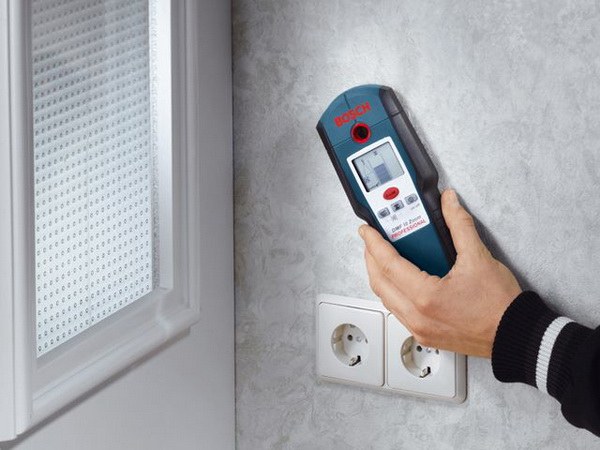

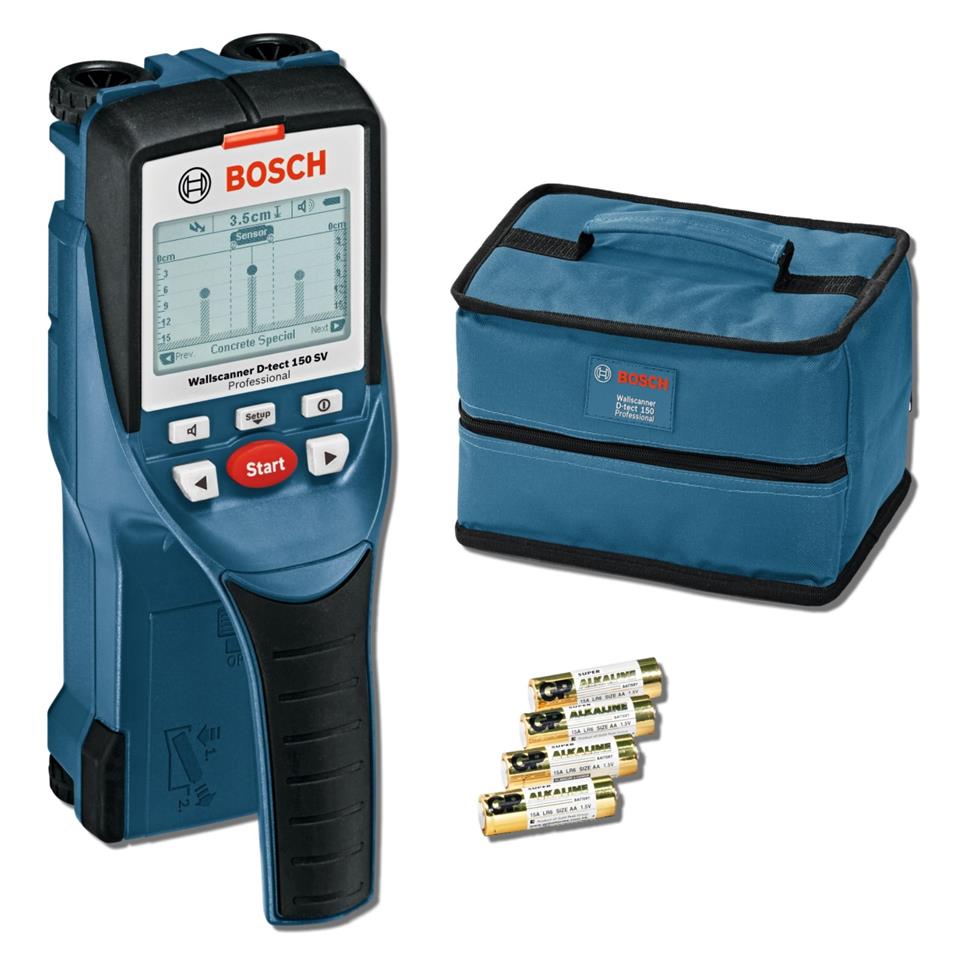

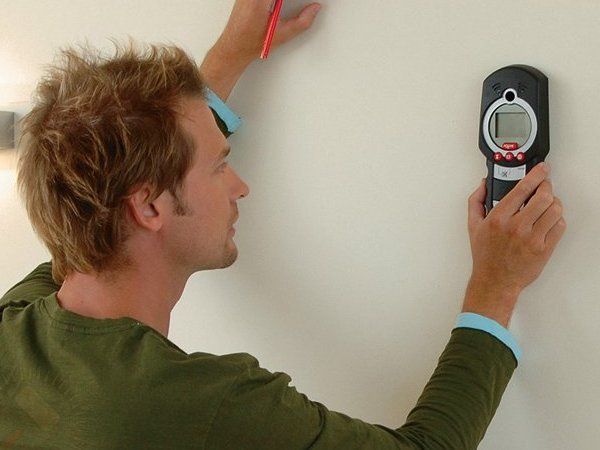

Med delovanjem profesionalnega detektorja Bosch, ko je zaznana skrita žica, svetlobni indikator zasveti rdeče, grafične gibljive oznake na LCD zaslonu pa se zbližajo v sredino in natančno kažejo njeno lokacijo. Na podlagi odčitkov senzorja lahko naredite oznako s svinčnikom.

DIY indikator

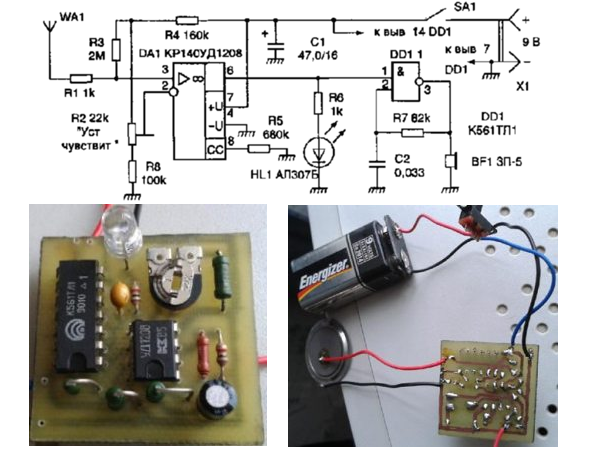

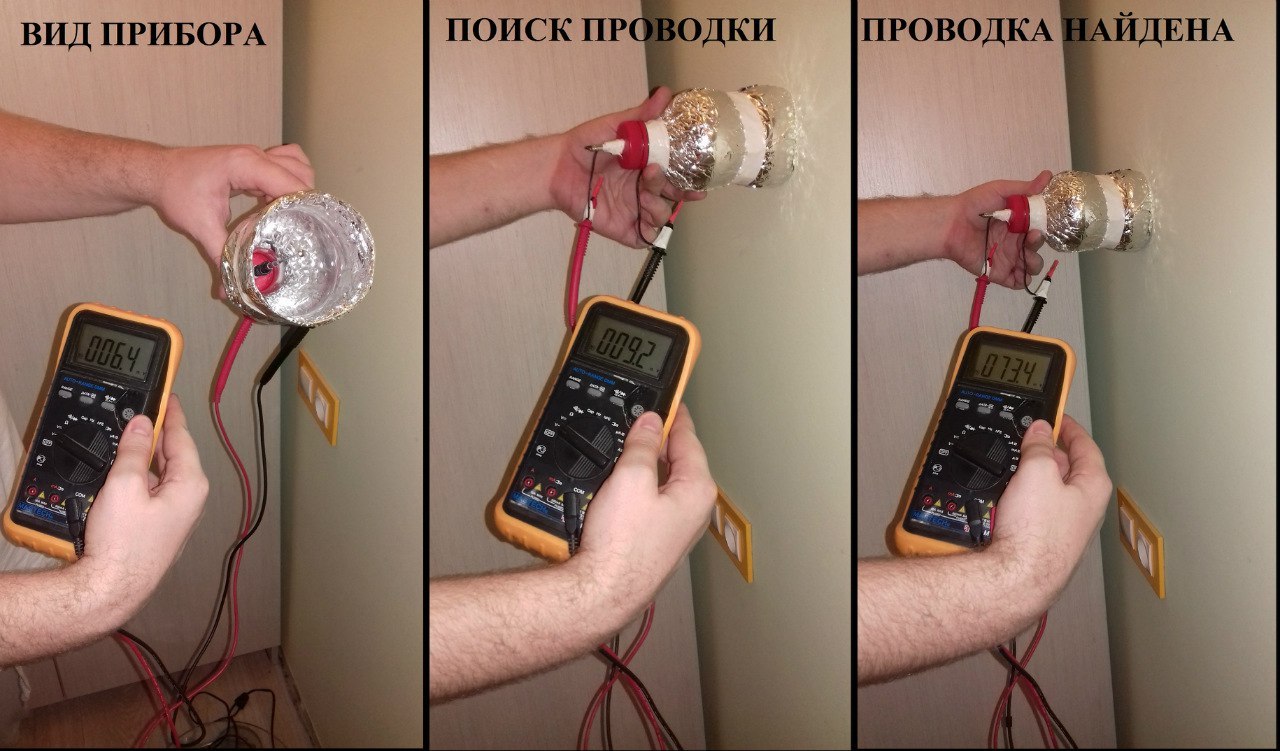

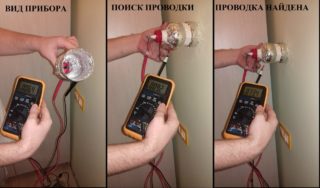

Amatersko napravo lahko naredite z lastnimi rokami, če imate pri roki več možnosti za vezja in razpoložljive materiale - aluminijast trak ali bakreno žico kot anteno, okvir iz barvnega markerja ali majhno svetilko za ohišje. Vezja uporabljajo upore ali tranzistorje z učinkom polja.

Natančnejšo napravo, ki se odziva le na frekvenco 50 Hz, lahko naredimo z mikrokrmilnikom. Ta vrsta alarma bo delovala le, če najde napeljavo in magnetno polje, ki je nastalo nad njo. Kot indikator lahko uporabimo LED svetilko, primeren pa je tudi piezo oddajnik, ki začne oddajati prasketajoče zvoke.

Detektor ožičenja na profesionalni ravni je mogoče sestaviti doma, vendar to zahteva resno znanje na področju elektrotehnike in časa.

Kako narediti napravo za zaznavanje ožičenja z lastnimi rokami

Za izdelavo domačega brezkontaktnega detektorja ožičenja boste potrebovali:

• 3 bipolarni tranzistorji znamke NPN, C945 - lahko vzamete iz nepotrebne plošče;
• rdeča LED;
• upornostni upor 1kOm;
• bakrena žica 0,5 mm izolirana;
• konektor z baterijsko krono.

Vrstni red sestavljanja:

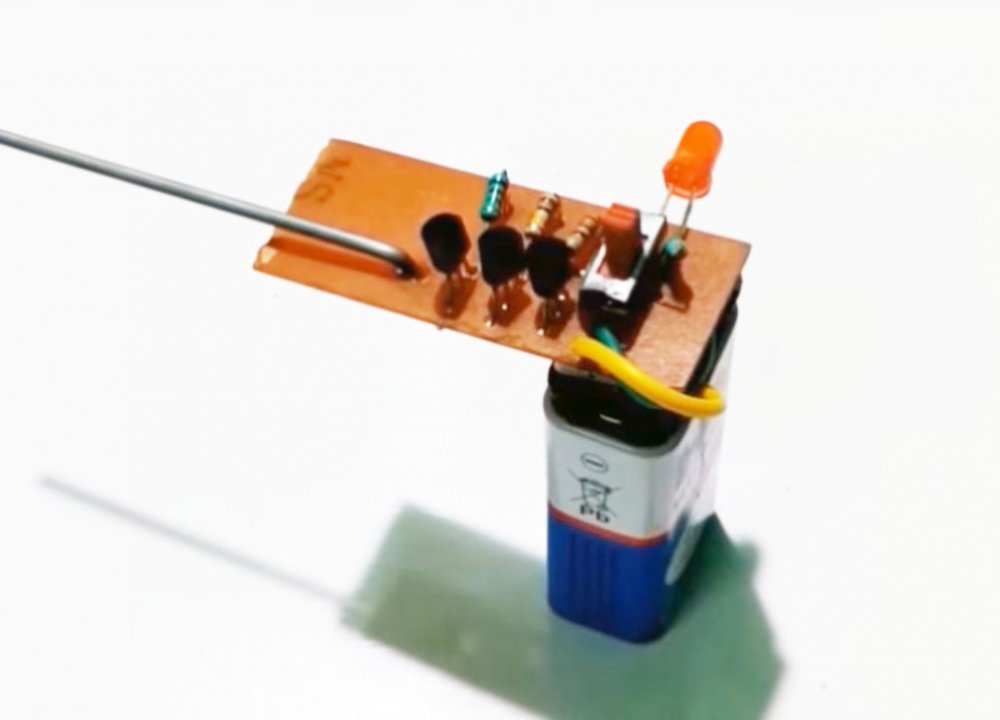

1. Odrežite 30 cm bakrene žice in jo ovijte okoli zobotrebca – to bo antena.
2. Povežite vse elemente s spajkanjem, začenši z bakreno anteno: tranzistorje med seboj, upor, LED na tranzistorje, prvo pipo od konektorja na upor, drugo pipo na tranzistor.
3. Ko je vezje pripravljeno, vzemite kronsko baterijo in jo priključite na konektor.

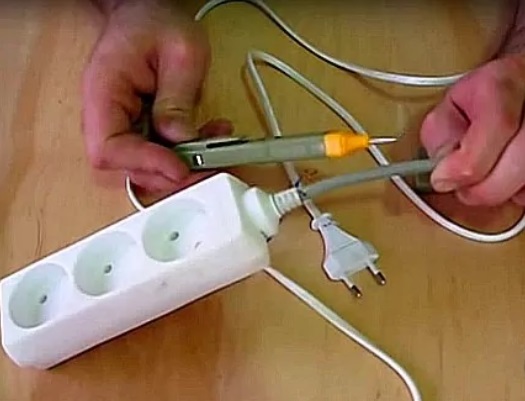

Brezkontaktni detektor napetosti lahko preizkusite tako, da v omrežje priključite katero koli električno napravo, na primer sušilec za lase ali vrtalnik. Če bakreno anteno detektorja, priključenega na baterijo, približate žici, bo LED zasvetila. Čim dlje od žice, tem šibkejša bo svetloba svetilke.

Kot je pokazal poskusni test, je amaterska naprava povsem dovolj za odkrivanje napeljave, ki je plitvo v steni.

Ko je testiranje ali preverjanje končano, je vezje odklopljeno od baterije.

Kako zamenjati indikator sledenja ožičenja

Obstaja veliko drugih načinov za ugotavljanje, kje so žice položene. Najenostavnejši je vizualni. Če veste, kako električarji polagajo kabel, lahko vnaprej napoveste, kje se nahaja. Najverjetnejša lokacija je vodoravna do tal in stropa na razdalji 10–15 cm od vseh vtičnic in stikal.

Načelo delovanja detektorja je podobno kot pri radijskem sprejemniku. Z njegovo pomočjo lahko zaznate tako samo ožičenje kot njegove prekinitve. Razlika bo slišna. Če želite to narediti, morate vklopiti radio in ga nastaviti na oddajni val. Nato se približajte steni, kjer naj bi bila napeljava. Lučka sprejemnika nad njim bo zasvetila.

Magnetne valove, ki izvirajo iz kabla pod napetostjo, je mogoče zaznati z aplikacijo na pametnem telefonu. Posebni senzorji bodo zajeli signal in ga poslali na monitor.

Če imate star radio z mikrofonom, ga lahko uporabite tudi za iskanje, vendar lahko pride do napak do 15 cm, zato je bolje uporabiti več metod hkrati, da zožite radij iskanja. Mikrofon običajno povzroča hrup, ko se približa žici. Slušni aparati ali multimetri delujejo na podoben način.

Funkcionalne lastnosti alarmov

Večina modelov alarmov se proizvaja kombinirano. Najverjetneje določajo lokacijo kabla, pa tudi kovinske predmete, pa tudi les in plastiko.Glavni cilj je dosežen - naprava do milimetra natančno potrdi prisotnost kabla pod napetostjo in njegovo globino ter lokacijsko linijo.

Glavne funkcije, ki so značilne za visokokakovostne kombinirane modele, vključujejo:

• Naprave lahko delujejo pri temperaturah od minus 10 do plus 50 stopinj.
• Določite polarnost v enosmernih tokokrogih od 6 do 36 V.
• Zajame magnetno sevanje z močjo nad 0,5 MW na cm.
• Brezkontaktni modeli zaznavajo izmenično napetost od 70 do 600 V.
• Gospodinjski aparati so sposobni zaznati kovinske predmete in kable, ki se nahajajo na globini od 2 do 6 cm.
• Določite celovitost upora v območju od 0 do 50 mOhm.
• Prenašajo informacije na zaslon ali v obliki zvočnih in svetlobnih indikatorjev. Kakovostni modeli imajo več vrst indikacije.
• Skoraj vsi detektorji delujejo na AA baterije.

Proizvodna napaka ali ponaredek znane blagovne znamke naprav morda ne ustreza opisu, na primer opravljena je bila primerjalna analiza originalne naprave znamke Bosch in kitajske drage naprave M120, ki je bila postavljena kot popolna; analog nemške blagovne znamke. Kot rezultat testiranja so bile ugotovljene pomembne pomanjkljivosti - kitajski analog ni mogel obvladati iskanja v načinu elektromagnetnega iskanja, čeprav se je izkazal za dobrega v načinu detektorja kovin.

Katera naprava je boljša - uvožena ali domača?

Če se želite odločiti o izbiri alarmne naprave, morate poznati nianse: vsaka država proizvaja naprave, namenjene za ožičenje, in pravila za njegovo namestitev na ozemlju svoje države. Obstaja tveganje, da uvožena oprema ne bo zagotovila zanesljivih informacij.

Možno je naročiti serijo opreme, ki bo izdelana posebej za ruski kabel in njegove značilnosti. V tem primeru bi bilo bolje v trgovini povprašati, ali je naprava primerna za naša električna omrežja ali je bolje kupiti domačega. Ni ravno dobra možnost nakup naprave v tujini. V tem primeru bo zagotovo neuporaben in ga ne bo mogoče vrniti.

Kakovost ruskih električnih naprav je precej visoka, zato jih pogosto uporabljajo profesionalni električarji. Obstajajo cenejše naprave za gospodinjske potrebe, ki tudi dobro delujejo, vendar zahtevajo predhodne nastavitve.
