Naprava na preostali tok ali RCD je naprava, ki se uporablja v električnih tokokrogih za zaščito delavcev in gospodinjskih porabnikov pred električnim udarom. Njegova namestitev je možna ne samo v enofaznih tokokrogih, temveč tudi v trifaznih napajalnih vodih, ki se pogosto uporabljajo v podeželskih hišah. Če želite globlje razumeti značilnosti delovanja naprave, boste morali razumeti njen namen, načelo delovanja, pa tudi vse zapletenosti namestitve v objektu.
Princip delovanja
Pri seznanjanju z RCD strojem je najpomembnejše razumeti načelo njegovega zaščitnega delovanja. Pomembno je upoštevati naslednje:
- Zasnova naprave vključuje diferencialni modul, ki beleži razliko med vhodnimi in izhodnimi tokovi;
- ko je zaznan, pošlje signal izvršilni enoti, ki odpre napajalne kontakte;
- Ker je avtomatska naprava nameščena takoj za električnim števcem (pred razdelilnim strojem), se ob njenem sprožitvi napajalni tokokrog objekta takoj izklopi.
Načelo delovanja RCD v enofaznem omrežju je njegova sposobnost, da se odzove na najmanjše uhajanje toka, ki se pojavi v izrednih razmerah (na primer v primeru okvare izolacije). Tu se manifestirajo zaščitne funkcije te naprave.
V katerih primerih je potreben RCD?
Kot zanesljiva zaščita so RCD uporabni le v naslednjih primerih:
- v primeru očitne poškodbe izolacije žic v električnih napravah;
- v primeru neprevidnega ravnanja z električno napeljavo pod napetostjo (na primer neposredni stik z njo pri vrtanju sten);
- v primeru kršitve pravil za ravnanje z električnimi napravami.
V primeru poškodovane izolacije bo del enosmernega toka začel teči skozi telo osebe, ki se dotika ožičenja. V tem primeru se zaščitna naprava takoj odzove na zaznano neusklajenost med vhodom in izhodom in takoj odklopi električni vod od obremenitve. Stroj se izklopi tako hitro, da tok v tem času nima časa, da doseže nevarno vrednost.
Pri vrtanju stene z napeljavo brez napetosti bo tok tekel v skladu z diagramom človekove roke - njegove noge - betonska tla - ozemljitvena oprema hiše. Zaradi tega puščanja bo prišlo do razlike v vhodnem in izhodnem toku in stroj bo takoj deloval.
Če z električnimi napravami ravnate malomarno, je situacija še enostavnejša. Če na primer sušilnik za lase, priključen na električno omrežje, pade v kad, napolnjeno z vodo, bo uhajajoči tok skozi njega takoj sprožil zaščito in preprečil poškodbe osebe. Enako se bo zgodilo, če katera koli druga povezana naprava po nesreči zaide v vodo.
Ni potrebe po namestitvi RCD v napajalni tokokrog objekta, če je električna napeljava, nameščena na njem, v slabem stanju.V tem primeru, preden ga posodobite, je najlažji način, da RCD namestite v posebej kritičen linearni odsek (na primer v kleti ali kopalnici). Če ožičenje na tej lokaciji ostane v dobrem stanju, bo naprava delovala brez lažnih alarmov.
Koliko RCD je potrebnih za stanovanje ali hišo?

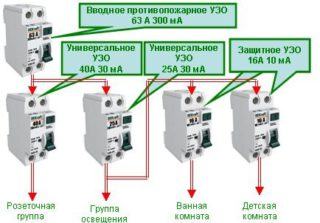

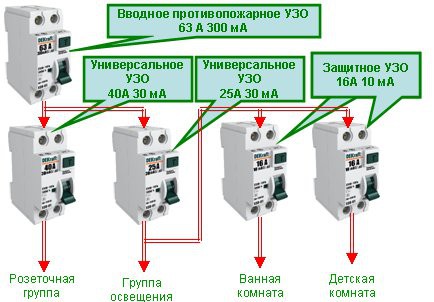

Da bi ugotovili, koliko naprav je treba namestiti v stanovanje, običajno izhajajo iz veljavnih predpisov, po katerih je za to dovolj en RCD. Za višjo stopnjo zaščite se na posebno nevarne veje domače električne napeljave (na primer v kopalnici) namesti druga naprava.
Namestitev zaščite v ločeni liniji z nevtralno delovno močjo vam omogoča zaščito osebe pred nenamernimi poškodbami v pogojih visoke vlažnosti.
Pogosto so dodatni RCD nameščeni v prostorih, ki so nevarni z vidika podnebnih razmer, kot so kuhinja, podstrešje in klet podeželskega dvorca ali hiše. Hkrati lahko služijo celo skupini bremen, vključno z žarnicami. V skladu s PUE se linearne naprave uporabljajo v povezavi z napravo za omejevanje največjega toka (avtomatska naprava, zasnovana za ustrezno nastavitev). Strokovnjaki svetujejo zamenjavo takega para s kompleksno zaščitno napravo - difavtomat, ki združuje RCD in odklopnik v enem ohišju.

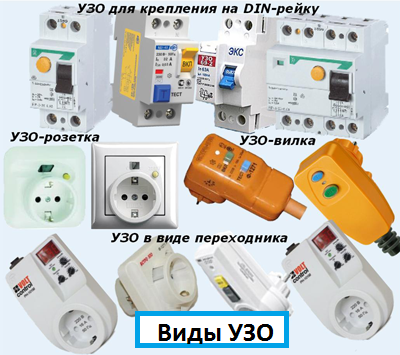

Vrste RCD
- Naprave tipa "AC" so zasnovane za delo z analognim izmeničnim tokom (sinusni val).
- Naprave razreda "A" se odzivajo na sinusni izmenični in pulzirajoči enosmerni tok.
- RCD tip "B" deluje z vsemi vrstami tokov.
Po zasnovi in načinu preklopa izvršilnega modula poznane zaščitne naprave delimo na elektromehanske in elektronske.
Prvi modeli uporabljajo običajne releje tipa e/m, medtem ko njihovi elektronski analogi uporabljajo stikala na osnovi polprevodniških elementov.
Napravo je mogoče izdelati v obliki diferencialnega odklopnika, ki združuje dve funkciji hkrati (običajni odklopnik in RCD). To je razlika med obema vrstama zaščitnih naprav. Odklopniki na diferenčni tok (RCCB), označeni kot RCD-D, veljajo za njihovo posebno sorto.

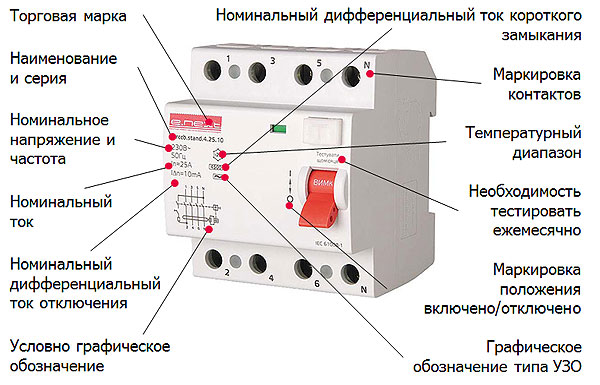

Tehnične značilnosti in dekodiranje simbolov
Vsak odklopnik RCD, vključen v aktivno električno vezje, je opisan z njegovimi delovnimi značilnostmi, od katerih so glavne:
- znamka in serijska številka;
- vrsta toka, na katerega reagira RCD: enosmerni, izmenični ali pulzirajoči;
- nazivni delovni tok;
- količina puščanja, pri kateri RCD izklopi napajalni tokokrog;
- delovna napetost.
Prvega od teh indikatorjev je proizvajalec uporabil na sprednji plošči ohišja naprave. Trgovsko znamko varnostne naprave je mogoče razbrati takoj in brez posebnih zapletov, ko se seznanite z njeno simbolično oznako. Kot primer, ki ponazarja možnost takšnega dekodiranja, so podani vzorci treh različnih podjetij, od katerih vsak proizvajalec določi svojo blagovno znamko in serijo. Gre za izdelke proizvajalcev Hager, IEK in Schneider Electric.
Po oznaki serije je nazivni tok naveden na ohišju stroja. Ta simbol pomeni njegovo največjo vrednost, ki jo lahko vzdrži električna naprava RCD dolgo časa brez uničenja.Lestvica nazivnega toka ustreza standardnemu obsegu podobnih vrednosti za odklopnike, kar vam omogoča zamenjavo obeh naprav z eno diferencialno napravo.
Diferenčni tok RCD je vrednost uhajanja, pri kateri se ta naprava zagotovo sproži. Ta indikator se nanaša na telo naprave in je označen kot IΔn. Ikona je dešifrirana s številkami, ki ji sledijo, natančneje pa pomenijo vrednost parametra za diferenčne tokove iz naslednjih serij: 6 – 10 – 30 – 100 – 300 – 500 mA. Delovna napetost naprave ima dve vrednosti (220 in 380 voltov).
Postopek povezave

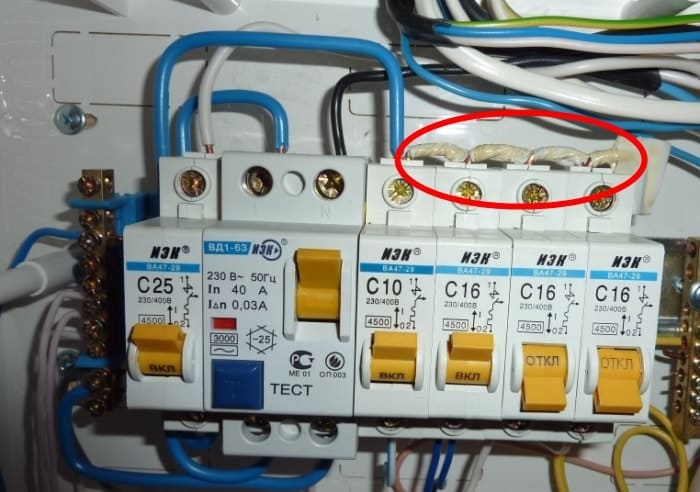

Postopek priključitve RCD na električni tokokrog urejajo trenutni standardi (zlasti PUE). V skladu z zakonskimi zahtevami se mesto vklopa naprave določi ob upoštevanju možnosti splošnega ali selektivnega preklopa napajalnih vodov. Če se za celotno stanovanje uporablja en RCD, je nameščen na DIN letev električne plošče takoj za električnim števcem in pred linearnimi odklopniki, ki ščitijo posamezne obremenitve.
Pri uporabi naprave kot selektivnega elementa se le-ta montira v odcep skupnega daljnovoda, kar zahteva posebno zaščito.
Med namestitvijo morate skrbno zagotoviti, da je faza napajalne žice priključena na zgornji priključek z oznako "1" in odstranjena iz spodnjega kontakta z oznako "2".
Nič enofaznega omrežja je priključen na zgornji terminal z oznako "N" in je odstranjen iz spodnjega kontakta, ki ima podobno oznako. V primeru vgradnje 4-polne naprave v trifazni daljnovod se število faznih kontaktov potroji (priključki N, na katere je treba priključiti maso, ostanejo nespremenjeni).
Pravila zagona in delovanja
Pri servisiranju naprave je posebna pozornost namenjena naslednjim točkam:

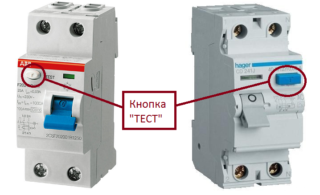

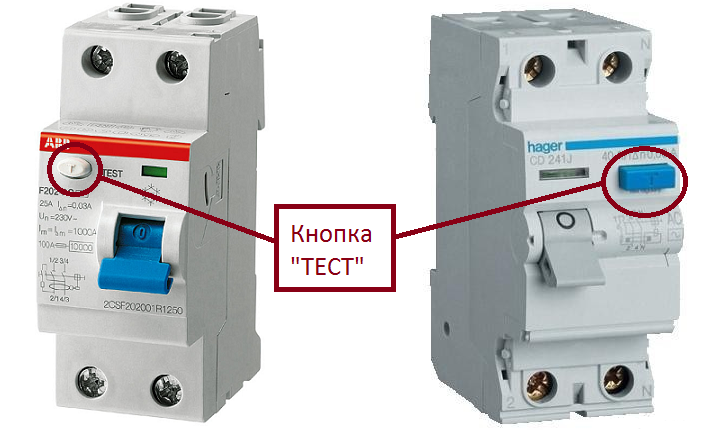

- Sodobni modeli RCD omogočajo testiranje naprave s posebnim gumbom »Test«.
- Ta postopek se izvede pred začetkom delovanja, kar vam omogoča, da zagotovite, da je naprava pravilno priključena.
- Testiranje se izvaja v dveh najpogostejših načinih (10 in 30 mA).
Med delovanjem je v skladu z zahtevami PUE potrebno redno preverjati testno delovanje naprave, ki jo je mogoče priključiti na ozemljitvene in brez ozemljitve. V slednjem primeru se učinkovitost RCD nekoliko zmanjša.
Pri obravnavi namena diferencialnih naprav je treba upoštevati, da lahko zaščitijo ne le močnostna vezja. Takšna naprava se pogosto uporablja za zaščito ožičenja, položenega na vire svetlobe. To je značilno za mokre prostore, kot je kopalna kad.
