Generator enosmernega toka je električna oprema, ki proizvaja konstantno napetost. Naprava ima precej zapleteno tehnično strukturo, ki jo lahko imenujemo popolnost tehnične misli.

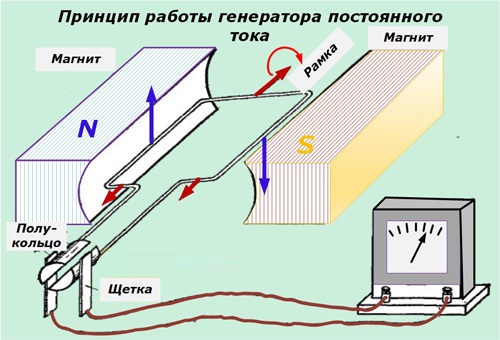

Princip delovanja
Vsak prevodnik je opremljen z magnetom, na konca katerega je priključeno breme. Ko so priključeni, skozi njih neprekinjeno teče izmenični tok. Narava njegovega izvora je razložena z dejstvom, da med delovanjem poli magneta nenehno spreminjajo mesta. Na tem principu temelji delovanje generatorja izmeničnega toka.
Za zagotovitev, da tok ne spremeni svoje smeri, je treba imeti čas za povezavo preklopnih točk obremenitve s hitrostjo, ki je podobna hitrosti vrtenja magneta. S to nalogo se lahko spopade le krmilnik - majhna električna naprava, ki je sestavljena iz več prevodnih sektorjev, ločenih z dielektričnimi ploščami. Pritrjen je na sidro naprave in se vrti sinhrono z njim.
Vsi ti procesi prispevajo k nastanku pulzirajoče napetosti enake velikosti na izhodu električne napeljave. Za izravnavo tega valovanja se uporablja več navitij armature. Več kot jih je nameščenih, manjši bodo napetostni sunki na izhodu.

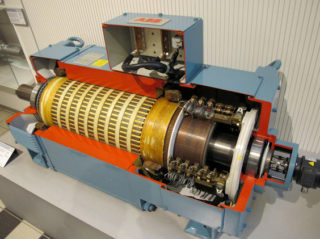

Značilnosti in struktura

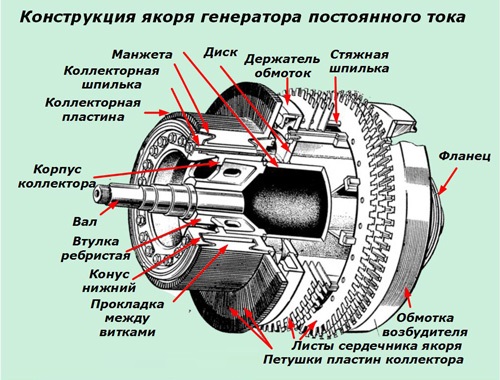

Armatura je izdelana iz jeklenih plošč z majhnimi vdolbinami, v katere so nameščena navitja. Njihovi konci morajo biti povezani s kolektorjem, ki je izdelan iz bakrenih plošč, ločenih z dielektriki. Po končani montaži postanejo gred, armatura z navitji in kolektor eno.
Stator ne opravlja le svoje neposredne funkcije, ampak je tudi ohišje, na notranjo površino katerega so pritrjeni električni in trajni magneti. Prva možnost je boljša, njihova jedra so lahko izdelana iz kovinskih plošč ali ulita skupaj s telesom. Na ohišju so tudi posebne luknje za pritrditev ščetk za zbiranje toka.
Število grafitov se bo razlikovalo glede na število magnetnih polov, s katerimi je opremljen stator. Število ščetk je enako številu parov polov.
Elektromotorna sila
Elektromotorna sila generatorja enosmernega toka ali EMF je količina, ki je neposredno sorazmerna s pretokom magnetov, številom aktivnih vodnikov in hitrostjo vrtenja armature. Z zmanjšanjem ali povečanjem teh indikatorjev je mogoče nadzorovati količino elektromotorne sile in napetosti. Zahtevane parametre lahko nastavite s prilagoditvijo hitrosti vrtenja armature.

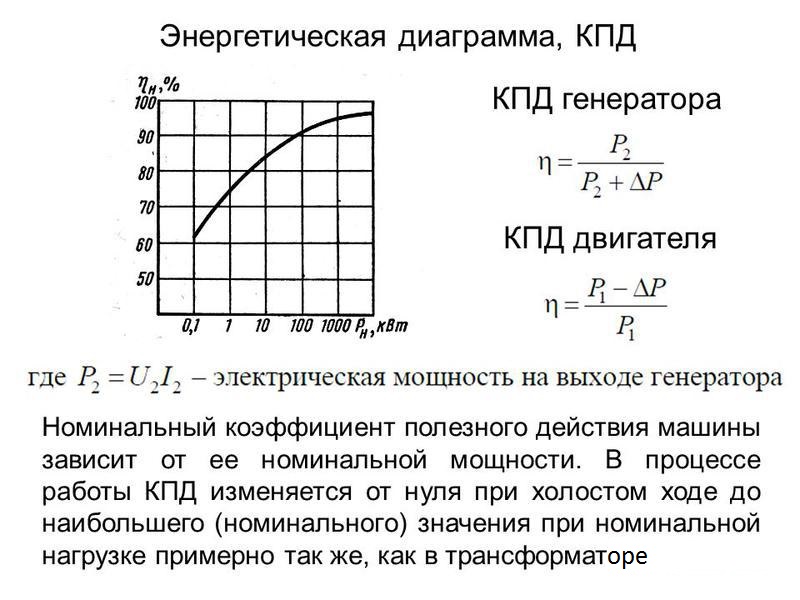

Moč in učinkovitost opreme
Druga pomembna tehnična lastnost alternatorja je njegova učinkovitost. Ta koncept predstavlja razmerje med koristno in skupno močjo.
V prostem teku je učinkovitost enaka nič, največja zmogljivost je dosežena pri nazivnih obremenitvah. Pri zmogljivih inovativnih modelih generatorjev enosmernega toka je učinkovitost blizu 90%.

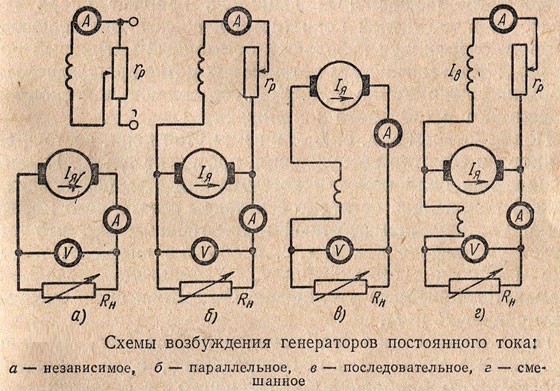

Sorte glede na način vzbujanja
Glede na način vzbujanja so generatorji enosmernega toka razdeljeni na dve vrsti:
- s samo-vzbujanjem;
- z neodvisnim vzbujanjem navitij.
Za samovzbujanje opreme je potrebna električna energija, ki jo tudi proizvaja. Glede na načelo preklopa navitja so armature alternatorja s samovzburjenjem razdeljene na naslednje vrste:
- oprema z vzporednim vzbujanjem;
- naprave s sekvenčnim vzbujanjem;
- generatorji mešanega tipa, ki jih imenujemo compud generatorji.
Za zagotovitev optimalnih pogojev delovanja opreme je potrebna stabilna napetost na sponkah. Posebnost naprave je vzporedno vzbujanje sponk tuljave, ki so povezani preko regulacijskega reostata, nameščenega vzporedno z navitjem armature.

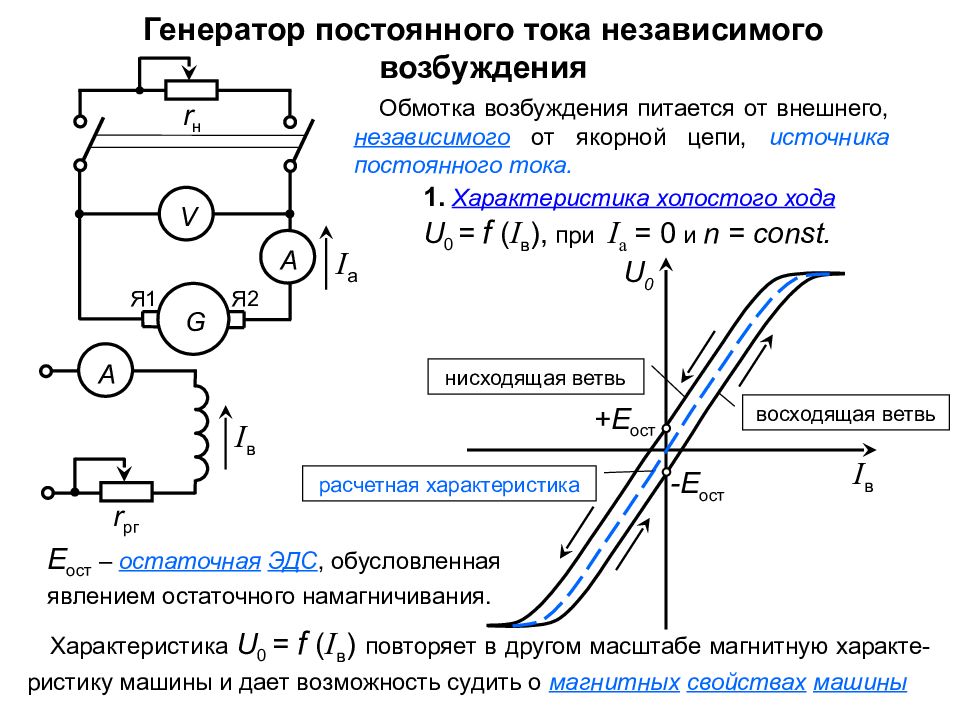

Za opremo z neodvisnim vzbujanjem so vir energije zunanje naprave ali baterije. V modifikacijah z nizko porabo so nameščeni trajni magneti, ki zagotavljajo ustvarjanje glavnega magnetnega toka.Glavna prednost je, da vzbujevalni tok ne vpliva na priključno napetost.
Naprave z mešanim vzbujanjem združujejo pozitivne lastnosti zgoraj opisanih sort. Konstrukcijske značilnosti - dva induktorja, glavni in pomožni. Tokokrog vzporednega navitja vključuje reostat, ki se uporablja za regulacijo vzbujalnega toka.
Področje uporabe

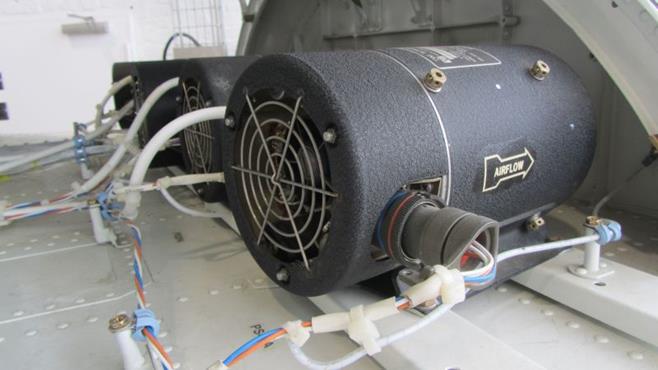

Generatorji enosmernega toka imajo precej obsežen seznam aplikacij. Aktivno se uporablja v skoraj vseh panogah, zlasti v avtomobilski industriji in pri gradnji ruskih lokomotiv nove generacije, ki so opremljene z asinhronimi motorji, ki delujejo na izmenični tok.
Električna oprema se lahko uporablja tudi v vsakdanjem življenju za prenosne varilne stroje z avtonomnim sistemom napajanja in za gospodinjske aparate, opremljene z močnimi zagonskimi motorji.
Pred nakupom morate analizirati, za katere namene se bo morala soočiti električna oprema. Na podlagi tega se izbere najprimernejša modifikacija DC generatorjev.
Opremo lahko kupite v specializiranih trgovinah ali na spletnih platformah. Pri nakupu je pomembno preveriti, ali je na voljo vsa potrebna priložena dokumentacija in garancijski list. Najprej se pregleda tudi celovitost ohišja in prisotnost poškodb: če obstajajo, je bolje, da se vzdržite nakupa. Pri spletnem nakupu morate skrbno prebrati ocene o trgovini na različnih forumih.
