Načelo delovanja in razlike med ozemljitvijo in ozemljitvijo

Skoraj vsaka oseba je slišala za to metodo zaščite pred električnim udarom, kot je ozemljitev električne opreme. Vgradnja trižilne električne napeljave v sodobne gradbene konstrukcije je predpogoj. Stare stavbe niso uporabljale takšnega sistema zaščite. V tem primeru se električarji zatečejo k ozemljitvi ožičenja.

Zakaj je ozemljitev potrebna?

Iz regulativne dokumentacije GOST št. 12.01.009-76 izhaja, da je zaščitna ozemljitev ustvarjanje enega tokokroga z ozemljitvijo in kovinskimi deli pod napetostjo, ki lahko med delovanjem električnih naprav postanejo pod napetostjo, na primer telo mikrovalovna pečica ali pralni stroj.

Ozemljitev je potrebna, da gre električna energija v zemljo, ko se napetost ustvari na mestih, kjer je ne bi smelo biti. To pomaga preprečiti električni udar prebivalcem stanovanja ali hiše. Praviloma se takšni pojavi opazijo, ko je porušena celovitost izolacijske plasti in se dotakne tokovno jedro ohišja.

Vrste ozemljitve v domačih razmerah

V domačih razmerah pravilno izveden sistem ozemljitve zagotavlja nemoteno delovanje vseh električnih naprav. V času obstoja Sovjetske zveze ni bilo velike koncentracije električnih instalacij v hišah, zato se takšen varnostni ukrep praktično ni uporabljal.

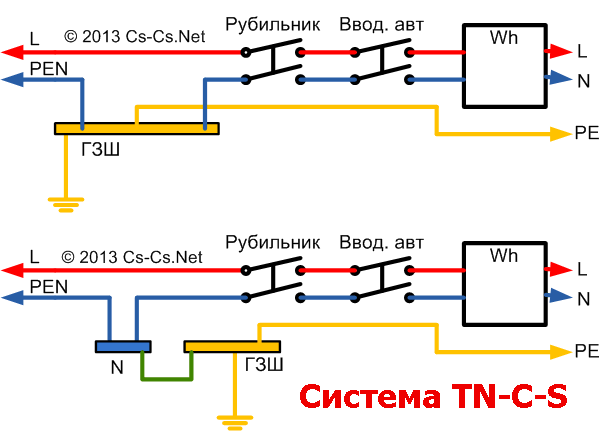

Takrat je postalo razširjeno delovanje sistema TN-C, v katerem je bila ozemljitvena žica PE povezana z delovno ničlo v en prevodnik PEN, dvožilna žica pa je bila priključena na stanovanje. Ta sistem je zastarel in ga je nadomestil nov - TN-C-S. Njegova posebnost je v razdelitvi žice PEN na PE in N v razdelilni plošči.

Vse sodobne zgradbe ali strukture, ki jih je treba posodobiti, se servisirajo s tri- ali pet-žilnim vezjem. V sobo so dobavljene tri vrstice:

• Zemlja;
• delovna ničla;
• faza.

Vsi sodobni računalniški in gospodinjski aparati so prilagojeni trižilnemu sistemu. Vtiči in vtičnice so opremljeni s posebnimi ozemljitvenimi sponkami.

Če je stavba zastarela in ni opremljena z ozemljitvenim sistemom, ožičenje pa je dvožilno, vse sodobne trižilne električne naprave izgubijo svojo kakovost. Na primer, prenapetostna zaščita postane običajen predmet za nošenje. V tem primeru je namestitev na ničlo v stanovanju v skladu z regulativnim dokumentom PUE 1.7.132 prepovedana.

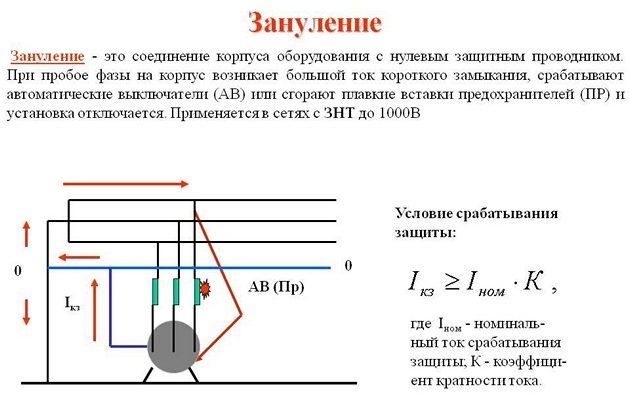

Kaj je ozemljitev električnih naprav?

Iz regulativne dokumentacije GOST št. 12.01.009-76 izhaja, da je ozemljitev namerna električna povezava z nevtralnim zaščitnim vodnikom delov električne opreme brez toka, ki lahko postanejo pod napetostjo zaradi okvar.

Obstaja koncept - trdno ozemljeno nevtralno. Preko daljnovodov se na transformatorske postaje napajajo tri faze.Trdno ozemljena nevtralnica je lastna ozemljitev, ki je nameščena okoli nje. Gre od transformatorske postaje do stanovanjskih zgradb in stavb s faznimi žicami.

Nastavitev na ničlo se izvede na naslednji način: v razdelilni plošči je izvedena napeljava, ki prihaja iz trdno ozemljenega nevtralnega in je prekinjena pred strojem na ničlo, ki gre v stanovanje. V bistvu bo to ostalo trdno ozemljeno nevtralno, ki se uporablja za ozemljitev.

Prepovedano je odstranjevanje opreme z delovnega stroja, nevarno za življenje.

Če je postopek ničliranja uspešno zaključen, ko se telo vklopljene naprave dotakne žive, gole žice, pride do kratkega stika in stroj na vhodu v stanovanje takoj deluje.

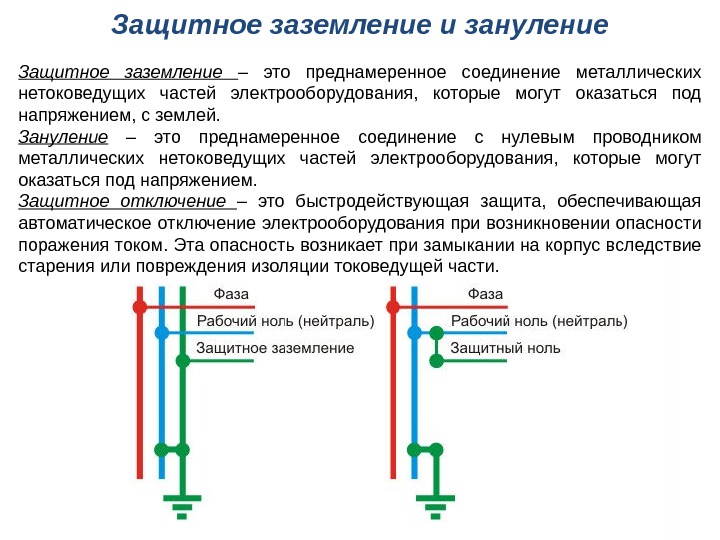

Ozemljitev in ozemljitev - kakšna je razlika?

Oba zaščitna sistema opravljata enako funkcijo – ščitita gospodinjstva pred električnim udarom ob dotiku gole žice ali okvarjenih električnih napeljav. Razlika je v tem, da ozemljitev takoj izklopi napetost v prostoru v primeru nevarnega stika, ozemljitev pa odstrani vso "nevarnost" za tla.

Razlika v obsegu

Osnovno pravilo, ki bi ga morali poznati vsi električarji je, da je prepovedano izvajati oba načina zaščite hkrati. Če je mogoče organizirati ozemljitev, ne bi smeli razmišljati o možnosti ozemljitve.

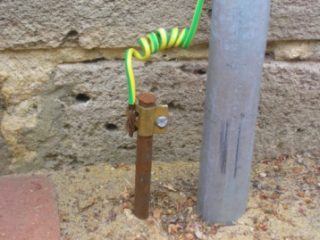

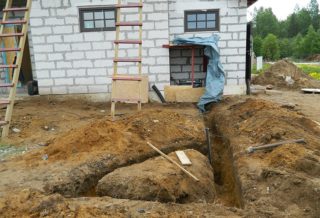

• V večstanovanjskih stavbah se ozemljitev izvede na dveh straneh stavbe ali okoli nje. Stare stavbe so večinoma izjeme, morda sploh nimajo obrisa. V podeželskih hišah je izvedba ozemljitvene zanke odgovornost lastnika stanovanja. Običajno je ozemljitvena zanka trikotne oblike.
• Zaščitna ozemljitev v stanovanjih se uporablja samo v odsotnosti ozemljitve. Praviloma govorimo o stanovanjskih stavbah starega tipa.Pri izvajanju te metode zaščite je potrebno dodatno kupiti in namestiti avtomatske naprave in RCD.

V industrijskih panogah je ozemljitev ena od komponent splošne ozemljitve velikih prostorov in vse opreme, ki se nahaja v njih. Ozemljitev v domačih razmerah ni povsem varen način za priključitev ozemljitvenega vezja električnih naprav na delovno ničlo.

Kateri je boljši

Ozemljitev ima v primerjavi z ozemljitvijo številne prednosti.

• Ozemljitveno zanko je mogoče izvesti neodvisno doma. To bo zahtevalo majhno količino kovine in varilni stroj. Če govorimo o ozemljitvi, potem izvedba zaščite zahteva znanje, ki ni povezano le z izvajanjem izračunov, temveč tudi z izbiro najprimernejše točke za priključitev žice na nevtralno.

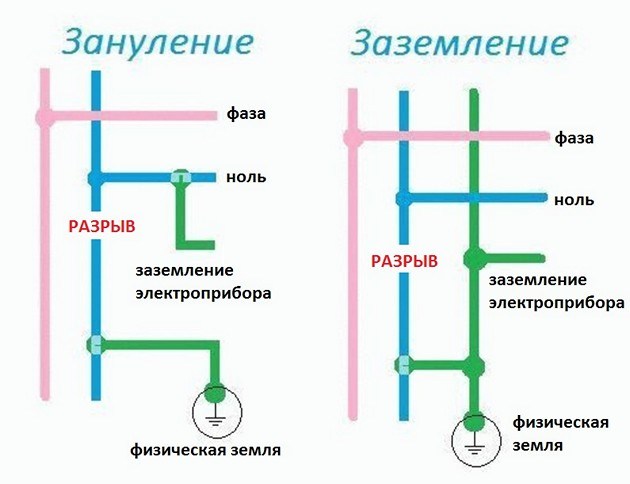

• Če se nevtralna žica zlomi v stikalni plošči, nevtralizacijski sistem takoj odpove in ne bo deloval. Ozemljitev ima v tem primeru prednost, saj uporabljena žica PE ne vre in ne izgori. Enkrat letno je priporočljivo preveriti njegovo stanje in po potrebi zategniti sponke.

Zato je bolje dati prednost ozemljitvi, saj je bolj učinkovita in lažja za izvedbo. To lahko storite sami brez posebnih veščin.

Zahteve za ozemljitev in ozemljitev

Glavna zahteva je pravilna izvedba, ki bo zagotovila popolno varnost in zaščito ljudi pred električnim udarom v primeru izrednih ali izrednih razmer.

Glavne zahteve za ozemljitev so odstranitev napetosti v plasti tal.Zemlja absorbira električni tok in preprečuje škodo zdravju ljudi.

Zahteve za ozemljitev - izklop zaščitne avtomatske opreme, če pride do stika tokovnih elementov ali golih žic s površinami kovinskih ohišij električnih delov in gospodinjskih aparatov, kjer ne sme biti napetosti.

Praktični nasveti

Pri popolni ali delni zamenjavi, nadgradnji ali popravilu ožičenja v stanovanju ali podeželski hiši je pomembno, da ne zanemarite pravil osebne varnosti. Nekaj ​​praktičnih nasvetov:

• Če je nameščeno dvožilno električno omrežje, pri nameščanju trižične vtičnice ne morete priključiti ozemljitvene zanke in delovne ničle. To je kršitev enega od osnovnih varnostnih pravil. Če ga zanemarite, bo ohišje gospodinjskega aparata, priključenega na omrežje, vedno pod napetostjo, kar negativno vpliva na delovanje in življenjsko dobo ter predstavlja nevarnost za življenje in zdravje ljudi in hišnih ljubljenčkov.
• Med gradnjo poletne hiše ali podeželske hiše je namestitev ozemljitve predpogoj za delovanje električne energije. Poceni sistem ozemljitve s preprosto zasnovo bo zaščitil zdravje ljudi in celovitost vseh dragih gospodinjskih aparatov in električnih naprav.
• Za oskrbo z električno energijo močnih gospodinjskih aparatov, na primer pralnega stroja, pomivalnega stroja, kotla, je priporočljivo, da v prostoru namestite ločeno električno napeljavo.To je posledica dejstva, da se ob sočasnem zagonu teh naprav pogosto sprožijo senzorji RCD (naprave na preostali tok) in varnostni senzorji, ki popolnoma prekinejo oskrbo stanovanja ali hiše z viri.

Varnostni odklopnik in RCD sta dve popolnoma različni električni napravi. Vsak od njih ima svoje oblikovne značilnosti in opravlja določene funkcije.

Diferenčna zaščita je zaščitna naprava za ljudi in hišne ljubljenčke, hitroodzivna naprava. Stroj je električna naprava, ki zaznava spremembe parametrov električnega omrežja, zlasti njegovo preobremenitev. Njegova glavna pomanjkljivost je, da morda ne deluje takoj, ampak po določenem času. Da bi združili zmogljivosti dveh zaščitnih naprav in izravnali njihove pomanjkljivosti, je bila razvita hibridna naprava - difavtomat.
