Proizvodni obrati in druge ustanove imajo stroge zahteve za nemoteno delovanje električnega omrežja. Glavna sredstva za zagotavljanje so samodejni rezervni vhod, ki se uporablja v enofaznih električnih omrežjih, in fazno stikalo, ki se od klasičnega ATS razlikuje po uporabi dodatnih linij iz neaktivne faze trifaznega omrežja.
Zasnova in princip delovanja
Vhodne sponke naprave prejemajo napajanje iz treh faz, vendar iz nje izhaja samo ena faza, ki ima napetost čim bližje optimalni. Ko je napajanje glavnega voda prekinjeno ali pride do nenadnega skoka napetosti, trifazno stikalo preklopi na drugo fazo - kjer je indikator najbližje normalnemu. Večinoma se naprava uporablja v omrežjih s tremi fazami, vendar se uporablja tudi za generator - v tem primeru je treba upoštevati obliko sprožilnega impulza.

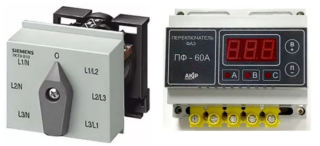

Izdelujejo se mehanske in avtomatske naprave.Avtomatsko trifazno fazno stikalo deluje na osnovi mikrokrmilnika. S preklapljanjem strukture več relejev avtomatsko stikalo med daljnovodi išče tistega, ki je najbližji ustreznim indikatorjem. Pozicijska 3-fazna ročna stikala so na voljo z različnim številom položajev (od dveh do štirih). Njihov vrstni red digitalnega preklopa je lahko drugačen. En primer: 0-1-0-2-0-3: tukaj nič pomeni, da so vse linije izklopljene, preostale številke pa ustrezajo fazam. Za reverzibilne motorje se pogosto uporabljajo mehanske naprave z veliko močjo.
Kako izbrati fazno stikalo
Pri izbiri napetostnega stikala morate najprej paziti na tokovne parametre, za katere je naprava zasnovana. Ugotavljajo, ali je naprava primerna za uporabo v določenem omrežju. Ni priporočljivo kupiti stikala, katerega tok je večji od nazivne vrednosti za vhodni odklopnik.
Drugi pomembni parametri pri nakupu ročnega ali avtomatskega faznega detektorja so:
- prilagodljivost in spremenljivost nastavitev: najmanj naj bo možno nastaviti meje normalne napetosti in glavne faze;
- vrsta indikacije: prednostna – zaslon s tekočimi kristali; Poceni modeli uporabljajo LED;
- dodatne funkcije - na primer upravljanje na dotik.
Če se ugotovi, da fazni razdelilnik nima dovolj moči za servisiranje omrežja, lahko namestite preklopno napravo. V tem primeru mora biti navitje kontaktorja ali zaganjalnika priključeno na izhodne sponke naprave.
Obseg, namen in parametri
Obseg uporabe naprav za izbiro faz je obsežen: naprave so nameščene v proizvodnih podjetjih - v sistemih avtomatizacije, krmiljenja, prezračevanja in drugih; v bolnišnicah in lekarnah - pripomočki za vzdrževanje življenja, shranjevanje zdravil. Uporabljajo se tudi v stanovanjskih zgradbah: za zagotavljanje alarmnih sistemov in plinskih kotlov.
Uporaba trifaznega stikala se izvaja za prenos moči iz aktivnega voda v drugega. Ta možnost je priporočljiva v situacijah, ko pride do prekinitev, nenadnih sunkov v glavnem vodu, napetost postane previsoka ali popolnoma preneha dovajati. Da bi zagotovili neprekinjeno oskrbo omrežja in preprečili izredne dogodke, je potrebno pravilno nastaviti vrednosti ključnih parametrov.
Najmanjša meja napetosti
Prikazuje mejo, pod katero ne morete iti, sicer bo omrežje delovalo s prekinitvami. Postavite mejo v skladu z dokumenti, ki so priloženi napravi.
Čas vrnitve
To je obdobje, po katerem se pri uporabi rezervnega jedra poskusi preusmeriti stike na glavni vir. Ko to obdobje mine, naprava preveri parametre vodilne faze. Če ustrezajo normalnim indikatorjem, se moč prenese nanj, če pa ne, se po istem času pozneje izvede ponovni pregled. Uporaba takšnega mehanizma omogoča varčevanje z viri - na primer, ko zapustite prostor, ki ga napaja generator, lahko za določen interval (uro ali dve) izklopite motor.Izklop za dolgo časa je preobremenjen z močnim padcem temperature v hladni sezoni in odpovedjo električnih naprav, uporaba navedene možnosti pa bo racionalna rešitev.
Pravočasno
Označuje čas, po katerem bo naprava poskušala vklopiti napajanje v situaciji, ko ni napajanja na vseh tokovnih žicah. Signal lahko ustvarite z uporabo releja.
Shema povezave in postopek delovanja
Priporočljivo je samostojno priključiti fazni menjalnik le, če imate dovolj izkušenj pri delu z električnimi omrežji, saj se boste morali soočiti z visoko napetostjo. Nepravilno delovanje lahko povzroči medfazni kratek stik. Napravo postavite na DIN letev znotraj oklopa. Običajno je shema namestitve naprave opisana v tehničnih dokumentih, ki so ji priloženi. Najprej so priključeni primarni tokokrogi, nato sekundarni tokokrogi.
Ko poveljnik priključi stikalo električnega voda na omrežje, lahko kot napajalno žico raje uporabi katerega koli od trifaznih vodnikov. Da bi preprečili motenje kontaktov izhodnega releja, ima naprava poseben blokator. Prav tako vpeljava naprave v tokokrog preprečuje nastanek preobremenitev. Avtomatike so opremljene z možnostjo nadzora kontaktov zunanjih zaganjalnikov električnega tokokroga.
Da bi preprečili lepljenje kontaktov izhodnih relejev, vgrajenih v napravo, je naprava opremljena z notranjo ključavnico. Poleg tega spremlja stanje kontaktorjev zaganjalnikov, ki se nahajajo v zunanjem električnem tokokrogu. Uporaba te naprave pomaga preprečiti fazno preobremenitev.
Parametri namestitve ADF
V tehnični dokumentaciji za napravo in na njenem telesu sta navedena dva parametra - najmanjša in največja napetost, pri kateri je možno pravilno delovanje omrežja. Drugi je še posebej pomemben - če ga presežemo, pregori napeljava, kar lahko povzroči požar. Če napetost pade prenizko, se bo naprava ves čas izklopila.
Zelo pomembni so tudi časovni parametri - vklopne in povratne dobe. Poleg tega mora monter izbrati glavno fazo. Uporablja se privzeto in če pride do napetostnih sunkov na njem, se uporabi rezervno jedro. Med delovanjem naprava še naprej spremlja stanje vodilnega jedra in, ko se vrne v normalno stanje, preklopi nanj.
Značilnosti povezave in delovanja naprave
Glavne vrste ACE
V ruskih električnih omrežjih se najpogosteje uporabljajo dve vrsti naprav - PF 451 in PF 431. Za izbiro pravega modela mora uporabnik razumeti razlike med njimi.
PF 431
Ščiti gospodinjske aparate pred napetostnimi sunki.Primerno za domačo uporabo, vključno z lastniki hladilnikov, ki porabijo več kot 1,5 kW na dan, video nadzornih sistemov in druge opreme, ki vsak dan deluje dlje časa in porabi veliko energije. Naprava spremlja potencialno razliko na izhodu. Na vhod se napaja trifazna napetost, na izhod pa enofazna napetost 220 V s frekvenco 50 Hz.
PF 451
Zagotavlja nemoteno delovanje enofaznega voda. Od prejšnjega se razlikuje po odsotnosti možnosti namestitve vodilne faze. Povezuje tistega, katerega napetostni parametri so blizu optimalnim.
Priključitev fazne preklopne naprave je dober način za zagotovitev stabilnega napajanja industrijske ali gospodinjske opreme. Prav tako poveča stopnjo električne varnosti, ščiti vezje pred izgorevanjem ožičenja.
