Preverjanje celovitosti žice z multimetrom

Če želite odpraviti težave z gospodinjskimi aparati in električnimi kabli, morate žice preizkusiti z multimetrom. Uporaba testerja vam omogoča, da razjasnite prekinitve tokokroga, kratke stike in upornost daljnovoda. Da bi zagotovili varnost pri delu, morate razumeti značilnosti uporabe naprave.

Potreba po testiranju žice

Postopek izbiranja vključuje pojav brenčala, če je na testiranih območjih električna povezava. Preverjanje se izvaja v naslednjih primerih:

• Stikalo ali vtičnica ne deluje. Najprej morate pregledati povezave v razdelilni omarici in preveriti svetilko. Nato žica zazvoni - multimeter bo signaliziral težavo.
• Omrežje je preobremenjeno.Uporaba močnega vrtalnega kladiva za vrtanje v stene lahko povzroči okvaro električne komunikacije.
• Kratek stik. Najpogosteje opazimo, ko je linija preobremenjena ali kot posledica zastarele napeljave.
• Iskanje je živelo na velikih avtocestnih območjih. Naprava se uporablja v primerih, ko ni mogoče določiti vodnika z barvnimi oznakami.
• Okvara gospodinjskih aparatov. Preskus kontinuitete določa delovanje stikal, svetilk in likalnikov.
• Popravilo in spajkanje tiskanih vezij. Testiranje vezja z multimetrom je obvezna faza dela.

Vse naprave z LED oznako imajo način klicanja.

Multimeter za testiranje žic

Tester vam omogoča, da ugotovite prisotnost parametrov napetosti, upora in toka. Sestavljen je iz zaslona, ​​izbirnega gumba, vrat, sond/sond, napajanja. Glede na vrsto števca obstajajo modifikacije:

• Digitalno. DMM naprave z digitalnim zaslonom za prikaz meritev.
• Analogni. Naprave AMM s tokovnimi pretvorniki in magnetoelektričnim ampermetrom merijo parametre Hi-Fi opreme.
• Fluke. Opremljen z dvema sondama - pozitivno (črno) in negativno (rdečo), 9 V napajanjem in elektronskim zaslonom. Notranje komponente predstavljajo vezje za generiranje signala in analogno-digitalni pretvornik.

Nekatere modifikacije merijo kapacitivnost kondenzatorjev in testirajo tranzistorje in diode.

Oznake na sprednji plošči testerja

Predpona "multi" v imenu pomeni možnost preverjanja več parametrov. Njihovi simboli so označeni na telesu v obliki fizičnih simbolov ali grafičnih podob. Sprednja plošča vsebuje:

• U – oznaka napetosti;
• V – napetost v voltih;
• I – tok, katerega moč se uravnava s postavitvijo ročaja na ikono;
• A – jakost toka v amperih;
• Ω, R – oznaka upora;
• Ohm – parametri upora v Ohmih;
• -| |- - označevanje kondenzatorjev.

Za diode in tranzistorje se uporabljajo grafični simboli.

V vtičnici naprave z oznako COM je črna sonda. To je običajno gnezdo. Naprava ima lahko 2-3 delovne luknje za merjenje napetosti, malih in velikih tokov.

Luknja z oznako U, Ω, Hz omogoča merjenje napetosti, upora, frekvenčnih parametrov in testiranje radijskih elementov. Tu je nameščena sonda, s katero je mogoče preizkusiti prekinitev kabla ali žic.

Vtičnica z oznako mA (mA) je namenjena zaznavanju majhnega (do 1 A) in velikega (od 10 A) toka. Poleg njih so simboli ~ ali -, ki dajejo idejo o stalni ali spremenljivi naravi toka ali napetosti.

Razpon izmerjenih vrednosti

Poleg označevanja vrednosti indikatorjev so na sprednji plošči multimetra z ročno nastavitvijo meje merjenja. Vse vrednosti so v obliki števil, ki so večkratniki "2". V postopku izbire je potrebno določiti vrednost enakega reda kot merjena, vendar višjo od nje.

Če želite na primer preveriti napetost vtičnice, morate nastaviti obseg na 2000 voltov. Žice se testirajo v načinu upora z najmanjšo vrednostjo 2 ohma. Za dolge žice je vrednost nastavljena na 20 ohmov.

Med preizkušanjem kratkega stika v vezju uporabite gumb za brenčalo.

Kako povezati tester

Če želite preveriti parametre električnega voda in preizkusiti vodnike z multimetrom, ga je treba vključiti v vezje. Testno območje se nahaja med priključki naprave, tj. priključen je na izhod vezja.Pri merjenju napetosti je naprava priključena vzporedno s testnim območjem.

Za merjenje trenutnih parametrov se naprava zaporedno vrže na prekinitev tokokroga. Primerna lokacija bi bila med izhodom napajanja in obremenitvenim priključkom.

Značilnosti testiranja kontinuitete in odpornosti

Postopek klicanja je kompleks ugotavljanja upora vodnikov, analize rezultata in prikaza podatkov na zaslonu z zvočnim signalom. Meritve upora se izvajajo na podlagi Ohmovega zakona. Navaja, da je tok, ki teče skozi določen odsek vezja, neposredno sorazmeren z napetostjo in obratno sorazmeren z uporom tega odseka. Ohmov zakon se odraža v formuli:

I = U/R, Kje jaz – moč toka, U – napetost in R - odpornost.

Na tem principu deluje tester. Če imate dva parametra, je enostavno izračunati tretjega. Napajalnik multimetra ustvarja napetost in dovaja tok. Meritve upora so prikazane na zaslonu:

• ničle – dejanska vrednost je manjša od uporabljene;
• številke s prvo števko nič - indikator je 1 delitev manj;
• števila večja od 1 – meritve so točne.

Po primerjavi izvornih podatkov z vrednostjo izgube merjenega objekta je mogoče izračunati končni rezultat.

Oznaka upora na digitalnih modelih je Ω.

Postopek nastavitve naprave pred testiranjem

Če želite preveriti prekinitev žice z multimetrom, boste potrebovali:

1. Stikalo nastavite na način izbiranja “->Ι-” in vključite brenčalo.
2. Konce merilnih sond s sondami vstavite v vtičnice. Rdeča se nahaja v luknji VΩmA, črna - v COM. To je potrebno za ohranitev polarnosti meritev.
3. Preizkusite samo napravo za okvaro tako, da med seboj kratko sklenete rdečo in črno sondo.Zaslišal se bo pisk in na zaslonu bo prikazana 0 ali vrednost, ki je blizu te.

Če se preverja celovitost ožičenja, polarnost ni potrebna.

Skladnost z varnostnimi ukrepi in pravili za delo z multimetrom

Potrebno je priključiti električne žice in delati z multimetrom ob upoštevanju varnostnih pravil:

1. Preizkušanje elementov, ki so odklopljeni od vezja, da preprečijo motnje v vezju.
2. Izklopite tokokrog tako, da izklopite odklopnike v stikalni plošči.
3. Izpraznite kondenzatorje tako, da jih sklenete, da preprečite poškodbe podatkov.
4. Upoštevajte izkrivljanje rezultatov omrežnih diod.
5. Puščanje toka, ko se z rokami dotikate žic in konice sonde, bo povzročilo napačne rezultate.
6. Na koncih merilnikov uporabite krokodilje konice, da zagotovite zanesljive stike.

Učinek popačenja je opazen pri testiranju visoke odpornosti.

Primer neprekinjenosti žice

Poseben primer dela s testerjem bo standardno električno omrežje. Stanovanje je nanj priključeno po standardih, porabniki so združeni, vsak vod se napaja preko posameznega odklopnika v stikalni plošči.

Stanje: vtičnica v eni sobi ne deluje. Naloga uporabnika bo najti vzrok okvare. Za rešitev boste potrebovali:

1. Poglej, če je avtomatizacija v ščitu delovala. Če so elementi vklopljeni, popolnoma odklopite določeno linijo ali stanovanje.
2. Odstranite vtičnico iz vtičnice in vizualno preverite zunanje napake in kakovost kontaktov.
3. Pri sodobnih modelih priključni bloki zvonijo.
4. Če vtičnica ni poškodovana, preverite kakovost povezave vodnikov v razdelilni omarici ob vtičnici.
5. Glavni kabel v razdelilni omarici je treba prekiniti, priključiti na vodnike pod vtičnico in napeljati do naslednjega porabnika.
6. V razdelilni omarici so 3 zavoji - ničelni, ozemljitveni in fazni. S konico sonde se dotaknite izpostavljenega zasuka.
7. Druga konica izmenično zvoni na kontaktih vtičnice. Eno sondo lahko pritrdite na kontakt in preverite zasuk z drugo.

Za standardne vtičnice ni sponk.

Značilnosti postopka klicanja

Meritve imajo več odtenkov:

• Če je zvijanje brez napak, je smiselno preizkusiti napeljavo pod napetostjo. Tok je treba napajati z vklopom stikalnih plošč.
• Če ste v dvomih glede barvne oznake, fazo določite z dotikom indikatorskega izvijača - dioda naj zasveti.
• Delovna in zaščitna ozemljitev se preverjata v načinu ACV nad 220 V. Rdeča sonda je v fazi, črna se uporablja za iskanje ničle in ozemljitve. Delovna ozemljitev N se odraža v območju 220 A, zaščitna ozemljitev PE je manjša od 220 V.
• Upoštevajte, da električarji ne vodijo vedno žic v razdelilno omarico. Vtičnica se lahko napaja iz sosednje ali pa se elementi sosednjega prostora namestijo na stična mesta na stenah.
• Zaradi dolžine sond 30-50 m je dovoljeno povezovanje kontaktov vtičnice z mostičkom in testerjem kontinuitete v razdelilni omarici.

Ozemljitev se preverja samo v breznapetostnem omrežju.

Posebnosti klicanja nekaterih naprav

Multimeter lahko uporabite ne samo za meritve kablov. Strokovnjaki ga uporabljajo za merjenje električne opreme.

Varovalka

Naprave v obliki majhne škatle s tankim notranjim kablom preprečujejo pregrevanje in požar elementov vezja. Modeli brez ožičenja so testirani na naslednji način:

1. Naprava je preklopljena v način klicanja.
2. Sonde so nameščene na obeh straneh varovalke.
3. Ko je upor 0 ohmov in je zvok, naprava deluje.
4. Pojavi se številka 1, zvoka ni - varovalka je pokvarjena.

Odpornost proti okvaram doseže visoko vrednost.

Diode in LED

Polarnost diod predstavljata pozitivno nabita anoda in negativno nabita katoda. Zaradi tega omogoča, da tok teče le v eno smer. Med testiranjem se multimeter preklopi v poseben način:

1. Sonde so nameščene na anode in katode ne glede na barvo.
2. Tester je aktiviran.
3. Sondi se zamenjata in tester se ponovno vklopi.

Uporabnost osvetlitve ozadja diode se določi na podlagi videza napetosti v prvem primeru in številke 1 v drugem.

Polariteta LED je nasprotna. Deluje s plusom na anodi in minusom na katodi. Sonde delujejo na podoben način. Če se napetost pojavi in ​​nato izgine, LED deluje.

Svetilke

Po preklopu testerja v način izbiranja:

1. Prvo sondo postavite na sredinski kontakt vira svetlobe.
2. Drugo sondo postavite na stranski kontakt.
3. Motnja se določi z brenčalom in indikatorjem 3-200 Ohm.

Z multimetrom je mogoče testirati samo svetilke z navojnim podstavkom. Če želite preizkusiti LED in fluorescentne sijalke, morate odstraniti spiralo CFL in se s sondami dotakniti sponk na plošči.

Kakšne odčitke bo dal multimeter po izbiranju?

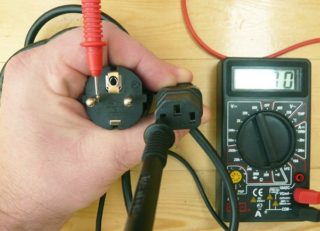

Celovitost kabla se preverja samo na koncih z odstranjeno izolacijsko prevleko. Po dotiku golih koncev s sondami bo naprava prikazala:

• zvočni signal in prisotnost 0 ali vrednosti blizu nič na zaslonu - ožičenje je nedotaknjeno;
• številka 1 na zaslonu, ni brenčala - kabel je poškodovan.

Če pride do notranje prekinitve, bodo številčni odčitki v območju več megaomov.

Preverjanje celovitosti ožičenja v načinu zaznavanja upora

Električno napeljavo lahko preverite z napravo, ki nima žic za zvonjenje. Če želite to narediti, morate izbrati način spremembe upora. Sonde se premetavajo na enak način kot pri preskusu kontinuitete in nastavi se način iskanja upora (simbol Ω).

Postopek merjenja se začne pri najmanjši vrednosti lestvice - na primer 200 ohmov. Preostalo delo poteka podobno kot klicanje s spremljanjem odčitkov naprave. Če je prevodnik nepoškodovan, bo na zaslonu prikazana velikost upora. Če pride do prekinitve, podatki ne bodo prikazani, naprava bo prešla v način OL (ponovni zagon).

Uporaba multimetra vam omogoča objektivno oceno kakovosti domačega ožičenja in učinkovitosti nekaterih naprav. Pomanjkljivost testerja je, da se uporablja le v primeru manjših težav, resne okvare električnega voda morajo popraviti strokovnjaki.
