Preverjanje delovanja LED z multimetrom

LED diode se uporabljajo za prenos signalov iz daljinskih upravljalnikov, opreme, nadzornih kamer, svetilk in svetilk. Vklopijo se v smeri naprej, potem ko se med katodo in anodo pojavi pozitivna napetost. Zato lahko v primeru okvar preverite LED z multimetrom, ugotovite vzrok okvare in ga odpravite.

Koraki preverjanja

Preverjanje diod z multimetrom

Diode delujejo pri nizki enosmerni napetosti. Ustvarjajo ga bloki, s katerimi se je težko povezati. Toda del zasnove LED je polprevodniški spoj, zaradi katerega se tok prenaša v določeni smeri. Če je toka dovolj, žarnica zasveti.

Z uporabo multimetra je enostavno določiti zdravje elementa. Če želite to narediti, nastavite napravo v način klicanja, nato pa:

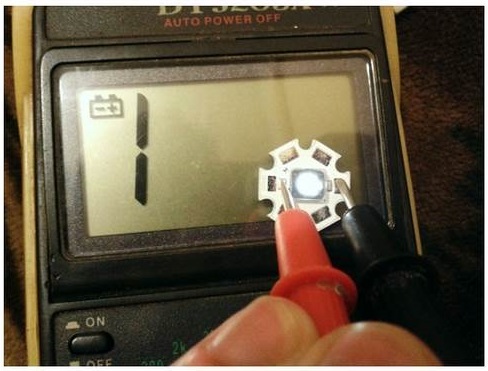

  1. Sonde se vržejo na območje polprevodnika, ki ga je treba preveriti.
  2. Rdeča sonda s pozitivnim nabojem je povezana z LED anodo.
  3. Črna sonda z negativnim nabojem se vrže na katodo.
  4. Na zaslonu naprave bi moral biti prikazan indikator padca napetosti po prehodu p-n.
  5. Polarnost povezave se spremeni. Če ni padca napetosti, dioda deluje.

Če multimeter nima načina zvonjenja, ga s stikalom nastavite na 1 Ohm.

Postopek testiranja LED traku

Vsak odsek od ene točke (plus in minus) do druge se kliče za celovitost ali zlom

Težavo je preveriti LED trak z multimetrom, ker ne sveti. Pri testiranju v načinu Hfe se pojavi šibka svetloba. Preizkušanje je zapleteno tudi zaradi izgorevanja ne samih diod, temveč kontaktnih tirov ali odsekov, ki nosijo tok. Če želite izvedeti o težavi:

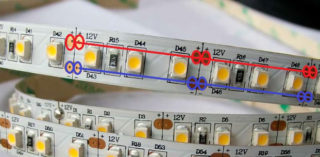

  1. Poiščite pogojno enake segmente 3 LED vzdolž meje kontaktov in prečnega traku.
  2. S sondami se po vrsti dotaknite vsakega področja in na napajalne kontakte dovedite tok.
  3. Pozvoni napajalnik - odpove zaradi padca obremenitve.

Preverjanje upora bo zagotovilo popolno sliko o celovitosti LED.

Značilnosti preverjanja LED žarnic

Z multimetrom lahko preizkusite barvne, standardne in super svetle diode.

Standardna žarnica z vznožkom E27

Preverjanje LED svetilke

Podobna svetilka se uporablja za gospodinjske lestence ali svetilke. Če želite preveriti, ali LED deluje ali ne, boste potrebovali:

  1. Odstranite difuzor iz žarnice s plastično bančno kartico, ki jo postavite med element in ohišje.
  2. Previdno premikajte plastično kartico vzdolž lepila.Trajni šiv se lahko segreje s sušilcem za lase.
  3. Odpri tablo.
  4. S sondami se dotaknite elementov in počakajte, da zasvetijo z medlim sijem.

Če diode ne svetijo, je žarnica pokvarjena.

Super svetle diode

Preverjanje močnostne diode

Girlanda je običajno opremljena z modrimi, rumenimi ali belimi LED. Test se izvede brez sond z uporabo tranzistorskih vtičnic po naslednjem algoritmu:

  1. Določite pinout SMD.
  2. Poiščite 8 vtičnic na dnu naprave - 4 leve za tranzistorje PNP in 4 desne za tranzistorje NPN.
  3. Namestite sonde tako, da vstavite anodo v luknjo E in katodo v luknjo C.
  4. Odprite element PNP tako, da napolnite oddajnik E s pozitivnim nabojem. Delujoča LED bo zasvetila.
  5. Spremenite polarnost tranzistorjev za NPN. Anoda je nameščena na C, katoda - na E.

Tranzistorske vtičnice so uporabne za testiranje diod z dolgimi kontakti brez spajkanja.

Kako preveriti LED reflektor

Notranja struktura reflektorja

LED se preveri po določitvi vrste elementa. Na luči so nameščeni:

  • plošča z majhnimi SMD, ki se preverjajo z neprekinjenostjo na enak način kot standardna žarnica;
  • velik rumen element, ki deluje na napetost 10-30 V.

Napetost velikega elementa je za testerja visoka, zato lahko delovanje elementa določi le voznik. Ujemati se mora z zmogljivostjo diode.

Nianse testiranja infrardečih diod

Infrardeče LED testiranje

Infrardeča LED oddaja nevidno sevanje, zato je pomembno spremljati odčitke na zaslonu multimetra. Sonde so nameščene tako, da se na anodo nanese plus, na katodo pa minus. Če se sonde dotaknete delujoče IR diode, lahko na zaslonu vidite številko 1000. Ko se polarnost spremeni, se prikaže 1.

Za natančno preverjanje infrardeče diode s tranzistorskimi vtičnicami se uporablja kamera pametnega telefona ali digitalna naprava. IR LED bo treba namestiti v podnožja tranzistorja in vanjo usmeriti kamero. Možnost servisiranja je označena s svetlečo zamegljeno točko na zaslonu pripomočka.

Spajkanje vzporednega rdečega sijaja LED bo jasno odražalo delovanje diode. Če je elementu v trenutku utripanja dobavljen signal, ga je treba zamenjati. Če osvetlitev ozadja ne deluje, je daljinski upravljalnik pokvarjen.

Preverjanje mostu LED

Preverjanje diodnega mostu

Diodni most – sestav 4 elementov. Povezani so tako, da se izmenična napetost dovaja na dva od 4 sponk, se spremeni v enosmerno napetost in se odstrani iz drugih 2 sponk. Zener diode izenačujejo napetost v ozkem območju.

LED most lahko zazvonite takole:

  1. S pogojnim oštevilčenjem poiščite, na kateri zatič priključite multimeter.
  2. Zazvonite prvo diodo tako, da postavite sonde na nožici 1 in 2.
  3. Preizkusite drugo LED s priključitvijo sonde na nožici 2 in 3.
  4. Izmerite parametre tretje diode tako, da priključite sonde na nožici 1 in 4.
  5. Ugotovite uporabnost četrtega elementa tako, da postavite sonde na nožici 4 in 3.
  6. Oglejte si odčitke na semaforju.

Stabilnost napetosti se preverja v načinu maksimalnega obsega - 220 V. Postopoma se poveča in preneha dovajati, dokler tok ne teče skozi vezje.

Črno sondo boste morali postaviti na anodo, rdečo na katodo, nato pa anodo priključiti na tokovni omejevalni upor, katodo pa na vir napajanja.

Posebnosti načina klicanja

Simboli na plošči multimetra

Multimeter je univerzalni tester, s katerim lahko testiramo svetleče diode in druge elemente.Med delovanjem naprava oddaja cvileč ali zvoneč zvok, zato se način imenuje zvonjenje.

Delovanje multimetra v načinu klicanja ima več funkcij:

  • stikalo je nameščeno za preverjanje diod, sonde se vržejo na kontakte;
  • polarnost sponk je določena, če pa je ni bilo mogoče zaznati, svetlobni vir LED ne bo odpovedal;
  • ko so sonde pravilno priključene na kontakte in pravilna polarnost, zasveti delovna dioda;
  • med postopkom klicanja se ne dovaja tok z veliko vrednostjo, zato je osvetlitev diod vidna samo v zatemnjenem prostoru;
  • če imate težave z zatemnitvijo osvetlitve, poglejte na zaslon naprave - indikator delujočega SMD je drugačen od 1;
  • visoko zmogljive LED diode brez odspjkanja so testirane po dodajanju adapterjev.

Pred začetkom dela v načinu zvonjenja določite anodo in katodo preskušanega svetlobnega vira.

Preverjanje LED brez odspajkanja

Multimetrske sonde z adapterji

LED svetilko lahko preverite, ne da bi odspajkali njene diode. Potrebovali boste adapter, ki ga lahko izdelate sami iz sponk za papir, posameznih žičnih niti, kosov šivalnih igel in parice. Izbrani izdelek se prispajka na merilne sonde. Med deli adapterja je izdelano PCB tesnilo, nato pa je celotna konstrukcija ovita z izolirnim trakom.

Multimetrske sonde z adapterjem so priključene na kontakte svetleče diode ali na bloke PNP. Testiranje se izvaja zaporedno za vsak element.

Preverjanje delovanja svetlečih diod v svetilki

Testiranje LED svetilke

Preizkus standardne svetilke je jasen primer dela, za katerega vam ni treba spajkati elementov. Če želite ugotoviti, ali viri LED delujejo, morate:

  1. Razstavite svetilko in odstranite ploščo z LED diodami.
  2. Ne da bi odstranili spajko, postavite sonde na kontakte priključka PNP, pri čemer upoštevajte polarnost.
  3. Nastavite stikalo na klicanje.
  4. Poglejte semafor in luči.
  5. Ugotovite, ali vezje deluje pravilno, tako da preverite njegov upor. Vrednost upora nič pri vzporedni povezavi pomeni okvaro ene LED.

Preizkusite vsako diodo posebej.

Razpoložljivi materiali za testiranje

Poleg multimetra je mogoče preveriti svetilko, svetilko ali LED reflektor:

  • Baterija. Baterija CR2032 je primerna za matično ploščo računalnika. Njegova napetost 3 V zadostuje za vse vrste diod.
  • Baterija 4,5 in 9 V skupaj z balastnim uporom. To bo povzročilo padec napetosti na varno vrednost. Kroni se napaja 750 Ohmov, izdelki 4,5 V pa od 150 do 200 Ohmov.
  • Baterija iz radijskega zvonca ali daljinskega upravljalnika. LED trak je testiran z 12 V elementom. Njegovi kontakti se vržejo na drogove, po katerih se najdejo točke z izgorelimi LED. Konektorji se testirajo na enak način.
  • Poseben LED tester, ki deluje na baterije AA z vzporedno povezavo.
  • Star polnilec iz katerega je vtič na telefonu odstranjen in kontakt zaščiten. Rdeča žica bo pozitivna in bo šla do anode. Črna se uporablja kot minus in je povezana s katodo. Če je napetost dovolj, zasveti LED.

Testiranje UV diode je zapleteno zaradi njene občutljivosti na visoko napetost. Napaja se z nominalno vrednostjo največ 3,4-4 V.

Izdelava lastne sonde

Težko je zvoniti majhno LED s standardno sondo, zato ga lahko za udobno uporabo multimetra naredite sami.Za to se uporablja več elementov.

Šivalna igla

Potrebovali boste:

  • ohišja iz črnih in rdečih ročajev za ročaje;
  • vtiči in kabel;
  • jeklene šivalne igle dolžine 35-45 mm in premera 0,8-1 mm;
  • ostanki bakrene žice (par - 250-300 mm dolg in par - 120-150 mm dolg);
  • kolofonijo ali alkoholno kolofonijo.

Postopek izdelave poteka v fazah:

  1. Žica je razrezana in pokositrena s spajkanjem.
  2. Igle pocinkamo s spajkanjem, tako da do ostrih delov ostane 8-10 mm.
  3. Prevodniki s premerom 0,3-05 mm so pritrjeni ob ušesih igel in nato po vrsti naviti na pocinkano območje.
  4. Navitje je prekrito s spajkanjem.

    Izdelava sonde iz igle
  5. Pokositreni kabel je upognjen na pol okoli izvijača. Prosti deli so pritrjeni skupaj v kito. Nastala zanka je upognjena pod kotom.
  6. Prevodniki so pritrjeni na igle s spajkalnikom.
  7. Obloge z vseh sklepov odstranimo z alkoholom.
  8. Na sredini igel je navita nit, dokler se ne pojavijo izbokline. Treba jih je premazati z lepilom Moment in vstaviti v konice teles ročajev, tako da jih pritrdite čim bolj enakomerno.
  9. Po sušenju lepila se v votline vlije epoksi, ki se strjuje 24 ur.
  10. Konci sond so pokositreni in spajkani na čepe.
  11. Za zaščito lupine pred trenjem so problematična področja nameščena v termoskrčljivo cev.
  12. Prožni vodniki so narejeni iz rdeče in črne bakrene žice dolžine 1 m.
  13. Konice z iglami so povezane s spajkalnikom na gibljive vodnike. Ročaji so pritrjeni skupaj.

Optimalni prerez žice je 1,3 mm2.

Vtikač

Snemljiv vtič

Potrebovali boste:

  • Sovjetski električni vtič z medeninastimi zatiči;
  • stare multimetrske sonde;
  • plastična cev;
  • žica z debelimi bakrenimi jedri;
  • banana čepki.
Izdelava sonde iz čepa

Napredek dela:

  1. Odstranitev zatičev iz čepa tako, da odvijete zgornji vijak.
  2. Odstranjevanje podnožja s starih sond - zatiče lahko odstranite s kleščami.
  3. S pilo ločite upognjene dele zatičev in jih obrnite tako, da se s silo prilegajo v kos plastične cevi.
  4. Ločevanje in odstranjevanje žice zvočnika.
  5. Pokositrenje koncev kablov in koncev zatičev na mestih spajkanja.
  6. Vstavite žico v podnožje kablov starega multimetra in nanjo spajkajte medeninasti vtič.
  7. Povlecite kabel nazaj in pritrdite območje, kjer vstopi v cev, s toplotnim skrčenjem.

Drugi konec žice je privit v konektor. Kabel je treba pritrditi s sornikom, da zagotovite varno pritrditev.

Zatič iz laserske CD enote

Laserski pogonski zatič

Potrebovali boste:

  • jekleni zatič z ostrimi konicami;
  • toplokrčne cevi različnih velikosti;
  • dva markerja (črna in rdeča);
  • cev glede na velikost zatiča;
  • bakrene žice, zasnovane za delovanje v omrežju z napetostjo 300 V.
Razdelitev čepa na 2 dela

Postopek izdelave sonde:

  1. Lasnica je razrezana na 2 dela. Žagani robovi so prekriti s talilom.
  2. Konci žic so zaščiteni s 5 mm in pokositreni.
  3. Na žagane odseke so pritrjene pocinkane žice - ena za vsakega.
  4. Termo cevi so nameščene in nameščene na konstrukcijo.
  5. Ročaji sond so narejeni iz flomastrov - samo odrežite 5-7 cm od začetka.
  6. Nožice s spajkanimi žicami vstavimo v kose flomastrov tako, da konice štrlijo iz flomastra.
  7. Elementi so pritrjeni z epoksidom.
  8. Po sušenju se ročaj namesti v barvno cev s toplotnim skrčenjem.
  9. Čepki so narejeni iz kosov medeninaste cevi od antene dolžine 3 cm.
  10. V konektor je vstavljena medeninasta cev, nanjo pa je prilagojena plastična cev.
  11. Preostali konci so spajkani na medeninaste cevi in ​​oviti z električnim trakom, tako da se prilegajo premeru plastičnih.
  12. Kose termalnih cevi dolžine 4 cm nataknemo na čepe in namestimo.

Epoksi smolo lahko nadomestimo z lepilom Secunda s ščepcem sode.

Nasveti in triki

Pri diagnosticiranju LED naprav je treba upoštevati naslednje dejavnike:

  • če je nazivna napetost na meji in se svetlobni tok ne pojavi, lahko na kratko povečate tok;
  • pri visoki moči se vir LED segreje;
  • normalna temperatura segrevanja diode je od 70 do 75 stopinj (ob dotiku ne opecite dlani);
  • z uporabo baterije lahko dodatno nastavite upor povezave diode;
  • če se polarnost spremeni, tudi delovni element ne bo imel osvetlitve ozadja;
  • optimalen material za domačo sondo so ponikljane igle, ki jih je enostavno in hitro spajkati;
  • Delujoča IR LED zasveti, ko je sevanje usmerjeno na občutljivo področje.

Testiranje svetlobnih virov LED je enostavno, če znate uporabljati multimeter. Uporabnik mora pripraviti pogoje za testiranje - izbrati polarnost, oblikovati sonde ali adapterje, vzpostaviti posebne kontakte.
