Gradnja stanovanjskega objekta vključuje napeljavo električne napeljave, na katero je priključenih veliko naprav različnih moči. Kljub njihovi zanesljivosti vedno obstaja nevarnost, da tok teče skozi telo in povzroči poškodbo osebe. Poleg tega obstaja velika verjetnost, da strela udari v objekt, kar lahko povzroči požar in uničenje. Da bi bilo življenje v hiši varno, morate urediti ozemljitev v skladu s PUE, ki bo zagotovila absorpcijo električne energije v tleh v primeru izrednih razmer.
Težave, zajete v PUE
Pravila za gradnjo električnih inštalacij, ki jih je odobrilo Ministrstvo za energijo Ruske federacije, urejajo področje uporabe zaščitne opreme, pravila ozemljitve in postopek njene ureditve.
Ta izraz se nanaša na niz kovinskih delov, ki, ko so sestavljeni, zagotavljajo električni stik med napravami in zemljo. Dokument opisuje zahteve za ozemljitev opreme, tehnične specifikacije in standarde.
- Proizvodna sredstva.Sem spadajo obdelovalni stroji, dvigala vseh vrst za osebe in tovor, hladilne enote, generatorji, elektromotorji, grelniki, transporterji in drugi izdelki, nameščeni v tovarniških prostorih.
- Električni aparati za gospodinjstvo in industrijsko uporabo. Ozemljitev nevtralnega transformatorja je urejena v skladu s PUE, stabilizatorji, transformatorskimi postajami, usmerniki in napravami za shranjevanje.
- Stanovanjske in zasebne hiše, dachas in koče. V starih stavbah se v skladu s PUE izvaja samo ozemljitev omar. Povezava stanovanj z vtičnicami se izvaja individualno na pobudo stanovalcev.
- Cevovodi za transport eksplozivnih in vnetljivih snovi - nafta, plin, bencin, dizelsko gorivo, topila.
- Nosilci električnih vodov. Potrebno je ozemljiti konstrukcije iz kovine, ki je odličen prevodnik toka. Prav tako je potrebno opremiti betonske stebre z zaščitnimi konstrukcijami, katerih višina ne presega 6 m.
- Kovinski stolpi za reflektorje, antene in postavitev opazovalcev. Poleg tega so stavbe opremljene s strelovodi.
V skladu s PUE mora ozemljitvena zanka zagotoviti zajamčen sprejem uhajanja električne energije pod kakršnimi koli pogoji. V ta namen so bili razviti standardi vgradnje v različne vrste tal.
Oblikovanje vezja

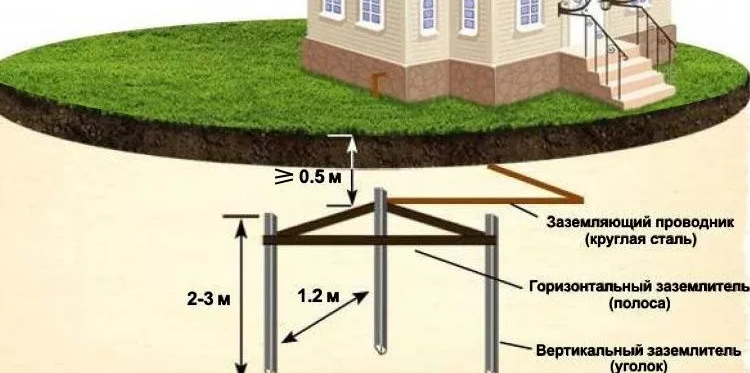

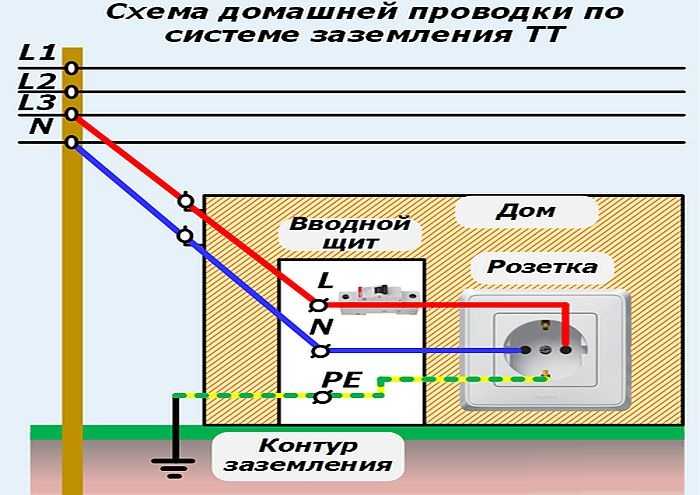

Sestavni deli ozemljitvenega sistema v skladu s PUE so naslednji:
- Vezje.Del se nahaja v razdelilni plošči, v katero so speljani kabli iz ozemljenih objektov. Vrvica je pritrjena na zunanje strukture z matico in vijakom. Vrata panela morajo biti ves čas zaklenjena. Praviloma so stikalne plošče nameščene znotraj zgradb. V zasebnem sektorju je dovoljeno namestiti škatlo zunaj, če je opremljena z nadstreškom.
- Komunikacija. Zasnovan za povezavo montažne škatle s konstrukcijo, ki je zakopana v zemljo. Material je bakren kabel z oklepom in železnimi letvicami, ki so zvarjene skupaj. Linija poteka pod tlemi prostora, zunanjimi stenami, vzdolž koritnega odtoka slepega prostora. V skladu s PUE mora biti električna oprema ozemljena s kablom s prečnim prerezom najmanj 5 mm.
- Navpične igle. Zasnovan za električni stik s tlemi. Odvisno od vrste se zabijajo do globine 100-250 cm in so izdelani iz črnega železa ali nerjavečega jekla. Izbira je odvisna od finančnih zmožnosti graditelja.
- vezje. Služi kot pas za vkopane zatiče. V skladu s PUE je treba ozemljitev kovinskih konstrukcij stavbe izvesti s konturo s stranico najmanj 200 cm. Zasebnik lahko svojo lastnino ozemlji z okvirjem, katerega velikost je lahko 80-100 cm V skladu s standardi PUE je ozemljitvena zanka izkopana do globine 50-100 cm.
- Priključni vijak. Zasnovan za komunikacijo s kovino in vezjem. Zunanji konec dela mora biti nad tlemi na višini 15-30 cm. Zaradi varnosti in v izogib mehanskim poškodbam je kontakt pokrit z ohišjem.
Namestitev tokovnega sistema za zaščito pred uhajanjem se izvaja na razdalji, katere vrednost je določena s posebnostmi konstrukcije. Za stanovanjske stavbe je 50-100 cm.Za gospodarske zgradbe je dovoljeno odstraniti vezje do 10 m. V tem primeru je treba povezavo izvesti z bakrenim kablom.
Vpliv tal na odpornost

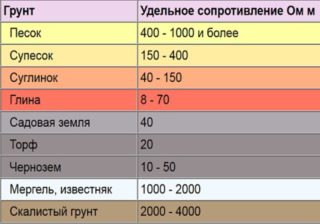

Pri napetosti 1000 V je upornost tal v ohmih:
- asfalt - 200;
- voda iz ribnika - 40;
- permafrostna tla (ilovina) - 2000;
- mokra glina - 20;
- poltrda glina - 60;
- razpadli gnajs - 275;
- heterogeni glinasti prod - 300;
- zrnatost - 5500;
- pepel in pepel - 40;
- mulj - 30;
- zheltozem - 250;
- zmerno moker pesek - 60;
- peščena ilovica (peščena ilovica) - 150;
- vrtna tla - 40;
- slana močvirja - 20;
- gozdna ilovica - 100;
- šota - 25;
- černozem - 60;
- mokri drobljen kamen - 3000;
- suhi drobljen kamen - 5000;
Prevodnost se zmanjša, ko so tla namočena. Da bi se izognili tej dejavnosti ves čas, morate vezje namestiti na severno stran, kjer sonce ne doseže. Poleg tega morate potegniti kabel z uporom največ 0,4 ohma.
Oblikovanje in vrste vezij

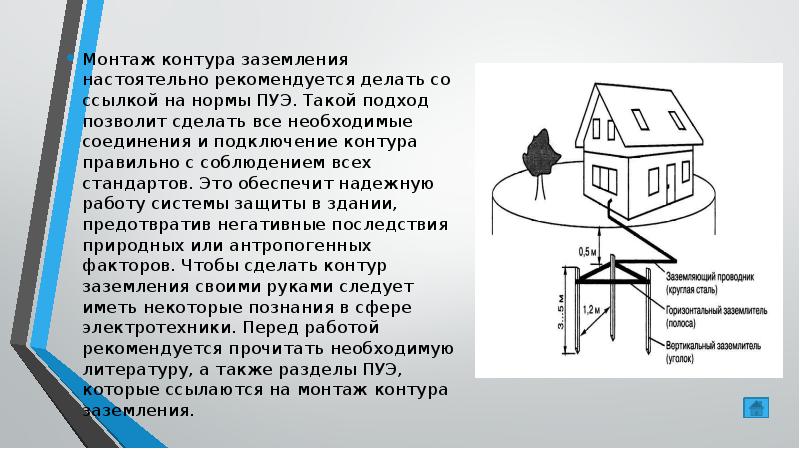

V skladu z definicijo PUE je vezje del ozemljitvenega sistema, ki je zasnovan tako, da zagotavlja stik s tlemi. Kovina ima veliko manjšo odpornost kot človeško telo. Izdelek privlači elektrone, jih sprejema v niz, presežek pa usmerja v zemljo skozi zatiče, ki so vrezani vanjo.
Obvezno pravilo je, da izdelek potopite pod zmrzišče tal. To je razloženo z dejstvom, da ima zmrznjena tla visoko odpornost, ki presega prevodnost človeškega telesa.Sezonsko dvigovanje tal vodi do deformacije figure, ki je preobremenjena z zlomom varjenih in vijačnih povezav. Poleg tega je globina kopanja odvisna od nivoja podzemne vode. Priporočljivo je, da okvir spustite 50 cm višje od njihove najvišje točke.
Oblika izdelka ni bistvenega pomena. Izbira je narejena glede na razpoložljivost prostega prostora in značilnosti lokalnega območja.

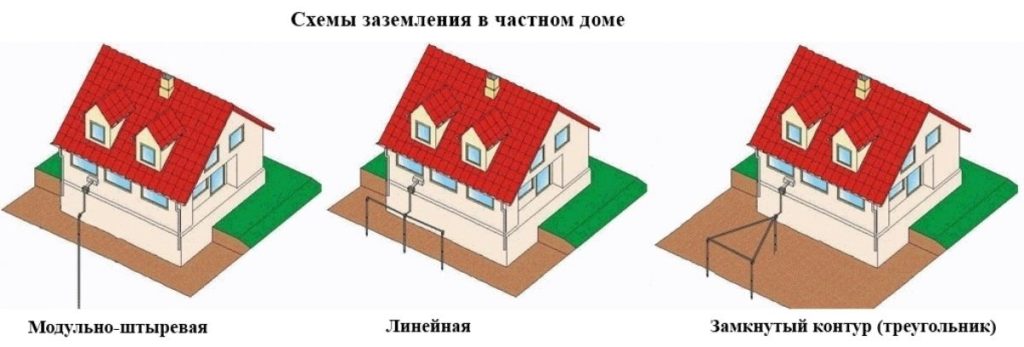

Najpogostejše vrste konfiguracij kovinskega okvirja so:
- pravokotnik;
- kvadrat;
- trikotnik;
- linija.
V nekaterih primerih se sprejme odločitev o namestitvi okvirja po obodu stavbe. Takšen projekt je potreben za gradnjo električnih instalacij velike moči. Skupna površina, dodeljena za strukturo, je lahko do 20 kvadratnih metrov. Velikost je določena s tokom in napetostjo, ki lahko teoretično prodreta v telo naprave.

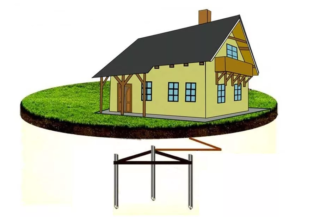

Za majhno zasebno hišo zadostuje notranja trikotna konstrukcija z robom 100-120 cm Za zaščito pred poškodbami objekta z močjo 50 kW ali več bo vezje s skupno dolžino najmanj 20 m. potrebno.
Proizvajalci ponujajo nakup že pripravljenih kompletov, sestavljenih iz delov z navojnimi priključki in bakreno prevleko. Stroški izdelka so precej visoki, vendar ne pretirani. Izdelki imajo odlične električne lastnosti, sestavljeni so brez varjenja, so učinkoviti in imajo dolgo življenjsko dobo.
Vrste materiala
Najpogosteje se za izdelavo kovinskih povezav uporablja črno železo brez prevleke. Nerjaveče jeklo se redkeje uporablja za gradnjo, čeprav se njegove kontaktne lastnosti ohranijo desetletja.Baker in medenina imata odlične lastnosti, vendar sta ta materiala draga in hitro propadata zaradi elektrolitske korozije. Zato je železo najbolj priljubljena kovina v gradbeništvu.

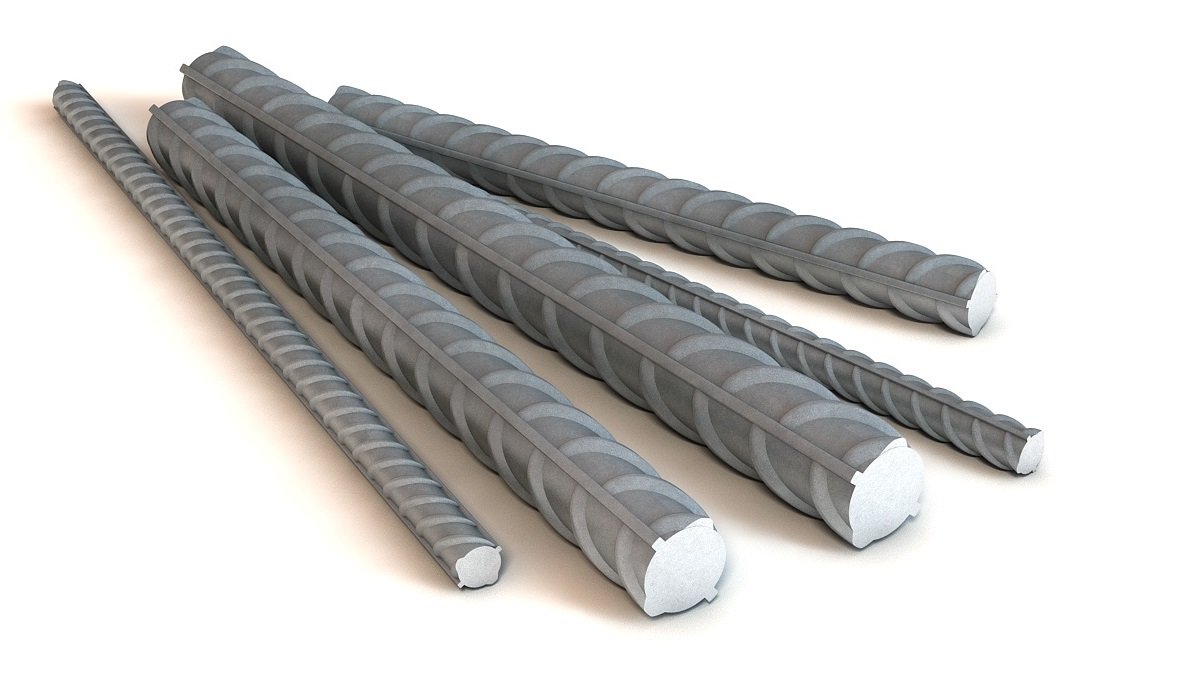

Za izdelavo potopljenih elektrod se običajno uporabljajo priključki s premerom 16 mm. Za te izdelke je značilna zadostna trdnost, vzdržljivost in prevodnost.
Za sestavljanje okvirja lahko uporabite naslednje vrste valjane kovine:
- trak 12-30 x 4 mm;
- vogal 30-40 x 4 mm;
- okrogla cev s stenami 4-5 mm;
- T-žarek ali I-žarek debeline 4 mm;
- profilna cev 20 x 40 mm;
- monolitni zatič od 10 mm.
Za obliko profilov ni strogih zahtev. Glavni pogoj je njihova celovitost in kakovostna povezava.
Ker je kovina nagnjena k oksidaciji, se kakovost stikov postopoma slabša. Poleg tega obstaja možnost poškodbe celovitosti vzdolžnih delov, če ostanejo dolgo časa v alkalnih ali kislih tleh. Stanje kovinskih vezi je treba preverjati v intervalih, ki ustrezajo kemični sestavi tal. Pridobljene informacije bodo pomagale pravočasno izvesti popravila, zmanjšale tveganje za poškodbe ljudi in poškodbe gospodinjskih aparatov na nič.

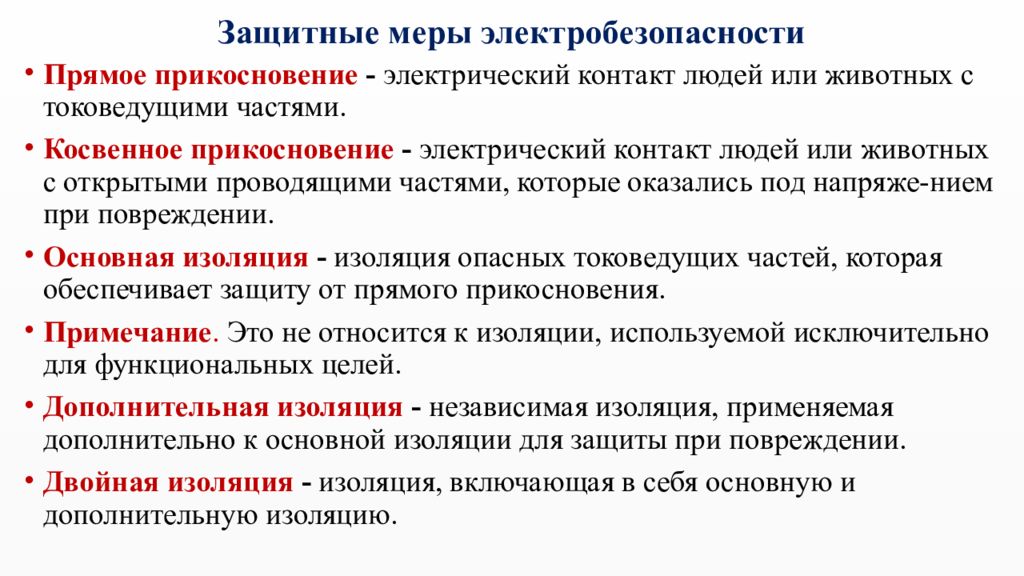

Zaščitni ukrepi za električno varnost
Upoštevati je treba naslednje električne varnostne ukrepe:
- zaščitite izdelke pred nenamernim stikom;
- postaviti ograje in ograje;
- plošče in odprte kable položite v plastično škatlo ali valovito cev;
- zaprite stičišče jedra in vezja z zapečateno škatlo;
- namestite naprave za diferenčni tok v tokokrog s pragom delovanja 30 mA;
- zagotoviti samodejno zaustavitev napajanja;
- uvesti naprave za izravnavo in izravnavo potencialov.
Pri nameščanju naprav in dodatkov morate zagotoviti, da nimajo medsebojnega vpliva, ki bi lahko negativno vplival na delovanje drugih možnosti.
Samoprodukcija
Za delo boste potrebovali:
- varilni stroj;
- brusilnik, udarno vrtalno kladivo;
- nivo, merilni trak;
- klešče;
- lopata, kladivo;
- čopič, barva;
- valovita cev;
- aluminijasti trak.
Delo se izvaja v naslednjem zaporedju:
- Priprava projekta. Na podlagi tega se izvedejo izračuni materialov in opreme. Naredite majhno rezervo, saj so med delovnim procesom možne napake.
- Izvedba oznak. Travnato plast previdno odstranimo, nato pa odtrgamo jamo dane oblike. Izkopani material je treba ohraniti, saj se bo uporabil za zasipavanje.
- Od sredine ene strani ali od vogala se proti stavbi izkoplje raven jarek. Potreben je za polaganje kabla ali drugega tokovnega vodnika med okvirjem in električno ploščo.
- Elektrode so izrezane. Njihovi konci so nabrušeni za lažje potopitev v zemljo. Po tem se zatiči zabijejo v zemljo na vogalih jarka. Če uporabimo vogal, predhodno izvrtamo luknje in jih zapolnimo z mešanico zemlje in soli.
- Strani konture so izrezane. Povezani so z elektrodami in med seboj. Varilna mesta so prebarvana.
- V bližini jarka do hiše je na okvir privarjen vijak. Kabel je privit nanj. Spoj je zaprt s plastično steklenico, katere vrat je zatesnjen z aluminijastim trakom.
- Vhod v hišo je izveden v kleti. Da bi preprečili drgnjenje izolacije kabla, je v luknjo vstavljena fleksibilna jeklena cev. Kabel se vleče vanj in se priključi na oklop.
- Končna faza je polnjenje jarkov z zemljo, njeno izravnavo in zbijanje.
Med delovanjem je potrebno redno zalivati lokacijo vezja s slano vodo. To je treba storiti še posebej pogosto v sušnih časih.
