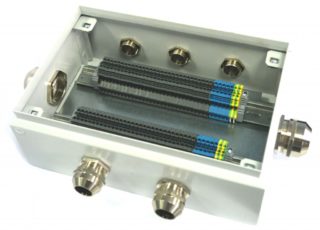

Razvodna škatla je vrsta montažne naprave. Za izdelek obstaja več alternativnih imen: razvejanje, povezovanje, razvodna omarica ali razvodna omarica s priključnimi bloki, razdelilna omarica. To je osnovno orodje za organizacijo električnega omrežja v industrijskih in domačih pogojih. Ohišje vsebuje diagram omejenega odseka tokokroga, ščiti razvejano vozlišče električne napeljave, poenostavlja dostop do njega za popravila, posodobitev in preprečuje človeški stik z izpostavljenimi žicami. Enostavnost preklopa in varnost povezav zagotavljajo vgrajene sponke za razdelilne omarice.
Algoritem za izbiro razvodne omarice
Lokacija naprave je prvo merilo za njeno izbiro. Oznake bodo označevale ustrezne pogoje delovanja. Pogosti tipi klimatskih izvedb so: U1, U2, U3, kjer se U uporablja v zmernem podnebju, 1 je zunanja izvedba, 2 se nahaja pod nadstreškom, 3 je v zaprtih prostorih.
Stopnja zaščite IP**. V suhih prostorih zadostuje IP20, pogoji visoke vlažnosti in odprtih prostorov bodo zahtevali IP44, IP55, IP65.
Material ohišja: aluminij, jeklo ali ognjevarna plastika.Debelostenske jeklene škatle so nameščene v proizvodnih obratih, na mestih s povečano nevarnostjo požara. V stanovanjskih in upravnih prostorih so polimerni modeli pogostejši. Izjema so lesene hiše, v katerih je treba namestiti kovinske škatle.
Razvodne omarice s priključnimi bloki se razlikujejo po naravi stene, na katero bodo pritrjene. Proizvajalec v opisu izdelka navede ustrezne podatke: mavčnokartonske, opečne, votle, betonske, lesene stene in njihovo debelino.
Tip in diagram distribucije električnega omrežja določata velikost izdelka in število lukenj v njem. Zunanje ožičenje vključuje nadzemne (zunanje) naprave, skrito ožičenje - notranje (tajno). Število nameščenih kabelskih kontaktov vpliva na dimenzije električne omarice in samega priključnega bloka ter na število lukenj. Ob tem je treba upoštevati tudi rezervo za morebitne dopolnitve omrežja. Sponke imajo 2–5 polov, kar omogoča njihovo uporabo v enofaznih, trifaznih omrežjih tipov TN-C, TN-S, TN-C-S.
Osebne preference so še en pogoj za izbiro pravega modela med raznolikostjo na trgu. Proizvajalci izdelujejo okrogle in pravokotne (kvadratne) izdelke ter uporabljajo različne barve. Pokrove škatel je mogoče odpreti, premakniti na stran, popolnoma odstraniti, nekateri pa so zapečateni.
Montaža in zamenjava priključne omarice
- Nadzemni modeli ne potrebujejo posebej opremljene vtičnice, za razliko od skritih. Če je podlaga trdna (beton, opeka), se v steni izvrta luknja s posebno krono, v njej pa se z malto in samoreznimi vijaki pritrdi priključna omarica. Votle in mavčne pregrade omogočajo pritrditev naprave s pritrdilnimi sponkami.

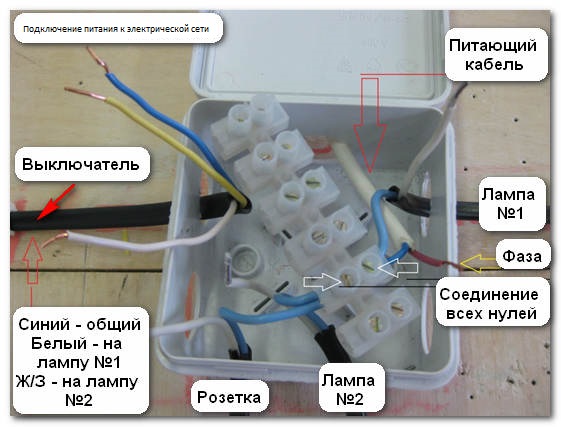

- Po pritrditvi ohišja se kabli vstavijo v priključno omarico. Vstopajo skozi posebne luknje, zatesnjene z membranami ali tesnili.
- Naslednja faza je odstranjevanje splošne in individualne izolacije z žil. V arzenalu električarjev je orodje, prilagojeno za to delo, vendar lahko opravite s preprostim nožem. Najmanjša dolžina "golega" roba mora biti 4–5 cm in mora biti zasnovan za ponovno povezavo brez pretirane napetosti.
- Pri delu z vijačnimi vodniki se uporabljajo ušesa, ki olajšajo pritrditev žice in odpravijo možnost poškodbe tankih niti vodnika.
- Obnovitev napajanja se izvede po preverjanju pravilne montaže.

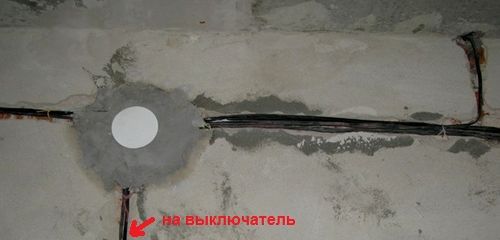

Postavitev vozlišč električnega omrežja je predmet PUE. To je treba upoštevati pri načrtovanju nove napeljave ali pri nadgradnji obstoječe. Glavna stvar je dostopnost, pokrov ne sme biti skrit globlje od lista ozadja ali tanke plasti kita. Razvod je nameščen v liniji z vtičnicami ali stikali 20–30 cm pod stropom.
V starih hišah je lokacija montažnih omaric določena glede na vrsto zgradbe:
- "Stalinka" - škatle se nahajajo v votlinah, zato se stene pipajo;
- "Hruščov" - železni pokrovi štrlijo za 20 mm;
- "brezhnevka" - prostori med steno in stropom se spustijo skozi detektor kovin, da se določi galvanizacija;
- panelna visoka stavba - linije iz vtičnic se pregledajo z indikatorskim izvijačem, svetlost žarnice se poveča na pravem mestu;
- v primeru suhih zidov boste potrebovali detektor skritega ožičenja.
Tudi visokokakovostna in draga naprava ne bo zaščitila pred napakami med namestitvijo. Med najpogostejšimi so:
- slabo zasnovane veje in povezovalni diagrami;
- izbira kontaktnih naprav ne ustreza prerezu kabla ali omrežni napetosti;
- škatla je bila izbrana brez rezerve prostora, kar je neprijetno in nevarno;
- oksidni filmi niso bili odstranjeni s površine prevodnikov;
- izbrani tulci ne ustrezajo vijačnim vodnikom;
- konec žice ni dovolj globoko potopljen v votlino priključnega bloka;
- napetost ustvarja mehansko destruktivno obremenitev sklepov.
Kakovostna izvedba vseh stopenj odklopa bo zagotovila polno delovanje omrežja.
Vrste in prednosti priključnih sponk
Med tradicionalnimi načini preklopa žic se terminali odlikujejo po enostavni namestitvi in enostavni demontaži, vendar nižji varni obremenitvi. Glede na vrsto povezave obstajajo:
- vijak;
- pomlad;
- nož
Žice, ki so pritrjene z vijaki, ne morejo biti izdelane iz različnih kovin. Za vijačne prevodnike je treba uporabiti medeninaste objemke. Premer vpenjalnih vijakov je odvisen od preseka in števila žil, ki se križajo. Priključke je treba vsako leto preveriti in zategniti.
Samovpenjalne sponke se uporabljajo tako za trajne povezave kot za večkratno uporabo. Razlika je v togosti vzmeti.
Prednosti kontaktov v takih blokih so zmožnost kombiniranja žic različnih odsekov, kompenzacija deformacije prevodnika s pritiskom vzmeti, odpornost proti vibracijam, celovitost jeder med večkratnimi povezavami, enostavnost in hitrost namestitve.
Nožni kontakti so potrebni, kjer je potrebno neprekinjeno jedro (nevtralno). Takšne naprave prihranijo čas pri odstranjevanju izolacije, saj jo same prerežejo.
Če ne najdete želene električne priključne omare, lahko izberete blazinice in jih položite v univerzalni votel izdelek.
