Razlaga oznak in uporaba žice PUGNP

Proračunska žica PUNGP se uporablja za organizacijo električnih komunikacij v industrijskih, javnih in stanovanjskih zgradbah. Izdelek ima dvoslojno izolacijo, več možnosti prereza in je priročen za uporabo. Pravila PUE ugotavljajo pomanjkljivosti požarne učinkovitosti žice in prepovedujejo njeno uporabo.

Namen žice PUNGP

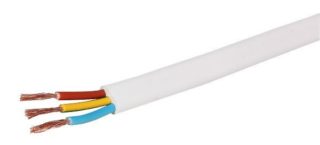

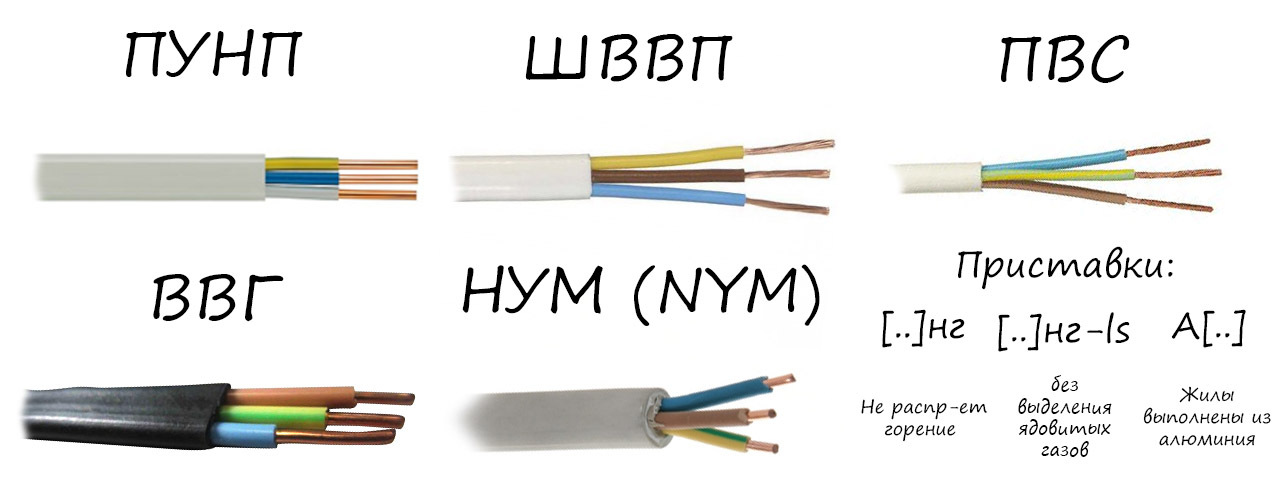

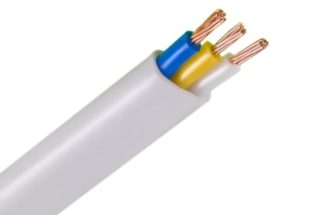

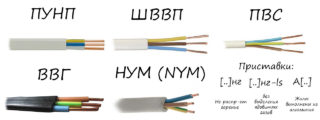

Električni kabel je vrsta PUNP s prožnimi vodniki. Je cenejši v primerjavi z NYM ali VVG in do leta 2007 je bil izdelan po TU 16.K13-020-93. Nizka kakovost izdelkov za organizacijo električnega omrežja je bila razlog za prepoved proizvodnje. Trenutno nekateri proizvajalci proizvajajo PUNGP, zato ga morate po nakupu preveriti:

• postavite v zamrzovalnik pri temperaturi -15 stopinj in preglejte lupino glede razpok;
• Ko je twist približno 2 uri v zamrzovalniku, ga segrevajte 60 minut na sobni temperaturi in ga navijte na valj 10-krat dlje.

Če ohišje kabla ostane nedotaknjeno, ga je mogoče uporabiti za predvideni namen - za ureditev notranje razsvetljave, napajanje malih gospodinjskih aparatov in industrijskih enot.

Dovoljena nazivna AC moč za kabel je 250 V.

Opis in oblikovanje

Sprva je bil material razvit kot prevodnik za povezovanje gospodinjskih aparatov. Zdaj se proizvaja brez sklicevanja na GOST, kar vpliva na učinkovitost in varnost delovanja. Fleksibilne modifikacije PUNP ni mogoče razvrstiti kot žico, ker vključuje več žil in splošno izolacijsko prevleko. Izdelek tudi ne izpolnjuje tehničnih in operativnih meril kabla.

Razlaga okrajšave:

• P - ime "žica";
• ZN – univerzalni namen;
• G – prožen;
• P – ravno.

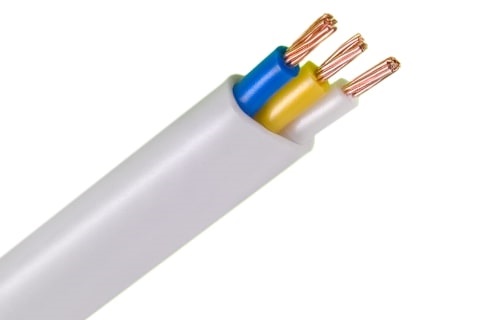

Na začetku okrajšave ni črke "A", kar pomeni, da ima bakrene žice. Strukturno je PUNGP sestavljen iz:

• 2 ali 3 prevodne niti večžičnega sukanja;
• izolacijska PVC lupina debeline 0,3 mm za vsak element;
• splošni izolacijski sloj PVC debeline 0,5 mm.

Za zvijanje žil se uporablja baker z visokimi prevodnimi lastnostmi. Večžična tehnologija je morala zagotoviti potrebno fleksibilnost - če se en element zlomi, bo prevodnik lahko prenašal tok, vendar se bo obremenitev napeljave povečala.

Vzporedna razporeditev žil brez zvijanja naredi žico ravno. Natančen opis gradiva je problematičen, ker... Proizvajalci uporabljajo plastične spojine z različno požarno odpornostjo.

PUNGP nima aluminijastih analogov zaradi majhnega preseka jeder.

Vrste žice

Proizvajalci proizvajajo več modifikacij:

• PUNGP-ng – z izolacijsko negorljivo prevleko;
• PUNGP ng – LS – z izolacijo, ki ni izpostavljena ognju in tlenju;

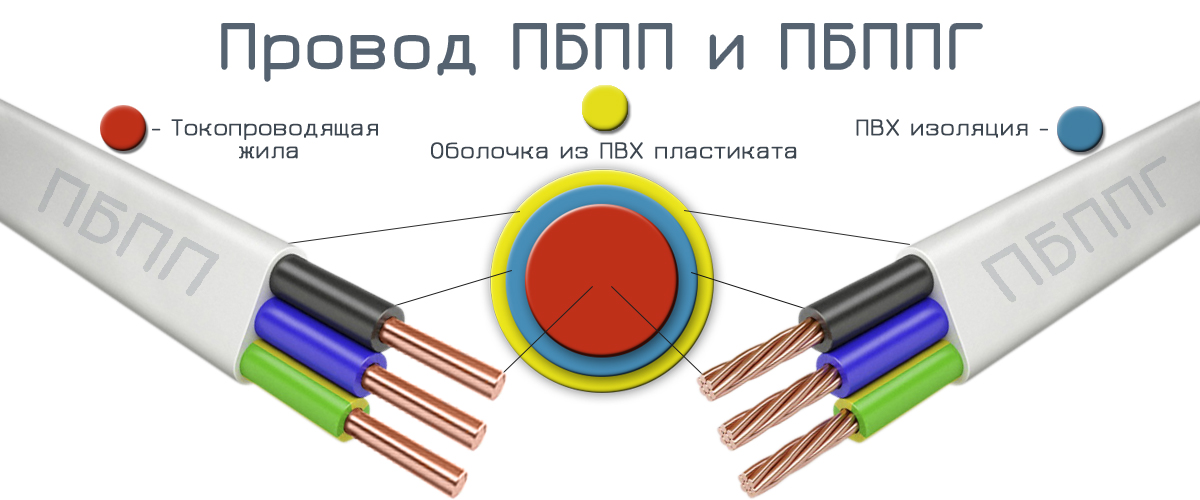

• PBPPG - dekodiranje označuje industrijsko in domačo uporabo.

Vse vrste se odlikujejo po vzporednem polaganju jeder.

Namestitev in pogoji delovanja

Fleksibilna nasedla žica modifikacije PUNGP se uporablja za električna omrežja z izmeničnim tokom. Pri delovanju izdelka so izpolnjeni naslednji pogoji:

• uporabljajte samo za izmenični tok omrežne napetosti do 250 V s frekvenco do 50 Hz;
• delovna temperatura - od -50 do +70 stopinj;
• temperatura zraka v času namestitve ni nižja od -15 stopinj;
• najvišja temperatura ogrevanja delovnih elementov - +70 stopinj;
• vlažnost zraka - 100%;
• ogrevanje okolice - +35 stopinj;
• dopustni radij upogiba – polaganja najmanj 10 premerov kabla.

Izolacijske lastnosti prevodnika dolžine 1 km pri temperaturi +20 stopinj so določene z njegovim skupnim presekom:

• 1 mm2 – do 27,1 Ohm/km;
• 1,5 mm2 – do 12,1 Ohm/km;
• 2,5 mm2 – do 7,41 Ohm/km;
• 4 mm2 – 4,61 Ohm/km.

Celotni premer izdelka in premer jeder se preveri s čeljusti.

Lastnosti namestitve

Ker je PUGNP požarno nevaren material, je potrebno:

1. Naredite rez in določite barvo žil.
2. S povečevalnim steklom določite enakomernost žice.
3. Opremite tokokrog z odklopnikom za zaščito.
4. Razdelite ožičenje v več skupin.

Žico je bolje kupiti z rezervo - to poveča varnost električnega voda.

Področje uporabe

Žico PUNGP je treba izbrati v skladu s stopnjo zaščite linije, diagramom namestitve in obremenitvijo omrežja. Material se najpogosteje kupuje za naslednje namene:

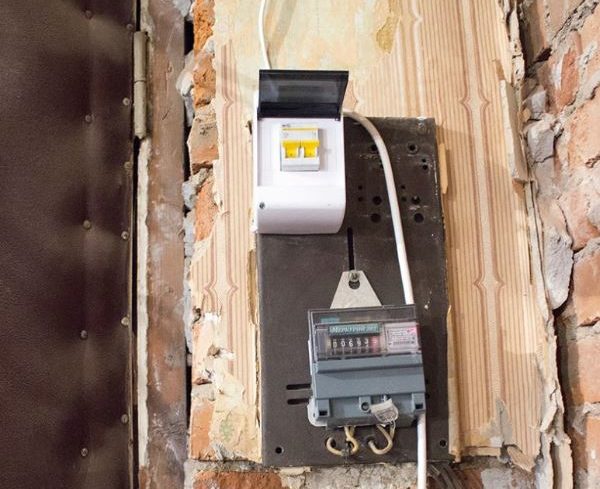

• Razsvetljava.Prevodnik je povezan z opremo in viri toka. Skozi stikalo se potegne iz stikalne plošče v svetilko. Jedra se lahko pregrejejo, če je omrežna napetost višja od 250 V;
• Prevodni pribor za svetilke in lestence. Modifikacije z 1-2 vodniki s prečnim prerezom 1,5 mm2 se uporabljajo znotraj svetlobnih naprav. Distribucijo tok do porabnikov srednje in nizke moči v stanovanju ali hiši;
• Začasni daljnovod. Polaganje se izvaja z namenom začasne linije za čas popravila. Nato se zamenja z varnim kablom.

Pri izračunu trenutne obremenitve upoštevajte največji prečni prerez jedra PUNGP - manj kot 6 mm2.

Tehnične značilnosti žice PUNGP

Glavne značilnosti tehničnega in gospodinjskega prevodnika so predstavljene v tabeli.

Nekateri proizvajalci navajajo garancijsko dobo 2 leti.

Alfanumerično označevanje

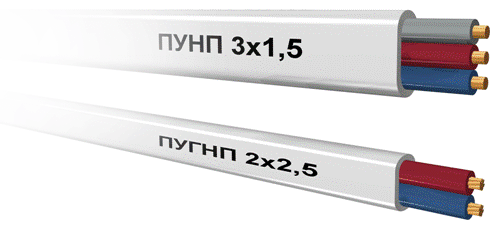

Oznako PUNGP 3x2,5 je mogoče dešifrirati kot univerzalno fleksibilno ploščato žico s tremi jedri s površino prečnega prereza 2,5 mm2. Dejanska karakteristika preseka je za 30% manjša od nazivne. To je posledica pomanjkanja enotnega proizvodnega standarda.

Druga točka pri dekodiranju žice PUNGP je prisotnost črke "G". Baker za razliko od aluminija ni prožen material. Obstaja možnost, da je bila pri registraciji znamke storjena netočnost.

Parametri teže in dimenzij

Za določitev teže in parametrov kabla se uporablja enotna tabela.

Tokovi obremenitve žice PUNGP

Po namestitvi mora omrežje vzdržati izmenično napetost 1500 V s frekvenco 50 Hz 60 sekund. V tem primeru v tehničnih specifikacijah ni dovoljenih bremenskih tokov. PUE urejajo uporabo podatkov tabel za kateri koli način namestitve PUNGP.

Razlogi za prepoved uporabe

Uporaba PUNGP je prepovedana, ker ruski GOST ne ureja proizvodnje teh izdelkov. V TU 16.K13-020-93 z značilnostmi kabla je točka, ki omogoča zalet nad površino prečnega prereza do 30%. Proizvajalci delajo prav to, da bi znižali prodajne cene. Posledično se po nakupu materiala z nazivnim prerezom 2,5 mm2 izkaže, da prerez ne doseže niti 2 mm2.Izkušeni električarji preverijo kabel s čeljustjo, vendar ga domači mojstri namestijo v omrežje, katerega obremenitev bo kritična za tanek kabel.

Debelina izolacijske plasti PUNGP ni primerna za sodobne standardne električne vodnike. Proizvajajo se z debelino lupine od 0,4 do 0,5 mm, specifikacije kažejo drugačno številko - 0,3 mm.

Po neuradnih statistikah se v 50% primerov vname napeljava iz kabla PUNGP.

Uporabniki kupujejo kabelske izdelke PUNGP zaradi nizkih stroškov, ne da bi se osredotočili na požarno varnost in neskladnost številnih značilnosti z regulativnimi standardi. Da bi preprečili požar v ožičenju, je vredno položiti kabel samo v zaprtih prostorih v cevi ali valovitosti. Parametre jeder je treba izmeriti v trgovini, pri čemer bodite pozorni na barvno oznako jeder in debelino zunanjega plašča.
