Število tehnološko novih gospodinjskih aparatov in orodij narašča. V skladu s tem je treba kupiti kabel za povezavo z omrežjem. Pomembno je vedeti, kako izbrati trajno, fleksibilno in ognjevarno PVA žico.
Žica PVS: dekodiranje in uporaba

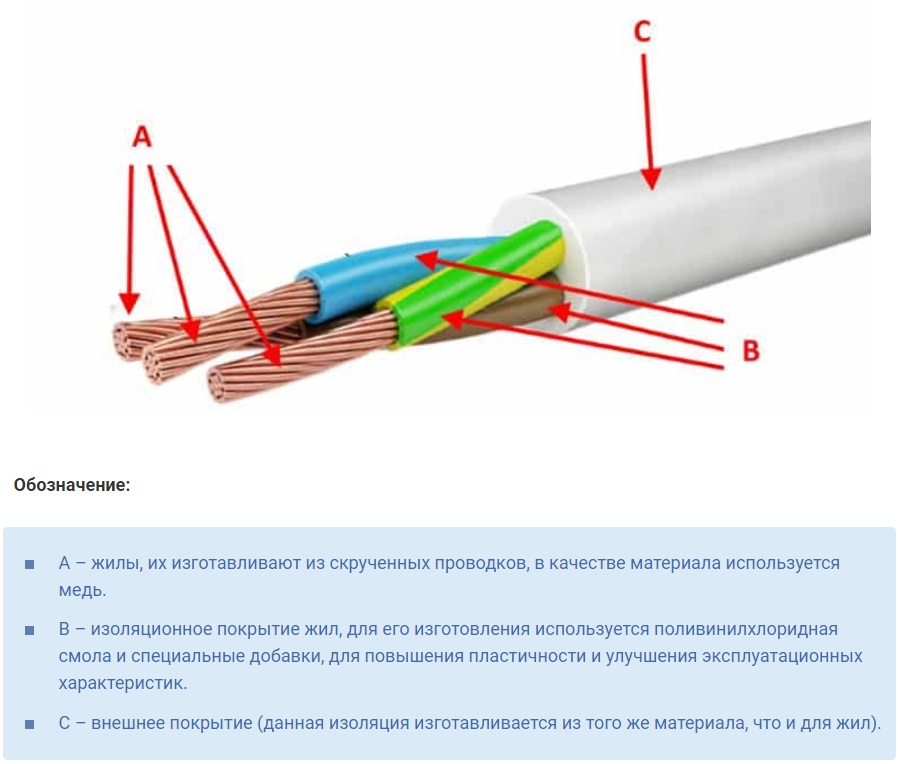

To je najboljša možnost za domače razmere, zaradi česar je še posebej priljubljena. Okrajšava označuje naslednje značilnosti: "P" - žica, "B" - vinilna izolacija; "C" - povezovanje. Rez izdelka je okrogel.
Obstajajo možnosti z oznako PVSP. V tem primeru so žile nameščene vzporedno, njihova oblika v odseku pa je ovalna. Pogosto se imenuje ravno. Oznako PVS-T je mogoče dešifrirati kot delovanje v pogojih povečane vlažnosti. Žica PVSN pomeni, da je izdelek petega razreda fleksibilnosti. Odsotnost črke "A" na začetku pomeni, da so žice bakrene.
Lahko se uporablja v proizvodnji orodij in električnih naprav ter na vseh področjih človeške dejavnosti:
- priklop in popravilo gospodinjskih aparatov;
- ureditev začasne električne napeljave v stanovanjskih in domačih prostorih;

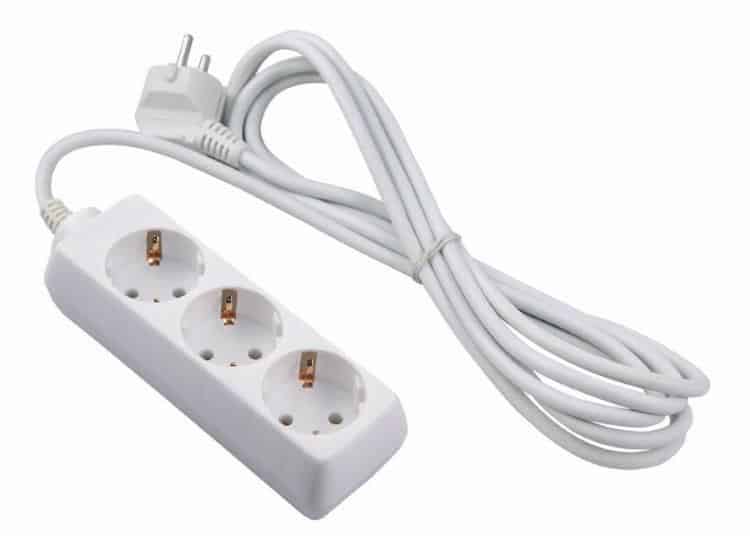

- kot priključni ali podaljševalni kabel za različne potrebe;
- napajanje za manjšo kmetijsko in vrtnarsko opremo;
- v proizvodnji, za opremo z visoko porabo energije.
Je element oblikovanja skoraj vseh gospodinjskih aparatov in vodovodnih orodij.
PVA je kabel ali žica
PVA je ena najpogostejših vrst, ki se lahko uporablja za omrežja z napetostjo do 380 voltov, ima od dve do pet jeder. Vsako jedro je sestavljeno iz tankih zvitih žic, obdanih z ločeno izolacijo. Za lažjo namestitev je lahko izolacija faznih žic rjava, bela, rdeča ali črna. Nič je obarvana modro ali modro. Izolacija ozemljitvenega vodnika je rumeno-zelena. Celotna lupina je na voljo tudi v številnih barvah.
Obstaja veliko možnosti, razlikujejo se po naslednjih parametrih:
- Zunanji ima tri vodnike - fazo, ničelno, ozemljitev. Primeren je za napajanje z zunanjega transformatorja na notranjo razdelilno ploščo.
- Notranja žica je urejena na enak način. Nima zaščite pred vremenskimi vplivi in vlago. Lahko se uporablja v notranjih prostorih.
- Baker – visoka trdnost, ima nizko odpornost in povečano prevodnost toka ter je odporen proti koroziji.
- Prednost aluminija je cena. Obdelava z aluminijevim oksidom podaljša življenjsko dobo.
Oznake drugih sort lahko dešifrirate na naslednji način:
- T – odpornost proti plesni in glivam;
- B – oklepni kabel;
- U – poveča minimalno temperaturo;
- PS – samougasljiva lupina;
- G – brez izolacije;
- SP – moč;
- T – telefonski kabel.
Žica je razdeljena tudi na standardne velikosti glede na število žil, težo in profil preseka.
Specifikacije
Glavna stvar so operativni podatki, število in presek jeder. Vse vrste imajo enake lastnosti:
- največja dovoljena napetost 450 voltov;
- zasnovan za omrežja, kjer je tok s frekvenco do 50 Hz;
- dopustno segrevanje jedra do 70°, toplotna stabilnost – razred Y;
- razred požarne odpornosti - standard;
- delovna temperatura od -20°C do +40°C.
Žica ima povečano mehansko trdnost in visoke parametre odpornosti. Zdrži do 30 tisoč upogibov.
Kateri regulativni dokumenti urejajo uporabo
Pri izdelavi PVA se ravnajo po zahtevah GOST 7399-97. Poglavje vsebuje osnovne informacije o paleti izdelkov, seznam testov in varnostne zahteve. Tehnični standard ureja osnovne podatke o mehanskem in električnem pragu. Proizvajalec lahko spremeni posamezne specifične številke v navedenih sprejemljivih mejah.

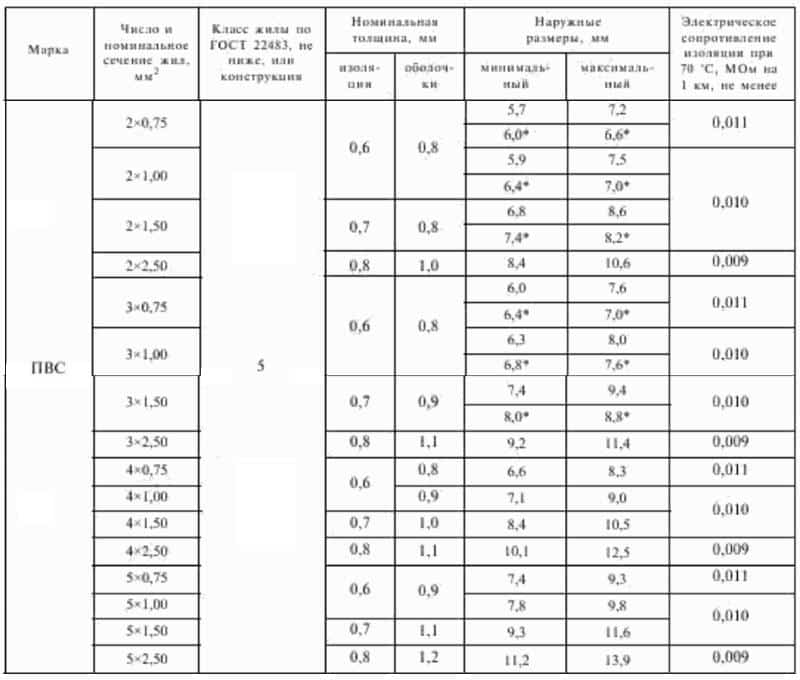

V skladu z GOST ima lahko žica 4 različice glede na število jeder. Prečni prerez jeder se giblje od 0,75 do 16 mm2. Izdelke z največjimi parametri proizvajajo samo tovarne kablov.
V skladu s standardi je treba zvijanje žice 0,75–2,5 mm2 izvesti v levi smeri, brez polnila.
Pri delu v mobilnem položaju je življenjska doba 6 let. V statičnem načinu lahko storitev traja do 10 let.
Lastnosti namestitve
Pri priključitvi na stroj, vtič ali drugo napravo so konci izpostavljeni in izolacija je odstranjena. V skladu s PUE so vodniki povezani s stiskanjem konice.
Pri polaganju omrežja na prostem morate upoštevati temperaturna nihanja, vlažnost, negativne učinke UV žarkov in nevarnost mehanskih poškodb.Glavne zahteve so trdnost, higroskopičnost in odpornost proti gorenju. Zunanja montaža se izvede v valovite cevi, ki so pritrjene na steno ali druge stacionarne predmete.
PVA ni namenjen za polaganje v tla. V skrajnih primerih se lahko skrije znotraj cevi z dvojno steno. Pri namestitvi v vlažnem prostoru je treba upoštevati pravila za priključitev. Zasuki niso dovoljeni. Najboljša možnost je povezava s toplotno skrčljivimi cevmi.
Kako izbrati PVS

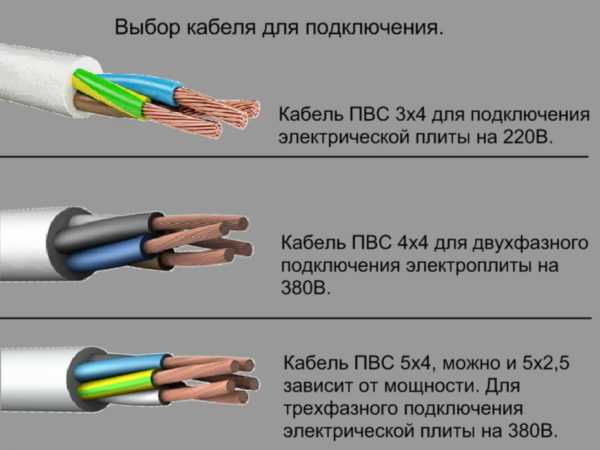

V vsakdanjem življenju zadostuje trižična žica. Izbere se glede na moč opreme, ki bo priključena. Na trgu je veliko ponaredkov, zato je priporočljivo, da osnovne parametre preverite sami. Da bi se izognili nakupu ponarejenega izdelka, morate preveriti potrdilo o skladnosti.
Za industrijske namene je pomembna prisotnost ozemljitvenega vodnika. Za tovrstne električne inštalacije se uporablja predvsem štirižilni bakren kabel.

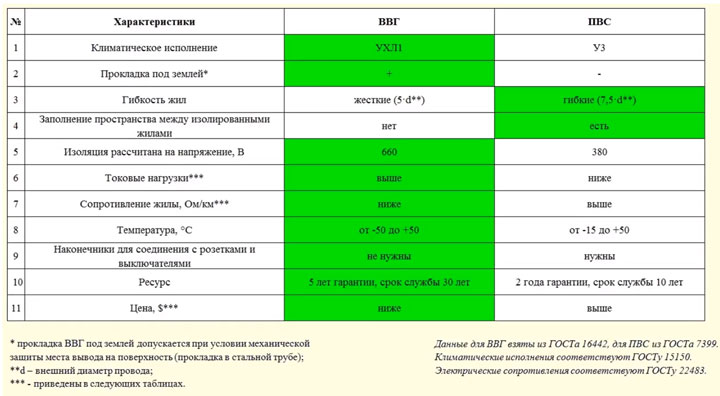

VVG kabel v primerjavi s PVS
Kabel VVG ima dobre lastnosti in relativno nizko ceno. Njegov namen so omrežja izmeničnega toka: napetost od 660 do 3000 V, delovna napetost od 1 kW do 3,5 kW. Ima lahko od 2 do 6 vodnikov, s presekom jedra 1,5 - 250 mm2.
Imajo enake bakrene vodnike in polivinilkloridno izolacijo. Glavna razlika je v razredu prilagodljivosti. PVA je elastičen in spada v razred 5. Kabel VVG ima razred 1 ali 2. Od tega sta odvisna premer žice in njihovo število v jedru.Na primer, kabel VVG razreda 1 fleksibilnosti s prečnim prerezom 2,5 mm2 ima lahko samo eno žico s premerom 1,78 mm. Isti PVA bo sestavljen iz 50 žic s premerom 0,25 mm.
Izdelek se razlikuje po vrsti profila. Žile majhnega premera so okrogle, velike pa sektorske. Druga razlika je debelina izolacijskega materiala in lupine. Za kabel je debelina notranjega sloja 0,8 mm, zunanjega sloja 1,5 mm. Za PVA – 0,8 oziroma 1,1 mm.
Obstajajo različne modifikacije kabla VVG. Možna je skrita napeljava v prostoru. Uporablja se za zunanjo montažo. Nadzemni ali podzemni električni kabel zahteva dodatno zaščito z valovito cevjo.
Prednosti in slabosti PVA
Glavna prednost je razmeroma majhna teža, mehkoba in prožnost vrvice. To omogoča izvedbo vgradnje v zapletene sisteme, strukture s strmim prehodnim polmerom, velikim številom ovinkov in zavojev.
Lahko se uporablja v električnih omrežjih 220 in 380 voltov. Žica ima standardni razred požarne odpornosti. Izolacijski material se ne vname zaradi zunanjega plamena in ne podpira gorenja.
Ni ga priporočljivo uporabljati za skrito namestitev, saj njegova življenjska doba ni daljša od 6 let. Zaradi okroglega prereza je nepriročen za namestitev pod omet.
PVA je našel široko uporabo in je v veliko povpraševanje med kupci. Vendar pa je za električno napeljavo bolje izbrati kabel VVG, VVGng ali drug analog, ki je najbolj primeren za ta namen.
