Razlaga simbolov in prevod odsekov kablov AWG

Na trgu električnih materialov poleg žic s standardnimi ruskimi oznakami pogosto najdemo kable z oznako AWG. Prevodniki tega razreda so zasnovani za reševanje specifičnih problemov in imajo posamezne tehnične značilnosti.

Ameriški merilnik žice

Sama okrajšava AWG je ameriškega izvora in pomeni American Wire Gauge, kar v prevodu pomeni "ameriški merilnik žice". Ne označuje premera notranjih žil v milimetrih, kot smo vajeni, temveč število prevoženj kabla skozi oblikovalni stroj v proizvodnem procesu.

Na primer, žica 24 AWG ima manjši premer jedra kot žica 22 AWG, ker je med proizvodnjo prvi kabel šel skozi stroj za oblikovanje 24-krat, drugi pa samo 22-krat.

Kalibracija se v skladu s predstavljenim standardom nekoliko razlikuje od standardne nomenklature premerov v milimetrih. Preračun v običajne dimenzije enožilnega in vijačnega vodnika se izvede po različnih formulah.

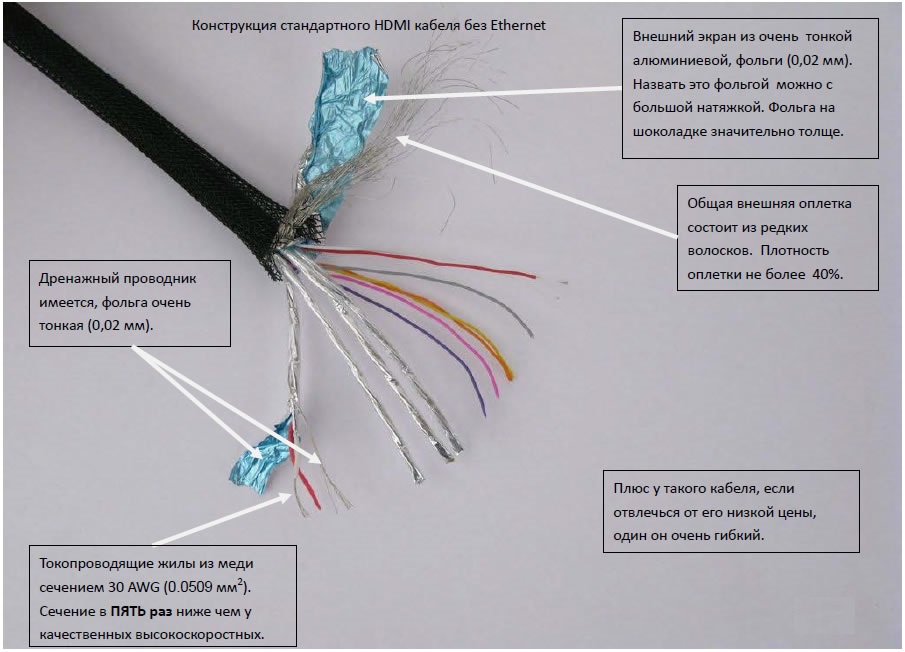

Sam standard AWG ne zadeva le napajalnih kablov in žic, ki se uporabljajo v električnih napeljavah. Uporablja se tudi v digitalni industriji, na primer za označevanje kablov HDMI in USB, kablov s prepletenimi paricami itd.

Od kod prihaja oznaka AWG?

Oblika kabelskih žil je podobna navadni bakreni žici.

V ZDA so žico prej izdelovali po principu vlečenja. Da bi to naredili, je obdelovanec prešel skozi valje stroja. Na primer, obstaja obdelovanec s prečnim prerezom 12 mm. Da bi zmanjšali njen premer na zahtevani, smo žico določeno število krat potegnili skozi kalibracijsko luknjo, zaradi česar se je raztegnila, indikator dolžine povečal, indikator premera pa zmanjšal. Torej iz 12. premera je bilo mogoče narediti 10. ali 8.

Vsak nadaljnji postopek raztezanja je zmanjšal presek in dodal vrednost AWG za enega. Na začetku postopka se uporabi obdelovanec z največjim kalibrom AWG 0 (ustreza najdebelejšemu kablu). Z enim potegom žice bo dosežena vrednost AWG 1, če gre obdelovanec dvakrat skozi stroj, bo pridobljena vrednost AWG 2 in tako naprej v naraščajočem vrstnem redu.

Največji kalibri, večji od AWG 0, so označeni z AWG 00, AWG 000 itd.

Ta oznaka je zrcalna slika ruske. Navadili smo se, da večje kot je število, večji je prerez vodnikov. Tukaj je vse drugače - večja kot je merilna vrednost, manjši je premer vodnikov.

V katerih državah se uporablja?

Poleg svojih ustvarjalcev predstavljeni standard aktivno uporabljata Japonska in Kitajska.

Evropske države, države nekdanjega SND in Rusija uporabljajo drugačen merilni sistem - mm2.

Poleg tega ZDA sploh ne uporabljajo merske enote, kot je milimeter. V dobesedno vsakem tehničnem področju se uporablja palec, označen kot palec.

Kabelske aplikacije

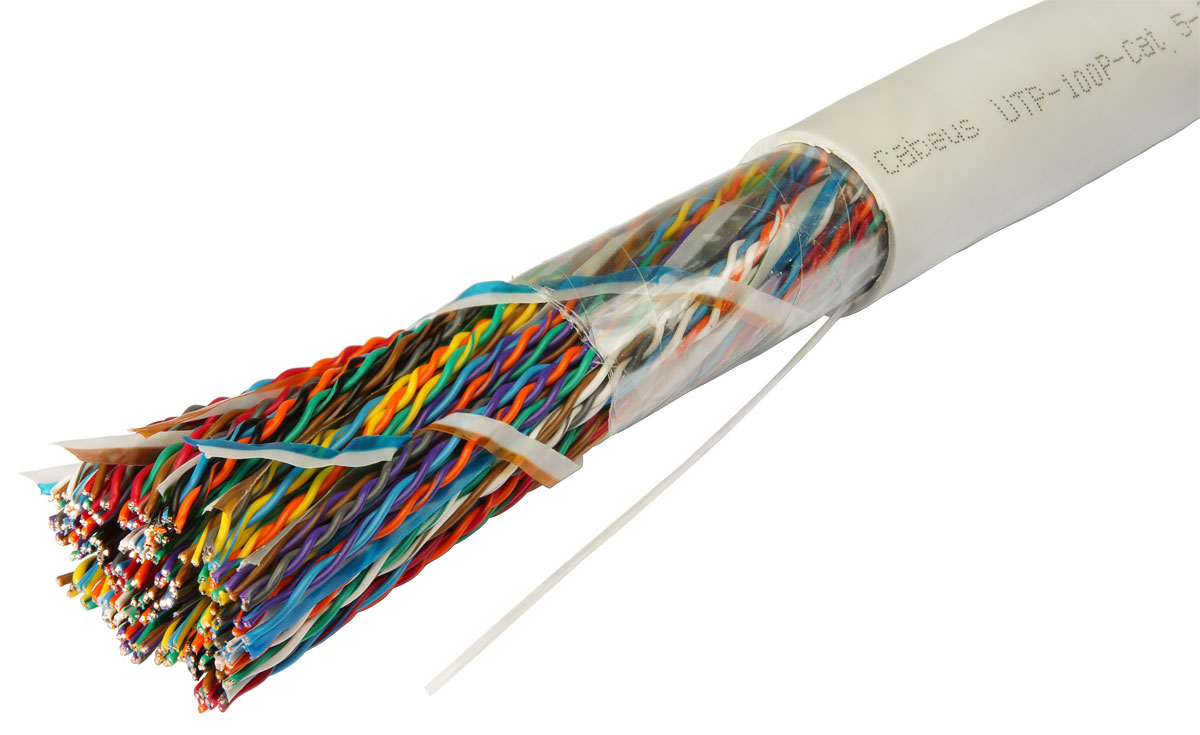

Kabli z oznako AWG se popularno imenujejo sukani par, saj so njihova jedra spletena v parih in tvorijo eno žico. Obstaja veliko industrij, ki uporabljajo takšne kable.

Glavni:

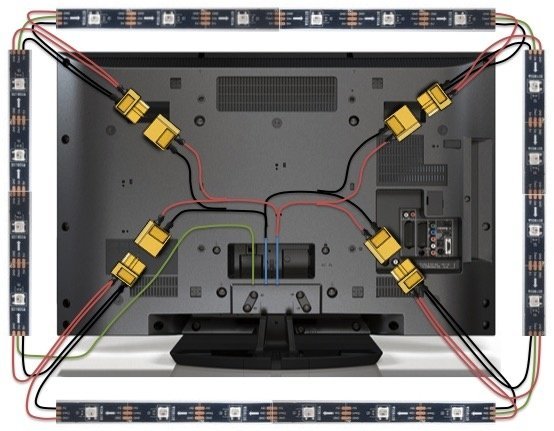

• Električna oskrba vtičnic in diodnih svetilk v domačih in industrijskih prostorih. Pogosto tok v takih linijah ne presega 24 V, najpogostejša napetost pa je 12 V. Ta shema omogoča zmanjšanje stroškov energije in je varnejša od vodov 220 V.
• Ureditev ožičenja na področju telefonije in komunikacij, na primer kot vodov za povezavo z internetom ali lokalnimi omrežji.

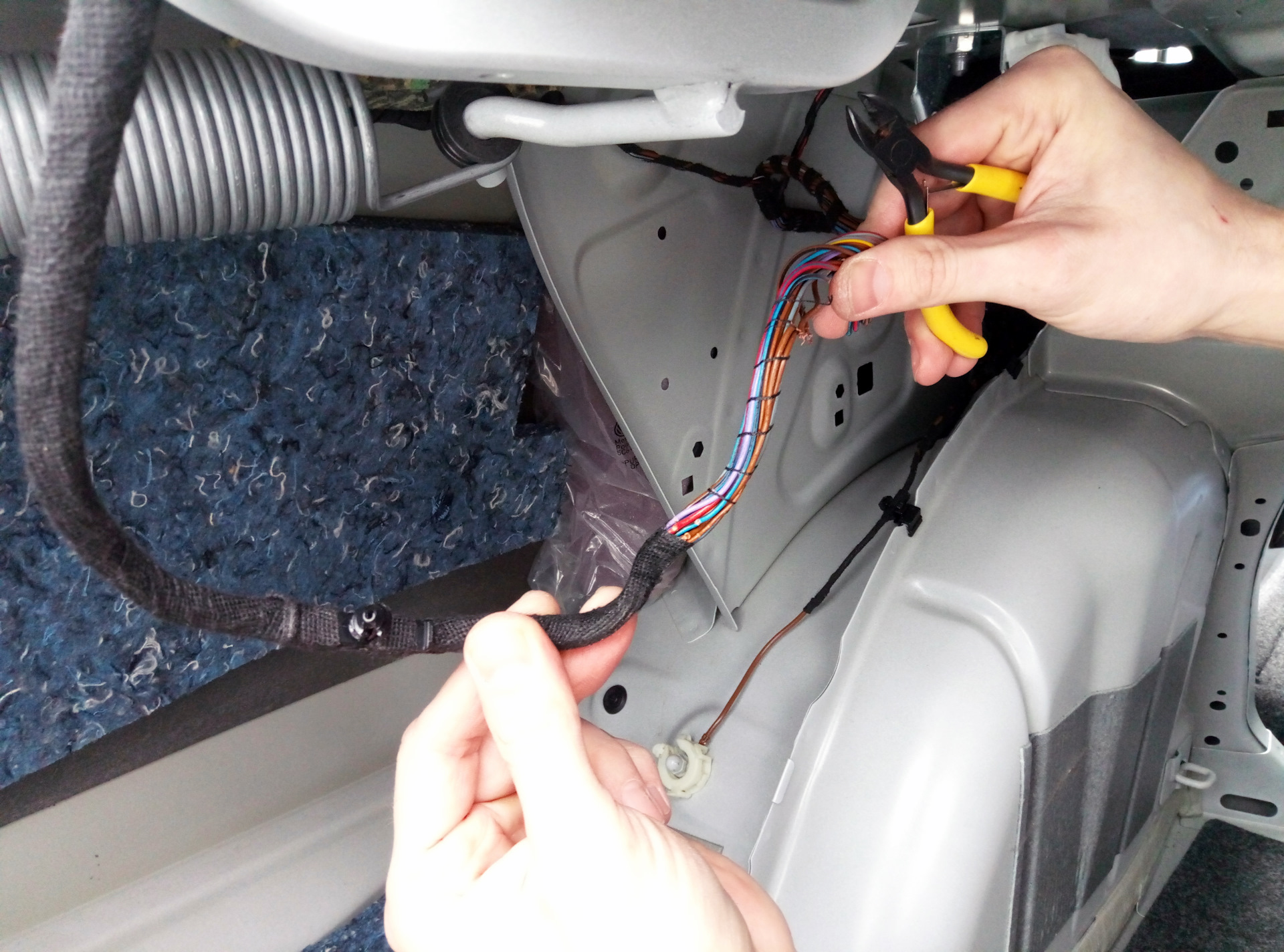

• Pravzaprav je vsa elektrika v vozilih predstavljena s kabli AWG različnih premerov. Najpogosteje uporabljena sukana parica je 23 AWG z vzdolžnim prerezom, kjer je vodnik lahko enožilni ali večžilni. Napajanje od akumulatorja do zaganjalnika in motorja se napaja z debelejšimi žicami z oznako 16 AWG.



• Ti vodniki se uporabljajo tudi v glasbenih centrih in televizijah. Slušalke in mikrofoni na primer uporabljajo sukani par 22 ali 24 AWG, katerega presek v mm bo naveden spodaj.
• Kabli z najmanjšim premerom, manjšim od 26 AWG, se uporabljajo v avtomobilskih alarmih, temperaturnih senzorjih za plinske ali električne kotle, pa tudi v avtomatskih sistemih za gašenje požara.Ne prenesejo visokih napetosti, vendar so za omrežja z nizkimi tokovnimi vrednostmi najboljša možnost. Na primer, žice 28 AWG se pogosto uporabljajo v kontaktorjih avtomobilskih zračnih blazin. Kabel 30 AWG se pogosto uporablja v vtičnicah za internetno povezavo.

Strogo je prepovedano priključiti slabotočne žice na fiksno omrežje 220V/380V. To bo neizogibno povzročilo kratek stik.

Vsa našteta področja uporabe žice so v praksi ključna, teh je bistveno več. V teh panogah pogosto najdemo vodnike nestandardne širine, ki opravljajo funkcije prenosa podatkov.

Nizkotokovna omrežja ne predstavljajo nevarnosti za ljudi in živali. Vpliva takšnega toka človeško telo dobesedno ne občuti, takšne mreže so najvarnejše in se uporabljajo v astronavtiki in drugih tehničnih panogah. Tudi med odprtim stikom z golimi žicami oseba ne čuti električnega udara, zato je popravilo mogoče izvesti brez odklopa omrežja.

Aktivno se uporabljajo optični kabli, izdelani po ameriški tehnologiji in označeni kot 24 AWG (v mm je enako 0,644). Takšna omrežja so raztegnjena tako zunaj kot pod zemljo. Zasnovani so za prenos podatkov pri visokih hitrostih.

Zasnova in sestava kabla

V skladu z nalogo, ki jo rešujemo, imajo lahko vodniki, označeni z AWG, različne premere in vrste zunanjega navitja.

To velja predvsem za enožilne vodnike z različnimi debelinami osnove in zunanjim izolacijskim slojem iz polipropilenske pene. Jedro je lahko pleteno in je sestavljeno iz več plasti spiralno zvitih aluminijastih ali bakrenih niti.Indeks njihove debeline neposredno vpliva na stopnjo tokovnega upora - večje kot je število žil in njihov indeks debeline, šibkejša bo vrednost upora in izguba na meter prevodnika. Ta vrednost vpliva tudi na stopnjo segrevanja kovine pri povečanih obremenitvah. Vodniki velikega kalibra so bolj odporni na toploto, kar znatno podaljša življenjsko dobo skupnih vodov.

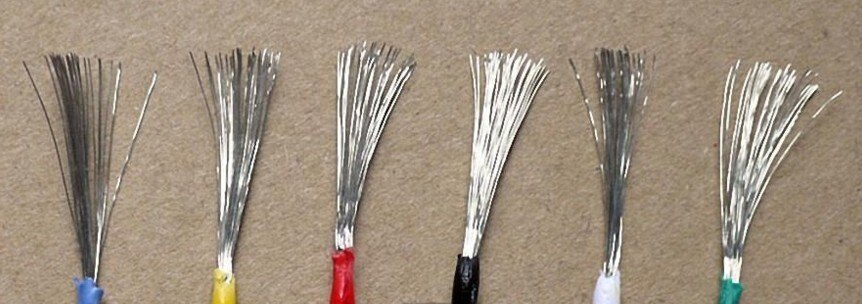

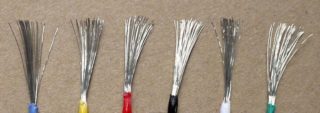

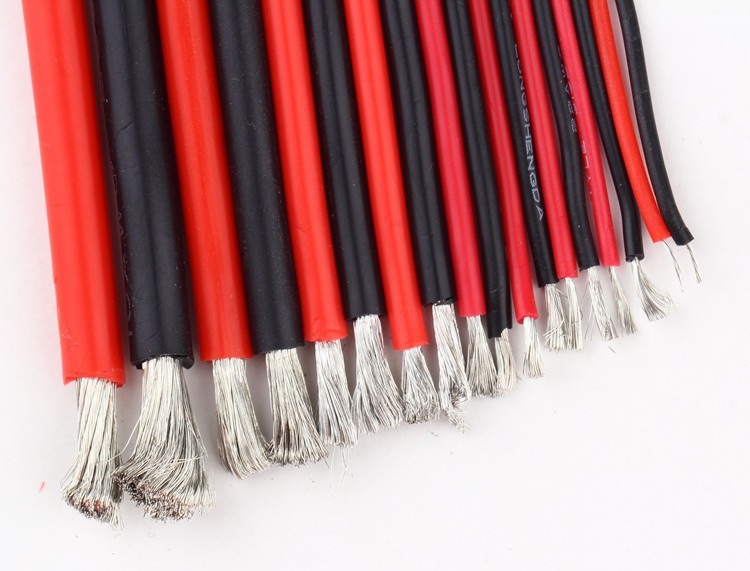

Vpredene žice AWG

Nasedle žice so po svoji zasnovi nekoliko bolj zapletene, zato je zelo težko pravilno izračunati obremenitev, ki je zanje udobna. Izhajati morate iz značilnosti enega jedra in izračunati razmerje koeficientov.

Sami kabli, katerih kaliber je označen s številko pred kratico AWG, imajo lahko cilindrično obliko ali obliko trikotnika, vtkanega v trdno palico. Zaradi elastičnosti kovine je žico mogoče zasukati pod različnimi koti, kar je zelo priročno za inštalacijska dela na težko dostopnih mestih, na primer stenskih kabelskih kanalih.

Izolacijska plast iz polipropilena ali PVC je tudi zelo fleksibilna in lahko prenese mehanske obremenitve pri presejanju zemlje ali deformiranju dela avtoceste. Izolacija je popolnoma dielektrična, tako da tudi pri povezovanju kabelskih snopov med seboj ni kratkega stika.

V posameznih sukanih parih optičnih vlaken, razen standardnega plašča, je med jedrom in izolacijsko plastjo ojačitvena nit, ki je spiralno zavita. Izdelku daje moč tudi med zvijanjem. Ta izolacija preprečuje raztezanje žic in nenehno vrača jedro in zunanjo plast na sprejemljive ravni.

Poseben razred bi moral vključevati televizijske kable za prenos signala iz antene ali ojačevalnika. Ti vodniki imajo bakreno jedro, ki je zatesnjeno v polietilensko peno. Od središča kabla do roba je folijski ovoj, ki je odgovoren za dostavo negativnih delcev. Zunanja plast je PVC izolacija, ki se tesno prilega celotnemu izdelku. Prevodnik je sestavljen s posebnimi kovinskimi adapterji z zatezno napravo. Varno pritrdijo žico in zagotavljajo natančen stik.

Bakrene žice imajo večjo trdnost kot aluminijaste žice. Zato je njihova življenjska doba daljša. So manj dovzetni za obrabo zaradi mehanskih vplivov, vendar so stroški takih izdelkov višji.

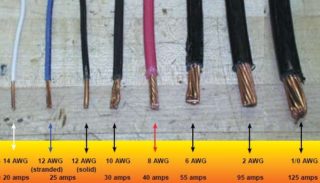

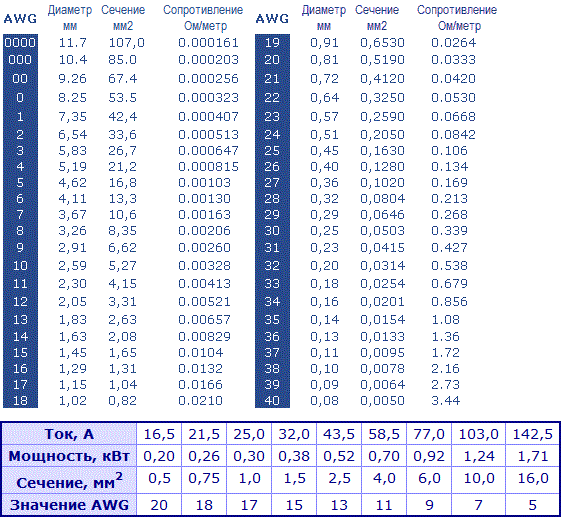

Tabela za pretvorbo kabla in žice AWG v milimetre

Da ne bi preračunali kalibra vsakega vodnika na premer v kvadratnih milimetrih na kalkulatorju, se lahko zatečete k uporabi tabele s pripravljenimi številkami:

V ZDA se za internetno komunikacijo najpogosteje uporabljajo žice 22 AWG s prečnim prerezom v mm 0,644. Največji premer za uporabo v industrijskih aplikacijah ni na noben način omejen, vendar sta najbolj priljubljena vodnika 4 AWG in 8 AWG.

Formule za izračun

Formula za pretvorbo kalibrov v milimetre je naslednja:

Indikator 0,005 palca je pri pretvorbi 0,127 mm. Vrednost n je nomenklatura kalibra. Predstavljena formula velja samo za polna jedra kablov in žic.

Vrednosti "36", "39" in "92" so v formuli prisotne z razlogom. V poznih 90-ih je indikator AWG, katerega premer je enak 0,005 palca, ustrezal kalibru 36.V tistih letih je bila to najtanjša žica. Najdebelejši kabel je bil kalibra AWG 0000. Razmerje med najmanjšim in največjim premerom je točno »92«.

Kalibracijsko območje, začenši z oznako AWG 36, je sestavljeno iz 38 zaporednih kalibrov, razmerje med njimi pa je konstantna vrednost. Med sosednjima kalibroma je razmerje 1,1229. Ta številka je 39. koren iz 92.

Pri velikih kalibrih je vloga "n" negativni indikator (m-1).

Pravila palca

Šesta stopnja razmerja premerov dveh sosednjih kalibrov AWG je izjemno blizu 2 (2,005), kar narekuje naslednja pravila:

1. Podvojitev premera kabla vodi do zmanjšanja profila za 6 zarez.
2. Podvojitev prereza kabla pomeni zmanjšanje kalibra za 3 enote.
3. Zmanjšanje merilnika za 4 enote podvoji talilni tok kabla.

Zmanjšanje kalibra za 10 enot poveča površino in maso za približno 10-krat in zmanjša stopnjo odpornosti za približno 10-krat.

pogoji uporabe

Kabli AWG imajo enako izolacijsko plast in zunanji ovoj kot tradicionalna metrična žica. Pri nameščanju izdelkov in njihovem delovanju morate upoštevati osnovna pravila:

1. Pri polaganju voda v tla je nemogoče namestiti vodnike brez zaščitnega valovitega ali azbestnega tulca.

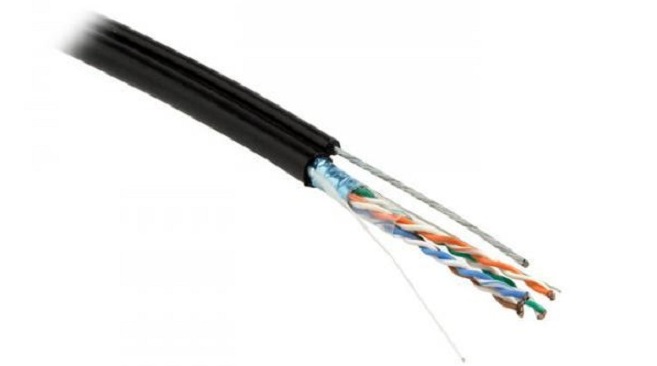

2. Pri napenjanju žic med nosilci je treba uporabiti vodilne kable, ki razbremenijo vodnike.
3. Če je kabel položen na dno rezervoarja, morajo biti njegovi priključki skrbno izolirani s polietilensko peno.

Na vodnike ne uporabljajte več napetosti, kot je določena - to lahko povzroči pregrevanje in kratke stike.
