Vrste in značilnosti povezovanja električnih vtičev

Električni vtič je zasnovan za priključitev električnih naprav na vir energije. Izdelek z omrežnim vtičem je vedno pritrjen na konec kabla, ki prihaja iz motorja ali motorja naprave. Obstajajo različne vrste naprav, ki se razlikujejo tako po lastnostih kot po pripadnosti določeni vrsti električnega omrežja.

Vrste čepov

Ruska proizvodnja električnih aparatov se nekoliko razlikuje od evropske proizvodnje. Vendar imajo vilice podobne lastnosti in videz. Naprave so bodisi zložljive ali nerazstavljive.

• C5 je analog evropske naprave CEE 7/16. Zatiči so izolirani za polovico svoje dolžine. Imajo okroglo obliko, njihova debelina je 4 mm. Največji tok obremenitve za vtičnico te vrste je 6 A. Lahko prenese do 1300 W.

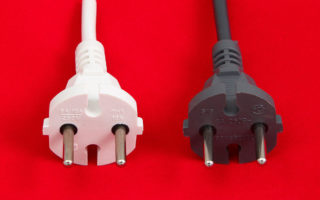

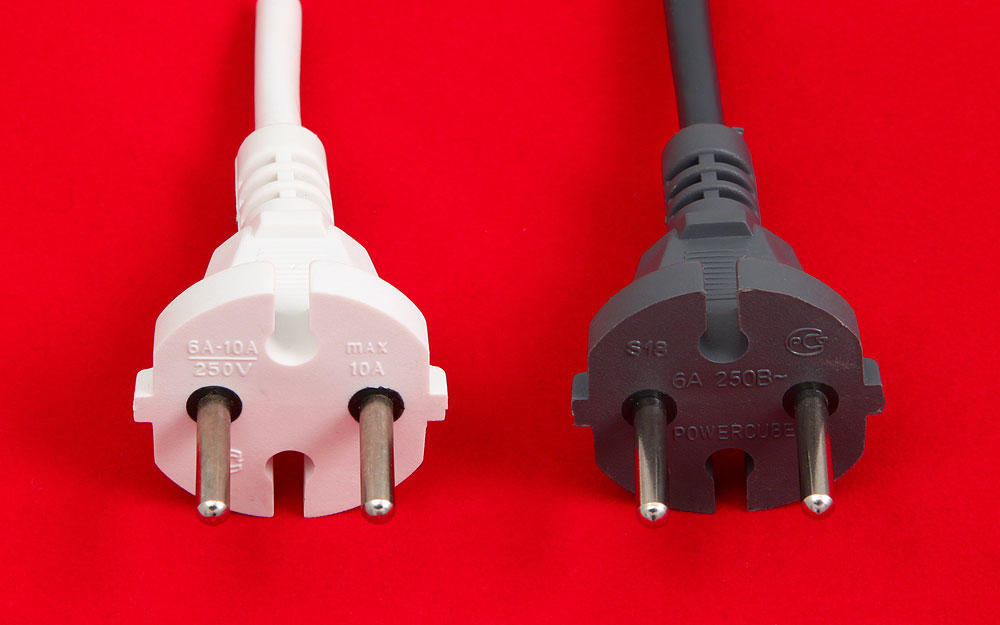

• C6 - podobno evropski različici CEE 7/17. Te naprave pa so dvo- in tripolne vrste (brez in z ozemljitvijo). Premer okroglih žebljičkov je 4,8 mm. Največji tok obremenitve je 10 A, s tem parametrom lahko vtič prenese moč do 2200 W.

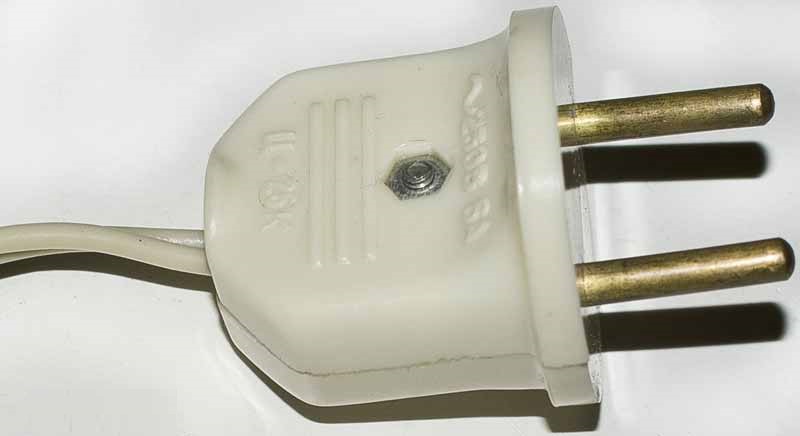

• C1-b - opremljen z okroglimi zatiči s premerom 4 mm.Ni stika s tlemi. Največji tok obremenitve je 6 A.

Proizvajalec navede količino toka, ki jo lahko prenese vtič. Ta oznaka ne pomeni, da je napravo mogoče uporabljati ob določeni jakosti toka.

Osnovni parametri

Ko vtič pride v stik z vtičnico, se visoka napetost prenese od vira do porabnika. Ta naprava ima več parametrov, brez katerih ni mogoče izbrati izdelka.

• Število stikov. Najpogostejša različica vtične naprave ima dva zatiča. Ameriški vtič z žico je opremljen s tremi kontakti (obstaja ozemljitvena povezava).
• obrazec Naprava je lahko okrogla, kvadratna, ovalna ali kotna. Vse je odvisno od tega, kakšno zasnovo si omisli proizvajalec električnih naprav.

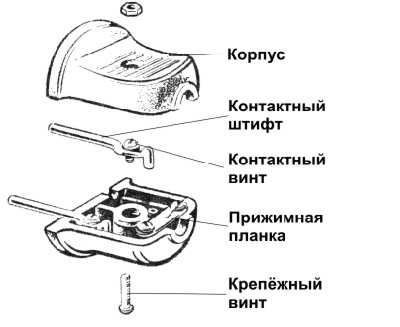

• Odvisno od izvedbe so vilice zložljive ali ulite. Prvi so sestavljeni iz plastičnega telesa, ki je povezano s posebnimi vijaki. Neodstranljiva naprava je izdelana iz goste gume ali trde plastike.
• Ustreza določenemu standardu: evropskemu ali ameriškemu.

Poleg parametrov je treba pri izbiri upoštevati tudi udobje in varnost vtiča električnega aparata.

Skoraj vse sodobne vilice je mogoče popraviti, pod pogojem, da imajo zložljivo zasnovo.

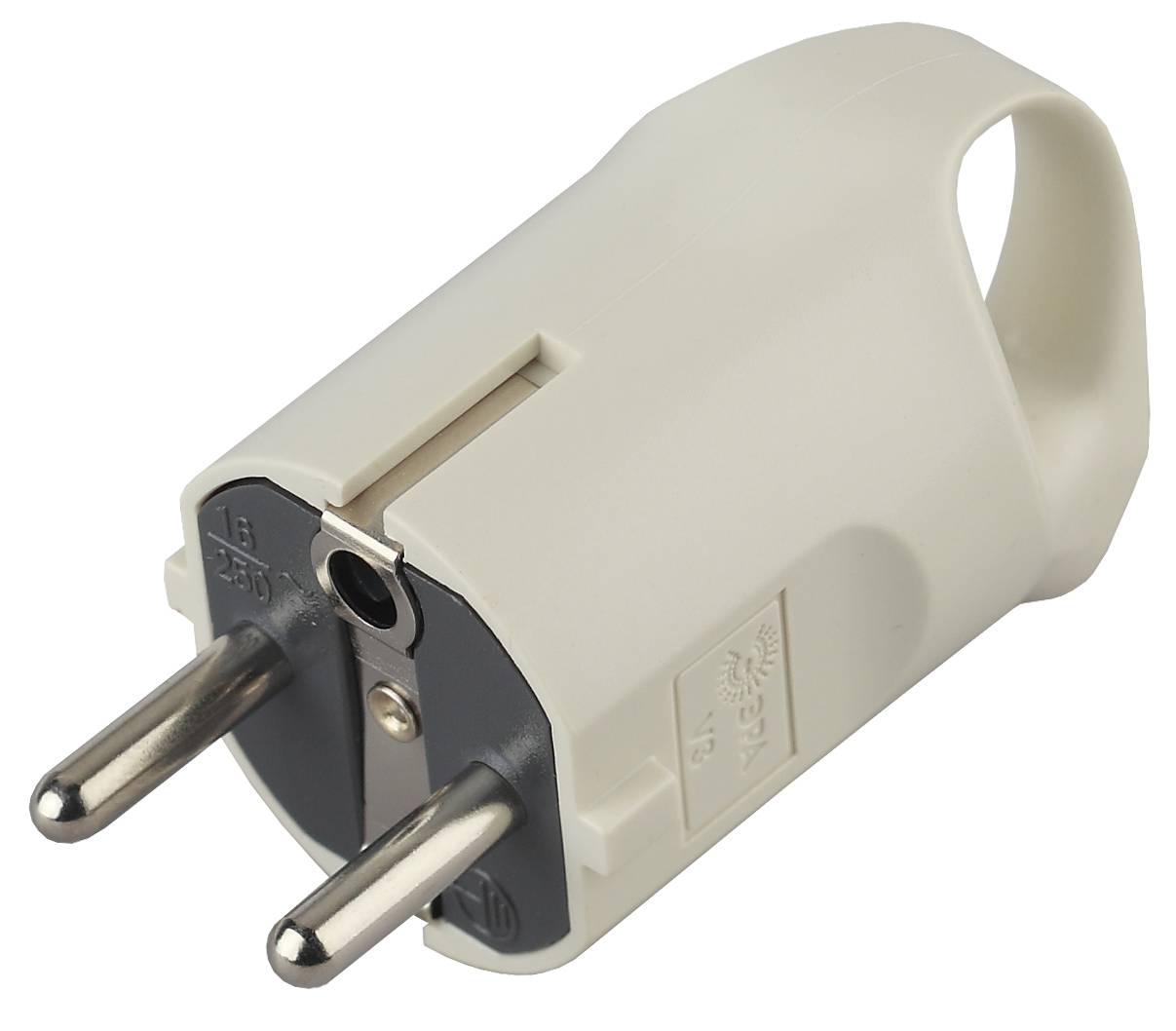

Ozemljeni vtič

Če je v hiši nameščeno trifazno omrežje, se uporablja električni vtič z ozemljitvijo. V nasprotnem primeru tretji kontakt ne bo uporabljen. Ta oblika se uporablja izključno v novogradnjah in ustvarja dodatno varnost pri uporabi električnega aparata.

Opremljena ozemljitev omogoča prekinitev toka, ki se prenaša skozi prevodniški sistem, kar preprečuje električne požare in človeške poškodbe.

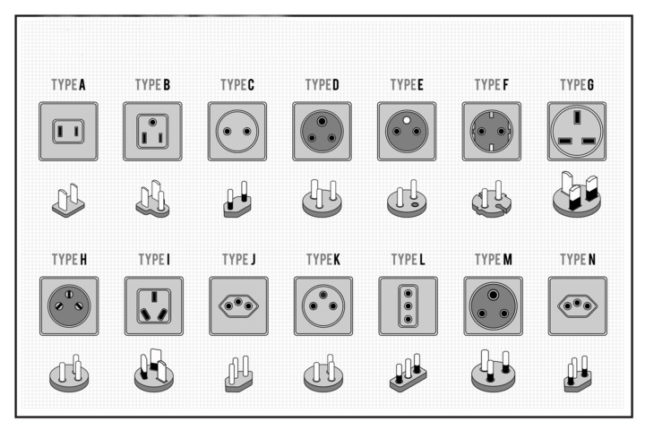

Svetovne oznake

Oznake na vtiču so odvisne od države, v kateri je bil dizajn izdelan. Za vsak državni standard je običajno dodeliti posamezne vrste vtičnic.

1. Ameriške kopije so vrste A in B. Takšne naprave imajo ploščate zatiče. Možnost A je izdelana brez ozemljitve, naprava z oznako B pa zagotavlja prostor za njeno pritrditev.
2. Euro električni vtič je tipa C. Opremljen je z dvema okroglima kontaktoma brez ozemljitve.
3. Oznaka D je dodeljena napravam, izdelanim v Angliji. Ima tri kontakte: enega tankega in dva debela.

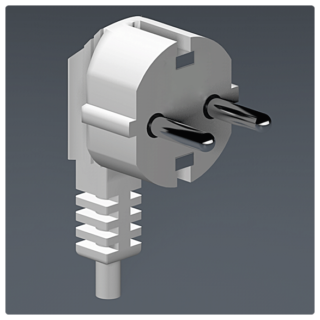

4. Vtični vtič tipa F je ozemljen in ima za to dve rezili.
5. Dva okrogla zatiča sta vstavljena v francoske, tretji pa se nahaja v vtičnicah.
6. Vtiči za avstralski električni kabel so označeni z I, medtem ko so v Izraelu označeni z H.

Če električni vtiči ne ustrezajo običajni gospodinjski vtičnici in začnejo iskriti, je priporočljivo uporabiti posebne adapterje ali podaljške.

Značilnosti ruskih električnih vtičev

V Rusiji obstajajo zložljive in lite vilice. Običajno so že nameščeni na vrvicah električnih naprav, zato ne zahtevajo posebne vključitve. Vtičnice tipa C5 pogosto najdemo in imajo debele okrogle zatiče. Primeren za napajanje opreme z močjo do 1,3 kW.

Obstajajo enofazni vtiči, ki prihajajo z močnimi električnimi napravami: žage, brusilniki, vrtalniki.Običajno je njihova zasnova neločljiva;

Oblike tipa C6 najdemo na različnih vrstah gospodinjskih aparatov. Zasnovani so za moč do 2 kW, imajo dva ali tri kontakte s premerom 4,8 mm. Izvedbe C1-b so namenjene napravam z močjo največ 1,3 kW.

Katera vilica je boljša

Električni vtiči in vtičnice se morajo ujemati po številu kontaktov in številu amperov. Obstaja mnenje, da je zložljiva zasnova vtične naprave manj zanesljiva. V njem se kontakti pogosto zrahljajo, povezovalni vijaki pa po daljši uporabi popustijo. Zaradi tega struktura ni varna za uporabo.

Cast izdelki imajo trpežno telo z zanesljivo gumijasto ali gumijasto izolacijo. Tak čep lahko zdrži veliko dlje brez zamenjave. Prav tako se naprave razlikujejo po nekaterih lastnostih glede na razred, v katerega spadajo.

1. Razred A. Običajno se strukture te vrste uporabljajo v Srednji Ameriki in na Japonskem. En čep je debelejši od drugega. To se naredi za ohranitev polarnosti.
2. Razred B. Zasnovan za domačo uporabo, ima ozemljitveni kontakt. Optimalna moč toka je do 15 amperov.
3. Razred C. Evropski standard, podoben možnostim, ki so se uporabljale v ZSSR. Ti vtiči so priročni in se prilegajo novemu tipu konektorjev, medtem ko bo zadostovala le ravna vtičnica.
4. Vtiči drugih standardov. Vsi so različni, vendar imajo lahko enak način povezave. Zato je vsako od možnosti mogoče uporabiti na kateri koli celini. Vzorci z oznako D, E, F in drugi se lahko uporabljajo za ruska električna omrežja in sovjetske vtičnice, če je na voljo poseben adapter.

Da bi ustvarili enoten standard za električno povezavo po vsem planetu, bodo morali za nekaj časa zapreti vsi energetski sistemi.

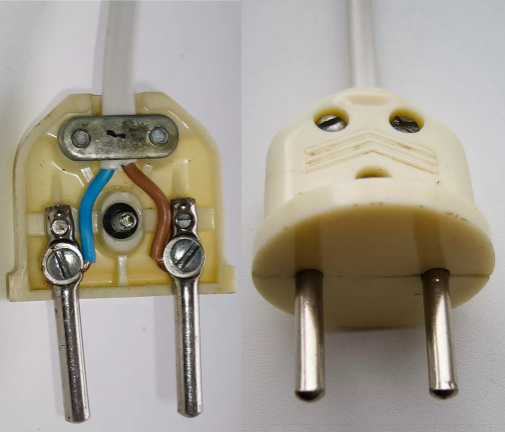

Pravila za priključitev vtiča C1-b

Za vsako posamezno napravo, odvisno od njenega razreda, obstajajo posamezne nianse povezave. Razstavljivi vtiči morajo biti povezani z dobrim stikom med nožicami in vodniki.

• Izolacija se odstrani iz dveh kontaktov na razdalji 2-2,5 m od koncev.
• Oblikujejo se obroči in se odstranijo iz žil.
• Kontakti so povezani z zatiči.
• Prilega se sedežem.
• Deli telesa vilic so med seboj povezani in privijačeni.

Pri odstranjevanju izolacije bodite previdni; bolje je uporabiti posebne škarje.

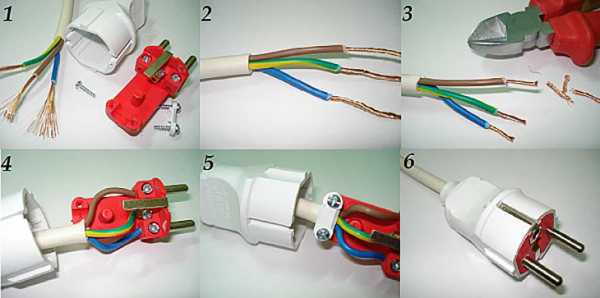

Priključitev žice na vtič C5 in C6

Naprave tipa C5 in C6 že imajo posebne predelke za namestitev kontaktov. Napajalne kable, sestavljene iz treh vodnikov, je treba pred priključitvijo na bloke prepogniti na pol in zviti. Nato se kontakti preprosto vpnejo v sedež s posebnimi vijaki.

Če v vtičnici ni ozemljitvenega zatiča, zelenega vodnika ne smete uporabiti in priključiti na podnožje naprave ali pustiti izpostavljenega v steni. Za zanesljivost je bolje, da ga izoliramo.

Pri nameščanju vtiča na močan električni aparat je treba poskrbeti za morebitno pregrevanje. Zaželeno je, da ima vtičnica rezervo moči; v nobenem primeru indikator ne sme biti manjši.

Pri zamenjavi vtiča na žici je pomembno upoštevati vse oznake in značilnosti vtičnic, ki bodo uporabljene kot vir napajanja za električni aparat, ki ga popravljate.
