LED sijalke postajajo vse bolj priljubljene, a kljub temu sijalke z žarilno nitko še vedno uporablja na milijone ljudi, predvsem zaradi njihove nizke maloprodajne cene. V to kategorijo ne spadajo le tradicionalne žarnice z žarilno nitko, ampak tudi halogenski viri svetlobe z bazom GU4 ali GU5.3.
Vzroki za prezgodnjo izgorelost
V veliki večini primerov žarnice z žarilno nitko izgorijo, ko so vklopljene, ko ima žarilna nitka najmanjši električni upor. Hladna žarilna nitka ima 10-krat manjši upor kot segreta. Kot rezultat, ko se žarnica vžge, tok doseže 8 A, kar je lahko kritično za hladno tuljavo.
UPVL bo pomagal podaljšati življenjsko dobo svetlobnega vira - nemoten vklop žarnic z žarilno nitko 220 V, katerih vezje je preprosto. Naloga takšne naprave je postopno povečevanje napetosti na bremenu; v prvih sekundah po vžigu se odpravijo ostri tokovni sunki.Gladko segrevanje tuljave omogoča podaljšanje življenjske dobe žarnice za 2-3 krat, namesto navedenih 1000 ur.
Princip delovanja
Za izmerjeno povečanje uporabljene napetosti je dovolj, da se fazni kot poveča v samo 2-3 sekundah. Tokovni val je izravnan, kar spodbuja nemoteno segrevanje tuljave.
Ko žarnica sveti, se skozi diodo napaja polovični val negativnega tipa, indikator moči pa je enak le polovici napetosti. Kondenzator se polni med pozitivnim polciklom. Ko indikator napetosti na njem naraste do indikatorja odpiranja tiristorja, se izvoru svetlobe dovaja polna omrežna napetost in sveti s polno jakostjo.
Pripravljene rešitve
Obstaja veliko UPVL ruskih in tujih blagovnih znamk, ki omogočajo nemoten vklop svetlobe. Stroški takšnih naprav so neposredno odvisni od njihove funkcionalnosti. Nekateri modeli delujejo izključno z žarnicami z žarilno nitko, drugi pa dodatno s halogenskimi žarnicami. Tudi proračunski modeli lahko dolgo časa prenesejo obremenitve do 300 W.

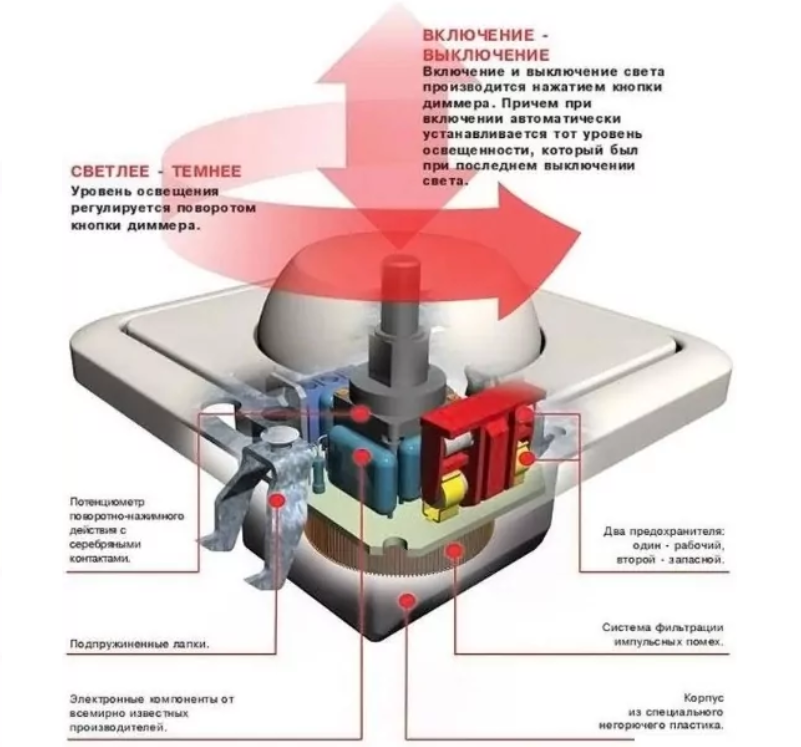

Postopen vklop žarnice lahko dosežemo tudi s faznim regulatorjem. Njegova zasnova je podobna UPVL, vendar je krmilni sistem bolj zapleten in regulator lahko prenese večjo obremenitev. Dimenzije naprave so določene z dimenzijami radiatorja, ki odvaja toploto iz močnostne komponente vezja.
Vsaka naprava, ki zagotavlja postopen vžig žarnic z žarilno nitko, je povezana z električnim tokokrogom zaporedno, v nevtralno ali fazno žico. Napetost v bremenu narašča v določenem časovnem obdobju, ki je fiksno in ni nastavljivo.Ta čas nastavi proizvajalec in je lahko do 3 sekunde.
Sheme povezav
Da bi bil nemoten vžig žarnice učinkovit, je potreben poseben električni tokokrog. Z njegovo pomočjo lahko razumete, kako deluje UPVL in kakšna je njegova notranja struktura.
Običajno se pri priključitvi takšne naprave uporabljajo najpreprostejša tiristorska vezja. Posebno vezje z integriranim triakom se uporablja nekoliko redkeje. Poleg teh blokov lahko uporabite tranzistorje z učinkom polja, ki delujejo podobno kot naprave s postopnim preklopom.
Gladko vklapljanje svetilk 220 V: tiristorsko vezje
Tiristorsko vezje je preprosto in enostavno narediti sami.
Vezje mostičnega usmernika uporablja žarnico kot omejevalnik obremenitve in toka. Na rokah usmernika sta nameščena vezje prestavnega tipa in tiristor. Namestitev diodnega mostu je določena s specifikacijo delovanja tiristorja.
Po napetosti v tokokrogu začne tok teči skozi žarilno nitko in pride do mostu, medtem pa se elektrolit polni s pomočjo upora. Začne se odpirati, ko je dosežena meja napetosti tiristorja, po kateri tok iz žarnice teče skozi to. Zaradi tega se volframova žarilna nitka gladko segreje. Njegov čas ogrevanja je neposredno odvisen od kapacitivnosti kondenzatorja in upora, vgrajenega v vezje.

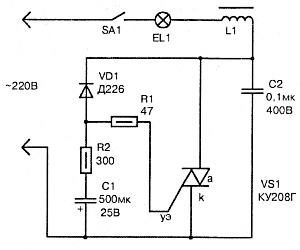

Gladko vklapljanje 220 V svetilk: triac vezje
To vezje ima manj komponent zaradi uporabe triaka kot stikala za vklop.
Dušilka, namenjena odpravljanju različnih motenj pri odpiranju vklopnega stikala, se lahko odstrani iz splošnega omrežja. Tok, ki teče do glavne elektrode, je omejen z uporom.Vezje za nastavitev časa je izvedeno s pomočjo kondenzatorja in upora, ki ju napaja dioda.
Predstavljena shema deluje podobno kot prejšnja. Kondenzator se odpre, ko se napolni do odpiralne napetosti triaka, nato pa skozi njega teče tok do svetilke.
Vezje na specializiranem čipu

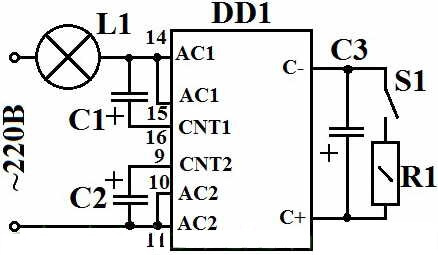

Če želite ustvariti regulator za nemoten vžig svetilk, lahko uporabite poseben označevalni čip Kr1182pm1.
V tej zasnovi mikrovezje samo uravnava napetost na žarnici z žarilno nitko z močjo do 150 W. Za krmiljenje večje obremenitve, večjega števila svetlobnih teles sinhrono, je treba v krmilno verigo vključiti pomožni napajalni triak.
Te naprave lahko gladko vklopijo ne samo žarnice z žarilno nitko, ampak tudi halogenske na 220 V. V električnih orodjih so nameščeni tudi fazni regulatorji, ki gladko zaženejo armaturo motorja, kar večkrat podaljša življenjsko dobo naprav.
Strogo je prepovedano namestiti zatemnilnik za žarnico z žarilno nitko skupaj s fluorescentnimi in LED sijalkami. Njihovo načelo delovanja in zasnova vezja sta popolnoma drugačna. Vsaka od teh svetilk ima svojo napravo za postopno segrevanje.
Povezava z zaščitno enoto

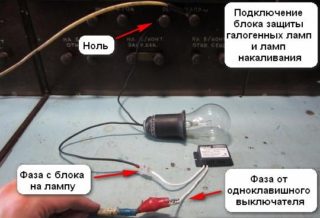

Če svetlobna telesa uporabljajo 220 V sijalke, je zaščitna enota povezana v tokokrog zaporedno.Polarnost ožičenja ni pomembna, glavna stvar je, da mora biti enota priključena na odprto fazno žico, to je zaporedno s stikalom.
Če imajo uporabljene sijalke nižjo napetost (6 -24 V) in so priključene na omrežje preko padajočega transformatorja, mora biti zaščitna enota priključena z vhodne strani 220 V.
Kako sami narediti zaščitni blok

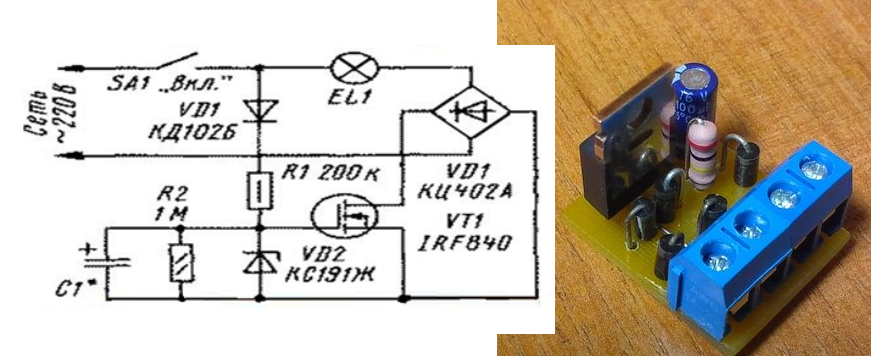

Zaščitni blok lahko ustvarite po naslednji shemi:
Načelo delovanja bloka:
- Na začetku je poljski tranzistor v zaprtem stanju. Nanj se napaja stabilizacijska napetost. Lučka ne sveti.
- Upor (R1) in dioda (VD1) prenašata napetost na kondenzator (C1), zaradi česar se začne polniti na 9,1 V. To je meja, omejena z značilnostmi zener diode.
- Ko je dosežena nastavljena napetost, se začne tranzistor odpirati in tok se poveča. V trenutnem stanju se bo napetost zmanjšala in spirala žarnice se bo začela postopoma segrevati.
- Nivo praznjenja kondenzatorja nadzira drugi upor. Zaradi tega se kondenzator po izklopu napajanja še naprej prazni.
Uporaba zaščitne enote omogoča postopen zagon žarnic z žarilno nitko. Med delovanjem jih ščiti pred negativnim utripanjem.
