Kako priključiti prehodno stikalo z dveh mest

Za bolj priročno prilagajanje osvetlitve v hiši se uporabljajo prehodna stikala, ki jih v strokovnih krogih imenujemo tudi preklopna ali rezervna stikala. Glavna razlika med to različico in klasično je prisotnost množice stikov, zaradi česar je postopek povezave nekoliko bolj zapleten. Če želite vse narediti sami, najprej potrebujete diagram za povezavo prehodnega stikala z dveh mest.

Kako deluje prehodno stikalo?

Prehodno stikalo ima eno tipko z dvema puščicama. Vezje stikala za luči z dveh mest je nekoliko bolj zapleteno v primerjavi s klasičnim, saj slednji predvideva uporabo samo dveh kontaktov, medtem ko so v prehodu že trije, od katerih sta dva običajna. Shema preklopa svetlobe predvideva uporabo takšnih naprav v količini dveh ali več.

Ko pritisnete tipko, se vhod poveže z enim od izhodov - prvim ali drugim. To sta dve glavni stanji delovanja takšne opreme.Ni vmesnih določb, zato vezje vedno deluje pravilno.

Da se ne zmotite, katero stikalo se uporablja v določeni sobi, morate podrobneje preučiti diagram prehodnega stikala z dveh mest za 1 žarnico ali več svetilk, ki se v večini primerov nahaja na telesu naprave, ki se namešča. Nameščen je predvsem na izdelkih znanih proizvajalcev. Pri uporabi poceni modelov je edina preostala rešitev, da konce s posebno opremo "zvonite".

Kontakti so klicani na različnih ključnih položajih. Postopek se izvaja tudi zato, da se na koncu izognemo zamenjavi s konci, saj neodgovorni proizvajalci pri izdelavi stikal pogosto delajo napake pri lokaciji sponk, zaradi česar naprava preprosto ne more normalno delovati.

Za klicanje morate uporabiti stikalo ali digitalno opremo. Slednji se preklopi v želeni način s posebnim stikalom in določa prisotnost kratkostičnih odsekov v preskušanem ožičenju ali v kateri koli radijski komponenti. Če zaprete konce sond, bo naprava oddala značilen zvočni signal, kar je dokaj priročen princip delovanja, saj odpravlja potrebo po stalnem spremljanju odčitkov na zaslonu. Če obstaja samo kazalna naprava, mora puščica, ko poskušate zapreti sonde, odstopati povsem v desno.

Pri izvajanju tega postopka morate najti skupno žico. Za izkušene strokovnjake to ne bo težko. Če nimate veščin, je priporočljivo, da si ogledate videoposnetek v internetu, ki bo vseboval podroben opis povezovalnega diagrama za prehodna stikala z dveh mest.

Shema povezav za prehodna stikala

Potreba po priključitvi dveh žarnic na eno stikalo se pogosto pojavi v spalnici, ko eno stikalo pustimo blizu vhoda, drugo pa nekje blizu postelje, tako da ga lahko priročno dosežemo z lučjo in ga nato izklopimo. pred spanjem.

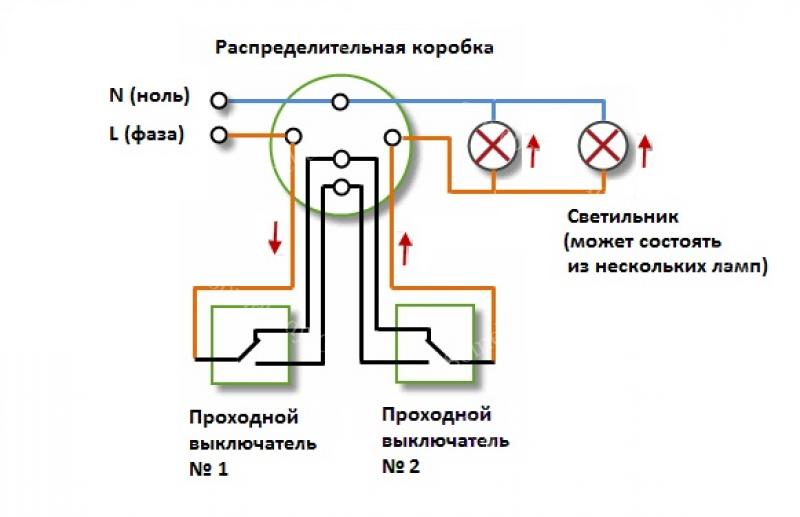

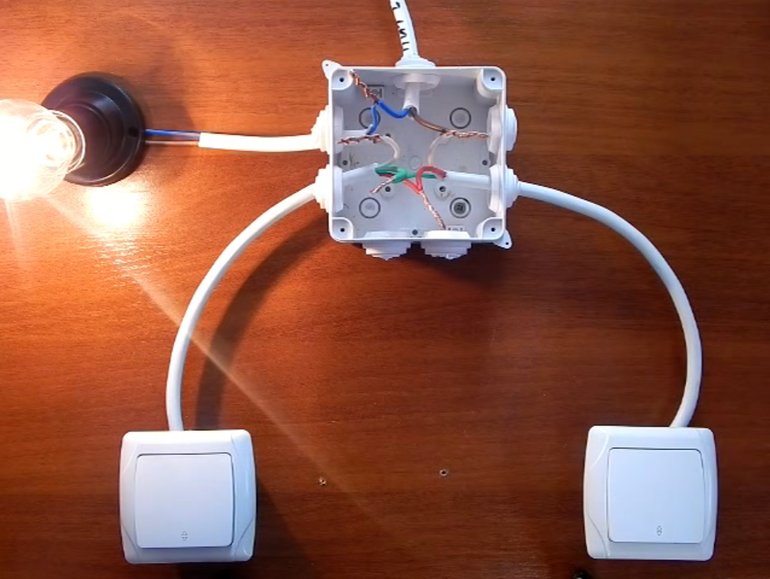

Shema povezave je precej preprosta: ena faza se napaja na vhodu stikala, vhod druge je povezan z žico lestenca. Drugi konec lestence je kombiniran z nevtralno žico, izhodi N1 obeh stikal pa so združeni med seboj na enak način kot N2.

Vezje deluje izjemno preprosto: če preklopite katero koli od stikal v poljubnem vrstnem redu, se bo lučka prižgala in ugasnila.

Posebno pozornost je treba nameniti ožičenju. Sodobne zahteve predvidevajo možnost polaganja na razdalji najmanj 15 cm od stropa. Običajno je, da kable položite v posebne škatle ali pladnje, konce pa združite v razdelilno omarico. Ta možnost oblikovanja ima veliko prednosti, glavna pa je enostavnost zamenjave poškodovanih žic.

V škatlah za ožičenje so žice povezane s posebnimi sponkami. Možni so tudi zavoji, ki morajo biti spajkani in opremljeni z zanesljivo izolacijo.

Kako povezati prehodna stikala s treh točk

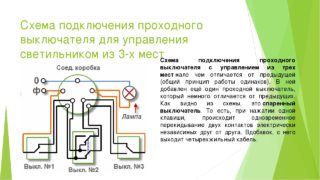

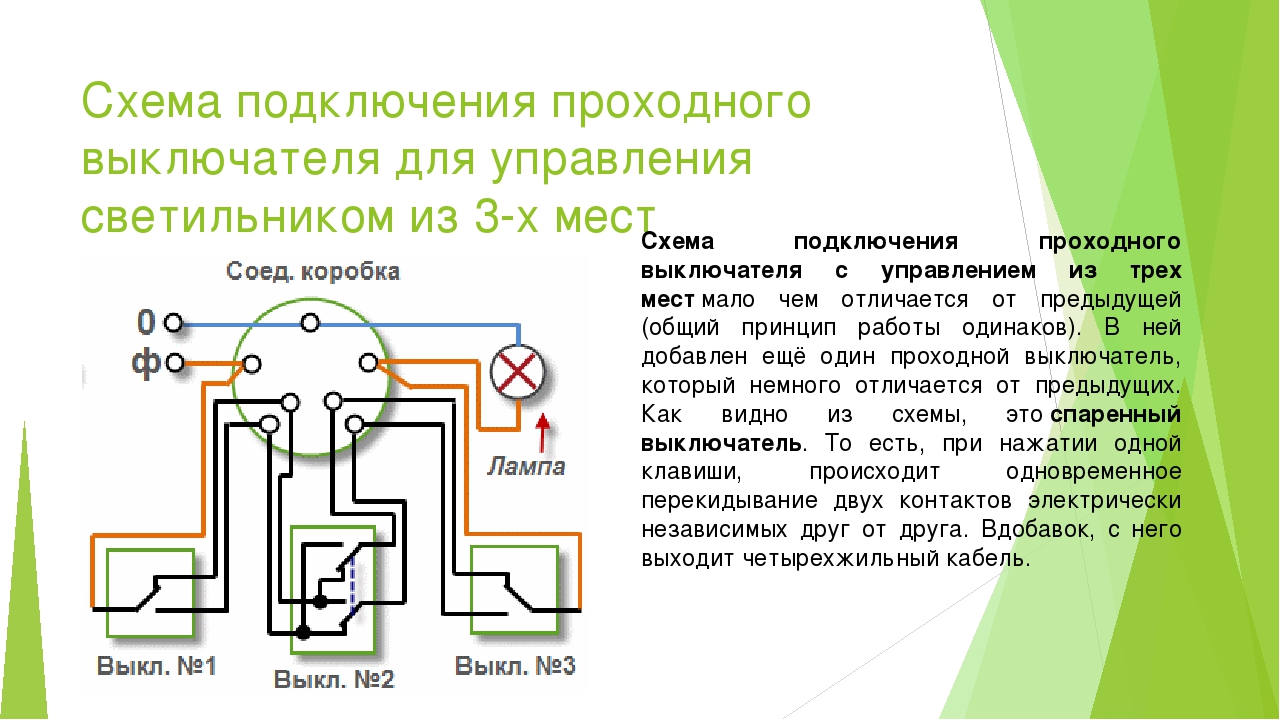

Če morate zagotoviti daljinski nadzor osvetlitve s treh mest hkrati, morate vezje dopolniti s križnim stikalom. Njegova glavna značilnost je, da preklaplja dva kontakta hkrati, zato je opremljen z dvema izhodoma in vhodoma. Priključitev treh stikal je nekoliko bolj zapletena v primerjavi s prejšnjim primerom, vendar na splošno lahko preprosto razumete načelo delovanja te opreme.

Za priključitev razsvetljave po tej shemi morate izvesti več ključnih postopkov:

1. Priključite nevtralno žico na enega od kablov svetilke.
2. Priključite fazno žico na vhodni kontakt enega od prehodnih stikal.
3. Priključite prosti kabel svetilke na vhodni kontakt drugega stikala.
4. Povežite izhodne kontakte prehodnega stikala z dvema vhodnima kontaktoma križnega stikala.
5. Priključite izhodne kontakte drugega prehodnega stikala na izhodne kontakte navzkrižnega stikala.

Z uporabo te sheme pri delu lahko opremite sobo s štirimi ali petimi kontrolnimi točkami osvetlitve. V tem primeru bo treba povečati število dodatnih križnih stikal, saj morajo biti vedno nameščena med prehodi.

Priključitev prehodnega stikala z dvema ključema

Če je treba nadzorovati delovanje več svetilk z različnih točk, lahko uporabite prehodna stikala z dvema ključema, vendar je njihova povezava zapletena zaradi prisotnosti šestih kontaktov. Glavna stvar pri delu s takšno opremo je izračun skupnih stikov.

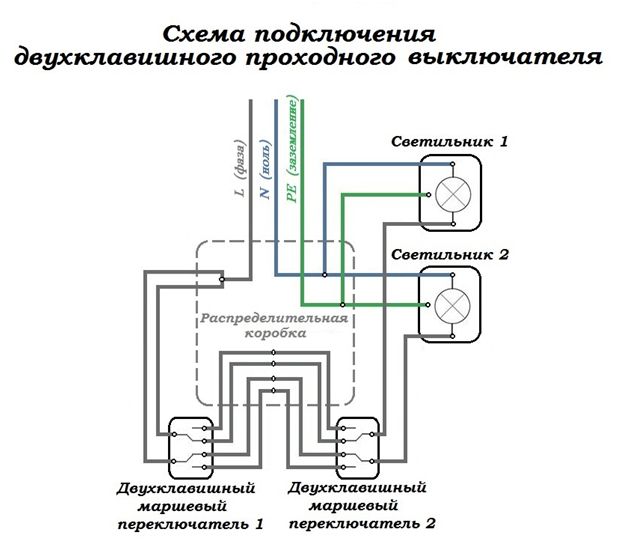

Fazna žica se napaja na vhode vsakega stikala, drugi vhodi pa bodo priključeni na en konec vsake svetilke. Prosti konci svetilk bodo povezani z nevtralno žico. Dva izhoda enega stikala sta združena z izhodi drugega, preostali pari izhodov pa so združeni na enak način.

Če želite regulirati delovanje dveh svetilk hkrati iz treh ali štirih točk, morate uporabiti dve križni stikali. V tem primeru je vsak par prehodnih izhodov povezan s križnim parom, nato pa so naprave povezane med seboj, par za parom.

Če podrobno razumete vse značilnosti povezovanja prehodnih stikal, je postopek zelo enostavno ponoviti, zlasti ko gre za povezovanje naprav z enim ključem. Pri uporabi dvoključnih stikal je delo veliko bolj zapleteno, saj se uporablja več stikal in več žic. Hkrati pa takšna shema sama po sebi ni tako praktična, vendar je njena cena veliko višja.

Strokovnjaki priporočajo uporabo vezja z dvoključnimi stikali le, če je res potrebno. V praksi jih je težje povezati in zagotoviti stabilno delovanje skozi čas.
