Kako priključiti enofazni števec električne energije Merkur 201

Namestitev števca električne energije v vašem domu vam bo pomagala voditi natančne evidence o virih, porabljenih v vašem gospodinjstvu, in prihraniti denar s plačilom električne energije ne po privzeti tarifi, ampak po dejanskih stroških. Za zagotovitev varnosti in zanesljivega delovanja naprave je treba izbrati pravilen priključni načrt za merilnik Merkur 201.

Osnovne zahteve za Merkur 201 meter

Pri nakupu števca morate upoštevati, da od datuma izdaje ni minilo več kot eno leto (to velja za datum prve overitve) v primeru dvofaznih naprav in največ 2 leti, če izbrana je enofazna naprava. Naprava mora imeti pečat z vtisnjenim datumom izdaje - njegova prisotnost je potrebna za garancijsko storitev.

Na ohišju števca morata biti tudi holografska nalepka, ki potrjuje pristnost izdelka, in žig državnega overitelja, ki dokazuje, da izdelek ustreza navedeni kategoriji točnosti.

Zamenjava električnega števca

Za zamenjavo prejšnje naprave z "Mercury" mora potrošnik storitev električne energije poslati zahtevo podružnici HOA v svojem mestu o zahtevah za števce (vključno glede razreda točnosti). Po prejemu teh podatkov kupi ustrezno napravo.

Pred demontažo starega števca se morate znova obrniti na organ in se dogovoriti za sestanek z inšpektorjem, katerega naloga bo potrditi celovitost pečata. Če potrošnik odstrani števec brez tega postopka, je lahko obtožen kraje električne energije in globa.

Inšpektor bo pregledal plombo, sestavil zapisnik o demontaži stare naprave in na podlagi podatkov o porabi električne energije v preteklih mesecih določil tarifo za odjemalca.

Pred namestitvijo in priključitvijo števca morate izključiti električni vod, če je stikalo za napravo, ali izklopiti vhodni odklopnik.

Povezava Merkur 201

Obstajata dva načina za priključitev merilnika Mercury 201, ki se razlikujeta po položaju glede na stroj, iz katerega se električna energija dovaja v omrežje. Pravila o električni namestitvi določajo, da je treba števec priključiti po stroju. Vendar podjetja za prodajo energije dovoljujejo njegovo uporabo le, če je mogoče avtomatsko napravo zapečatiti. Če tega postopka ni mogoče izvesti, se pred strojem priključi števec.Nato bo vhodna žica priključena na napravo. Če želite to narediti, se morate obrniti na HOA z zahtevo za izklop toka na liniji.

Zaporedje dejanj za neposredno povezavo naprave:

• vzemite ga iz škatle in odvijte vijake, ki držijo ploščo priključnega bloka;
• odstranite izolacijski material na koncih povezanih žic za 1 cm;
• jih priključite na potrebne spone in privijte vijake;
• čepi so odstranjeni iz plošče - na njihovem mestu bodo luknje za ožičenje;
• postavite ploščo na svoje mesto;
• inšpektor izvede plombiranje;
• napajanje je napajano na linijo - če so operacije izvedene pravilno, bo na sprednji strani naprave zasvetila škrlatna dioda.

Izdelki s tremi fazami - Mercury 230 - so nameščeni na enak način, če skupna moč bremena ne presega 60 kW. Če presega to številko, uporabite spremembo vezja, ki vključuje padajoči transformator.

Shema povezave

Shemo povezave z drugimi omrežnimi elementi najdete v navodilih za uporabo naprave ali uporabite tisto, ki jo najdete na internetu. Obstajata dve vrsti priključnih naprav - neposredni in z uporabo tokovnega transformatorja. Prva možnost se uporablja za priključitev katere koli od dveh vrst naprav (tako enofaznih kot trifaznih), druga - za trifazno napravo z obremenitvijo 60 kW in več.

V primeru uporabe sheme neposredne povezave za električni števec Mercury 201 je naprava priključena neposredno na glavni daljnovod. Polindirektno vezje s transformatorji predvideva, da je v hiši veliko število električnih naprav, ki ustvarjajo zelo visoko napetost v omrežju. Naprava za transformacijo toka, uporabljena v tem vezju, uporablja fazno žico kot primarno navitje.Za namestitev števcev po tej shemi obstajajo številne dodatne zahteve. Ustrezne predpise lahko dobite tako, da se obrnete na HOA.

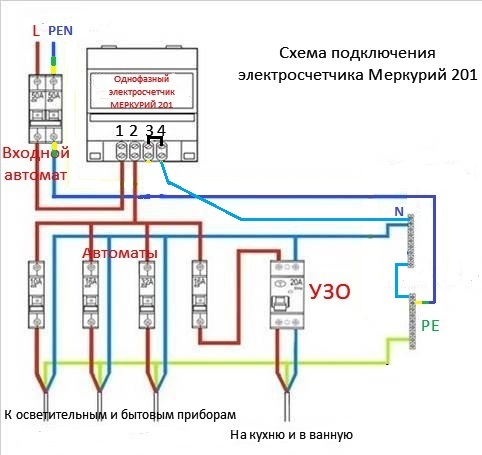

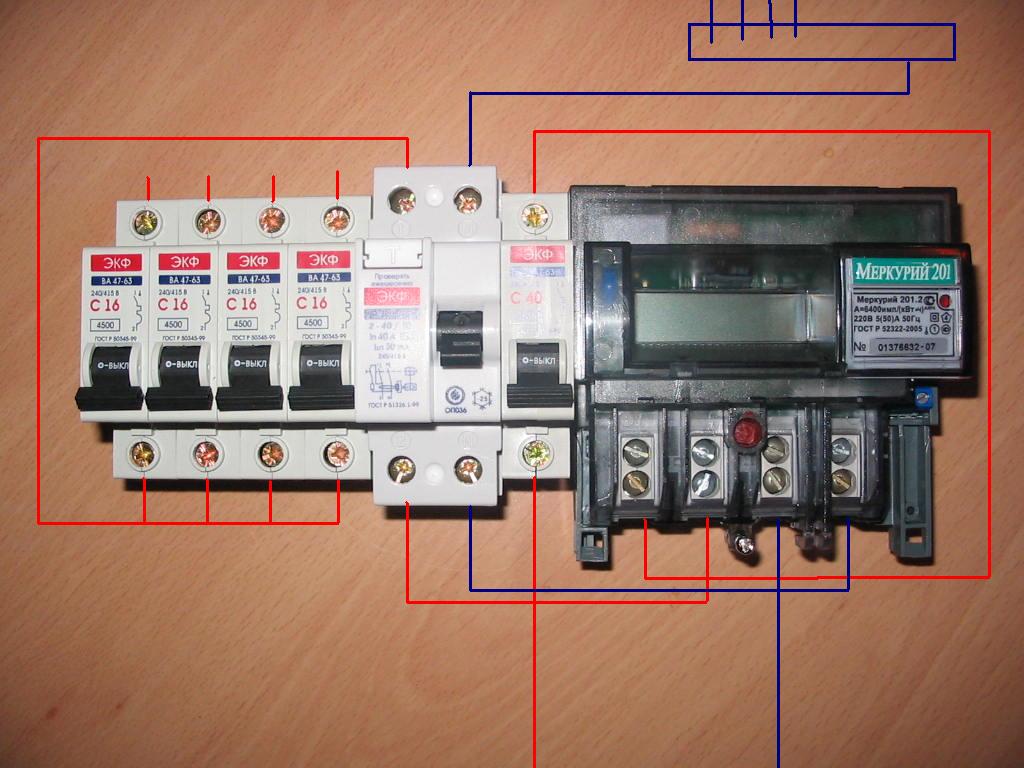

Shema povezave za štiri sponke z odklopniki

Tu so točke med seboj povezane v naslednjem vrstnem redu (od leve proti desni): najprej priključite fazno ožičenje iz zunanjega omrežja, nato fazo na obremenitev, ki gre v stanovanje ali zasebno stavbo. Po tem so nevtralni priključki povezani na enak način - najprej iz zunanjega omrežja, nato na obremenitveni kabel.

Štiri kontrole E.M. 201 za pravilnost odčitkov

Po namestitvi števca je treba preveriti pravilnost njegove povezave in delovanja z izvedbo vrste testnih dejavnosti, katerih namen je zabeležiti pomembne kazalnike njegovega delovanja.

Najprej preverite - pravilna povezava

Na tej stopnji se izvede primerjava z diagramom, ki ga je uporabnik vodil pri namestitvi izdelka. Naprave serije Mercury lahko delujejo pravilno pri spreminjanju položaja ničle in faze, vendar pravila električne varnosti zahtevajo strogo upoštevanje zaporedja namestitve, predstavljenega v standardni shemi.

Drugi pregled - za samohodne puške

Za izvedbo te stopnje preverjanja boste morali najprej ustvariti stanje popolne odsotnosti porabe električne energije v stanovanju. Če želite to narediti, je potrebno izklopiti vsa avtomatska stikala, ki se nahajajo pod električnim števcem in napajajo svetlobne napeljave in vtičnice. Če v omrežju ni ločenih stikal, se kabli vseh gospodinjskih električnih aparatov in podaljškov izvlečejo iz vtičnic, stikala za luči pa se nastavijo v neaktiven način.

Četrt ure po izklopu vseh naprav morate oceniti delovanje električnega števca - če deluje pravilno, se mora valj na mehanizmu za štetje ustaviti, lučka na sprednji strani naprave pa ne sme utripati. Dovoljen maksimum je en utrip ali pa se števec obrne enkrat na 5-10 minut.

Če se valjček vrti ali utripa, se šteje, da preverjanje ni uspelo. Nato je potreben laboratorijski test delovanja števca.

Tretja kontrola – merilna napaka

Tukaj se izračuna napaka števca električne energije. Kot obremenitveno napravo boste morali pripraviti mobilni telefon s štoparico in kalkulatorjem (ali te naprave same), elektronski multimeter in žarnico z žarilno nitko. Ni priporočljivo uporabljati gospodinjskih aparatov, saj se lahko praktične vrednosti pri delovanju naprav razlikujejo od tistih, navedenih v podatkovnih listih, kar ustvarja dodatne napake, včasih pomembne.

Zaporedje dejanj med preverjanjem:

• Izmerite napetost v vtičnici z multimetrom.
• Napravo postavite v način merjenja toka, jo priključite na svetilko in izmerite vrednost indikatorja.
• Izračunata se dejanska moč in upor žarnice - v prvem primeru morate pomnožiti dva zgoraj dobljena indikatorja, v drugem pa napetost delite s tokom.
• Medtem ko je lučka še naprej prižgana, izračunajte čas, ki ga valj potrebuje za 10 obratov (pri stabilni napetosti), in ta čas zapišite v sekundah.
• Za izračune zabeležite konstanto instrumenta, navedeno na sprednji strani ohišja.
• Poiščite dejansko porabo električne energije: kvadrirajte moč in nato delite z uporom.
• Številko iz prejšnjega izračuna pomnožite s številom sekund in delite s 3600 (število sekund v eni uri) - merska enota dobljene vrednosti bo vatna ura.
• 1000 pomnožimo s številom vrtljajev (v tem primeru 10) in delimo s konstanto števca.

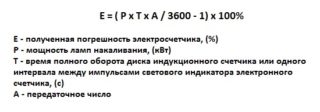

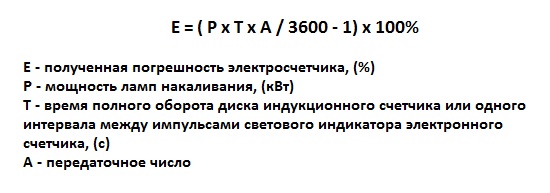

Zdaj je izračunana dejanska napaka. Od številke, dobljene v predzadnjem odstavku, odštejemo tisto, ki jo najdemo v zadnjem odstavku, to število delimo z zadnjo števko in pomnožimo s 100. Dobljeni rezultat izrazimo v odstotkih (na primer -5 %). Sprejemljivo je odstopanje do 10 % v eno ali drugo smer.

Četrti pregled je magnetizacija

Ta pregled je zelo preprost: prinesite tanko šivalno iglo na sprednjo ploščo naprave. Če privlači, kaže na magnetizacijo. Če nekaj dni po odstranitvi magneta ne izgine sam od sebe, boste morali kupiti napravo za razmagnetenje.

Pri vgradnji števcev Merkur, ki delujejo na eno ali tri faze, je ključnega pomena pravilna povezava v skladu z uveljavljeno shemo. Po tem boste morali preveriti delovanje, neodvisnost naprave in izmeriti napako, dobljeno med delovanjem električnega števca.
