Novogradnje so zgrajene v skladu s posebnimi zahtevami za električno napeljavo. V svoji zasnovi mora imeti ozemljitvene zanke. To je posledica dejstva, da so gospodinjski aparati močne električne instalacije, zaprte v kovinskem ohišju, zato vedno obstaja nevarnost kratkega stika, ki lahko resno ogrozi ljudi. V zvezi s tem je vtičnica z ozemljitvenim kontaktom del vsakega novega doma.
Oblikovanje vtičnice

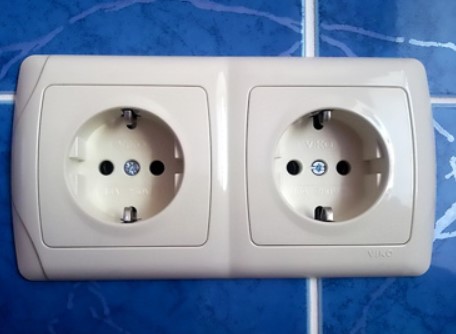

Glavna razlika med zasnovo vtičnice in navadne je v tem, da ima tri ali pet kontaktov, odvisno od tega, ali bo del enofaznega ali trifaznega omrežja. Sicer ni bistvenih razlik. Dvopolna vtičnica z zaščitnim kontaktom je lahko:
- režijske;
- skrito;
- samski;
- dvojno;
- trojni.

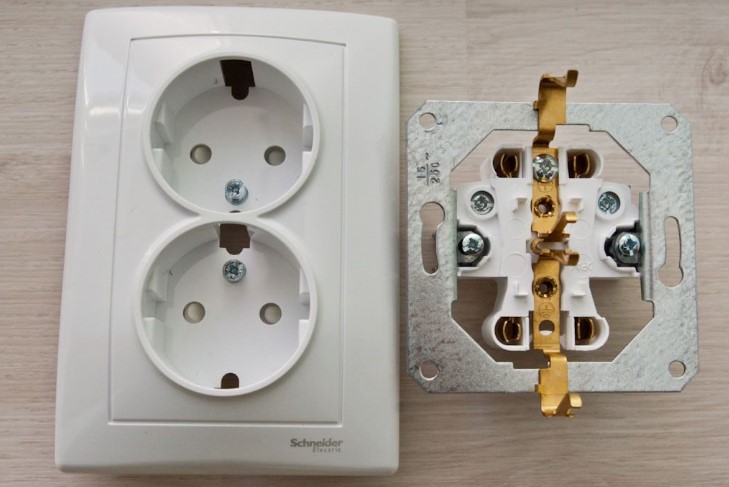

Standardna vtičnica je sestavljena iz treh delov:
- stik;
- okvir;
- blok.
Ohišje se uporablja kot dekoracija in za zaščito konektorjev pred zunanjimi vplivi - blokira dostop do prevodnih elementov. Če hiša zahteva namestitev treh ali več parnih električnih točk, so v okvir nameščene ločene, opremljene s plastičnim jedrom.
Pokrov je vedno izdelan iz posebne plastike, ki je odporna na visoke temperature in mehanske poškodbe. Po želji lahko izberete primer, ki se bo ujemal z notranjostjo prostora. Določeni modeli so opremljeni tudi z drugimi komponentami: osvetlitvijo ozadja, gumbom za iztiskanje vtikača in drugim.
Glavna naprava je karbolitni ali keramični blok, ki pritrjuje kontakte in pokrov. Za karbolitne je značilna povečana trdnost, vendar jih najpogosteje najdemo le v starih vtičnicah. Keramika je sama po sebi precej krhka, zato bodite pri montaži izredno previdni, saj že ob manjših poškodbah bloka komponente ni več mogoče popraviti.

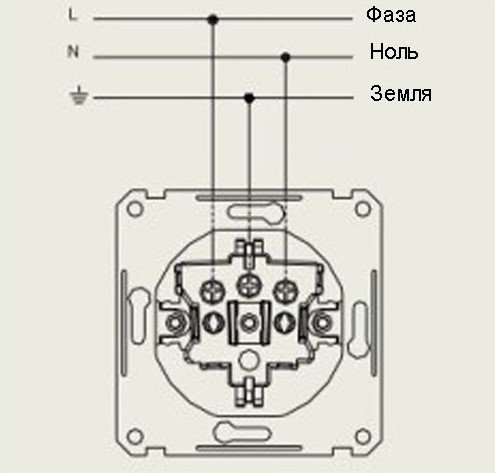

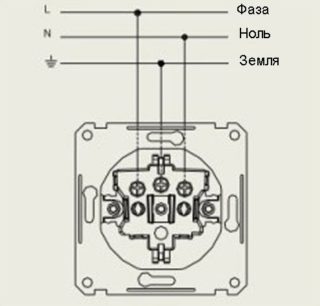

Kako povezati vtičnice
Dvopolne vtičnice z ozemljitvenim kontaktom so lahko več vrst. Na ruskem trgu je mogoče najti le tri ključne modele, katerih imena se razlikujejo glede na državo izvora, kjer se pogosto proizvajajo in so najpogostejši.
- francosko. Pri tej zasnovi je ozemljitveni zatič preprost zatič, ki se prilega vtiču, ko je priključen na vtičnico. Za takšno povezavo je treba uporabiti poseben čep, katerega luknja bo ustrezala zatiču.
- nemški.Glavna razlika te zasnove je prisotnost posebnih sponk, ki se nahajajo na straneh in služijo kot ozemljitveni kontakt. Ta pristop zagotavlja ne le možnost hitrega povezovanja ozemljitvene zanke, temveč tudi priročno pritrditev vtiča v vtičnico.
- ameriški. Razlikuje se po lokaciji ozemljitvenih kontaktov v posebnih luknjah v glavnih konektorjih konstrukcije.
Skrito

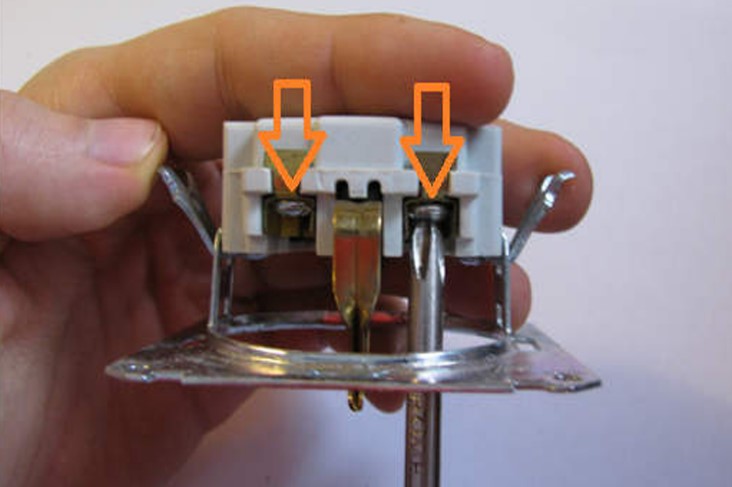

Najpogosteje se ta različica vtičnic uporablja pri ožičenju v zaprtih prostorih. Glavni del je nameščen znotraj stene, zaščitno ohišje je nameščeno v namestitveni škatli in skoraj ne sega čez ravnino stene. Vozlišče, skozi katerega so priključene žice, je nameščeno tako, da popolnoma izključi možnost iztiskanja kablov. Tesnost vilic je zagotovljena z uporabo vzmetne podložke.

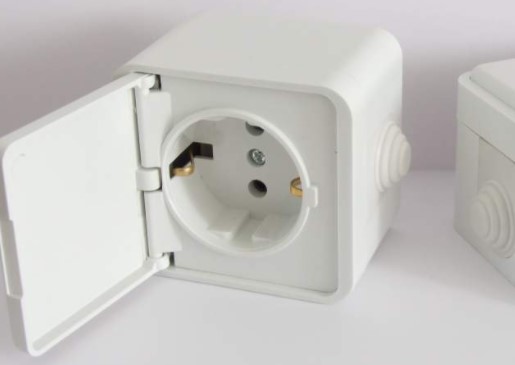

Na prostem
V bistvu je del vidne napeljave in je pritrjen na steno. Podstavek se nahaja v plastičnem ohišju, pritrjenem na steno s pomočjo posebne vtičnice. Zasnova vključuje osvetlitev ozadja, časovnik za izklop in za otroke varen pokrov.
Vodotesen
Posebna kategorija vtičnic, namenjenih za uporabo v prostorih z visoko stopnjo vlažnosti: kopalnice, bazeni ali kopeli. Glavna razlika od običajne različice je prisotnost posebne membrane, ki se uporablja kot zanesljiva pregrada za zaščito delovnih kontaktov. Plastične zavese in prevleke so opremljene z notranjo prirobnico, skozi katero se odvaja voda in nabrani kondenz.
Pravila namestitve
Da bi vtičnica po namestitvi delovala dolgo, zanesljivo in varno, morate upoštevati preprosta pravila:

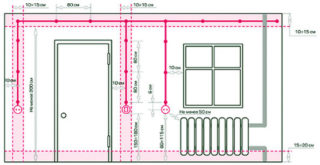

- Električna točka mora biti nameščena na višini od 30 do 80 cm od tal, z izjemo nadpodnožnih modelov.
- Modeli, opremljeni z ozemljitvenim kontaktom, ne smejo biti nameščeni bližje kot 50 cm od naprav ali plinske cevi.
- Če so v hiši otroci, je treba vtičnice namestiti višje.
- Enojne ali dvojne vtičnice za skrito namestitev naj bodo obdane z železnim ali plastičnim ohišjem, rezerva žice v njih pa naj bo 5-6 cm.
- Pri polaganju novega napajalnega voda morate takoj poskrbeti za namestitev električnih točk.
- Če morate hkrati postaviti več vtičnic v vrsto, lahko uporabite škatle, namenjene za namestitev dveh vtičnic hkrati. Pri namestitvi večjega števila je treba pripraviti skupino vtičnic, ki so med seboj pritrjene.
- Uporabite lahko povezovalno shemo "zanke", ko so kontakti prejšnje vtičnice združeni z močjo naslednjega, ali pa uporabite možnost povezave z ločeno linijo.
Preden nadaljujete z namestitvijo vtičnice, morate nujno izklopiti napajanje in s pomočjo indikatorja preveriti napetost.
Standardi za vtičnice
Pri nameščanju in prilagajanju električnih naprav morate zagotoviti, da se upoštevajo vsi GOST in standardi, ki urejajo vrsto vtičnic in njihovo skupno število v stanovanju, odvisno od značilnosti prostora. Paziti je treba na izpolnjevanje naslednjih zahtev:
- Vsaj ena vtičnica mora biti nameščena na vsakih 6 m2 prostora.
- Na hodniku je ta standard 10 m2.
- V kuhinji so vgrajene najmanj tri vtičnice za tok 6 A in ena z ozemljitvenim kontaktom za tok 10 A, če je površina prostora manjša od 8 m2. Sicer pa naj bi bile po standardu v kuhinji štiri napajalne točke prvega tipa.
- Če v prostoru uporabljamo stacionarni električni štedilnik, ga priključimo na vtičnico za tok 25 A, ki mora biti ozemljena.
Telo električne točke mora vedno imeti ustrezne oznake, ki določajo stopnjo njene zaščite.
Izbira in montaža vtičnic je ena izmed najbolj kritičnih faz električne napeljave. Če k temu vprašanju pristopite odgovorno, lahko zagotovite dolgo življenjsko dobo naprave in vseh naprav v hiši.
