Izolacijske kape PPE za zvijanje električne napeljave

Osebna zaščitna oprema za ožičenje je vzmetni tip povezovalnih izolacijskih sponk. Uporablja se za varno povezovanje kablov in žic različnih premerov. Glavna prednost, zaradi katere je OZO postala sestavni atribut električarja, je visokokakovostna izolacija. Za dokončanje potrebuje manj časa in ne zahteva posebnih veščin ali nabora orodij.

Prednosti in slabosti

Da bi bil nastali zasuk zanesljiv in trajen, je pomembno zagotoviti največji stik med prevodnimi žicami - jih trdno in tesno stisnite drug proti drugemu. Objemka je opremljena z majhno vzmetjo, ki poveča učinek. Kovinska vzmet ima svojo življenjsko dobo, sčasoma bo oslabela in kontakti skupaj z njo, posledično se bo žica začela segrevati.

Obstaja veliko načinov izolacije, vendar vodilni položaj zaseda uporaba električne osebne zaščitne opreme. To je posledica velikega števila prednosti.

• Kakovostni izdelki delujejo v širokem temperaturnem območju, in sicer od -40 do +105 stopinj Celzija.
• Enostavnost in enostavnost namestitve - ta pristop prihrani čas in proračun zaradi odsotnosti potrebe po zalogi nabora orodij.
• Dodatni izolacijski materiali niso potrebni.
• Izolacijske kape PPE za zvijanje žic opravljajo več funkcij - izolirajo in ščitijo električne vode pred mehanskimi, kemičnimi in toplotnimi učinki.

Rezultat je zanesljiva, trajna in praktična povezava. Po potrebi ga je mogoče predelati ali popolnoma odklopiti žice.

Kljub velikemu številu prednosti obstajajo tudi slabosti:

• Iz varnostnih razlogov ni priporočljivo uporabljati osebne zaščitne opreme kot edine metode izolacije v čisti obliki.
• Pomembno je zagotoviti, da se dimenzije objemke ujemajo s presekom žice ali kabla.
• Dovoljeno je priključiti samo bakrene vodnike. Če je potrebno priključiti aluminijasto žico, mora biti OZO dodatno opremljena z antioksidativno pasto.

Druga pomanjkljivost je, da ga ni mogoče uporabiti za namestitev uličnih vodov.

Zasnova OZO za zvijanje žic

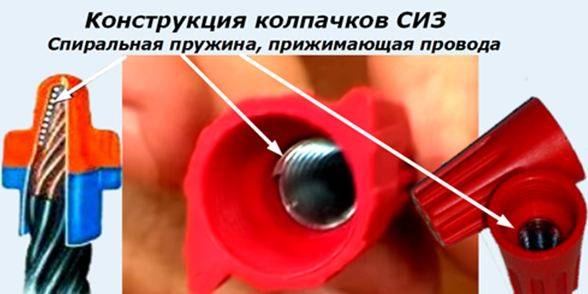

Obstaja več vrst povezovalnih sponk, vendar imajo vse enake konstrukcijske značilnosti. Del je sestavljen iz kapice in jeklene vzmeti. Objemke so izdelane iz polimernih zlitin - plastike z elektroizolacijskimi lastnostmi. Ta snov je neprepustna za visoke temperature in negorljiva ter lahko prenese napetosti do 600 voltov. Te lastnosti so običajno zapisane na embalaži.

Vzmet je jeklena, ima obliko stožca, žica je zaradi navitij tesneje vpeta. Ta del je dodatno obdelan z elektrokemično zaščitno plastjo.

Kako izbrati PPE

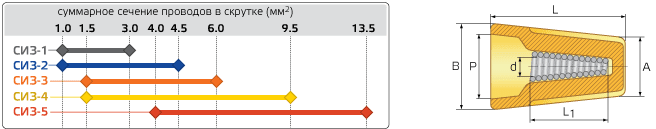

Majhne konstrukcije je treba izbrati glede na prečni prerez žic. Če želite to narediti, morate sešteti presek vsake žice in primerjati dobljeno številko s podatki v spodnji tabeli.

Sorte

Preden greste v trgovino za nakup električnih sponk, je priporočljivo, da se seznanite z njihovimi sortami.

• Standardni gladki modeli so zaprti pokrovi, opremljeni z vzmetjo, imajo stožčasto obliko, brez "ušes" ali drugih pomožnih naprav.
• Objemka z vijačnim zategovanjem - pri tem se ne uporablja vzmet, temveč poseben vijak, katerega zateg lahko nastavite ročno od zunaj.
• Izolacijska OZO z dvema luknjama. Praviloma se takšne strukture uporabljajo za povezavo ozemljitvenih električnih vodov. Kabel je speljan skozi zgornjo luknjo do razdelilne plošče ali električne naprave.
• Vodotesni modeli, polnjeni s silikonom, so sponke, ki ščitijo električne žice pred vlago. Najpogosteje se uporablja na prostem in v pogojih visoke vlažnosti.
• Antioksidativne sponke so univerzalna zasnova, ki omogoča medsebojno povezovanje bakrenih in aluminijastih žic.
• Pokrovčki z nizkim profilom so kompaktni deli, zasnovani za delo v zaprtih prostorih.

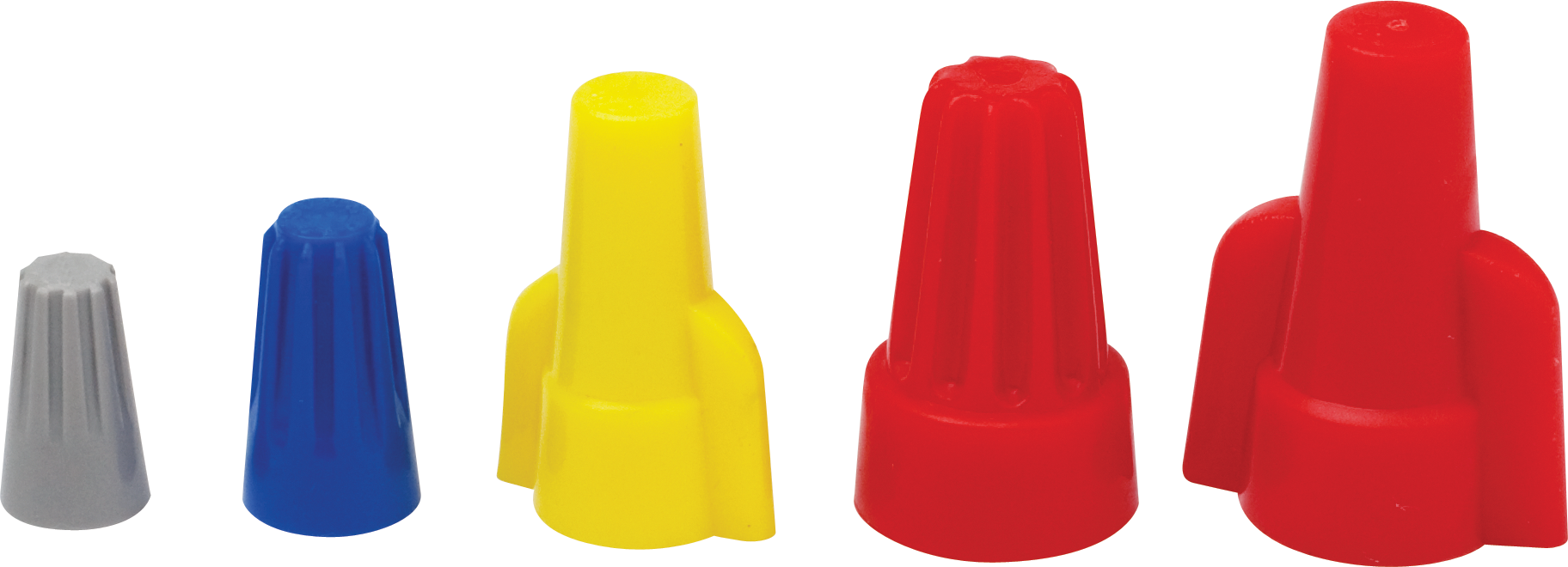

Obstajajo kape PPE z ušesi in brez njih. Nimajo posebnih razlik, edina stvar je, da je del z ušesi lažje priviti na kabel, PPE brez njih pa zavzame manj prostora v razdelilni omarici.

Metode namestitve

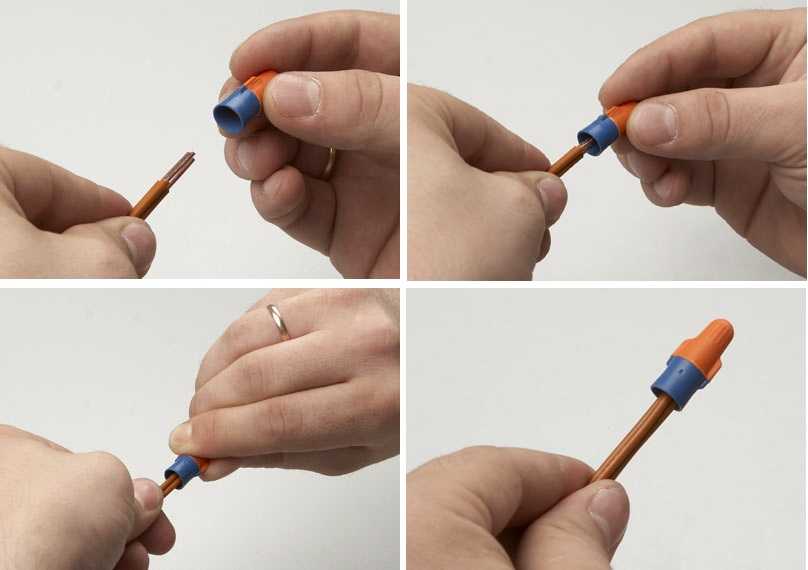

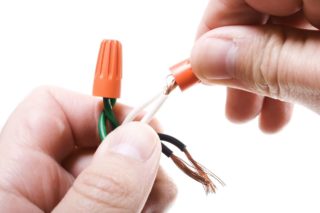

Obstajata dva načina zvijanja s pokrovčki: s predhodnim zvijanjem jeder in brez njega. Če morate povezati dva kabla ali žice, ju morate samo vstaviti v vzmet in uporabiti silo. Če so v žicah tri ali več žic, jih je treba najprej zviti skupaj s kleščami. Nato se neravni konci žice odgriznejo in z rotacijskimi gibi namestijo v objemko PPE.

Navijanje je treba izvajati v smeri urinega kazalca in ne v nasprotni smeri, sicer ne bo dosežen popoln stik.

Plastično telo kapice izolira priključno točko in ščiti vodnike pred mehanskimi obremenitvami. Če je bilo delo opravljeno pravilno, dodatna izolacija ni potrebna.

Nekaj ​​koristnih nasvetov

Na koncu je vredno prebrati nekaj koristnih nasvetov električarjev, ki vam bodo pomagali preprečiti pogoste napake in delo opraviti učinkovito:

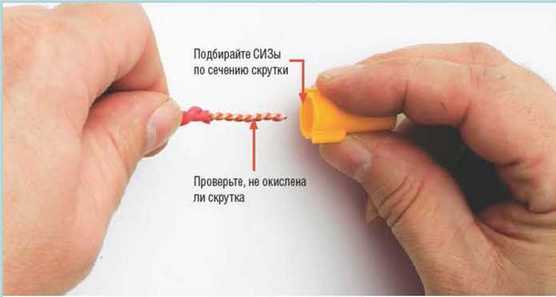

• Ne odrežite izolacijskega materiala z žil na veliko dolžino. Pomembno je, da jo najprej primerjate z notranjo dolžino stožčaste kapice.
• Če so izbrani pokrovčki napačne velikosti, bodo na koncu odpadli s pramenov, kar bo povzročilo pregrevanje žice in morebitni kratek stik.
• Barvne sheme konstrukcij niso klasificirane ali opredeljene na noben način, zato električar servisira priključne točke, ko mu ustreza.
• Za povezovanje aluminijastih in bakrenih žic je prepovedano uporabljati povezovalne izolacijske sponke. Za te namene obstaja veliko število naprav, na primer posebni adapterji s kovinskimi ploščami, sponke in samovpenjalne sponke.

Pomembno je preveriti delovanje pokrova in kakovost povezave.Če želite to narediti, na žico ali kabel nanesite največjo možno napetost vsaj pol ure. Če se po tem času PPE ne segreje, so povezave izvedene po pričakovanjih, sicer je vredno ponoviti postopek.
