Metode in diagrami za priključitev LED traku brez napajanja

LED trak 220V je plošča na osnovi fleksibilnega izolacijskega materiala. Po vsej dolžini so prevodni trakovi, med katerimi so skupine LED in tokovno omejevalni upor. Vsi elementi traku so zaporedno povezani in nameščeni v prozorno plastično ohišje. Raznolikost možnosti oblikovanja LED trakov je odvisna od velikosti in števila LED v skupini in na 1-metrskem segmentu. Vse te lastnosti vplivajo na moč in svetlost oddane svetlobe.

Različice modelov LED trakov 220 V

Odvisno od namena in lastnosti LED traku se lahko v njem uporabljajo LED diode 3528, 5050, 2835, 3014 in 5630 Najbolj razširjene modifikacije so 5050 in 3528, ostale so manj pogoste in se običajno naročajo pri azijskih dobaviteljih.

Med glavnimi parametri 220 V LED je treba omeniti:

1. Možnost večkratnega reza v korakih po 50 cm - 50, 100, 150, 200 cm itd. Če poskusite rezati manj, boste poškodovali napravo.
2. Moč na dolžinski meter.
3. Stopnja zaščite pred visoko vlažnostjo okolja.
4. Barvna temperatura oddanih žarkov.

Poleg standardnih trakov z belim sijajem se proizvajajo modeli RGB z rdečimi, zelenimi, modrimi in rumenimi svetilkami. V splošnem gre za tri enobarvne LED diode z različnimi odtenki, ki imajo skupen kontakt za napajanje in različne kontakte za prilagajanje svetlosti osvetlitve. Za priključitev takšne svetlobne naprave je potreben krmilnik 220 V RGB.

Stopnja zaščite LED osvetlitve lahko ustreza standardom IP67 ali IP68. Zahvaljujoč ohišju iz goste silikonske cevi se lahko svetlobna naprava uporablja v pogojih ekstremne vlažnosti pri kateri koli temperaturi okolja. Odvisno od stopnje togosti podnožja se lahko trak uporablja kot samostojna svetlobna enota ali kot ločeni moduli, iz katerih se ustvarijo edinstveni dizajni svetilk.

Nekateri modeli LED so izdelani z lepilnim trakom na osnovi akrilnega traku, kar močno pospeši namestitev in pritrditev segmenta.

Prednosti in slabosti

Med prednostmi je vredno omeniti:

1. Možnost priklopa brez napajalnika.
2. Precej dobra moč - 10 m fragment zagotavlja 70 W osvetlitve z minimalno porabo energije.
3. Nizki stroški namestitve zaradi uporabe tankih žic za nizek tok.

Omejitve uporabe LED traku lahko povzročijo naslednji dejavniki:

• težave pri popravilu zaradi hermetično zaprte lupine;
• rezanje le na več dolžin, ki so lahko prevelike ali premajhne za določen predmet;
• frekvenca utripanja je 100 Hz, kar lahko povzroči poslabšanje zdravja pri dolgotrajni izpostavljenosti svetlobi;
• napetost 220 V, ki zahteva posebno pozornost med namestitvijo in delovanjem traku.

Priporočeno področje uporabe LED diod je pomožna ali rezervna razsvetljava prostorov hiš in stanovanj: kuhinje, kopalnice ali savne, hodniki ali garaže. Lahko se uporablja tudi kot dekorativni element - za osvetljevanje zgradb, reklamnih napisov, elementov dekorativnih struktur in skulptur, odrske dekoracije itd.

Namestitev LED traku

Pri povezovanju traku je treba upoštevati številne zahteve:

• povezava drobcev mora biti izvedena ob upoštevanju polarnosti;
• dovoljeno je povezovanje odsekov s konektorji ali spajkanjem, ko je trak izpostavljen največ 10 sekund pri temperaturi, ki ne presega 260 stopinj;
• trak za zunanjo namestitev mora imeti visokokakovostno zaščito pred vlago;
• površina za polaganje in lepljenje traku mora biti suha, nemastna in čista;
• najmanjši radij upogiba je 2 cm, z izjemo enega samega upogiba na območju, kjer ni elektronskih komponent;
• Zaporedna povezava je možna samo za segmente dolžine do 5 m, za daljše fragmente pa se uporablja vzporedna povezovalna shema.

Delovno temperaturno območje za LED je od -40 do +50º C. Življenjska doba traku je 50.000 ur brez zmanjšanja svetlosti sijaja.

Naprave za priključitev LED traku na 220 V

Za trakove z napetostjo, nižjo od 220 V, povezava neposredno v vtičnico ni mogoča.Zaradi visoke napetosti bodo LED diode takoj izgorele. Zato se priključitev na napajanje izvede s pomočjo pomožnih naprav:

Stikalni napajalniki

Precej draga, a najbolj zanesljiva možnost. Napajalnik zagotavlja stabilno napetost in odpravlja utripanje svetlobe zaradi tokovnega valovanja. Modeli napajalnikov nove generacije so opremljeni z zatemnilniki in daljinskimi upravljalniki, ki vam omogočajo prilagajanje svetlosti osvetlitve na daljavo. Kot sprejemljivo alternativo lahko uporabite napajanje iz "sistemske enote" računalnika za priključitev LED.

Transformator 220/12

Naprava je sestavljena iz padajočega transformatorja, kondenzatorja in usmerniškega mostu. V njem se napetost zmanjša in izenači z glajenjem valov. Možno je narediti svoj transformator iz starega sprejemnika ali cevnega televizorja. Na osnovni model je potrebno naviti sekundarno navitje 12 V in sestaviti model skupaj z diodnim mostom ali kondenzatorjem.

Kondenzator za omejevanje toka

Metoda je primerna samo za priklop majhnih kosov traku na omrežje, ki naj bi služili kot nočna lučka ali nočna lučka. Če povečate dolžino segmenta, se bo poraba energije enote povečala, uporaba varčnih LED diod pa bo neprimerna. Poleg tega nas prevelika poraba električne energije 220 voltov s strani napajalnika sili v dodatne električne varnostne ukrepe.

Serijska povezava

Ta metoda vam omogoča, da zavrnete uporabo napajalnika, vendar v zameno zahteva skladnost z določenimi pogoji. Skupno število LED po dolžini obstoječega segmenta mora biti večkratnik 60, kar bo omogočilo razdelitev traku na 20 enakih delov.Vsi segmenti morajo biti enaki in imeti enako število LED. V nasprotnem primeru bo napetost neenakomerno porazdeljena in nekateri fragmenti s presežno močjo bodo hitro izgoreli.

Serijska povezava strukture se izvaja preko diodnega mostu in kondenzatorja.

Sheme priključitve LED trakov na omrežje 220 V

Če je trak izdelan iz LED SMD 5630, njegova poraba energije presega 10 W na dolžinski meter. Namestitev takšnega traku se izvede na kovinski podlagi za učinkovito odvajanje toplote. Utripanje svetlobe, ki negativno vpliva na človekovo počutje, je mogoče popolnoma odpraviti s priključitvijo kondenzatorja na svetlobno omrežje.

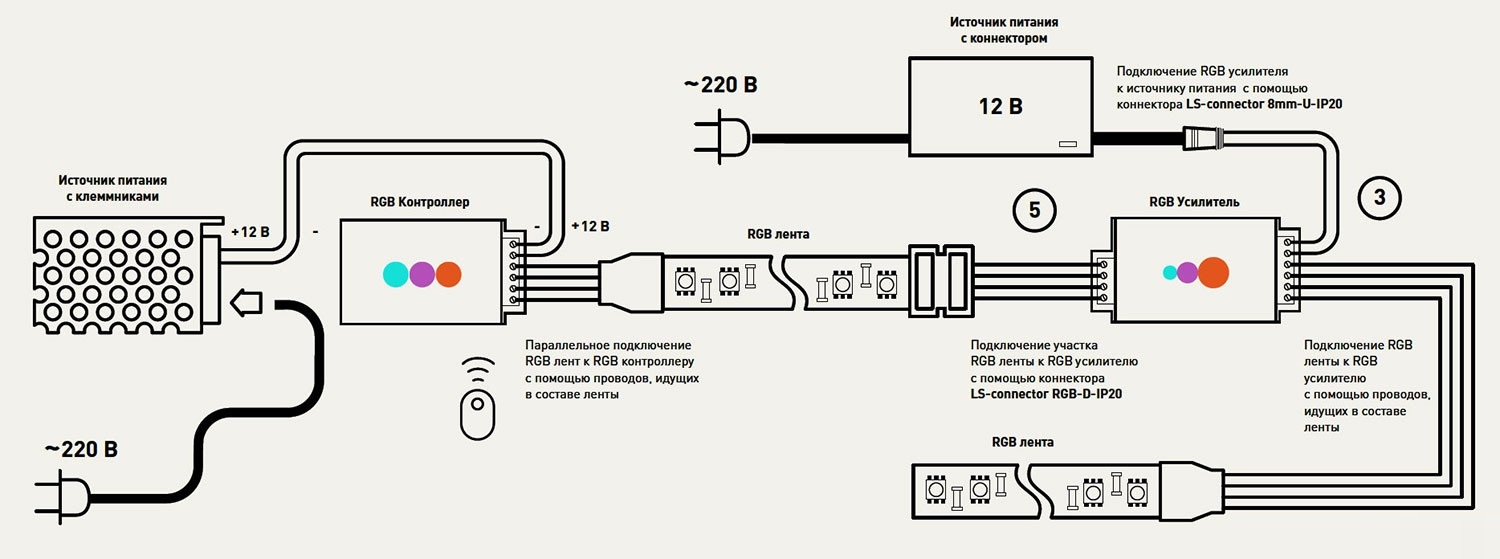

220 V RGB barvni LED trak je povezan preko RGB krmilnika, ki nadzoruje svetlost in svetlobo traku. Po standardni shemi je krmilnik priključen na nizkonapetostni izhod napajalnika. Nato se LED trak priključi na ustrezne sponke krmilnika. Od štirih žic so tri za nadzor barve, četrta pa je potrebna za napajanje. Omejitve glede dolžine RGB traku niso več kot 5 m na vsakem segmentu. Možna je vzporedna povezava dveh 5 m odsekov hkrati na močno napajanje.

LED trak visoke moči je povezan s pretvorniki AC/DC. Ta metoda ni le zelo preprosta, ampak tudi stroškovno učinkovita in zelo priročna za uporabo.

Splošni diagram povezave je naslednji:

1. Fragmenti so izrezani iz traku v večkratnikih 50 ali 100 cm.
2. Na odrezan rob se nanese plast tesnilne mase in natakne silikonski konektor, ki se prav tako pritrdi na tesnilno maso.
3. Priključena je žica iz usmernika.
4. Osvetlitev se preveri glede funkcionalnosti in tesnosti zaščitnega sloja.

Naslednje možnosti povezave zahtevajo posebno pozornost in skrbno namestitev:

Dolžina traku je več kot 5 m

Serijska povezava segmentov v tem primeru je izključena. Ko se oddaljujete od vira napajanja, bo napetost padla in zadnji deli bodo prejeli manj energije, kar bo povzročilo šibkejšo svetlobo. Če povečate napetost, se bo obremenitev traku povečala in njegova življenjska doba se bo močno zmanjšala.

Priporočljivo je, da odseke povežete vzporedno z žicami s prečnim prerezom najmanj 1 mm. Potrebovali boste tudi en močan napajalnik ali več modelov napajalnikov manjše moči, katerih napajalne žice so povezane vzporedno.

V omrežje morate priključiti zatemnilnik

Naprava za nadzor svetlosti svetlobe je priključena na omrežje med napajalnikom in LED trakom, pri čemer so vhodni in izhodni kontakti pravilno nameščeni: prvi na napajalnik, drugi na vir svetlobe. Če morate na zatemnilnik hkrati priključiti več segmentov, katerih skupna moč je večja od moči regulatorja, je priporočljivo uporabiti ojačevalnik signala.

Če so pravilno priključene, bodo LED diode odlična možnost za alternativno razsvetljavo, ki ne zahteva velikih stroškov namestitve in obratovanja.
