Načini uporabe LED indikatorskega izvijača

Pri servisiranju električnih omrežij in njihovih nujnih popravilih je težko brez posebnega orodja, namenjenega zaznavanju potenciala na napajalnih žicah. Ena od takih naprav je električni indikator, ki ima več izvedb. Ne glede na model določene naprave imajo vsi ti vzorci klasično zasnovo in delujejo na podobnem principu. Vrstni red njihove uporabe je odvisen od notranje naprave in načina prikaza informacij na indikatorju.

Načelo delovanja prikazovalne naprave

Najenostavnejši indikator faze v električni napeljavi je majhna struktura, izdelana v obliki kazalca ali izvijača. Vključuje naslednje obvezne dele in komponente:

• obdelava kovinske sonde, kot je izvijač;
• neonska žarnica z dvema ravnima kontaktoma;
• upor z uporom 1 MΩ;
• prevodna kontaktna plošča s tlačno vzmetjo.

Tak indikator se uporablja samo za identifikacijo faze, prisotnosti napetosti, tako kot potencialne razlike, ni mogoče določiti z njegovo pomočjo. Ničelno jedro običajno najdemo z izključitvijo.Splošno načelo delovanja indikatorskih naprav je oblikovanje dodatne veje verige, skozi katero teče tok, ki je varen za operaterja.

V različnih vrstah izvijačev je energija izbrana za prikaz na svoj način, za razliko od drugih.

V najpreprostejših napravah z vgrajeno neonsko svetilko teče mikroskopski tok skozi notranji tokokrog, zaradi česar indikator rahlo sveti. Ta učinek je možen le, ko se operater dotakne metalizirane plošče izvijača. Stik s človeškim telesom je potreben za odvajanje toka, ki je zanj varen, na tla (ustvarjanje zaprtega tokokroga uhajanja na nič). Zaradi šibkega sijaja neonskega indikatorja ga je zelo težko uporabljati v sončnem vremenu ali pri močni svetlobi v prostoru.

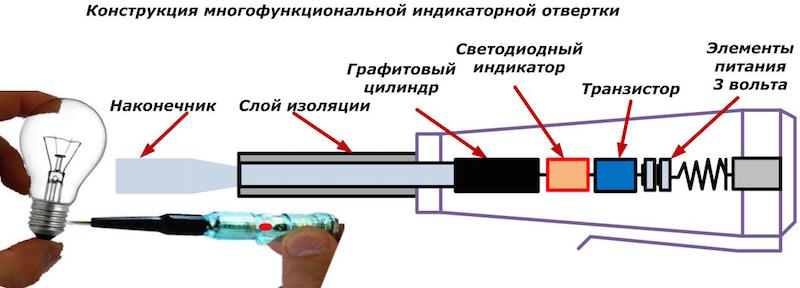

Vrste indikatorskih izvijačev in njihova zasnova

Poleg klasične različice (neonski izvijač) industrija proizvaja številne druge indikatorske naprave. Med njimi izstopajo naslednji znani modeli:

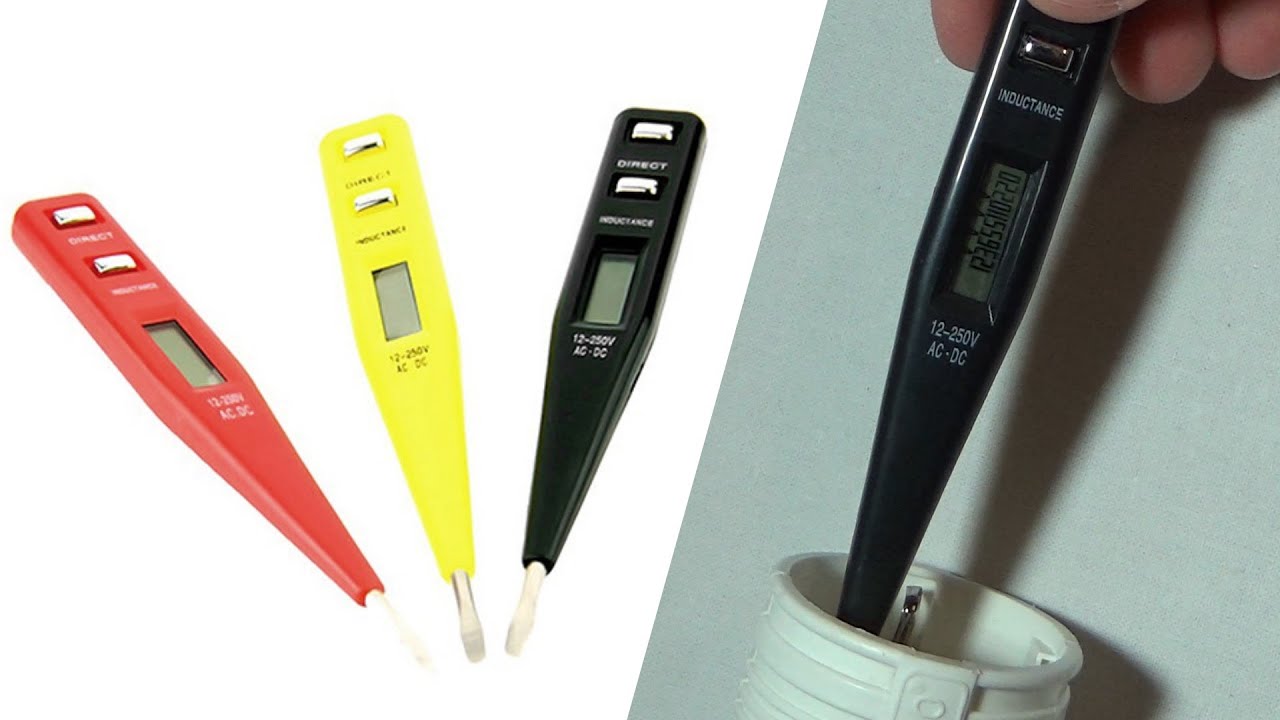

• indikatorji s tekočimi kristali;
• LED naprave z baterijo vgrajeno v ohišje;
• elektronski testerji napetosti brezkontaktnega tipa - imenujemo jih "pametni" izvijači.

Izdelke s tekočimi kristali, kot so izvijači z LED diodami, odlikuje povečana funkcionalnost. Ne morejo samo zaznati prisotnosti faze, temveč tudi oceniti velikost napetosti, ki deluje v vezju. Z njihovo pomočjo je mogoče določiti ničelni kontakt, informacije o katerem so predstavljene kot odsotnost razdelkov lestvice. Pri vmesni vrednosti napetosti, ki deluje v vezju (na primer 110 voltov), ​​indikator prikaže polovico odstopanja od nič.

Elektronski testerji imajo bolj zapleteno zasnovo in vam omogočajo brezkontaktno testiranje tokokrogov zaradi elektromagnetnih motenj. Uporabljajo se lahko tudi za testiranje skritega ožičenja in prisotnosti napetosti v kablu, nameščenem v steno.

Za delo z električnimi tokokrogi pod napetostjo morate vedeti, kako uporabljati izvijače za indikator napetosti z LED in baterijo, da določite pravilno žico. Najprej pa je pomembno razumeti zasnovo teh naprav, pa tudi načelo njihovega delovanja.

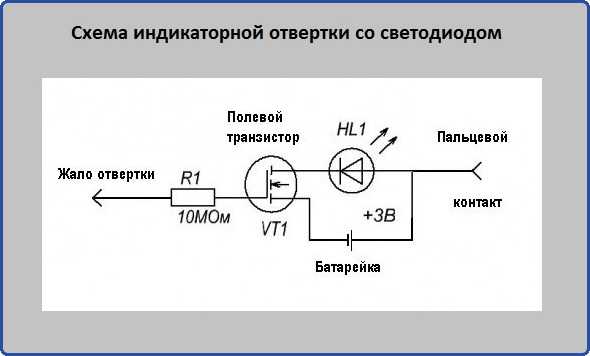

Načelo delovanja LED izvijača

Zasnova vezja indikatorja temelji na naslednjih glavnih elementih:

• delovna konica;
• tranzistor z učinkom polja, na katerem je sestavljena ključna stopnja;
• običajna LED in trivoltna baterija;
• zgornji kontakt.

Za napajanje vezja elektronskega ključa je potrebna 3-voltna baterija, vgrajena v napravo.

Ko se merilnik dotakne izpostavljenega dela napeljave ali stika s fazno napetostjo, preizkušeni potencial odpre tranzistor z učinkom polja, skozi katerega začne teči enosmerni tok. Zahvaljujoč temu LED, vgrajena v napravo, zasveti, kar kaže na prisotnost potenciala. Pri preverjanju nevtralnega vodnika električne napeljave se to ne zgodi, saj ključ ostane v zaprtem stanju - LED ne sveti.

Kako uporabljati LED indikatorski izvijač

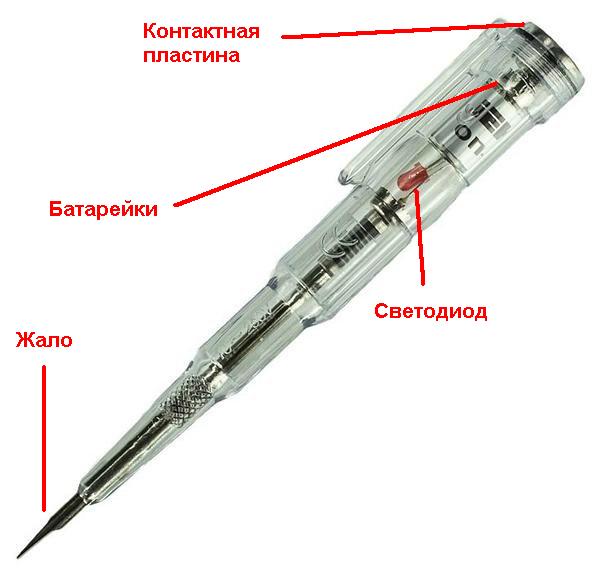

Če želite preveriti fazo in nič z indikatorskimi izvijači z vgrajeno LED, boste morali preučiti njihovo zasnovo. Na dnu elektronskega kazalca je delujoča sonda, ki se uporablja za dotik golih kontaktov med testiranjem.Na njegovem zgornjem delu je kontaktna plošča, ob pritisku se napajalni tokokrog baterije sklene - deluje kot stikalo.

V ohišju je luknja z vgrajeno LED, po statusu katere je mogoče ugotoviti prisotnost ali odsotnost napetosti. Če želite to narediti, morate izvesti naslednje operacije:

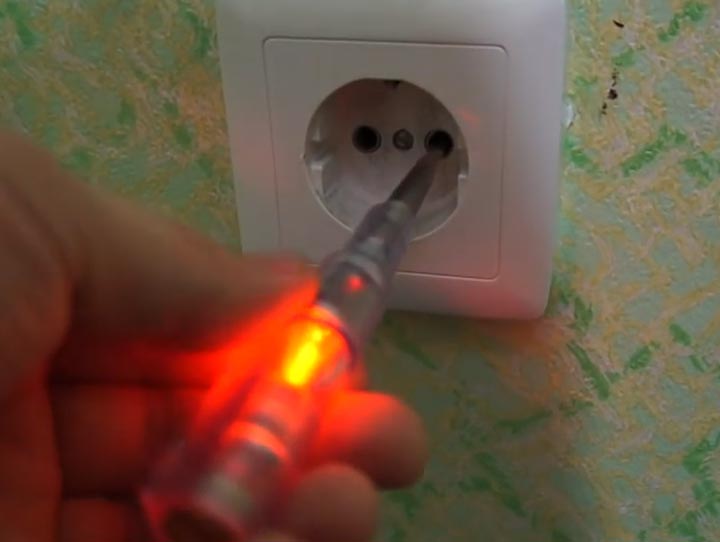

1. Izvijač vzamemo v desno roko tako, da je palec neposredno nad kontaktno ploščo (stikalo).
2. Morate se dotakniti terminala vtičnice, ki ga preskušate, na primer z vbodom.
3. Istočasno s prstom pritisnite zgornjo ploščo in vizualno preverite stanje LED.

Če zasveti po vseh izvedenih manipulacijah, je na kontaktu ali jedru, ki se preskuša, napetost. Sicer je na tej točki odsoten. Enak učinek bo opazen, če se krmili nevtralna napajalna napeljava.

Glavne vrste pregledov

Za določitev prisotnosti faze v preskušanem električnem tokokrogu je treba upoštevati splošno sprejeta pravila za ravnanje z indikatorskim izvijačem in podobnimi napravami. Postopek delovanja je odvisen od modela uporabljenega orodja in značilnosti njegove zasnove. Odvisno od tega je lahko test kontaktni ali brezkontaktni, namenjen pa je tudi zaznavanju preloma ali iskanju trase žice. V prvem primeru se morate s konico izvijača dotakniti na primer kontakta grla žarnice in se prepričati, da na njem ni napetosti.

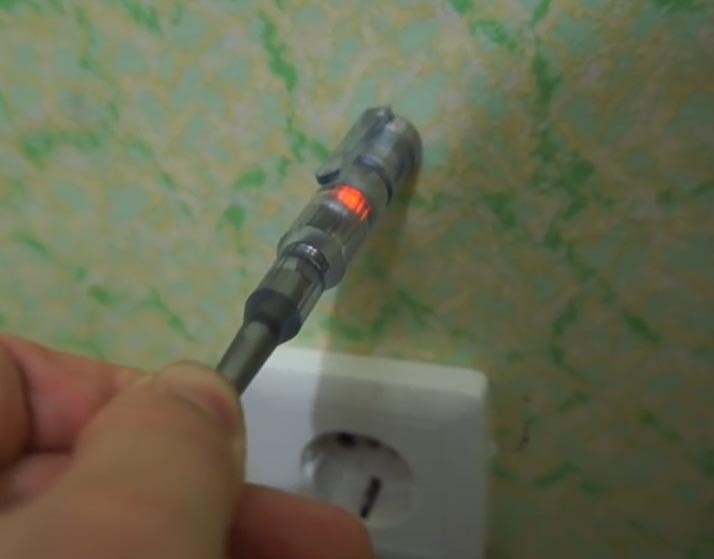

Pri drugem pristopu je za preverjanje prisotnosti faze dovolj, da preizkusni del izvijača pripeljete do preskušanega vezja (ne da bi se ga dotaknili).Enako velja, če želite določiti pot za ožičenje, skrito v steni, z uporabo elektronskih merilnikov napetosti za te namene. Poleg teh enostavnih operacij se indikatorske naprave uporabljajo za iskanje pretrgane žice, ki je, ko je položena skrita, vdolbena v debelino sten.

Iskanje pečine

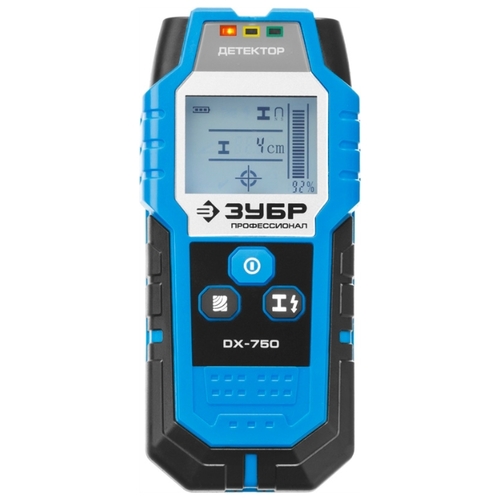

Znanih je veliko elektronskih naprav, s katerimi lahko uporabniku pod plastjo ometa ali betona poiščemo luknjo, skrito očem uporabnika. Nekateri od njih delujejo na principu detektorja kovin, ki lahko zaznajo kovinske predmete tako, da odbijejo signal, ki ga naprava ustvari od njih. Možno je zaznati poškodbe v ožičenju zaradi dejstva, da v območju preloma ne pride do odboja in odzivni signal oslabi.

Stroški takšnih naprav so precej visoki. Da bi ugotovili, kje je zlom, je bolje uporabiti indikatorske naprave, ki delujejo na drugih principih.

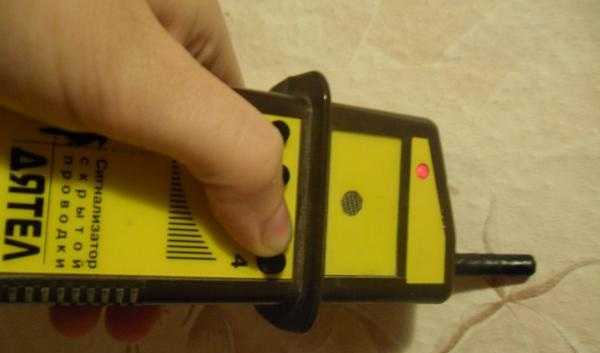

Za iskanje pokvarjenih vodnikov doma so primerne naprave, ki veljajo za najboljše v svojem razredu glede na razmerje med ceno in kakovostjo. Govorimo o domačem izdelku z imenom "Woodpecker" in signalni napravi E-121. Z njihovo pomočjo lahko iščete natančno traso električne napeljave v steni in zlahka zaznate prelom v njenih žilah. Globina prodiranja krmilnega signala v debelino sten ni večja od 7 cm, kar je povsem dovolj za zaznavanje pretrgane žice, ki gre na primer do sobne svetilke, tudi pod debelo mavčno ploščo.

Princip delovanja teh naprav temelji na beleženju preostalih elektromagnetnih energij, ki ohranijo svojo poljsko strukturo tudi v pretrganem prevodniku.Edini pogoj za učinkovitost takih naprav je, da mora na koncih krmiljenih tokokrogov delovati izmenična napetost.

Če je v kompletu orodja domačega mojstra indikatorski izvijač z LED, bo uporabnik lahko sam rešil številna vprašanja, povezana s servisiranjem notranjega električnega omrežja. Ta pristop je edini pravilen, saj vam omogoča, da se samostojno spopadete z obstoječimi težavami in prihranite veliko denarja, tako da zavrnete klic električarja.
