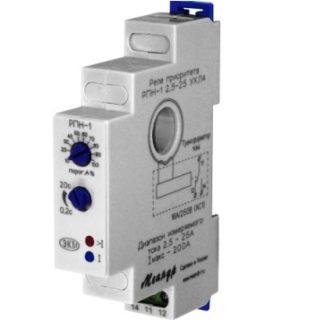

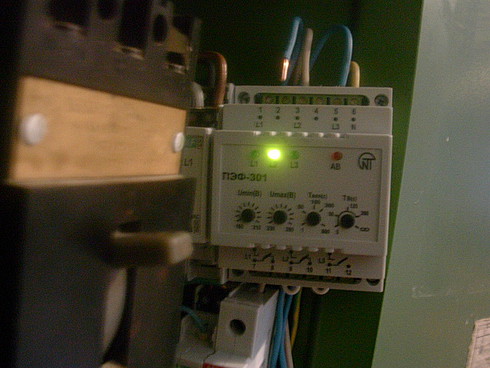

Prednostni rele je majhna električna naprava, katere glavna naloga je nadzor vklopa električnih naprav. Na kratko se imenuje RPN. Sposoben se odzvati na povečano ali zmanjšano obremenitev z izklopom, prav tako pa nadzoruje skupni tok napajalnega omrežja. Uporaba takšne zasnove vam omogoča, da se znebite problema prekomernih obremenitev električne napeljave.
Vrste relejev
Prednostni rele je zelo priljubljen v podeželskih in zasebnih hišah, pa tudi v večstanovanjskih stavbah in industrijskih podjetjih. Bistvo dela je razdelitev električnega omrežja na prednostne in manj pomembne avtoceste.
Obstaja več vrst relejev za prednostno obremenitev:
- enofazni in trifazni;
- eno- in večkanalni.
Trifazne izvedbe lahko izvajajo tudi prednostne funkcije faz, pri čemer enakomerno porazdelijo obremenitev po enofaznih kanalih. Ta pristop vam omogoča, da preprečite popolno zatemnitev celotnega objekta.
Večkanalni bremenski releji se uporabljajo v povezavi z različnimi vrstami vodov.
Glede na funkcionalnost je oprema razdeljena na naslednje vrste:
- spodnji prag;
- zgornji prag.
Slednji se sprožijo ob povečanju toka in so povezani po shemi serijske vezave. Naprava, ki deluje pri najnižjem napetostnem pragu, je povezana v vzporednem vezju.
Na voljo so modifikacije, ki so zasnovane za različne stopnje vključenosti. Napravo je mogoče prilagoditi različnim obremenitvam. V omrežjih z velikimi obremenitvami se priporoča uporaba v povezavi s tokovnim transformatorjem.
Tehnične značilnosti in oblikovne značilnosti
Neprioritetni izklopni rele je opremljen z vgrajenim merilnikom toka in aktuatorjem, ki preklaplja kontakte, ko so doseženi določeni parametri z določeno časovno zakasnitvijo. Merilni element je sposoben spremljati jakost toka v določenem intervalu.
Največji tok, ki ga preklopijo vgrajeni kontakti, ima praviloma standardno vrednost 16 A. Za preklop velikih tokov se uporabljajo kontaktorji - magnetni zaganjalniki. V takšnih primerih mu prednostni rele dovaja le krmilni impulz.
Za nadzor velikih tokov obstajajo ločene vrste naprav, ki vam omogočajo priključitev zunanjih tokovnih transformatorjev.
Področje uporabe
Induktivni obremenitveni rele se uporablja, ko je potrebno konfigurirati električno omrežje z omejitvami količine porabljene energije. Do takšnih situacij pride, ko je uporabnikov več, kot jih dano omrežje lahko podpira, njegovih tehničnih in oblikovnih lastnosti pa ni mogoče spremeniti.
Ta miniaturna električna naprava zagotavlja nemoteno delovanje in varno delovanje velikega števila električnih naprav, hkrati pa ohranja celovitost omrežne strukture. Če morate na primer uporabiti zmogljivo napravo, je treba tiste, ki niso prednostne, ročno izklopiti ali pa spremeniti značilnosti uporabljenega električnega tokokroga.
Ta pristop k delu se aktivno uporablja v vsakdanjem življenju in v vseh panogah.

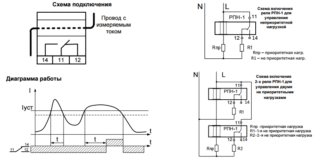

Načelo delovanja in namestitev stikala pod obremenitvijo

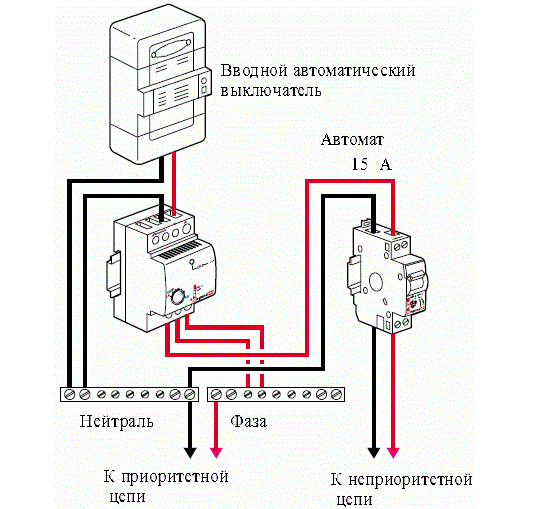

Najprej se na skupni vod priključi tokovni transformator in šele nato porabniki. Obremenitve, ki imajo prednost in se ne smejo izklopiti, so v tokokrogu prve.
Nato se v vezje doda potrošniški rele, s pomočjo katerega se preklapljajo neprednostne skupine obremenitev. Ko bo obremenitev električnega omrežja presežena, se bodo začeli postopoma izklapljati po vrstnem redu pomembnosti, ki ga določi človek.
Signal se pošlje iz števca toka v primerjalnik, vgrajen v modul. Njegova glavna naloga je povezati prejeti signal z nastavitvami, ki jih določi oseba. Rele določa trenutek, ko deluje primerjalnik, in čas za izklop električnih naprav z nizko prioriteto. To načelo delovanja pomaga zmanjšati tok v omrežju.
Pregled modela
Zaradi velike priljubljenosti te vrste opreme jo je začelo proizvajati vse več proizvajalcev. Precej težko je izbrati napravo, ki združuje dostopne stroške in dobro kakovost.
Tabela prikazuje dobro preverjene modele.
| Proizvajalec | Specifikacije | Približni stroški v rubljih |
| F&F (Poljska) | Nastavljivo območje toka je od 5 do 90 A. Nastavitveni interval za izklopni tok tokokroga nizke prioritete se giblje od 2-15 A. | 2000 |

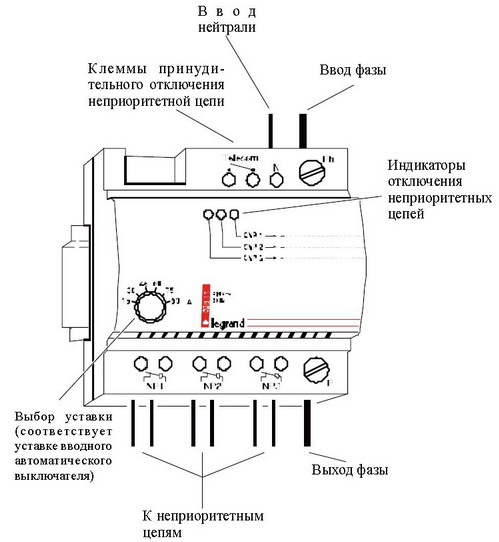

| Legrand 0 038 11 | Naprava je opremljena s 5 moduli. Skupna jakost toka priključenih porabnikov je 90 A. Prag izklopa je 15, 20, 25, 30, 40, 50, 60 (A). | 1800 |
| Z–LAR/8 | Frekvenca preklapljanja ni večja od 3600/60 minut. Nazivna napetost 250V. Vklopni tok je večji od 3 A. Izklopni tok je manjši od 1,8 A. | 1750 |
Priporočljivo je tudi, da bodite pozorni na izdelke ABB LSS, CDS Schneider Electric.
Slabosti uporabe stikal za stikala pod obremenitvijo
Kljub precej obsežnemu seznamu prednosti ima menjalnik pod obremenitvijo tudi slabosti:
- Prednostnega releja ni mogoče namestiti na običajno ožičenje, katerega vezje ni opremljeno z ločenimi linijami do vtičnic.
- Za namestitev naprave v obstoječe omrežje je potrebno opraviti veliko dela, ki vključuje nadgradnjo ožičenja.
Če želite namestiti ločene napeljave iz razdelilne plošče, boste morali izkopati stene, tako da se ni mogoče izogniti popravilom v celotnem prostoru. Ta pristop zahteva znatne finančne stroške, čas in trud.
Tipične napake pri povezovanju
Obstaja veliko spremne dokumentacije, ki vsebuje podrobne diagrame povezav preklopnikov pod obremenitvijo, vendar ljudje še vedno delajo pogoste napake. Če jih želite opozoriti, morate prebrati naslednje informacije:
- Neizkušeni strokovnjaki ali ljudje brez izkušenj uporabijo fazo za kontakte prednostnega releja. Pravzaprav so zasnovani za preklapljanje indikatorskih lučk.
- Neposredna povezava obremenitev na stikalo pod obremenitvijo, ne preko kontaktorjev. Največja obremenitev naprave ni večja od 16 A.Razlog je lahko nepazljivost ali nezadostno znanje, zanemarjanje priporočil proizvajalca opreme.
Druga pogosta napaka je napačno razvrščanje obremenitev potrošnikov glede na njihovo stopnjo pomembnosti. Če reševanje tega vprašanja povzroča težave, je bolje, da poiščete nasvet strokovnjakov, ki vam bodo pomagali najti prednostno opremo doma ali v službi.
Analogi prednostnih relejev
Za namestitev prednostnega releja v obstoječe električno omrežje boste morali opraviti veliko dela, na primer nadgraditi razdelilno ploščo in samo ožičenje. Tega ni vedno mogoče storiti sami, saj boste morali natančno izračunati celoten vzorec obremenitve.

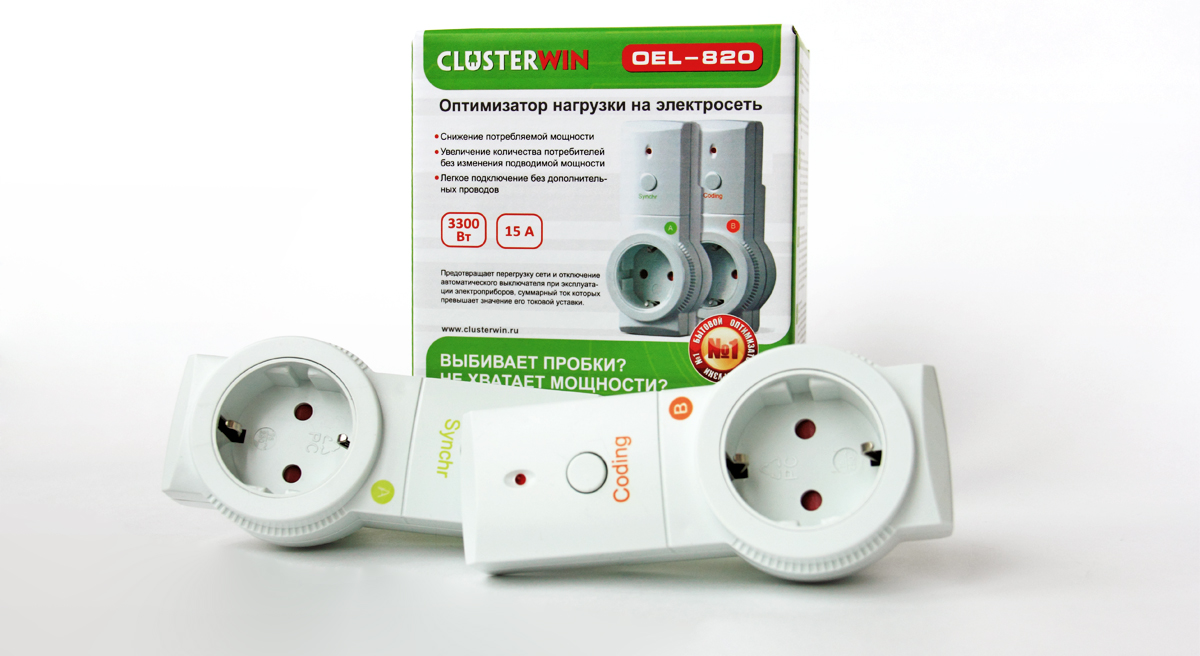

Reševanje problema je postalo veliko lažje po razvoju nove, naprednejše naprave, ki so jo poimenovali optimizator obremenitve omrežja. Načelo delovanja analoga je prerazporeditev moči električnih naprav glede na njihovo prednost. Konstrukcijske značilnosti so preproste, naprava je zasnovana za enostavno upravljanje. Ni vgrajen v panel, sestavljen je iz dveh adapterjev za vtičnico in vtiča.
