Shema ožičenja za 3-fazni rele za nadzor napetosti za dom

Obstaja veliko število različnih orodij, ki vam omogočajo nadzor nad napetostnimi sunki v omrežju. Za nadzor moči se uporablja trifazni napetostni rele. Če boste napravo pravilno izbrali in priključili, bodo stanovalci varni in premoženje varno.

Uporaba naprav

Trifazni krmilni releji se uporabljajo za zaščito elektromotorja pred obremenitvijo v vsakdanjem življenju in industrijskih območjih. Pomagajo pri pravilnem delu:

• klimatski sistemi;
• hladilna oprema;
• kompresorske enote.

Naprava je nepogrešljiva za vsako opremo z ATS vezjem in druge naprave, ki delujejo na obremenitvi elektromotorja. Pomaga preprečiti izredne razmere.

Funkcije naprave

Obstajajo različne vrste relejev. Izdelani so ob upoštevanju potreb problematičnih omrežij, v katerih so možni izpadi električne energije in motnje. Naprave imajo možnost zakasnitve, če pride do padca napetosti.

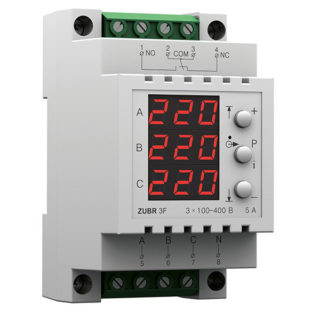

Trifazni napetostni rele je nameščen v plošči na posebni DIN letvi.Tehta zelo malo in ima preproste nastavitve.

Namestitev poteka vzporedno z obremenitvijo, vendar delovanje ni odvisno od moči. Na izhodih je rele opremljen z zaprtimi in odprtimi skupinami kontaktov, ki so neodvisni drug od drugega in preklopijo obremenitve do 5A.

Princip delovanja

Delovanje naprave temelji na principu samopovratka. Če pride do izrednih razmer, se oprema izklopi. Ko rele prejme trifazno napetost, preveri vse parametre. Če je vse normalno, se vgrajena elektromagnetna naprava vklopi.

Če pride do motenj v delovanju, se rele izklopi in ko se parametri vrnejo v normalno stanje, se brez odlašanja vklopi.

Med celotno življenjsko dobo naprava spremlja nivo napetosti in izklopi obremenitev v primeru:

• izguba katere koli faze;
• fazno neravnovesje;
• motnje faznega vrtenja.

Naprava je namenjena nadzoru kakovosti električne energije. Zagotavlja zanesljivo zaščito opreme pred nenadnimi spremembami napetosti v omrežju.

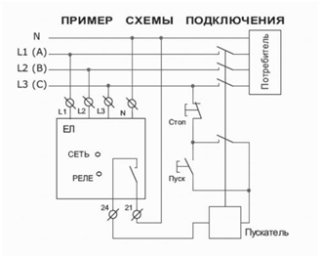

Shema povezave in namestitev napetostnega releja

Naprava bo opravljala svoje funkcije ne glede na položaj. Toda vsak model ima svoj diagram povezave. To lahko vidite na telesu.

Za vse naprave veljajo enaka pravila, ki so zasnovana za nadzor postopka priključitve releja na električni tokokrog.

Vhodni kontakti so povezani z omrežjem prek kontaktorja ali zaganjalnika. Vodniki vseh faz so združeni s sponkami, ki se nahajajo na vrhu naprave. Elementi so označeni takole:

1. Faze s črkami A, B in C.
2. N – terminal nevtralne žice.
3. 1,2,3 – spodnje sponke.

Prvič, od priključka 1 je vodnik priključen na izhod tuljave, ki se nahaja v kontaktorju.Terminal 3 je priključen na katero koli fazo. Drugi izhod je priključen na nevtralni vodnik trifaznega omrežja.

Napajalni elementi so povezani na naslednji način:

1. Vsaka faza, ki dovaja tok, je povezana z vhodno sponko kontaktorja.
2. Vodniki so priključeni na izhodne sponke.
3. Za priključitev ničelnih vodnikov je v razdelilni plošči nameščen skupni ničelni vodnik.

Za zagotovitev zanesljivega stika se uporabljajo posebni nasveti.

Diagram povezave RCD

V stanovanjih je priključitev trifaznega omrežja redka. Ta možnost je priljubljena za zasebne domove. Zaščitna naprava je povezana na več načinov:

• 2-polni napetostni rele 380 V ni primeren za domačo uporabo. Uporabite 4-polne analoge. Nanje so priključeni 1 ničelni vodnik in 3 fazni vodniki. Vezje je zapleteno zaradi dejstva, da je vsaka linija opremljena z lastno napravo RCD. Pomembno je izbrati prave žice. Za enofazno omrežje je primerna standardna različica VVG, za trifazno omrežje pa potrebujete ognjevarno VVGng.
• Splošni RCD za 3-fazno omrežje + števec. Vezje vsebuje števec električne energije. Skupinski RCD se nahajajo v sistemu za servisiranje posameznih linij. Ta shema zahteva namestitev velike električne plošče s številnimi žicami in električnimi napravami.

Če ima stanovanje ali hiša veliko število razsvetljave in vtičnic, pa tudi različne gospodinjske aparate, je priporočljivo namestiti dvojno zaščito s skupnim RCD.

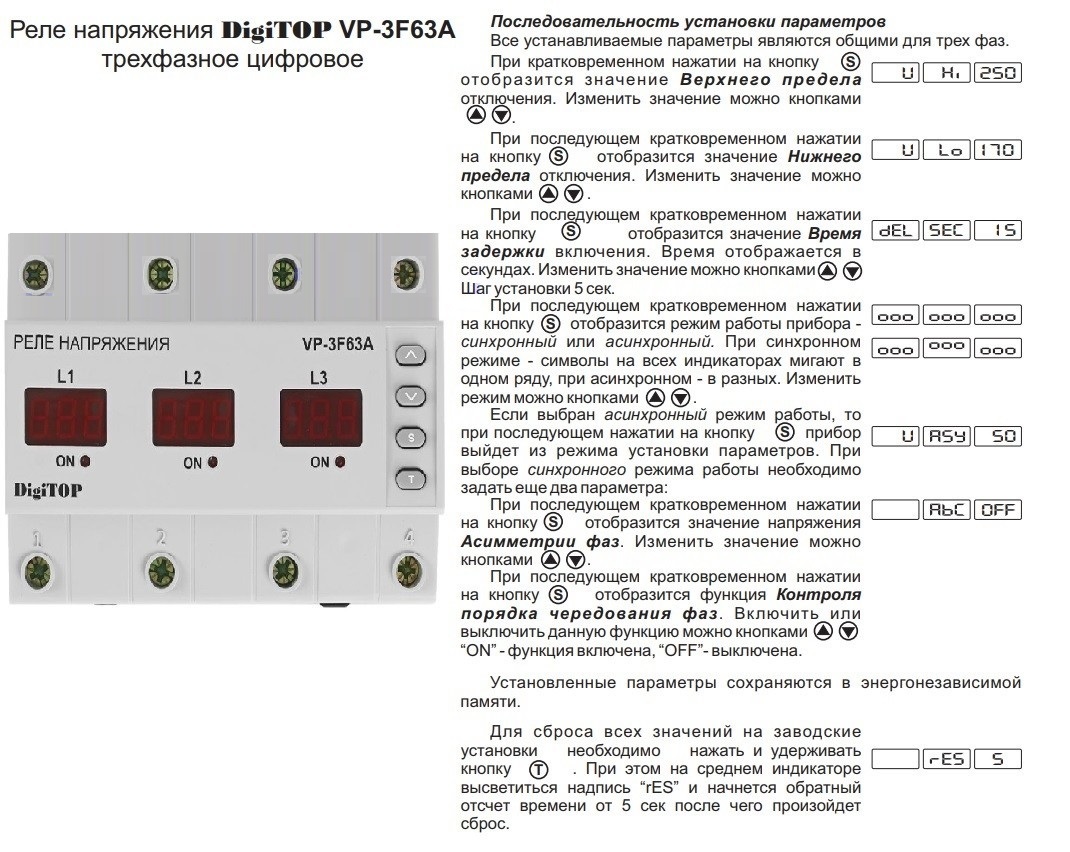

Splošne nastavitve trifaznega releja

Da bi 3-fazni rele za nadzor napetosti deloval, morate narediti nekaj nastavitev. Po priključitvi naprave na električni tokokrog se nanjo napaja, na zaslonu pa se prikažejo naslednje informacije:

• Če slika na zaslonu utripa, to pomeni pomanjkanje napetosti.
• Videz črtic kaže na kršitev faznega zaporedja ali na odsotnost enega.
• Če zaslon utripa dlje časa, sumite, da kontaktor ni priključen.

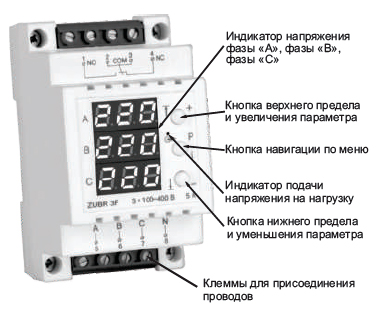

Rele za krmiljenje trifazne napetosti lahko nastavite z dvema vgrajenima gumboma; Nahajajo se na desni strani naprave: zgornji gumb s trikotnikom navzgor in spodnji gumb navzdol. Če želite doseči največjo omejitev zaustavitve, morate pritisniti zgornji gumb. Zadržuje se nekaj sekund. Po tem se na osrednjem zaslonu prikaže številka, ki prikazuje tovarniško raven. Gumb je treba pritisniti, dokler se ne prikaže želena vrednost. Po nastavitvah se naprava samodejno programira v desetih minutah.

Kako nastaviti čas ponovnega zagona

Na desni strani zaslona je kontrolni gumb z narisano uro. Pritisniti ga je treba in držati, dokler se ne prikaže tovarniška vrednost. Časovni interval je 15 sekund. To pomeni, da bo naprava po normalizaciji napetosti po tem času ponovno vključila elektriko.

Kazalnike je mogoče zmanjšati. Nekaj ​​klikov na zgornji ali spodnji gumb je dovolj, da se prikažejo potrebni parametri.

Kako prilagoditi fazno neravnovesje

Za konfiguracijo morate hkrati pritisniti oba trikotna gumba. Po tem lahko na zaslonu vidite 50 V. To pomeni, da napajanje ne bo dovedeno v omrežje, ko fazno neravnovesje doseže to vrednost. Če želite zmanjšati ali povečati parameter, morate nastaviti čas enega od gumbov.

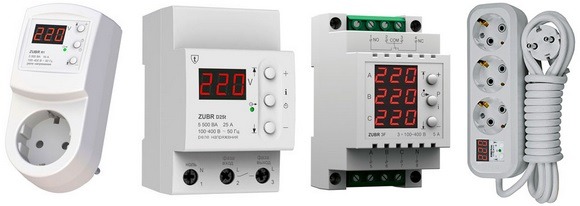

Značilnosti običajnih vrst napetostnih relejev

Zahvaljujoč napetostnemu releju med napetostnimi sunki naprava ne bo pregorela, plošča se ne bo stopila ali električni motor ne bo odpovedal. Stroški naprav so precejšnji, vendar se plačajo sami.Bolje je preprečiti nesreče kot kupiti novo opremo.

Na trgu obstaja več vrst krmilnih relejev različnih proizvajalcev. Imajo enak princip delovanja, čeprav se lahko zasnova in nabor dodatnih funkcij razlikujejo.

Sodobne naprave imajo digitalni zaslon. Omogoča spremljanje nivoja napetosti v treh fazah. Obstajajo tudi dodatne nastavitve. Z njihovo pomočjo uravnavajo delovanje naprave in zagotavljajo enostavnost in enostavnost uporabe.

Rele za nadzor trifazne napetosti je nepogrešljiva stvar v gospodinjstvu. Ni težko povezati in konfigurirati. To ne bo trajalo več kot pol ure, potem pa bodo vse električne naprave zaščitene pred napetostnimi sunki.
