Shema povezave strojev v stanovanju po števcu

Postopek namestitve stroja na števec ali razdelilno ploščo praviloma ne povzroča težav in traja malo časa. Glavna stvar je, da pravilno povežete vse tokovne žice, sicer bo naprava precej hitro odpovedala. Da bi se izognili težavam pri priključitvi, je priporočljivo, da se najprej seznanite z načelom delovanja in shemo povezave električne naprave ter pripravite vso potrebno opremo.

Vrste odklopnikov

Obstajajo 3 vrste električnih odklopnikov. Lahko delajo z obremenitvami različnih velikosti in se med seboj razlikujejo po konstrukcijskih značilnostih.

• Zračni električni stroji. Te električne naprave so lahko opremljene s 3-4 poli in lahko prenesejo skupni tok do 6,3 kA. Nameščen v električnih tokokrogih z inštalacijami velike moči.

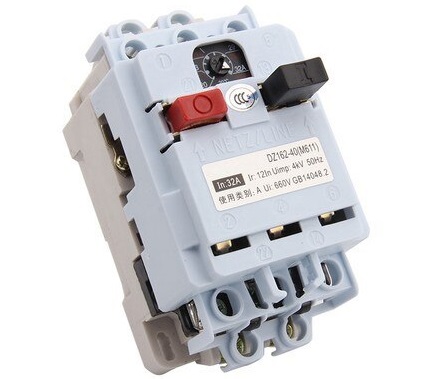

• Ulita stikala, ki so zasnovana za delovanje v industrijskih omrežjih s tokom do 1 kA. Izdelane so v ulitem kovčku, zato so tudi dobile ime.
• Modularne AV naprave se uporabljajo v gospodinjskih omrežjih, kjer tečejo majhni tokovi. Praviloma imajo 1-2 pola in širino, ki je večkratnik 1,75 cm.

Obstaja še ena vrsta odklopnika, ki se imenuje diferencialni. Njihova razlika od analogov je, da je naprava dodatno opremljena z RCD.

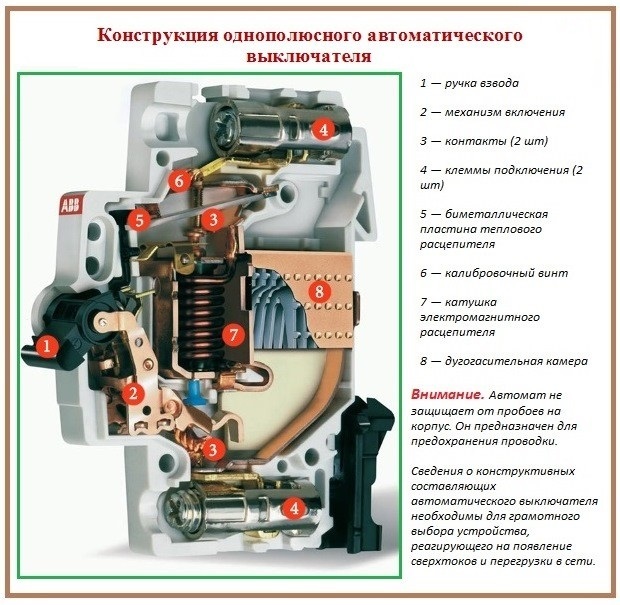

Sestavni del avtomatskih strojev so sprostitve. Potrebni so za prekinitev tega tokokroga, ko so presežene dovoljene vrednosti parametrov električnega omrežja in ustavijo dobavo električne energije. Obstajata dve vrsti izpustov - toplotni in elektromagnetni. V prvem primeru stroji delujejo skoraj v trenutku, medtem ko bo slednji potreboval nekaj časa.

Načelo delovanja varnostnih stikal

Stroji se praviloma izklopijo ročno (na daljavo ali s pomočjo pogona), v primeru kršitev pravil delovanja pa samodejno. Kršitev načina delovanja pomeni zmanjšanje ali povečanje napetosti na kritične ravni, nastanek prekomernih tokov. Vsak stroj je opremljen s sprožilci maksimalne napetosti, nekateri pa z minimalnimi sprožilci napetosti.

Odklopnike delimo glede na funkcionalnost na povratne močnostne, redukcijske in maksimalne tokovne odklopnike.

Nadtokovni odklopniki so potrebni za samodejno odpiranje električnega tokokroga, ko se v njem pojavijo preobremenitve znotraj predpisanih meja, pa tudi tokovi kratkega stika. Zamenjajo varovalko in stikalo, ki zagotavlja selektivno zaščito v primeru nenormalnih ali izrednih razmer.

Če se delovno okolje razlikuje od običajnega, na primer visoka zračna vlažnost, je treba električne konstrukcije dodatno namestiti v posebne omarice ali škatle, ki so odporne proti kemikalijam ali prahu in vlagi.

Kako priključiti stroj

V začetnem položaju je razdelilna plošča, v kateri bodo nameščeni vsi električni izdelki in žice - dohodni in odhodni od potrošnika.

Električarji so razvili splošen algoritem za priključitev dvopolnega odklopnika na razdelilno ploščo:

1. Napajanje stanovanja ali hiše je izklopljeno. Če ni napetosti, lahko preverite s posebno opremo - multimetrom ali indikatorskim izvijačem.

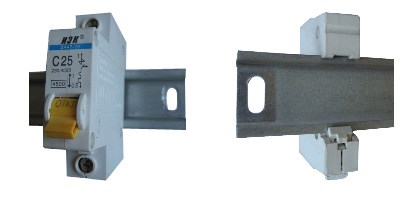

2. Odklopnik je nameščen na posebni montažni tirnici in varno pritrjen z zapahi. Med namestitvijo vam ni treba uporabiti DIN letev, vendar to zaplete postopek.
3. Žile dohodnih in odhodnih prevodnih kablov so ogoljene na približno 8-10 mm.
4. Vhodna ničla in faza sta vstavljena v dva zgornja priključka.
5. Izhodna ničla in faza sta vstavljeni v dve spodnji luknji.
6. Po priključitvi morate natančno preveriti zanesljivost pritrditve. Če želite to narediti, previdno vzemite vodnik in ga premaknite v različnih smereh. Če jedro ne zdrsne iz luknje, je povezava varna. Če izskoči, morate vijak še bolj zategniti.
7. Po končanih vseh elektroinštalacijskih delih se v omrežje napaja napetost in preveri delovanje električne konstrukcije.

Če dosledno sledite algoritmu namestitve po korakih, ne bi smelo biti težav.

Shema povezave strojev v stanovanju po števcu

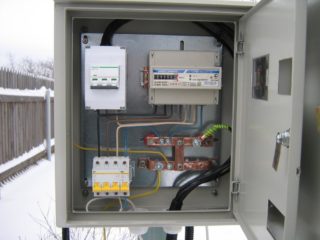

Odklopnik mora biti priključen na števec takoj za njim. Fazna žica, ki izhaja iz števca, je priključena na odklopnik. Nevtralne žice ni treba vstaviti v stroj, priključena je na poseben blok v razdelilni plošči, ki se običajno imenuje nevtralni. Odklopnik služi kot enaka zaščitna električna naprava kot stikalna naprava.

Priključitev stroja na ploščo

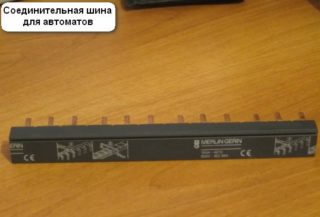

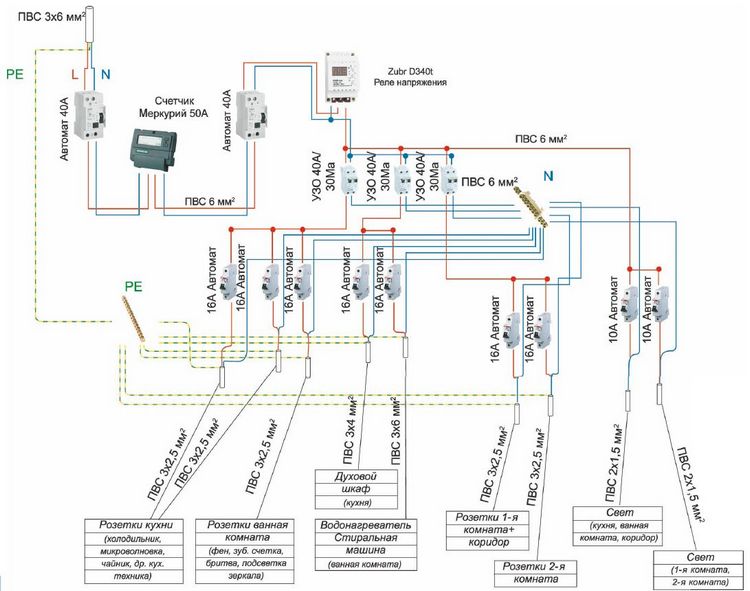

Shema vezja za priključitev stroja na stikalno ploščo se morda zdi zapletena. Avtomatska stikala v plošči morajo biti priključena na poseben izrez, ki gre za vse fazne obremenitve. Prav tako se iz vhodnega stroja v tej plošči preklapljajo vsi odhodni stroji, ki so nameščeni vzporedno v tokokrogu. Fazna žica vhodnega odklopnika je priključena na zgornje kontakte (luknje).

V tem primeru je pomembno upoštevati pravilo selektivnosti, po katerem se v razdelilni plošči uporablja več kot en zaščitni sistem, iz česar sledi, da mora imeti zgornji odklopnik večji nazivni izklopni tok, v nasprotju s spodnjim eno. Nevtralno vhodno žico je treba brez prekinitev preklopiti na poseben blok, s katerim je opremljena razdelilna plošča. Imenuje se blok 0. Nanj so povezani tudi odhodni kabli in ničelni vodniki do bremen.

Pogosto je kabel opremljen s trojnim ozemljitvenim vodnikom. V tem primeru je predviden poseben dodatni ozemljitveni blok. Nanj je treba povezati vse zemeljske žile, ki segajo od kablov in odhodnih žic.

Posledice nepravilne povezave

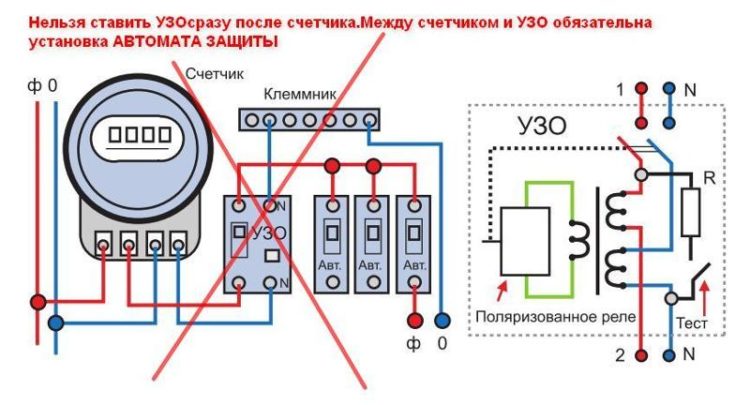

Če napravo priključite nepravilno, lahko pride do hitre okvare naprave in kratkega stika, ki povzroči požar. Da bi odpravili možnost neprijetnih posledic, je priporočljivo, da se seznanite z najpogostejšimi napakami pri povezovanju stroja:

• Napajalna žica je vstavljena od spodaj. V skladu s pravili PUE ta možnost namestitve ni prepovedana, vendar električarji zaradi varnosti in kakovosti dela priporočajo namestitev fiksnega kontakta od zgoraj.
• Kontakti so preveč stisnjeni s pritrdilnim vijakom. To ne bi smelo biti dovoljeno, sicer se lahko poškoduje celovitost izolacijske plasti in jedra kabla, ki nosi tok, pa tudi ohišje se lahko deformira.
• Nepravilno priključeni vodniki. Pri povezovanju je pomembno upoštevati strogo skladnost: faza je priključena pod fazo, nič pa pod ničlo (pod pogojem, da se uporablja dvopolno stikalo).

• Da bi prihranili denar, nekateri električarji namesto enega dvopolnega vgradijo dva enopolna odklopnika hkrati. To je prepovedano, saj morata biti faza in nevtralni tok odklopljena hkrati.
• Pri pritrjevanju žil v sedež ne pridejo goli kontakti, temveč izolacijski material. Pred priključitvijo je treba žico odstraniti toliko, kot zahteva priložena dokumentacija modela. Če pritisnete na izolacijo z vijakom, bo kontakt oslabel in jedro se bo segrelo. To lahko v prihodnosti povzroči okvaro naprave in požar.
• Napačna izbira avtomatske naprave. Povsem mogoče je, da bo zasnovan za manjšo moč, kot je v resnici.

Pri izračunu odklopnika so dobljene vrednosti vedno zaokrožene.

Avtomatska stikala so nepogrešljiva stvar v sodobnem stanovanju in hiši, ki je opremljena z velikim številom dragih gospodinjskih aparatov in električnih naprav. Priporočljivo jih je kupiti v velikih trgovskih verigah ali pri uradnih zastopnikih zaupanja vrednih in uveljavljenih proizvajalcev. Pri nakupu je pomembno zagotoviti, da je na voljo vsa zahtevana priložena dokumentacija.
