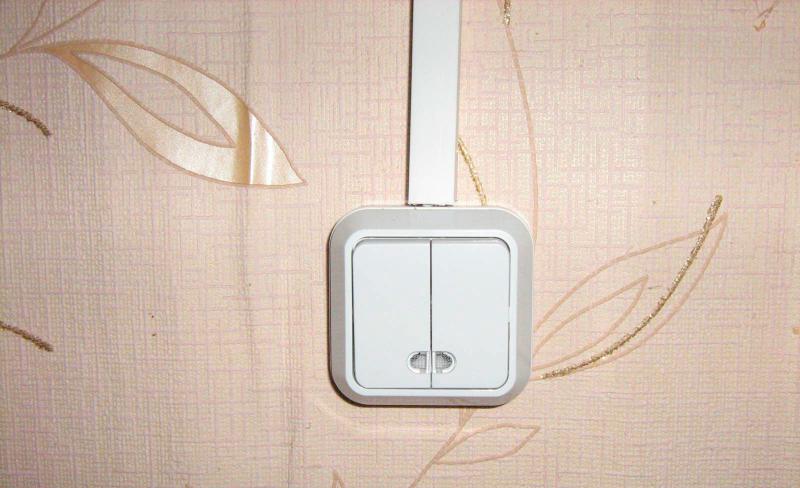

Stikala z dvema ključema se uporabljajo, ko morate priključiti svetlobno napravo, opremljeno z več žarnicami. Omogočajo vam upravljanje z ene točke, pomagajo pa tudi pri uravnavanju svetlosti osvetlitve.
Preklop naprave z dvema ključema
Konstrukcijske značilnosti se bistveno ne razlikujejo od električnih naprav z enim ključem. Edina razlika je prisotnost dveh izhodnih sponk namesto enega. Naprava vključuje tudi naslednje dele:
- dva ključa;
- okrasna plošča in mehanizem;
- dva izhodna priključka;
- en vhodni terminal.

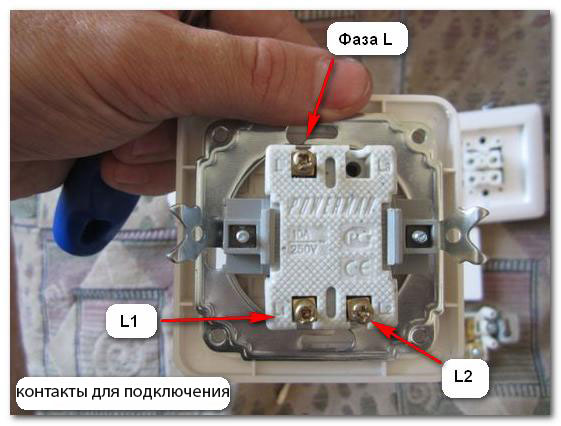

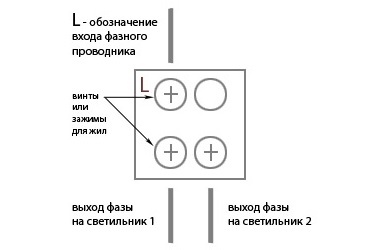

Sponke so posebni vpenjalni mehanizmi, ki zagotavljajo zanesljiv stik. Če želite preklopiti žico, jo morate najprej odstraniti in vstaviti v priključni blok, jo pritrditi s sponkami ali vijakom (odvisno od modifikacije stikala). Skupni ali vhodni priključek se običajno nahaja ločeno in ima oznako L.
Na nasprotni strani sta dva izhodna priključka. Označeni so z 1,2 ali L1, L2.Nekateri modeli morda niso opremljeni s priključnimi bloki, temveč z vijačnimi sponkami. Ni priporočljivo, da jim dajete prednost, saj je pritrditev redno oslabljena in je potrebno redno razstavljati strukture in zategovati kontakte.
Električna naprava mora biti nameščena tako, da je treba ob vklopu razsvetljave pritisniti zgornjo polovico tipke.
Zgornji in spodnji del elementa je mogoče določiti s posebnim indikatorskim izvijačem, ki deluje na kratek stik. Če želite to narediti, vzemite kos žice ali žebelj in se z njim dotaknite enega kontakta, na drugega pritrdite indikator, tako da držite palec na kontaktni ploščici. Če lučka v notranjosti ne sveti, so kontakti odprti. Ko je vsaj ena od tipk vklopljena, mora zasvetiti.
Prednosti in slabosti dvojne povezave
Elektroinstalacijska dela morate začeti z optimizacijo delovanja vseh električnih naprav, ki so združene v eno verigo.
Jasen primer optimiziranega vezja je tradicionalna organizacija blokovne razsvetljave v stranišču in kopalnici. Praviloma je na hodniku nameščeno stikalo, opremljeno z dvema ključema. Ena tipka upravlja osvetlitev v kopalnici, druga pa v straniščni sobi.
Namestitev skupnega stikala za več prostorov je priporočljiva, če so sosednji ali blizu. Za prostore, ki se nahajajo drug od drugega, je priporočljivo namestiti ločene električne napeljave.
Prav tako je priporočljivo namestiti dvojno stikalo, če ima prostor svetilko ali lestenec, opremljen z več žarnicami.Ločen nadzor iz ene točke vam omogoča razširitev funkcionalnosti naprave in uravnavanje intenzivnosti zgorevanja.
Namestitev stikala z dvema ključema za svetlobna telesa vam omogoča optimizacijo nadzora in prilagoditev svetlosti ter prihranite pri porabi energije in materialu za namestitev.
Potrebna orodja in materiali
Preden priključite 2 stikala na 2 žarnici, morate pripraviti vsa potrebna orodja in delovne materiale. Za učinkovito opravljanje dela morate preučiti tudi povezovalni diagram za dvojno stikalo. Če poznate načelo delovanja naprave, lahko sami sestavite diagram.
Pri pripravi diagrama je pomembno upoštevati, da mora skozi stikalo z dvema ključema preiti samo ena fazna žica. Zato je treba nevtralne in ozemljitvene žice priključiti neposredno na kontakte žarnic svetlobne naprave. Pomembno je, da vse povezave in povezave izvedete v razdelilnih omaricah, to je zagotovilo varnosti v prihodnosti.
Za izvedbo dela boste morali imeti pri roki električne žice z zahtevano površino prečnega prereza, pa tudi samo stikalo.

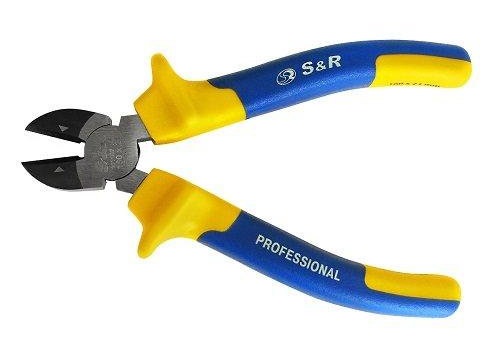

Orodja, ki jih morate pripraviti, so ploščati in križni izvijač, stranski rezalniki, montažni nož z ostrim rezilom in klešče z nivojem.
Elektroinstalaterjem svetujemo, da dajo prednost priznanim proizvajalcem, ki so odgovorni za kakovost izdelave in uporabljene materiale pri izdelavi orodja.
Kako priključiti dvojno stikalo na dve žarnici
Najprej morate izbrati najprimernejšo lokacijo za stikalo. Zakonodaja ne določa nobenih zahtev za namestitev.Prej je bila optimalna višina približno 2 metra, zdaj pa se pogosteje izbere višina spuščene roke odrasle osebe. To omogoča, da stikalo uporabljajo skoraj vsi prebivalci hiše.
Mesta, kjer obstajajo določene zahteve za postavitev vtičnic in stikal - kopalnica in kopalnica. Upošteva se lokacija odprte prhe in umivalnika. Električna naprava ne sme biti izpostavljena kapljicam vode oziroma mora imeti ustrezno stopnjo zaščite.
Naslednja faza je dokončanje vseh pripravljalnih del. Prvi korak je izklop električnega toka v omrežju, saj je elektrika nevarna in potencialno ogroža zdravje in življenje ljudi.
Varnostna pravila pri delu z elektriko:
- izklopite elektriko, preverite prisotnost napetosti z indikatorskim izvijačem na izhodu;
- priključenih električnih naprav se ne dotikajte z mokrimi ali vlažnimi rokami;
- Za pritrjevanje električnih kablov je prepovedano uporabljati kovinske sponke;
- ne preobremenjujte električnega omrežja;
- Priporočljivo je, da ne popravljate poškodovanih žic, temveč jih zamenjate z novimi;
- Stikalo je treba namestiti z orodjem z izoliranimi ročaji.

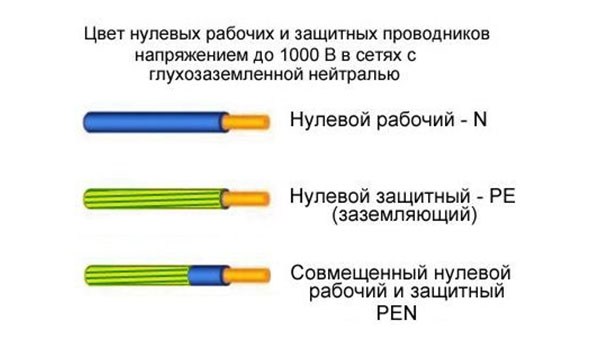

Ko začnete z namestitvijo, se morate odločiti za električne žice z barvnim kodiranjem. Uporablja se za zmanjšanje izgubljenega časa med inštalacijskimi deli in za ustvarjanje varnega okolja.
- faza - običajno ima rdečo ali rjavo barvo;
- zaščita je vedno enobarvna - rumeno-zelena;
- ničla je vedno modra.
Uporabijo se lahko tudi alfanumerične oznake.
Če se med delom izkaže, da manjkajo oznake, morate sami označiti kabel z barvno izolacijo ali večbarvno termoskrčno cevjo.
Montaža stikal v novogradnjah je omejena na priključitev električnega elementa na predhodno pripravljeno električno omrežje. V starih objektih, kjer je napeljava potrebna posodobitev ali popolna zamenjava, je potrebno dodatno narediti nove utore in položiti kable. Če je bila uporabljena odprta metoda namestitve, se vsaka žica napaja neposredno na stikalo v posebnih kabelskih kanalih ali izolacijskih valovitih ceveh.
Modifikacija stikal in uporabljeni način namestitve sta odvisni od načina napeljave. Naprave za odprto namestitev vključujejo izolacijski okrasni pokrov, notranji mehanizem in ploščato vtičnico. Konstrukcija se nahaja popolnoma nad površino stene in ne v njej.
Začnejo z namestitvijo vtičnice. Postopek se izvaja s posebnimi pritrdilnimi elementi. Za povezavo žic varno pritrdite stikalni mehanizem in nanj namestite okrasni izolacijski pokrov. Večina proizvajalcev je že zamislila luknjo za vodnik. Končna faza je namestitev pokrova, ki skrije celoten notranji mehanizem, in ga varno pritrdite z zapahi.
Če želite namestiti skrito stikalo za ožičenje, uporabite posebne montažne škatle. V steni je narejena majhna luknja. Med namestitvijo morate zagotoviti, da je električni element nameščen vodoravno in brez popačenj.
Pogoste napake
Najpogostejša napaka neizkušenih električarjev je priključitev ničle na stikalo in ne faze, kot bi moralo biti. Med delovanjem mora stikalo prekiniti fazni vodnik, v nobenem primeru pa ničelni vodnik. Če zanemarite to pravilo, bo podstavek v svetilki vedno ostal pod napetostjo in preprosta zamenjava žarnice lahko povzroči resne poškodbe.
Druga pogosta napaka je, da neizkušeni strokovnjaki priključijo fazni vodnik ne na skupni priključni blok stikala, temveč na eno od izhodnih sponk. V tem primeru vezje ne bo delovalo. Luči se prižgejo le, ko sta oba ključa vklopljena hkrati.
Če so se ljudje preselili v najemniško stanovanje ali kupili nov bivalni prostor, svetila pa se obnašajo nepredvidljivo, so bili najverjetneje napajalni kabli napačno nameščeni. Potrebno je razstaviti stikalo in preveriti, ali je vezalni načrt za stikalo z dvema tipkama in dvema žarnicama pravilno izveden.
Če naletite na težave pri samonamestitvi, se lahko zasebno obrnete na električarja ali obiščete stanovanjski urad/distribucijsko omrežje/podjetje za upravljanje in pustite zahtevo.
